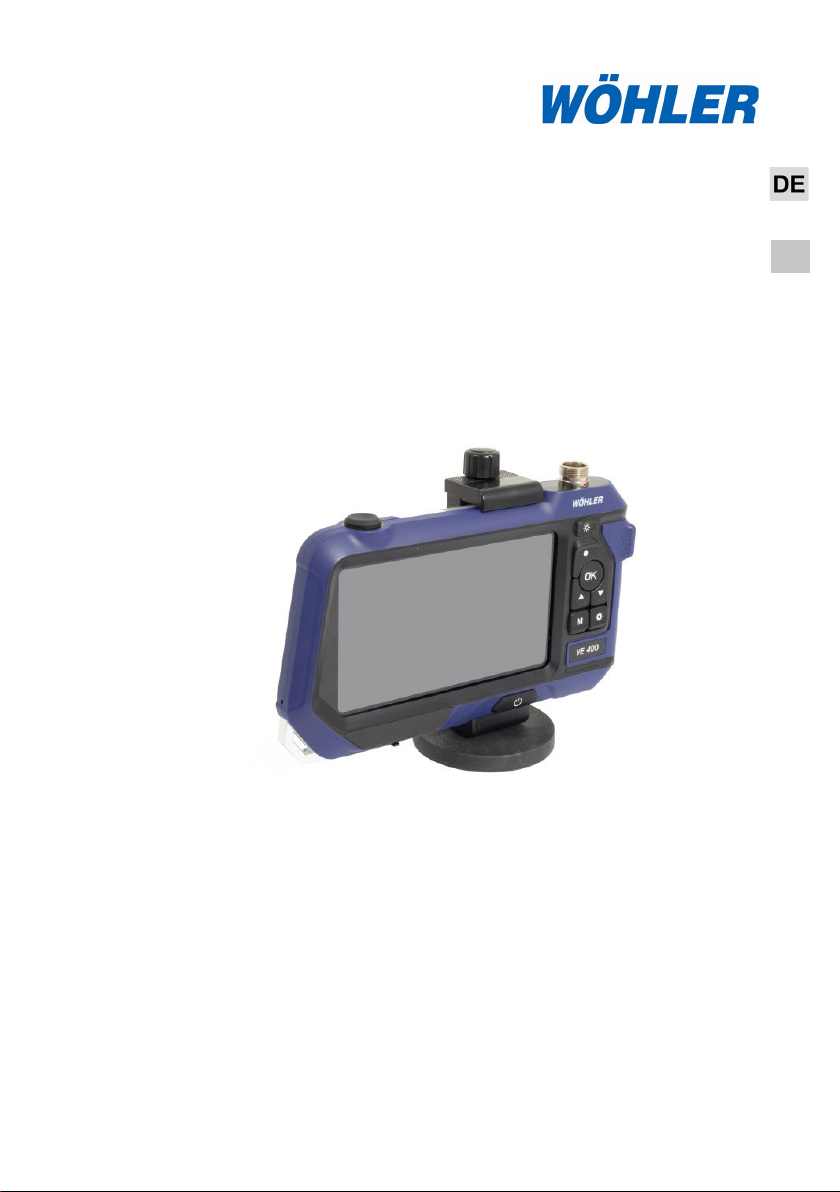

Wohler VE 400 Manuel utilisateur
EN
Bedienungsanleitung
Magnethalterung
Operating manual
Magnetic holder
Wöhler VE 400
Best.-Nr. 24759– 2022-07-01
Inhalt
2
Inhalt
1Allgemeines...........................................3
1.1 Bestimmungsgemäße Verwendung .............. 3
1.2 Lieferumfang ................................................. 3
1.3 Anschrift ........................................................ 3
2Aufbau und Funktionen .......................4
3Montage der Magnethalterung ............5
3.1 Befestigen der Magnete an der Halterung.... 5
3.2 Fixieren des Endoskops in der Halterung.... 5
4Anwendungstipps.................................7
5Garantie .................................................7
Allgemeines
3
DE
1 Allgemeines
1.1 Wichtiger Hinweis
ACHTUNG!
Ziehen Sie die Stellschraube nur handfest an.
Wird die Schraube zu fest angezogen, kann das
Material der Halterung brechen.
1.2 Bestimmungsgemäße
Verwendung
Die Magnethalterung Wöhler VE 400 ist zur Fixie-
rung des Wöhler Endoskops auf magnetischem
Untergrund bestimmt.
1.3 Lieferumfang

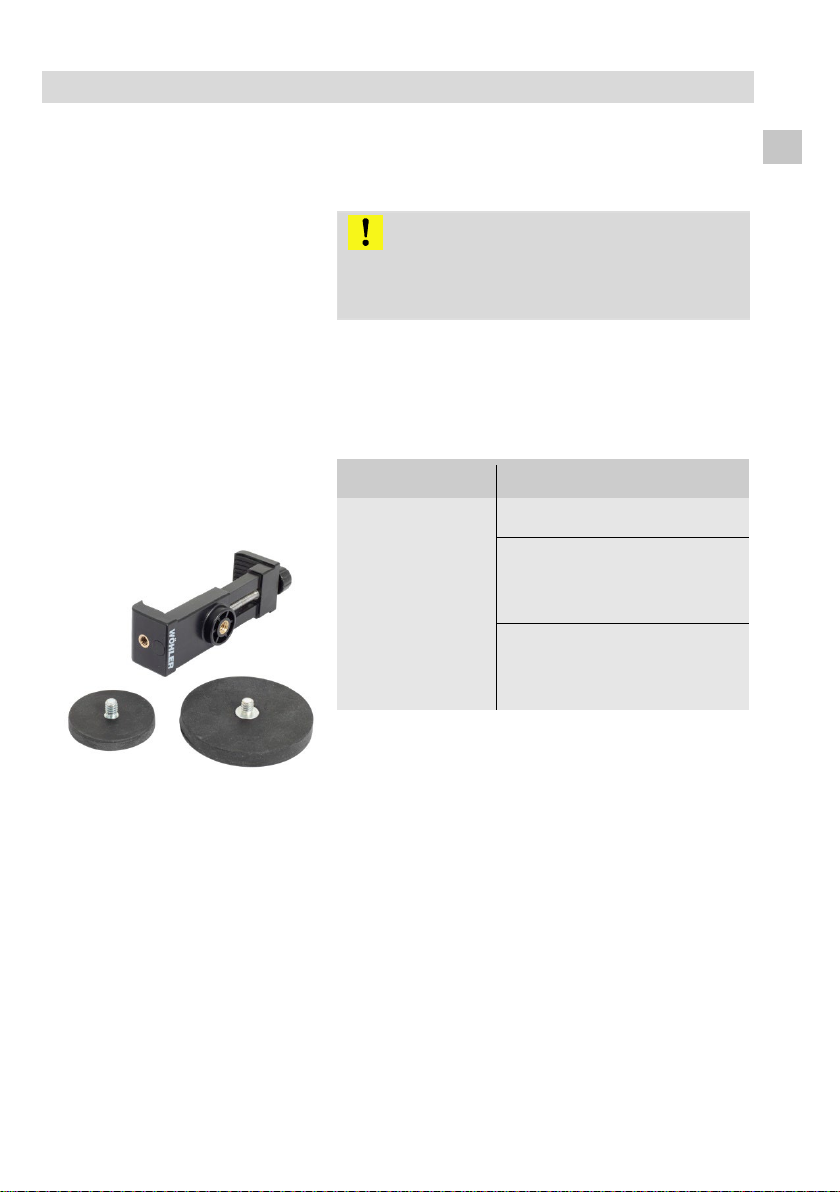

Abb.
1: Endoskop-Halterung mit
2 Magneten
Gerät
Lieferumfang
Magnethalterung
Wöhler VE 400
Endoskop-Halterung
Magnet Ø 43 mm
mit 120 N Magnetkraft
(hält ca. 12 kg)
Magnet Ø 66 mm
mit 220 N Magnetkraft
(hält ca. 22 kg)
1.4 Anschrift
Wöhler Technik GmbH
Wöhler-Platz 1
33181 Bad Wünnenberg
Tel.: +49 2953 73-100
Fax: +49 2953 73-250
www.woehler.de
Aufbau und Funktionen
4
2 Aufbau und Funktionen

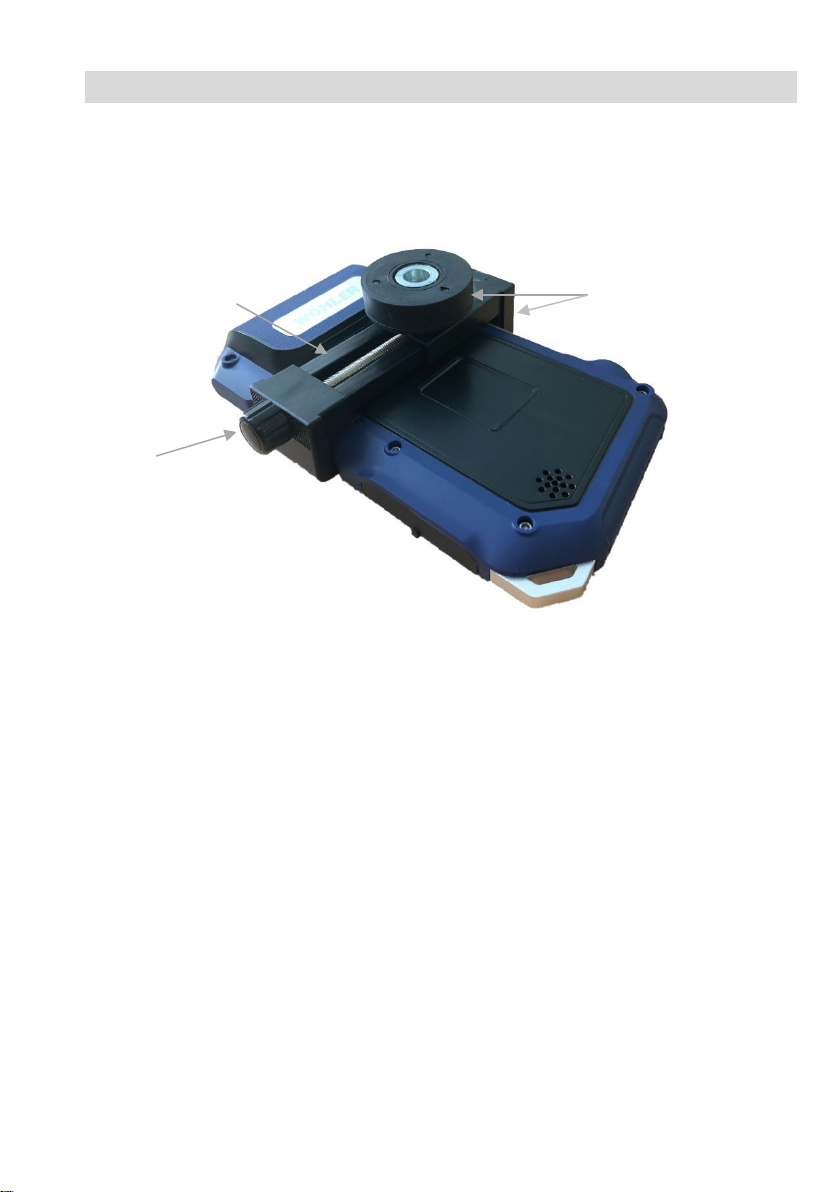

Abb.
2: montierte Magnethalterung Wöhler VE 400
Magnete
Stellschraube
Endoskop-Halterung
Längsseite
Montage der Magnethalterung
5
DE
3 Montage der Magnethalterung
3.1 Befestigen der
Magnete an der
Halterung

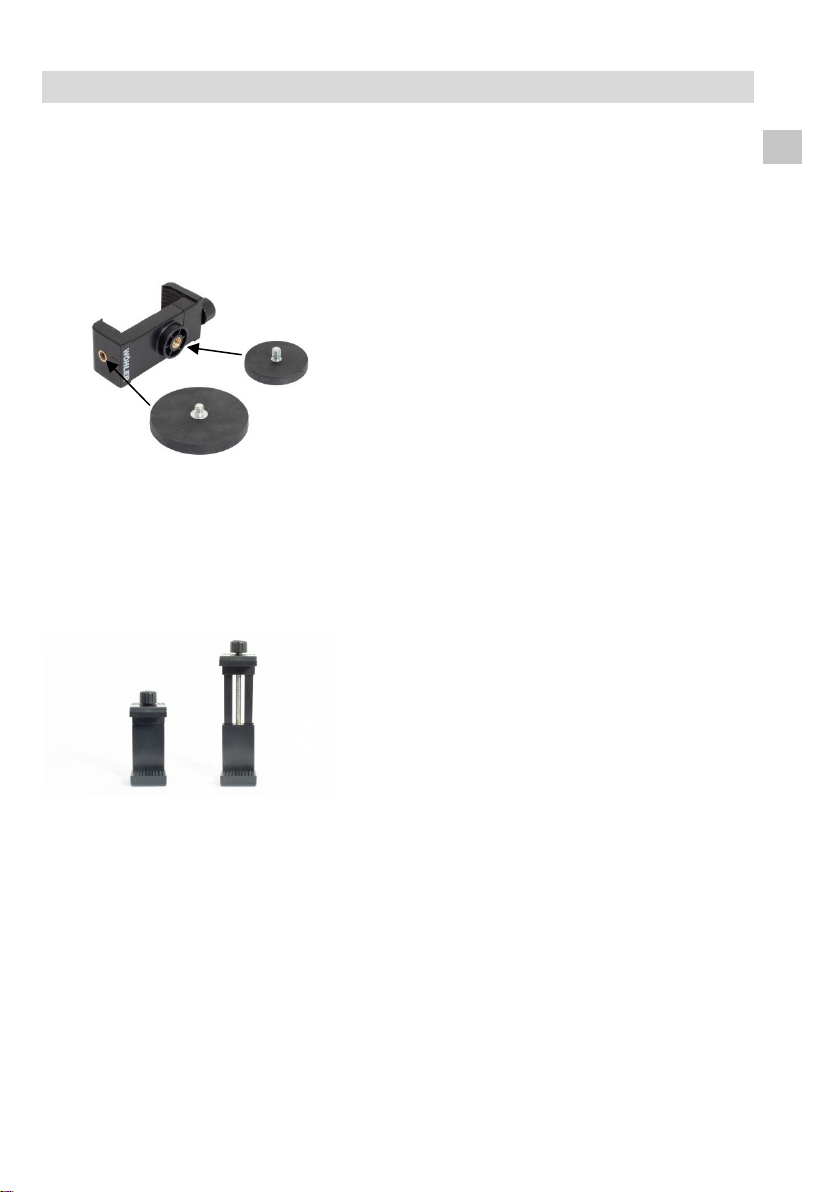

Abb.
3: Befestigen der Magnete an der
Halterung
•Schrauben Sie einen Magneten in das Innen-
gewinde auf der Längsseite der Halterung und
den anderen Magneten in das Innengewinde
auf der kurzen Seite beim Wöhler-Logo.
•
Wählen Sie dabei die Größe des Magneten je
nach Anwendung.
3.2 Fixieren des
Endoskops
in der Halterung
Abb. 4: Einstellen der Halterung
•Stellen Sie die Länge der Halterung mithilfe
der Stellschraube ein.
Montage der Magnethalterung
6

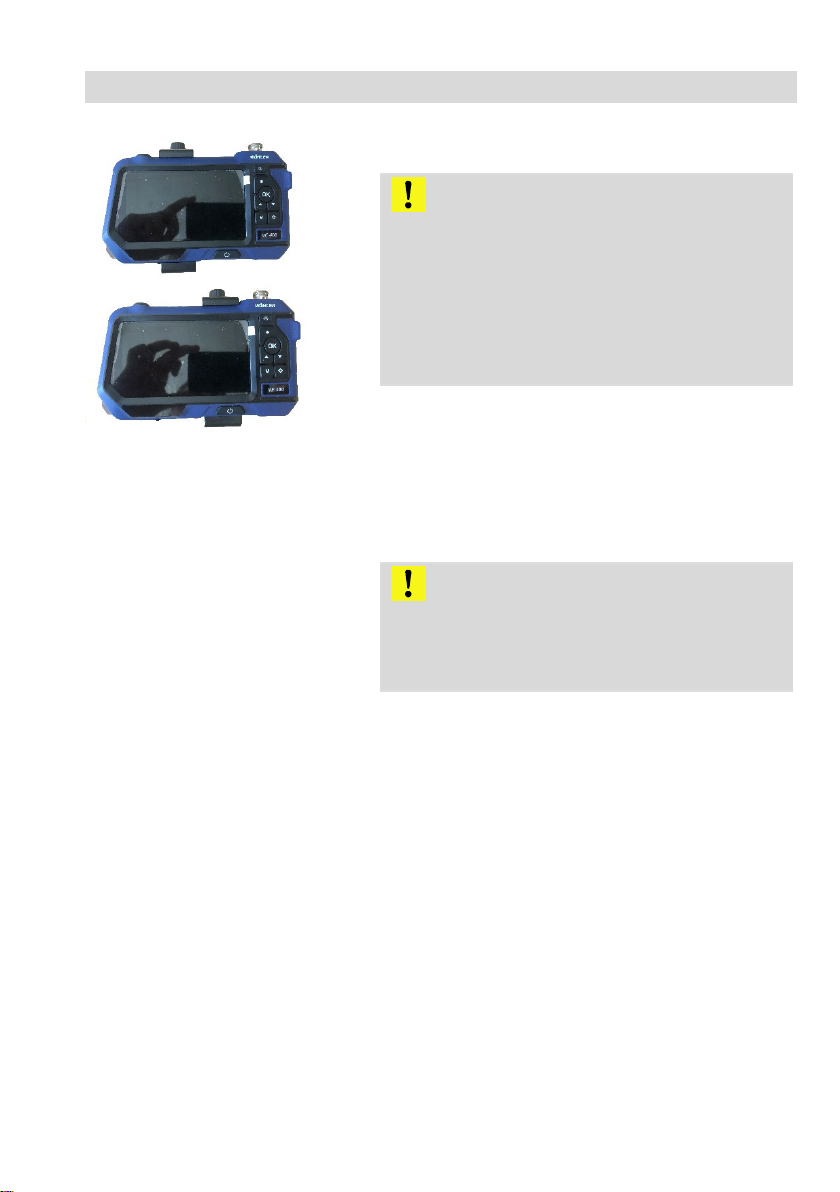

Abb.
5: Halterung korrekt positioniert
•Klemmen Sie das Endoskop in die Halterung.
ACHTUNG!
Achten Sie dabei darauf, dass die Halterung mög-
lichst mit der gesamten Fläche auf den Kanten
des VE 400 aufliegt. Das gelingt am besten, wenn
Sie die Halterung ganz links oder ganz rechts po-
sitionieren, siehe nebenstehende Abbildungen.
Wird die Halterung in der Mitte positioniert, liegt
sie nicht vollständig auf und es besteht Bruchge-
fahr.
•Fixieren Sie das Endoskop mit der Stell-
schraube.
ACHTUNG!
Achten Sie dabei unbedingt darauf, die Stell-
schraube nur handfest anzuziehen. Wird die
Schraube zu fest angezogen, kann das Material
der Halterung brechen.
Anwendungstipps
7
DE
4 Anwendungstipps

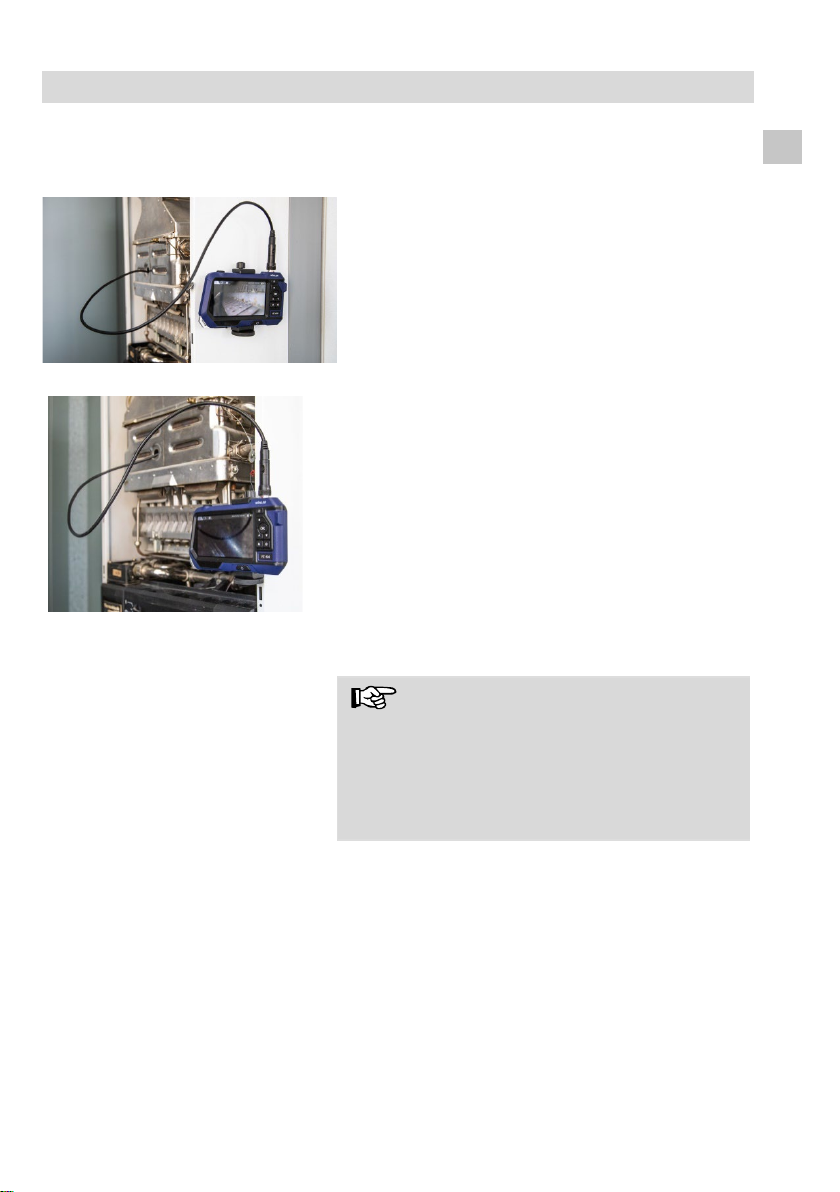

Abb. 6: Endoskop an Wand befestigt
Sie haben zwei Möglichkeiten der Befestigung
des Endoskops auf einer magnetischen Fläche.
•
Befestigen Sie das Endoskop an einer magne-
tischen Wand
Abb.
7
: Endoskop auf Fläche gestellt und
mit Magnet fixiert
oder
•
Stellen Sie das Endoskop auf eine magneti-
sche Fläche.
HINWEIS!
Um die Halterung von der magnetischen Oberflä-
che zu lösen, „hebeln“ Sie das Endoskop vorsich-
tig von der Fläche, indem Sie die Handfläche hin-
ter die Halterung legen. Ziehen Sie niemals mit
beiden Händen am Endoskop, um es von der Flä-
che zu lösen!
5 Garantie
Bei sachgemäßem Gebrauch beträgt die Garan-
tiezeit der Magnethalterung Wöhler VE 400 zwölf
Monate ab Verkaufsdatum.
Diese Garantie erlischt, wenn Reparaturen und
Abänderungen von dritter, nicht autorisierter Stelle
an dem Gerät vorgenommen wurden.
Contents
8
Contents
1General Information..............................9
1.1 Intended Use................................................. 9
1.2 Scope of Delivery .......................................... 9
1.3 Adress ........................................................... 9
2Parts and Functions ...........................10
3Installing the Magnetic Holder ..........11
3.1 Fixing the magnets to the holder ................. 11
3.2 Fixing the Endoscope in the Holder ............ 11
4Tips for use..........................................12
5Guaranty ..............................................12
General Information
9
EN
1 General Information
1.1 Important Note
Attention!
Tighten the adjusting screw only hand-tight. If the
screw is tightened too much, the material of the
holder may break.
1.2 Intended Use
The Magnetic Holder Wöhler VE 400 is designed
for fixing the Wöhler Endoscope on a magnetic
base.
1.3 Scope of Delivery

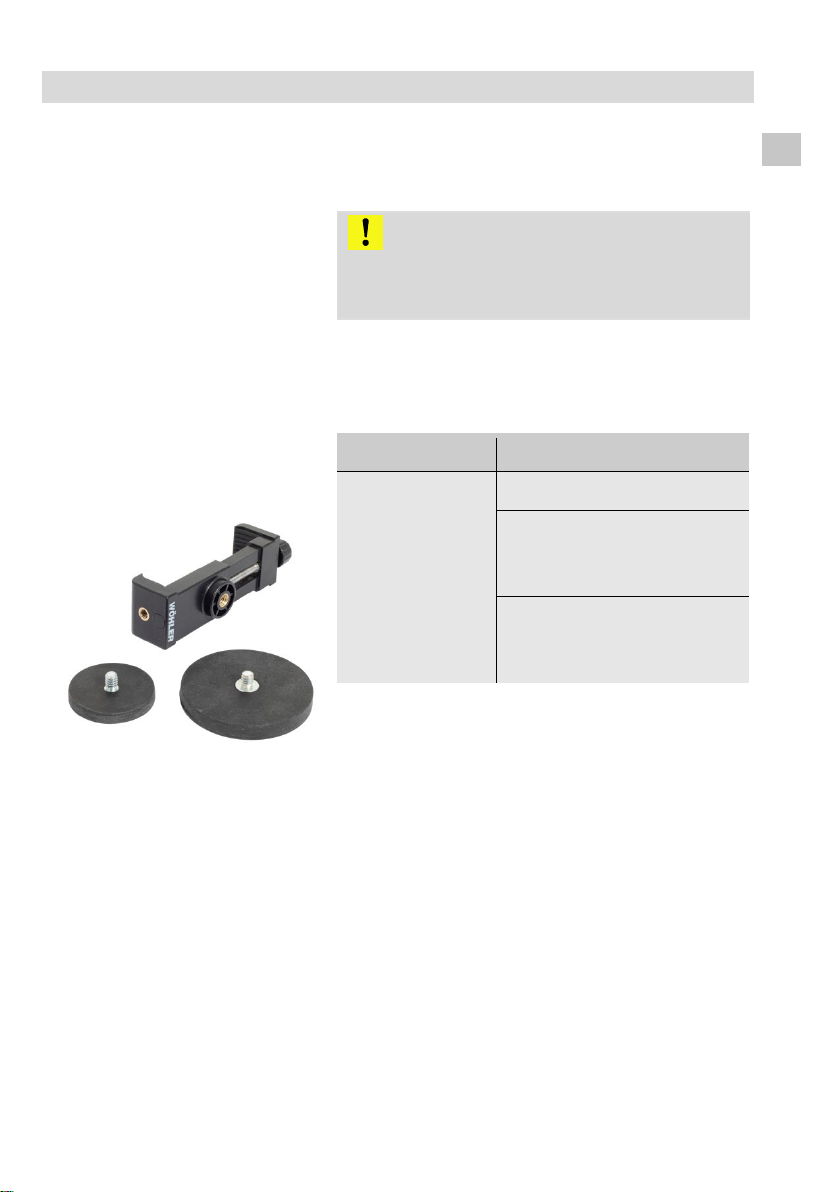

Fig.
1: Endoscope Holder with 2 Magnets
Device
Scope of Delivery
Magnetic Holder
Wöhler VE 400
Endoscope Holder
Magnet Ø 43 mm
strength: 120 N
(for ca. 12 kg)
Magnet Ø 66 mm
strength: 220 N
(for ca. 22 kg)
1.4 Adress
Wöhler Technik GmbH
Wöhler-Platz 1
33181 Bad Wünnenberg
Tel.: +49 2953 73-100
Fax: +49 2953 73-250
www.woehler.com
Parts and Functions
10
2 Parts and Functions
Fig
. 8: Magnetic Holder Wöhler VE 400
Magnets
Adjusting screw
Endoscope-Holder
long side
