Wilo Easy Star Series Manuel utilisateur

4066012-Ed.03/2006-03-DDD

Wilo-Star-E (EasyStar)

DEinbau- und Betriebsanleitung

GB Installation and operating instructions

FNotice de montage et de mise en service

NL Montage- en bedieningsvoorschrift

IIstruzioni di montaggio, uso e manutenzione

SMonterings- och skötselanvising

FIN Asennus- ja käyttöohje

HBeépítési és üzemeltetési utasítás

PL Instrukcja montażu i obsługi

CZ Návod k montáži o obsluze

SK Návod na montáž a obsluhu

RUS

Instrukcii po montaΩu i qkspluata

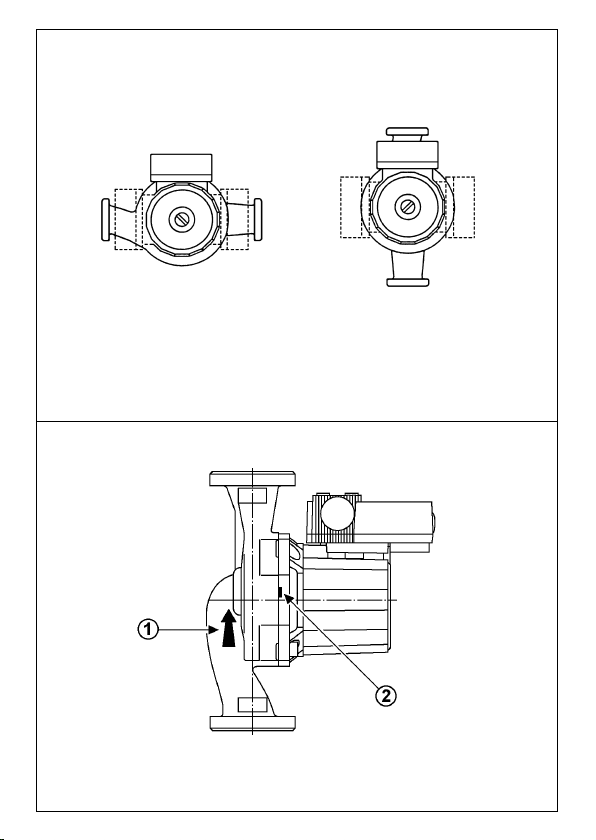

Fig. 2

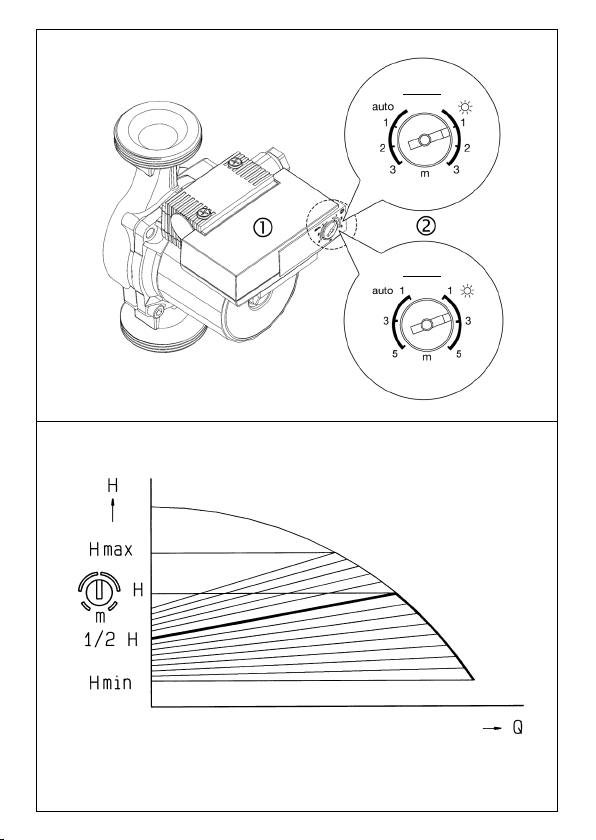

Fig. 1

E.../1-3

E.../1-5

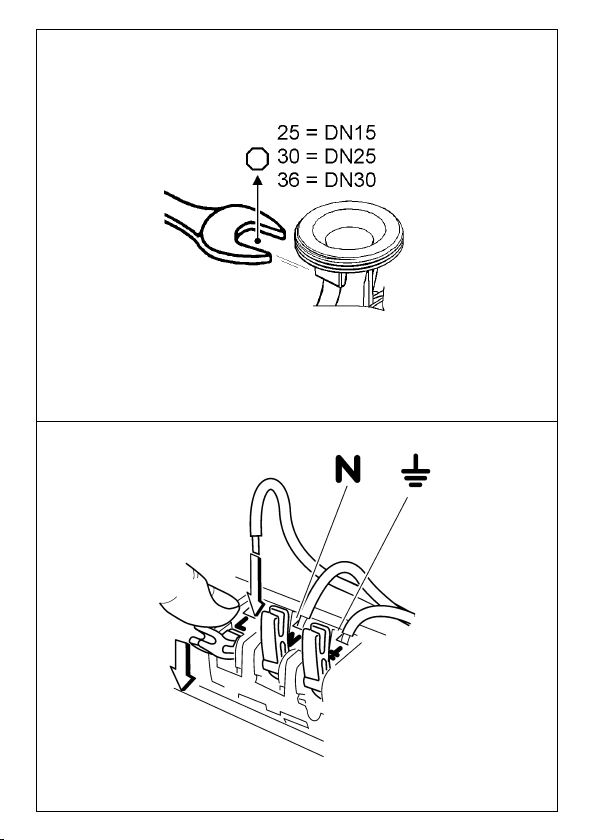

Fig. 4

Fig. 3

Fig. 6

Fig. 5

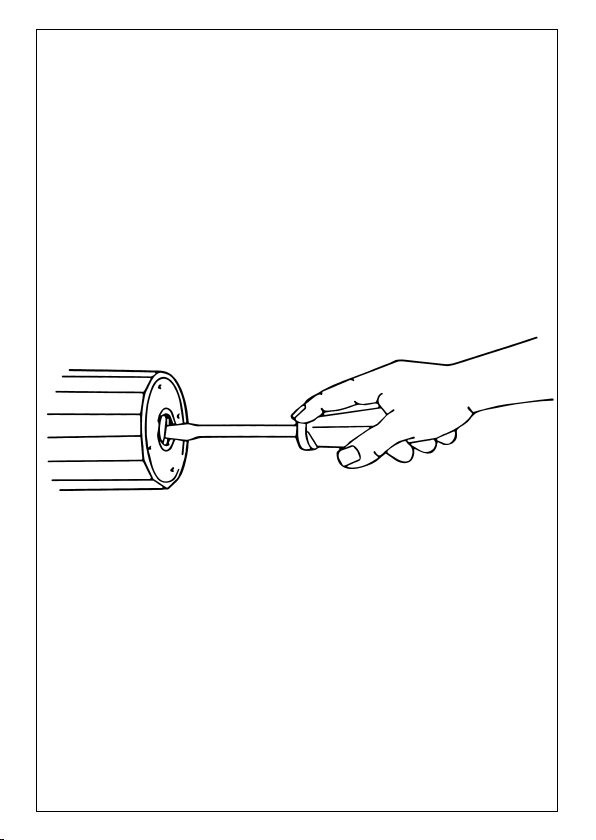

Fig. 7

DEinbau- und Betriebsanleitung 3

GB Installation and operating instructions 11

FNotice de montage et de mise en service 19

NL Montage- en bedieningsvoorschrift 28

IIstruzioni di montaggio, uso e manutenzione 36

SMonterings- och skötselanvisning 45

FIN Asennus- ja käyttöohje 53

HBeépítési és üzemeltetési utasítás 61

PL Instrukcja montażu i obsługi 69

CZ Návod k zabudování a provozu 77

SK Návod na montáž a obsluhu 85

RUS

Instrukciä po montaΩu i qkspluata 93

DEUTSCH

1 Allgemeines

Einbau und Inbetriebnahme nur durch Fachpersonal

1.1 Verwendungszweck

Die Umwälzpumpen der Baureihe Wilo-Star sind für Warmwasser-

Heizungsanlagen und ähnliche Systeme mit ständig wechselnden

Förderströmen konzipiert. Mit der elektronischen Differenzdruckregelung

dieser Pumpe wird eine stufenlose Anpassung der Pumpenleistung an den

tatsächlichen Wärmebedarf des Systems erreicht.

1.2 Angaben über das Erzeugnis

1.2.1 Typenschlüssel Star-E 25 / 1-3

Baureihe: Heizungsumwälzpumpe, Naßläufer

EfEnergiesparpumpe

Nennweite DN der Anschlußleitung [mm]

Verschraubungsanschluss: 15 (Rp|), 25 (Rp1), 30 (Rp1[)

stufenlos einstellbare Sollförderhöhe

1 bis 3 m (Hmin: 1m, Hmax: 3m)

1 bis 5 m (Hmin: 1m, Hmax: 5m)

1.2.2 Anschluß- und Leistungsdaten

Pumpentyp E 15(25,30)/1-3 E 15(25,30)/1-5

Anschlußspannung 1 ~ 230 V ± 10%, 50 Hz

Motorleistung P1max siehe Typenschild

max. Drehzahl siehe Typenschild

Schutzart IP 42

Wassertemperaturen * 15 bis 110°C

max. Betriebsdruck 10 bar

max. Umgebungstemperatur * 40 °C

Differenzdruckregelung stufenlos 0,5 bis 3 m 1 bis 5 m

Mindest-Zulaufdruck 0,05 bar 0,3 bar 1,0 bar

bei Tmax 50°C 95°C 110°C

Nennweite DN Rp| (Rp1, Rp1[)

Einbaulänge 130/180 mm

DEUTSCH

* Wassertemperatur

max. 110 °C bei Umgebungstemperatur max. 25 °C

max. 95 °C bei Umgebungstemperatur max. 40 °C

– Fördermedien:

– Heizungswasser nach VDI 2035,

– Wasser und Wasser-/Glykol-

Gemische im Mischungsver-

hältnis bis 1:1. Durch Beimisch-

ungen von Glykol sind die

Förderdaten der Pumpe entspre-

chend der höheren Viskosität,

abhängig vom prozentualen

Mischungsverhältnis zu korrigie-

ren. Nur Markenware mit Kor-

rosionsschutz-Inhibitoren ver-

wenden, Herstellerangaben be-

achten.

– Bei Verwendung anderer Medien

ist Freigabe durch WILO erfor-

derlich. Die Pumpen dürfen

nicht im Trinkwasser-

bzw. Lebensmittelbe-

reich eingesetzt wer-

den.

2 Sicherheit

Diese Betriebsanleitung enthält

grundlegende Hinweise, die bei

Aufstellung und Betrieb zu beach-

ten sind. Daher ist diese Betriebs-

anleitung unbedingt vor Montage

und Inbetriebnahme vom Monteur

sowie dem zuständigen Betreiber

zu lesen.

Es sind nicht nur die unter diesem

Hauptpunkt Sicherheit aufgeführ-

ten allgemeinen Sicherheitshin-

weise zu beachten, sondern auch

die unter den folgenden Haupt-

punkten eingefügten speziellen

Sicherheitshinweise.

2.1 Kennzeichnung von Hinwei-

sen in der Betriebsanleitung

Die in dieser Betriebsanleitung ent-

haltenen Sicherheitshinweise, die

bei Nichtbeachtung Gefährdungen

für Personen hervorrufen können,

sind mit dem allgemeinen Gefahr-

ensymbol

bei Warnung vor elektrischer

Spannung mit

besonders gekennzeichnet.

Bei Sicherheitshinweisen, deren

Nichtbeachtung Gefahren für die

Pumpe/Anlage und deren Funktion

hervorrufen kann, ist das Wort

eingefügt.

Direkt an der Pumpe/Anlage ange-

brachte Hinweise, wie z. B. Richt-

ungspfeil, müssen unbedingt be-

achtet werden.

ACHTUNG!

DEUTSCH

2.2 Personalqualifikation

Das Personal für die Montage muß

die entsprechende Qualifikation für

diese Arbeiten aufweisen.

2.3 Gefahren bei Nichtbeacht-

ung der Sicherheitshinweise

Die Nichtbeachtung der Sicher-

heitshinweise kann eine Gefähr-

dung für Personen und Pumpe/-

Anlage zur Folge haben. Die Nicht-

beachtung der Sicherheitshinweise

kann zum Verlust jeglicher Scha-

denersatzansprüche führen.

Im einzelnen kann Nichtbeachtung

beispielsweise folgende Gefähr-

dungen nach sich ziehen:

– Versagen wichtiger Funktionen

der Pumpe/Anlage,

– Gefährdungen von Personen

durch elektrische und mechani-

sche Einwirkungen.

2.4 Sicherheitshinweise für den

Betreiber

Die bestehenden Vorschriften zur

Unfallverhütung sind zu beachten.

Gefährdungen durch elektrische

Energie sind auszuschließen (z.B.

VDE-Vorschriften beachten).

2.5 Sicherheitshinweise für

Inspektions- und Montage-

arbeiten

Der Betreiber hat dafür zu sorgen,

daß alle Inspektions- und Mon-

tagearbeiten von autorisiertem und

qualifiziertem Fachpersonal ausge-

führt werden, das sich durch ein-

gehendes Studium der Betriebs-

anleitung ausreichend informiert

hat.

Grundsätzlich dürfen Arbeiten an

der Pumpe/Anlage nur im Still-

stand durchgeführt werden.

2.6 Eigenmächtiger Umbau und

Ersatzteilherstellung

Veränderungen der Pumpe/Anlage

sind nur nach Absprache mit dem

Hersteller zulässig. Originalersatz-

teile und vom Hersteller autorisier-

tes Zubehör dienen der Sicherheit.

Die Verwendung anderer Teile

kann die Haftung für die daraus

entstehenden Folgen aufheben.

2.7 Unzulässige Betriebsweisen

Die Betriebssicherheit der geliefer-

ten Pumpe/Anlage ist nur bei

bestimmungsmäßiger Verwendung

entsprechend Abschnitt 1 der Be-

triebsanleitung gewährleistet. Die

im Katalog/Datenblatt angegebe-

nen Grenzwerte dürfen auf keinen

Fall unter- bzw. überschritten wer-

den.

3 Transport und

Zwischenlagerung

Die Pumpe ist

gegen Feuchtig-

keit und mechanische Beschä-

digung durch Stoß/Schlag zu

schützen.

ACHTUNG!
