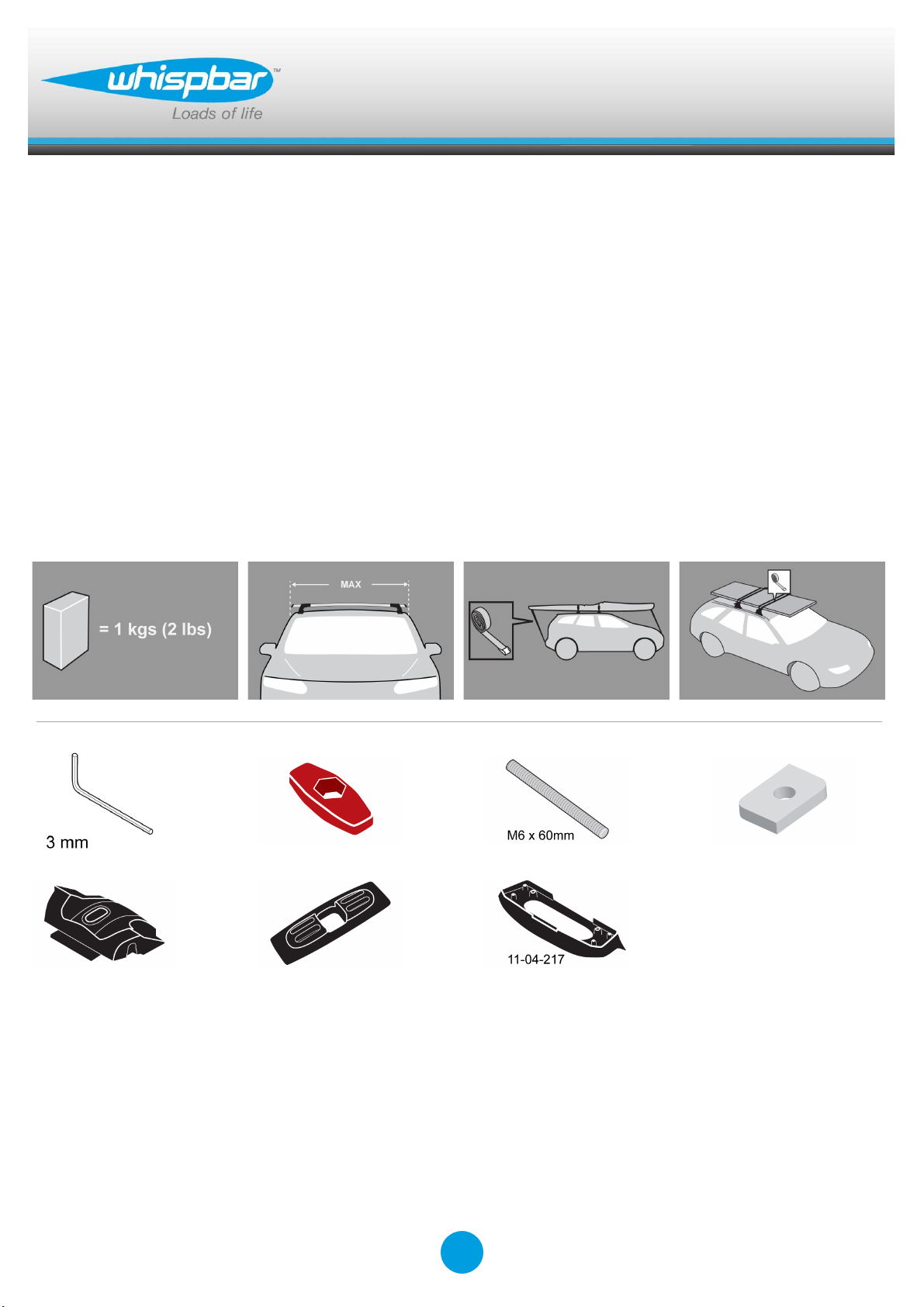

Whispbar K349W Manuel utilisateur

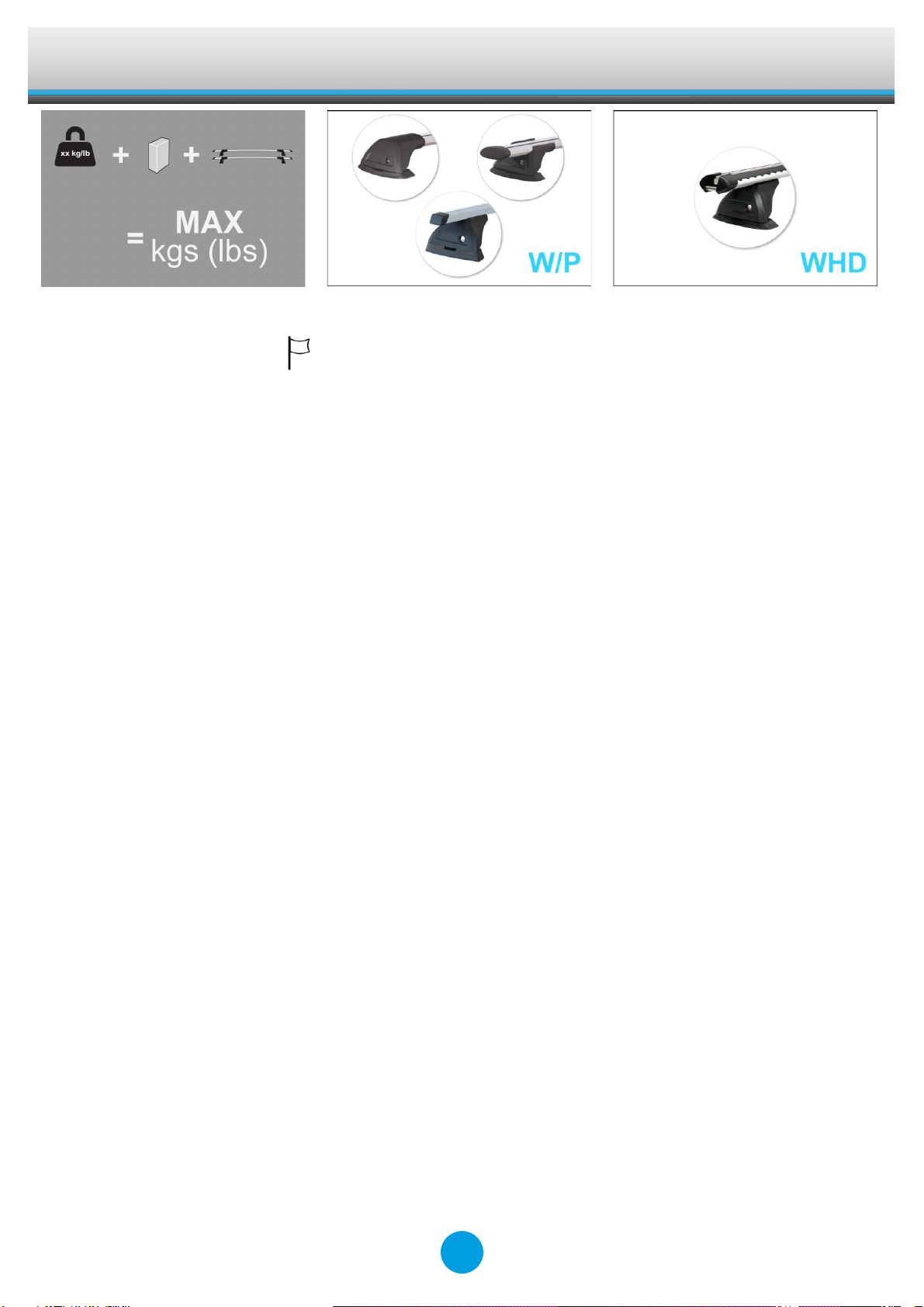

FittingKit

K349W

Montageanleitung für

Basisträgersystem

Instrucciones de montaje para el

sistema de transporte.

Instructions de montage pour Basic

Carrier

Fitting Instructions for Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para

sistema de transporte.

Установочные Инструкции для

Поперечных Балок

x 1

x 4

Revision No:

FittingKit

K349W

MAX kgs (lbs)

W/P

WHD

Toyota

4 Runner , 5dr SUV 96- 02

75 kgs (165 lbs)

Hilux Surf, 5dr SUV 96- 02

75 kgs (165 lbs)

Hilux Surf, 5dr SUV 96- 03

75 kgs (165 lbs)

Hilux Surf, 5dr SUV Aug 95-Aug 02

75 kgs (165 lbs)

FittingKit

K349W

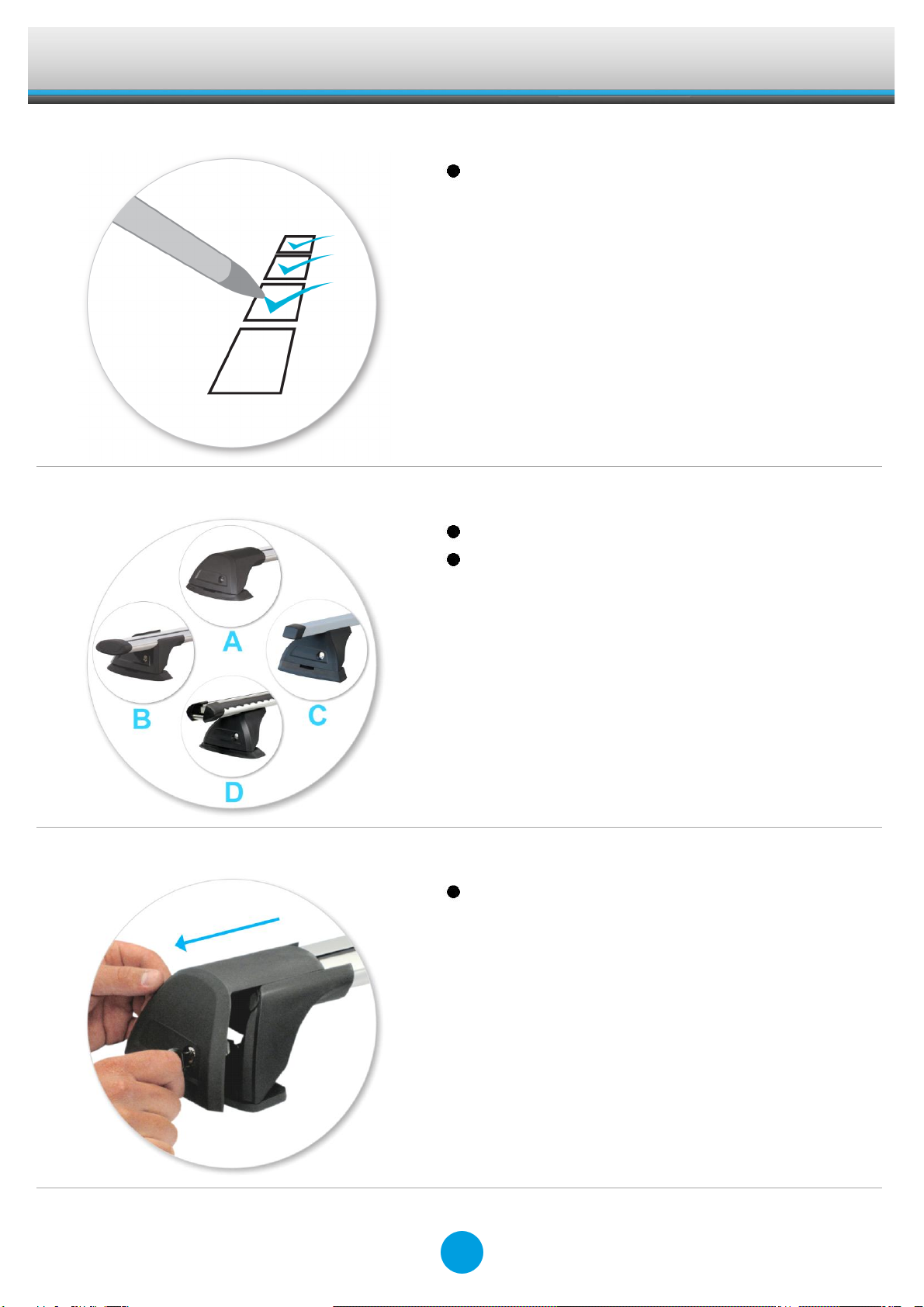

Erstinstallation

Komponenten aus der Verpackung nehmen

und überprüfen. Setzen Sie sich mit Ihrem

Händler in Verbindung, sollten Teile fehlen

oder beschädigt sein!

Dieses Kit ist für die Typen A, B, C und D.

Dargestellt ist der Querträger des Typs A.

Die Anweisungen gelten aber auch für die

Typen B, C und D!

Abdeckungen mit Schlüsseln abnehmen.

FittingKit

K349W

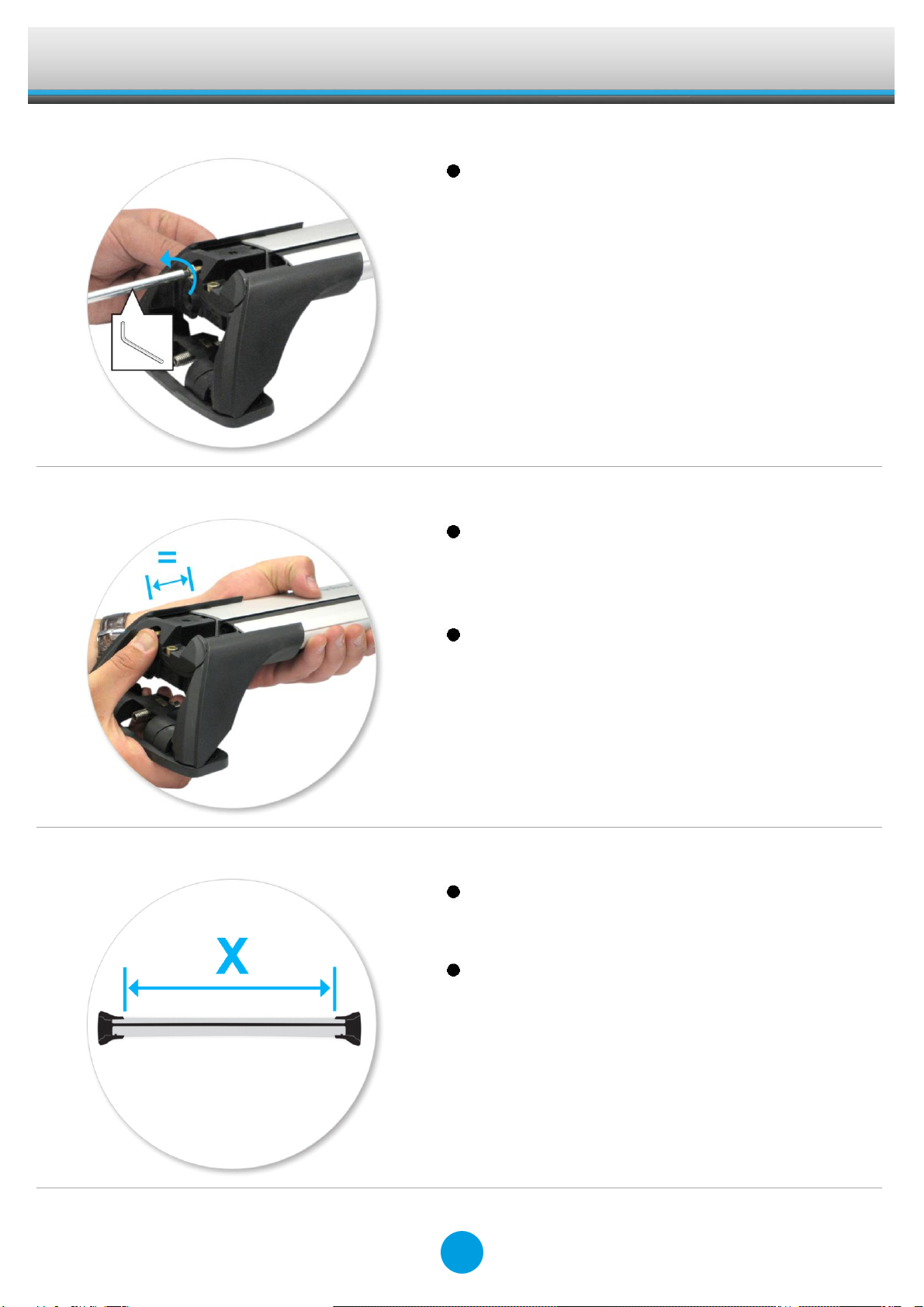

Innensechskantschlüssel benutzen und

Stellschraube mit 10 Umdrehungen lösen.

Befestigungsschraube eindrücken und

Querträgerschenkel ausziehen. Siehe

Anweisungen für das Einstellen der

Querträger!

Sicherstellen, dass beide Enden der

Querträger gleich lang eingestellt sind (Maß

'x', s. Abb.).

Beide Stangen auf Länge einstellen. (Siehe

hierzu die Anleitung zum Einstellen der

Querträger!)

Im hinteren Teil dieser Bedienungsanleitung

finden Sie Informationen speziell für Ihr

Fahrzeug.

FittingKit

K349W

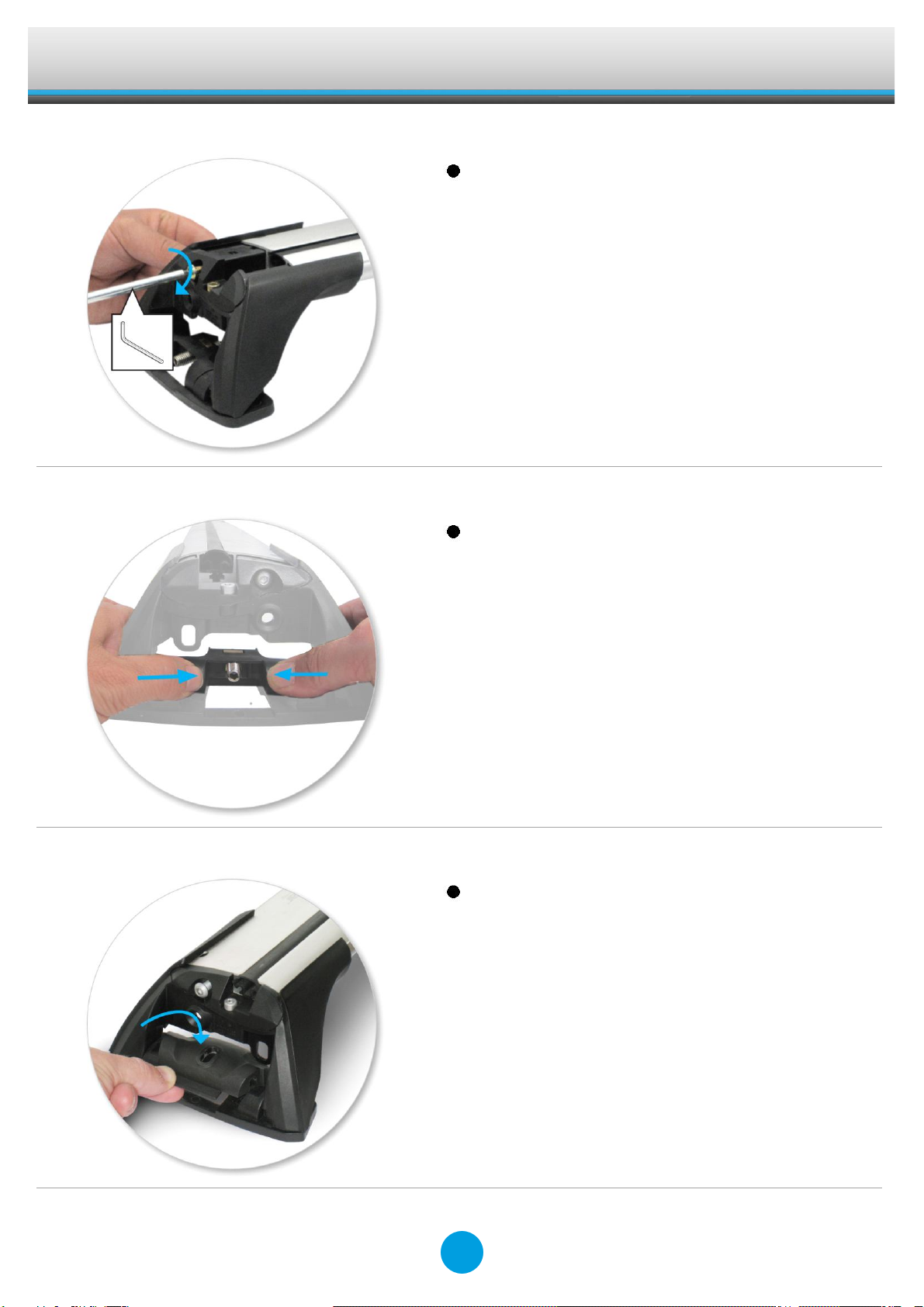

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.

Klemmblock nach hinten drücken und so

entfernen.

Innenblock aus dem Montage-Kit in den Fuß

einsetzen.

FittingKit

K349W

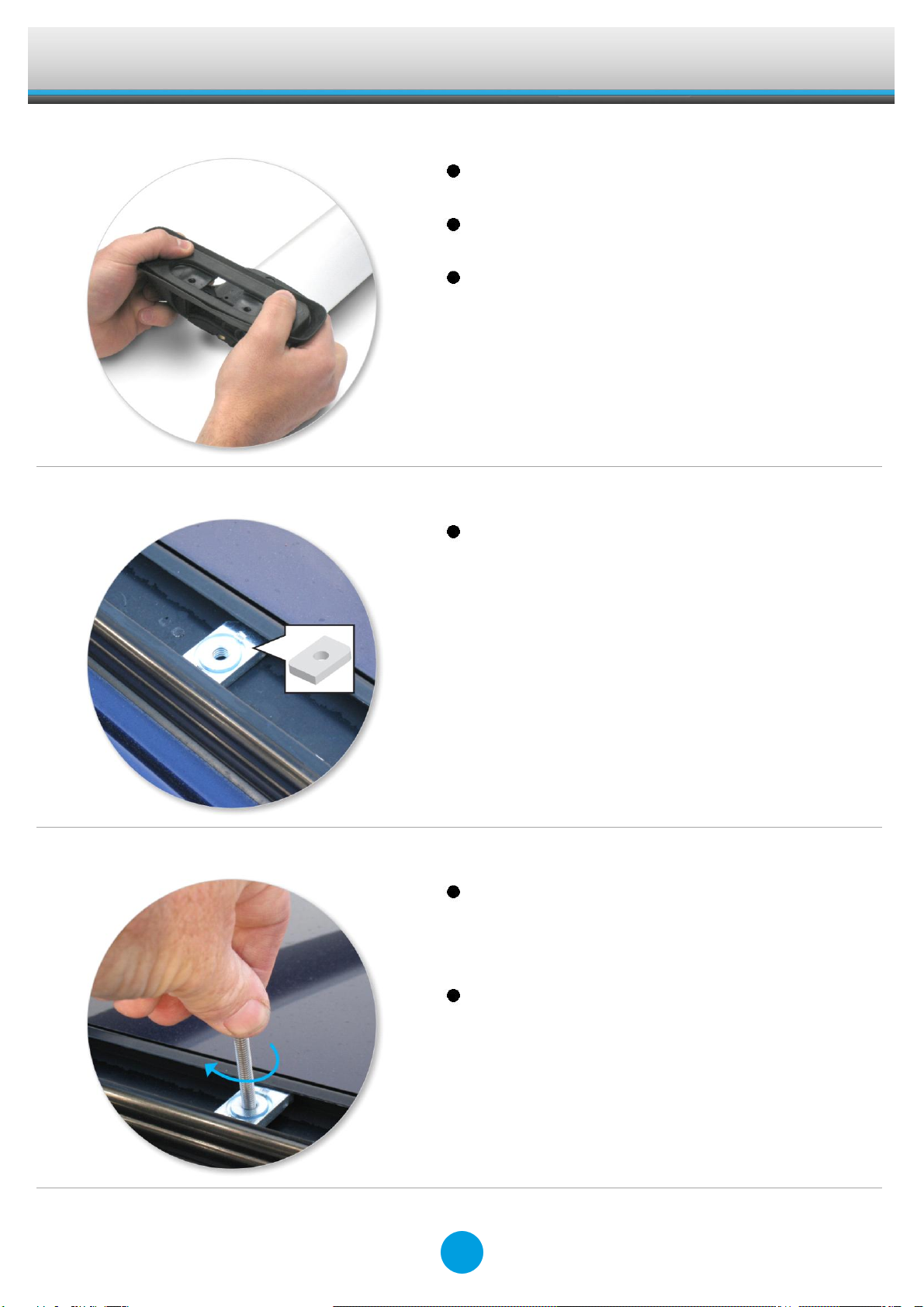

Gummidichtung aus dem Montagekit auf das

Fußteil stecken.

Achten Sie darauf, dass die Pads in die

Öffnungen unter den Füßen passen.

Montage bei allen Beinen wiederholen.

Befestigung

Schieben Sie die Metall-T-Nutensteine in die

Führungen auf dem Fahrzeug. Zwei pro

Führung.

Schrauben Sie die Gewindestifte in die T-

Nutensteine, bis sie unten auf die Führung

treffen (dadurch werden die T-Nutensteine in

ihrer Position gehalten).

Dies an allen vier Punkten wiederholen.

FittingKit

K349W

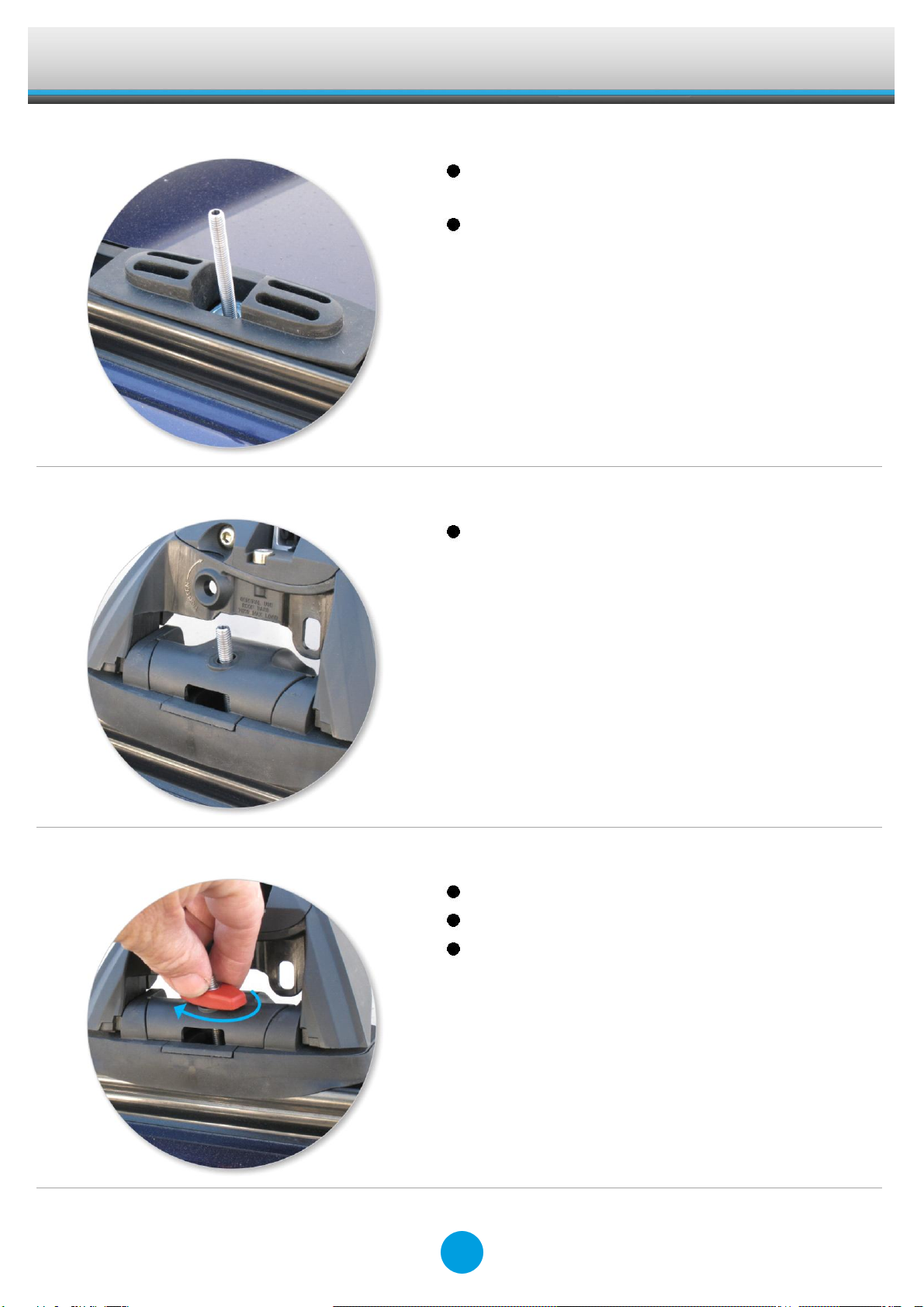

Platzieren Sie die Gewindebuchsen der

Dachrillenleiste über den Gewindestiften.

Dies an allen vier Punkten wiederholen.

Querträger auf die Gewindestifte stecken.

Rote Flügelmutter festziehen.

Dies an allen vier Punkten wiederholen.

In der vollständig festgezogenen Position

sollten die Knöpfe parallel zum Fahrzeug

stehen.

FittingKit

K349W

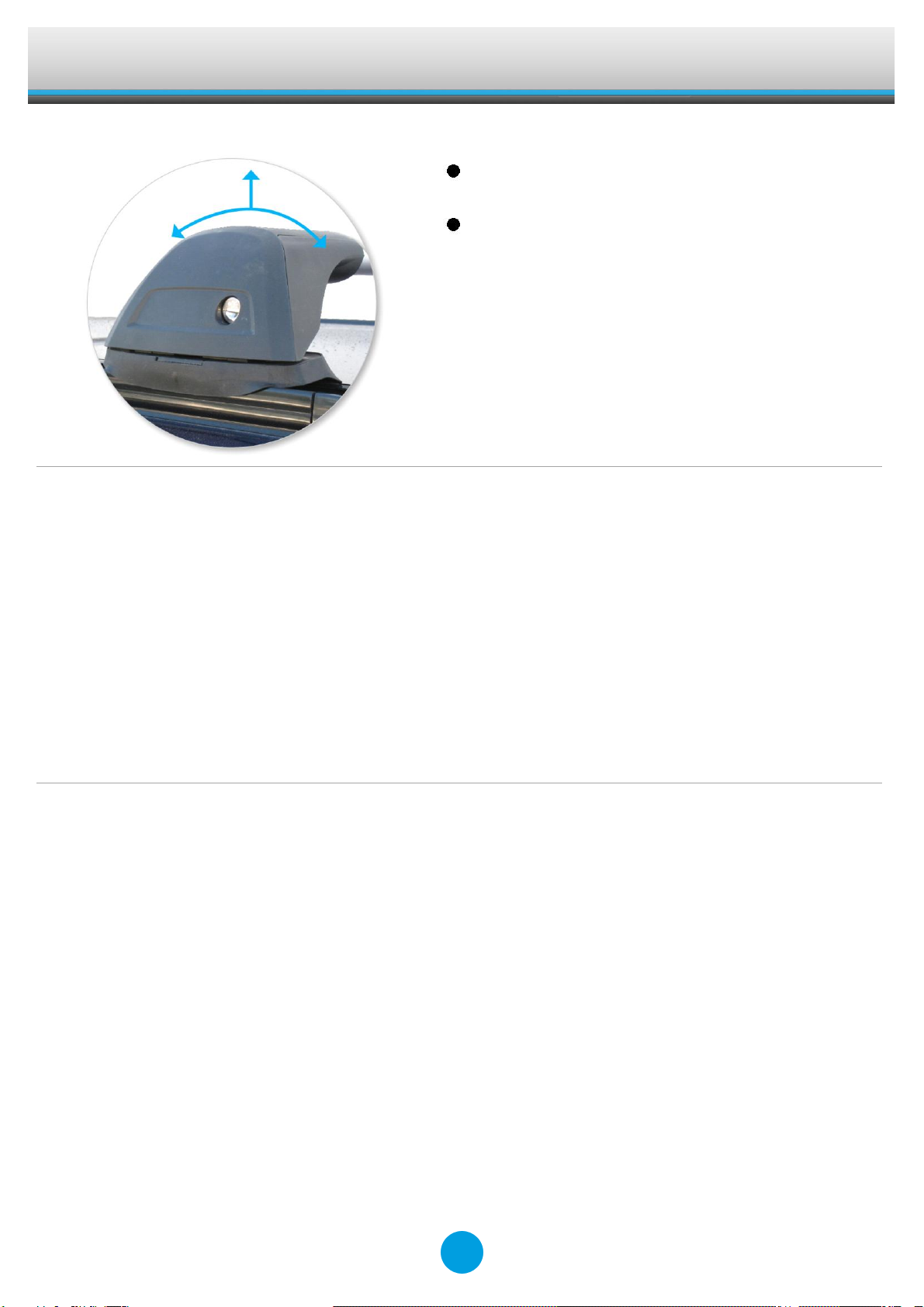

Überprüfen ob die Querträger sicher am

Fahrzeug befestigt sind.

Abdeckungen aufsetzen und mit Schlüsseln

verschließen (s. Abb.).

ACHTUNG! Schrauben regelmäßig auf festen Sitz

prüfen!

FittingKit

K349W

Sicherheitshinweise & Tipps

Dach sowie alle Trägerflächen, die mit dem

Dach Kontakt haben reinigen.

Träger anhand der Montageanleitung

montieren. Alle Schritte unbedingt in der

richtigen Reihenfolge ausführen!

Wenn in der Anleitung nicht anders

angegeben, Querträger im Abstand von min.

700 mm montieren. Dies ist besonders für

lange Belastungen wichtig!

Bei jeder neuen Montage am Fahrzeug

prüfen, ob der Träger korrekt sitzt. Im

Zweifelsfalle bitte in der Montageanleitung

nachschauen und nachziehen!

Aufgrund der niedrigen Bauhöhen lassen

sich evtl. manche Schiebedächer und

Radioantennen nicht mehr benutzen.

Dachträger nicht eigenmächtig modifizieren!

Max. zulässige Zuladung in der

Bedienungsanleitung des Fahrzeugs

beachten! Sollte die max. zulässige Dachlast

des Fahrzeugs gem. Herstellerangaben

niedriger sein, darf diese auf keinen Fall

überschritten werden!

Lasten sollten seitlich nicht überstehen und

gleichmäßig auf dem Träger verteilt sein; der

Masseschwerpunkt sollte so niedrig wie

möglich liegen.

Lange Lasten sollten mit nichtelastischen

Gurten an Front und Heck des Fahrzeugs

gesichert werden.

Gegenstände mit spitzen Enden (Ski) sollten

mit den Spitzen nach hinten transportiert

werden.

Bei Lasten mit losen oder abnehmbaren

Teilen diese vor dem Beladen entfernen.

Sicherstellen, dass alle Lasten ausreichend

mit nichtelastischen Gurten gesichert sind.

Während längerer Fahrten regelmäßig

überprüfen!

FittingKit

K349W

Dachlasten verändern das Fahr- und

Bremsverhalten Ihres Fahrzeugs! Vorsicht

bei Seitenwind, Richtungswechseln,

Bremsmanövern! Kein schnelles

Beschleunigen und Abbremsen!

Vorsicht! Dachlasten erhöhen die

Gesamthöhe des Fahrzeugs!

Dachträger während der Reise verschließen.

Komponenten regelmäßig überprüfen und

defekte oder verschlissene Teile gegen

Originalteile ersetzen.

Träger stets sauber halten (nicht ölen oder

fetten)!

Mit montierten Dachträgern nicht in

Waschanlagen einfahren.

Schlösser und Stellschrauben regelmäßig

schmieren.

Dachgepäckträger bei Nichtgebrauch

abmontieren. Alle losen Teile sicher

aufbewahren!

Yakima Products, Inc.

15025 SW Koll Pkwy.

Beaverton, OR 97006-6056

USA

www.whispbar.de
