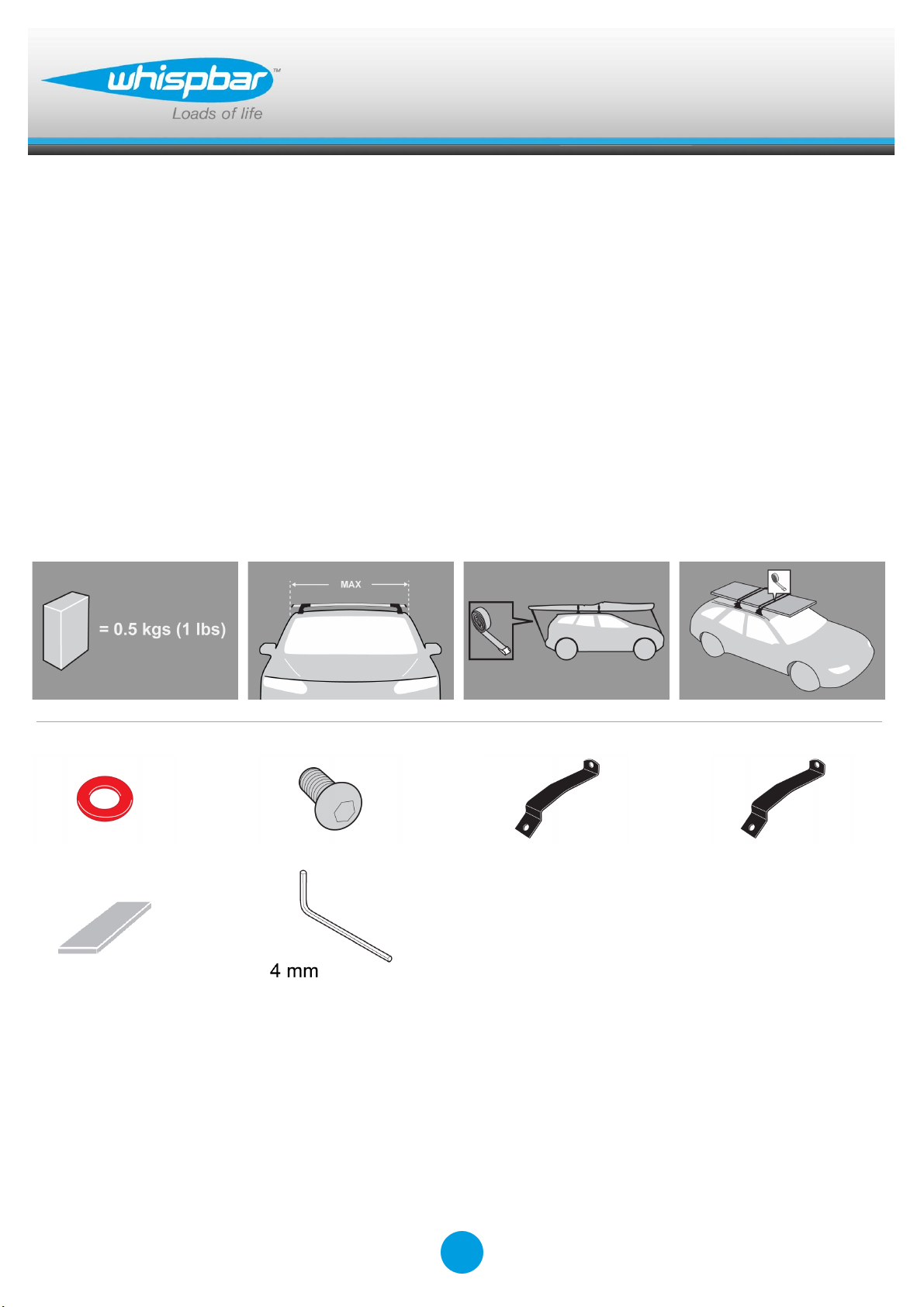

Whispbar K131W Manuel utilisateur
FittingKit
K131W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 4
x 4
x 2
x 2
x 4
x 1
1
Revision No:
2C

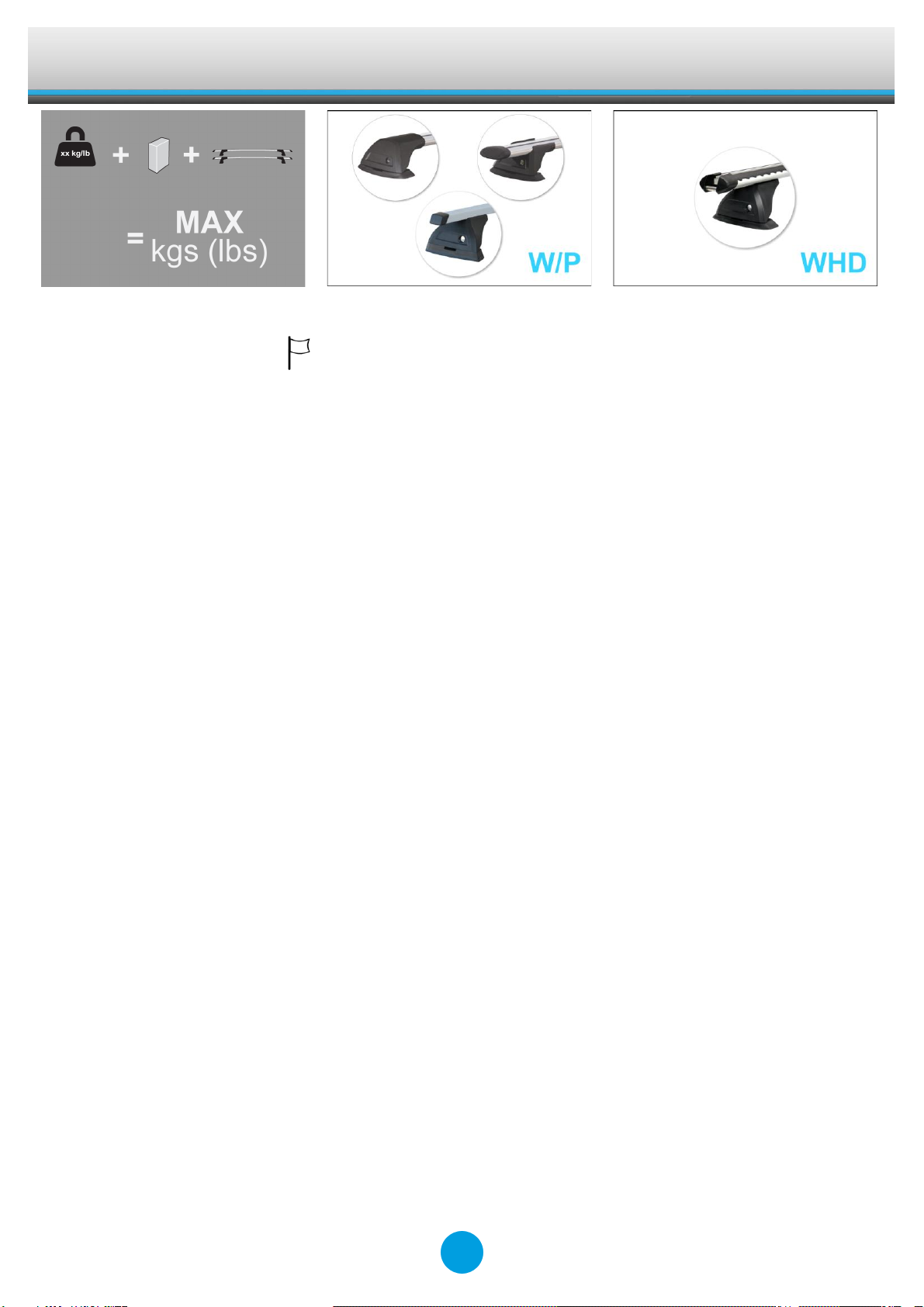

FittingKit
K131W
D
MAX kgs (lbs)
W/P
WHD
Toyota
Estima , 5dr MPV 00-Apr 06
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
Previa , 5dr MPV 00- 06
EU
50 kgs (110 lbs)
50 kgs (110 lbs)
Previa , 5dr MPV Jan 00-Apr 06
NZ
50 kgs (110 lbs)
50 kgs (110 lbs)
Tarago , 5dr MPV Jun 00-Mar 06
AU
50 kgs (110 lbs)
50 kgs (110 lbs)
2
FittingKit
K131W
D

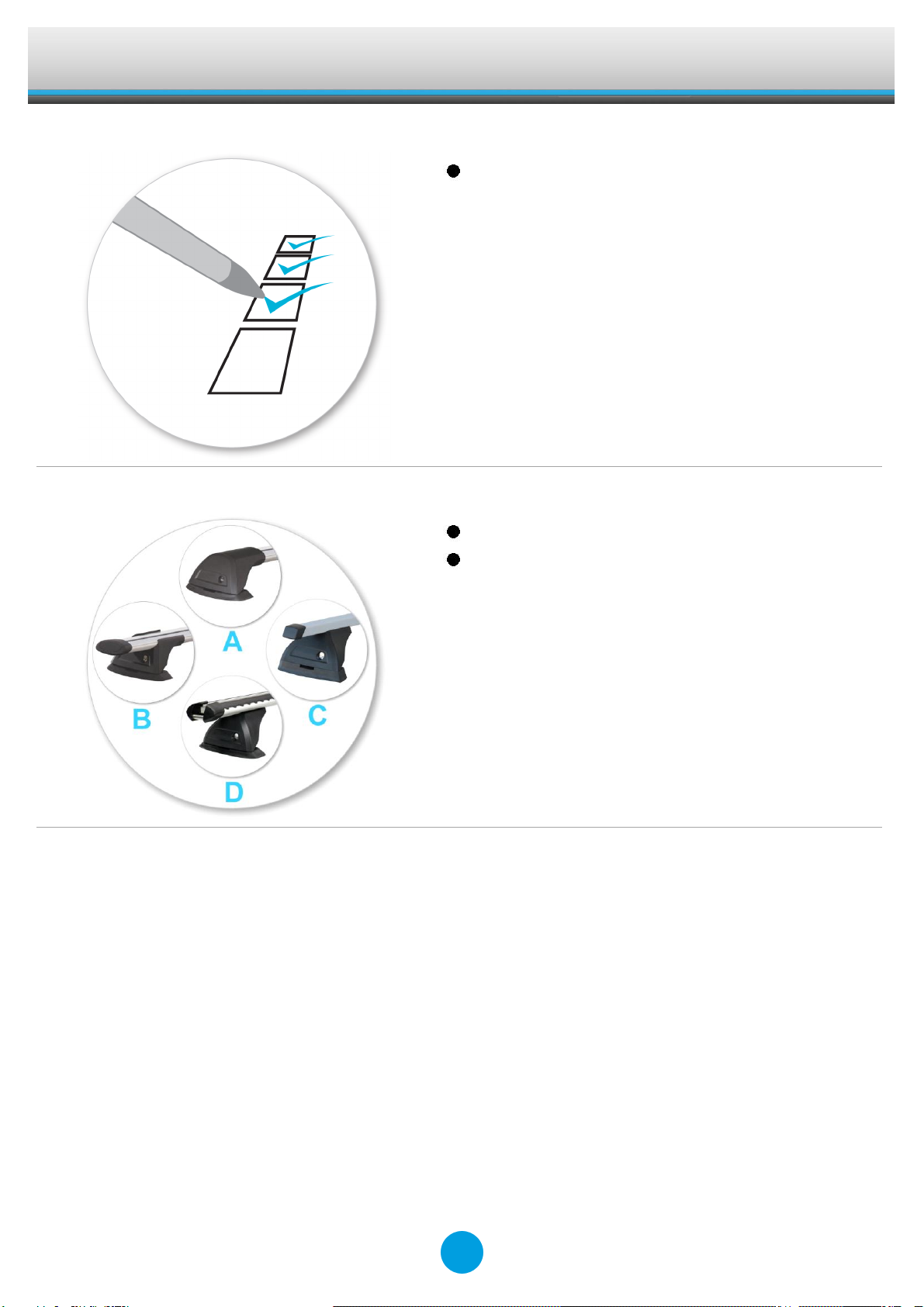

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!
Dieses Kit ist für die Typen A, B, C und D.
Dargestellt ist der Querträger des Typs A.
Die Anweisungen gelten aber auch für die
Typen B, C und D!
BITTE BEACHTEN: die in dieser Anleitung
gezeigten Klammerillustrationen können von den
Klammern dieses Zubehörsatzes abweichen.
3
FittingKit
K131W
D

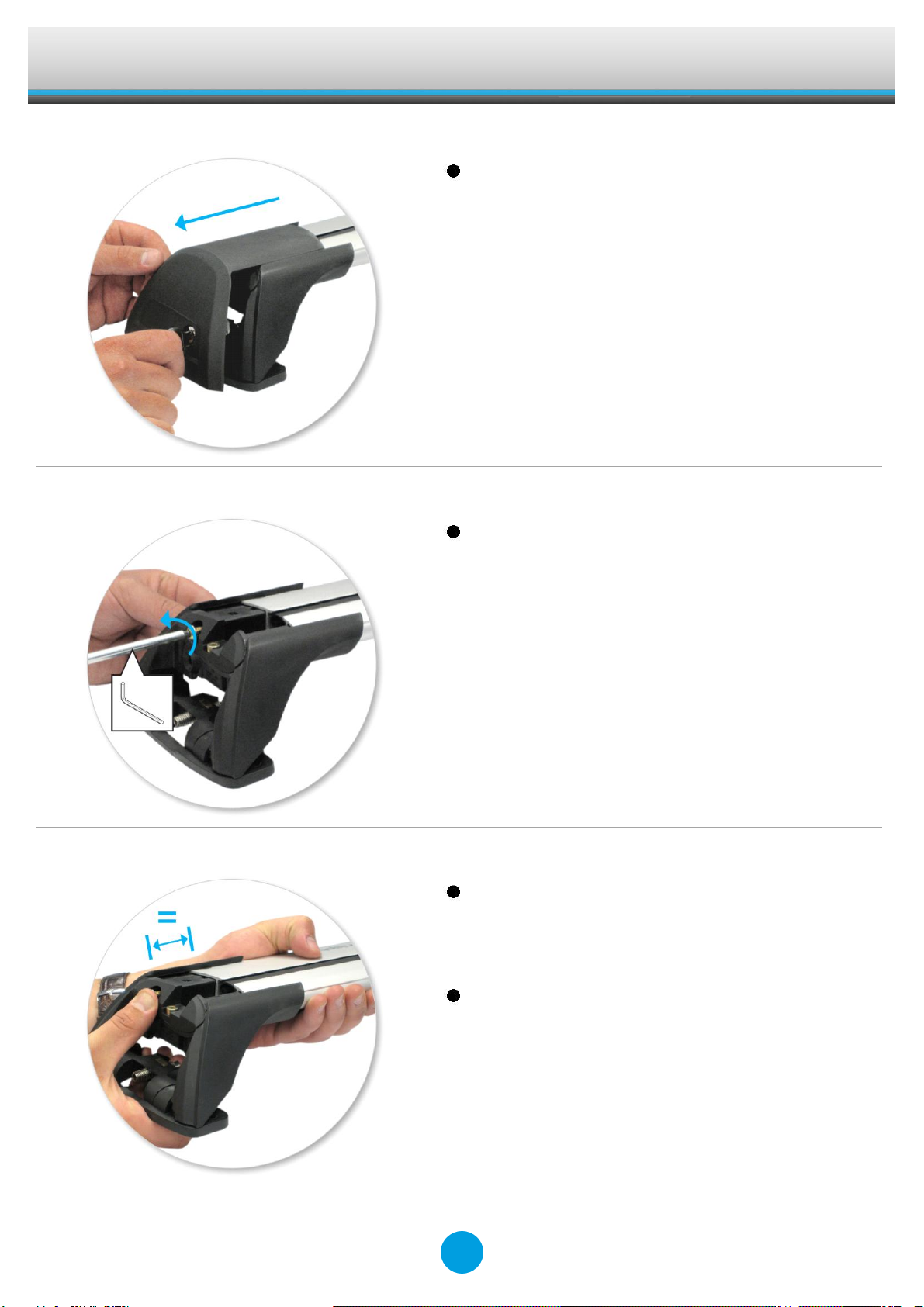

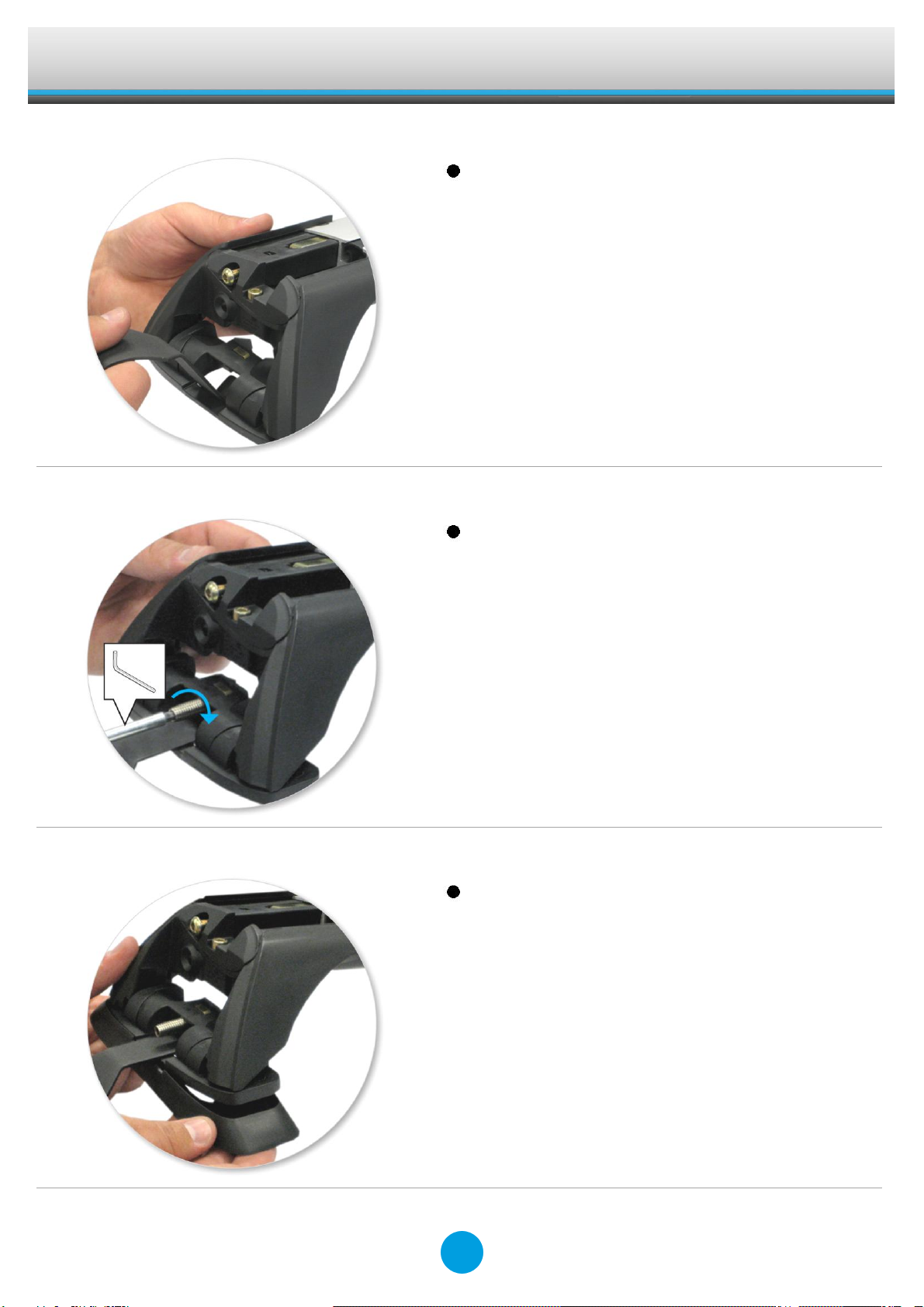

Abdeckungen mit Schlüsseln abnehmen.
Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).
4
FittingKit
K131W
D
Stellschraube entfernen.
Sicherheitsstreifen wie gezeigt anbringen.
Wenn nötig, zurecht schneiden.
Es ist wichtig, die Klammern an der richtigen
Position am Fahrzeug anzubringen.
Die Buchstaben beziehen sich auf die in die
Klammern eingestanzten Teilenummern.
Klammer-Teilenummern:
A = 332A
B = 333A
5
FittingKit
K131W
D
An jedem Fuß eine Klammer befestigen.
ACHTUNG: Einige Klammern tragen
Hinweise zur Montageposition (z.B. "vorne
rechts").
Stellschraube so wieder einsetzen, dass sie
durch die Öffnung in der Klammer geht.
Stellschraube nicht wieder festziehen!
Montieren Sie das Gummi-Pad (wird
zusammen mit der Querstange geliefert) an
dem Fuß.
6
FittingKit
K131W
D
Achten Sie darauf, dass die Pads in die
Öffnungen unter den Füßen passen.
Setzen Sie den Querträger auf das
Fahrzeug. Der empfohlene Mindestabstand
zwischen den Trägern beträgt 700 mm
(sofern nicht anders angegeben).
Zur Befestigung an werksseitigen
Montagepunkten unter Schiebetüren
Im hinteren Teil dieser Bedienungsanleitung
finden Sie Informationen speziell für Ihr
Fahrzeug.

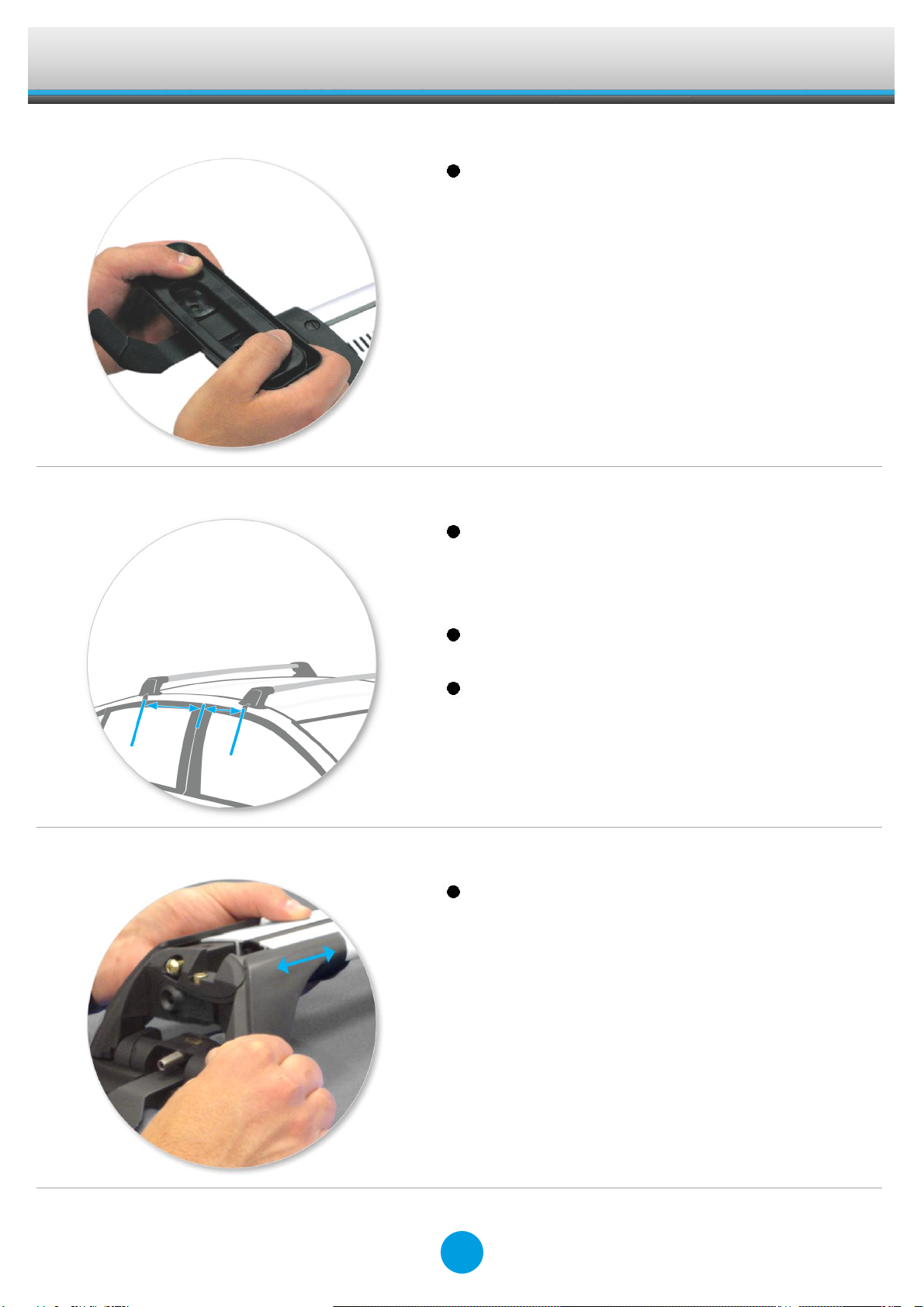

Durch Druck auf die Befestigungsschraube
Schenkelpositionen an der Querträger
korrigieren.
7
FittingKit
K131W
D

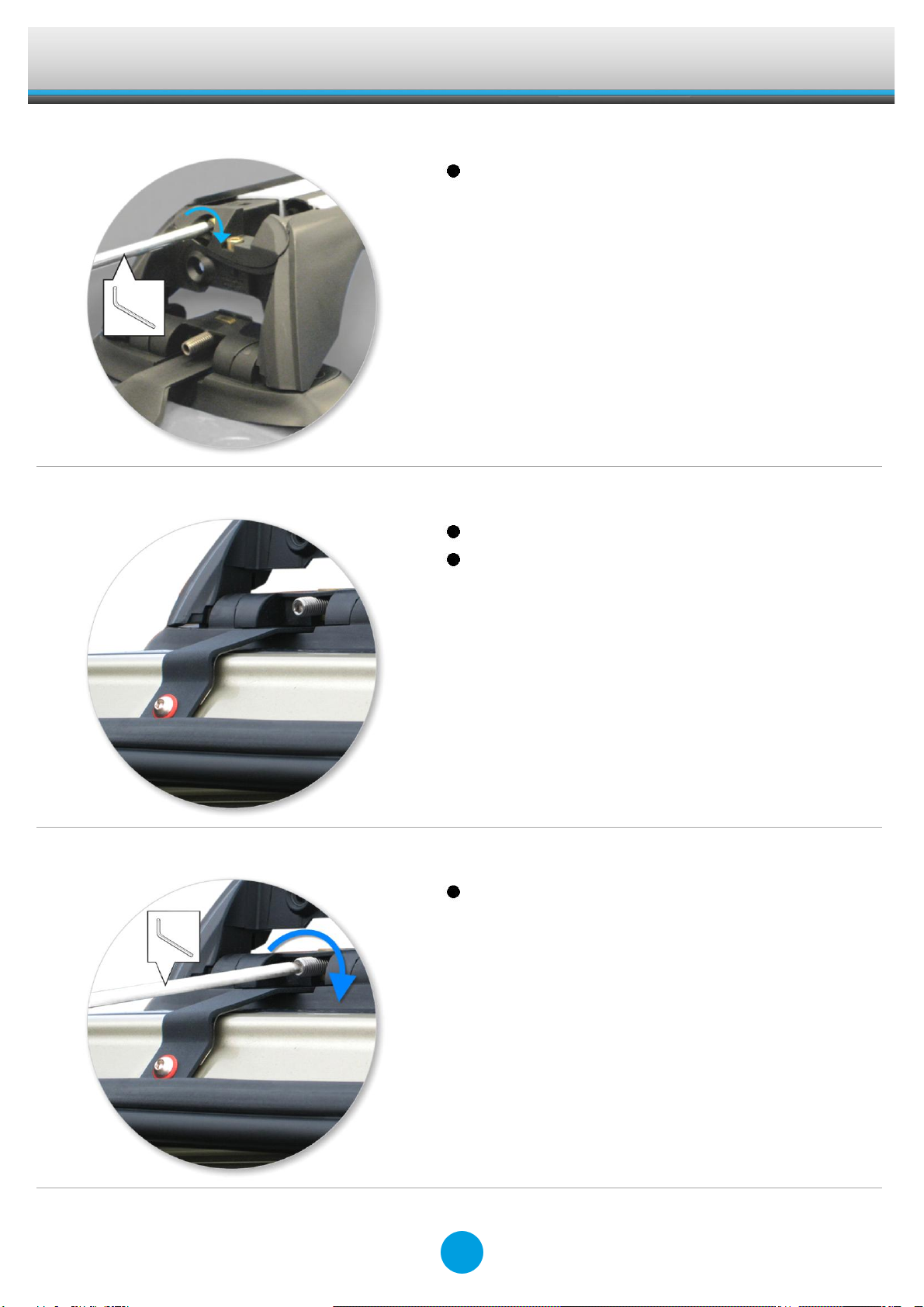

Stellschraube mit 5 Nm / 3.7 ft lb anziehen.
Klemme über dem Montageloch montieren
Auf jede Kopfschraube eine
Fiberunterlegscheibe anbringen und die
Klemmen am Fahrzeuggestell mit dem
Schraubendreher festziehen.
Befestigungsschrauben an beiden
Schenkeln gleichmäßig anziehen.
8
FittingKit
K131W
D

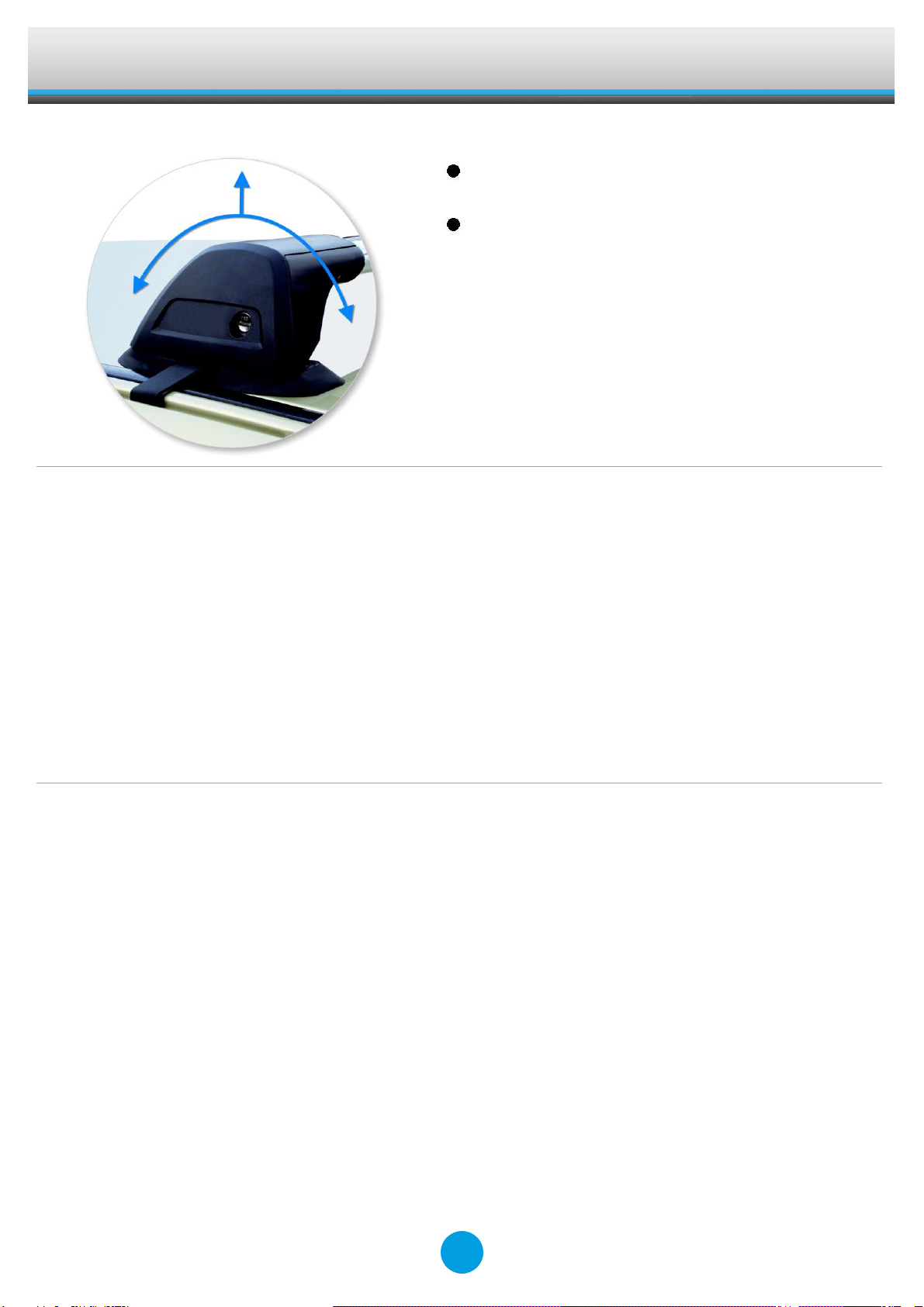

Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
Abdeckungen aufsetzen und mit Schlüsseln
verschließen (s. Abb.).
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
9
FittingKit
K131W
D
Sicherheitshinweise & Tipps
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
10
