Whirlpool GI7FVCXWA Bottom Manuel utilisateur

Delivery & Installation Pointer

DP-035

August 2009

R8178785

August 2009

Whirlpool 27’ French Door with IDI

Models: GI7FVCXWA, GI7FVCXWB, GI7FVCXWQ, GI7FVCXWY

Accessing Door Hinges in Preparation for Door Removal.

Supplemental Information

ISSUE:

NOTE: A step ladder may be needed to access hinges.

Refer to Refrigerator Doors and Drawer in the Use and Care Manual for complete instructions.

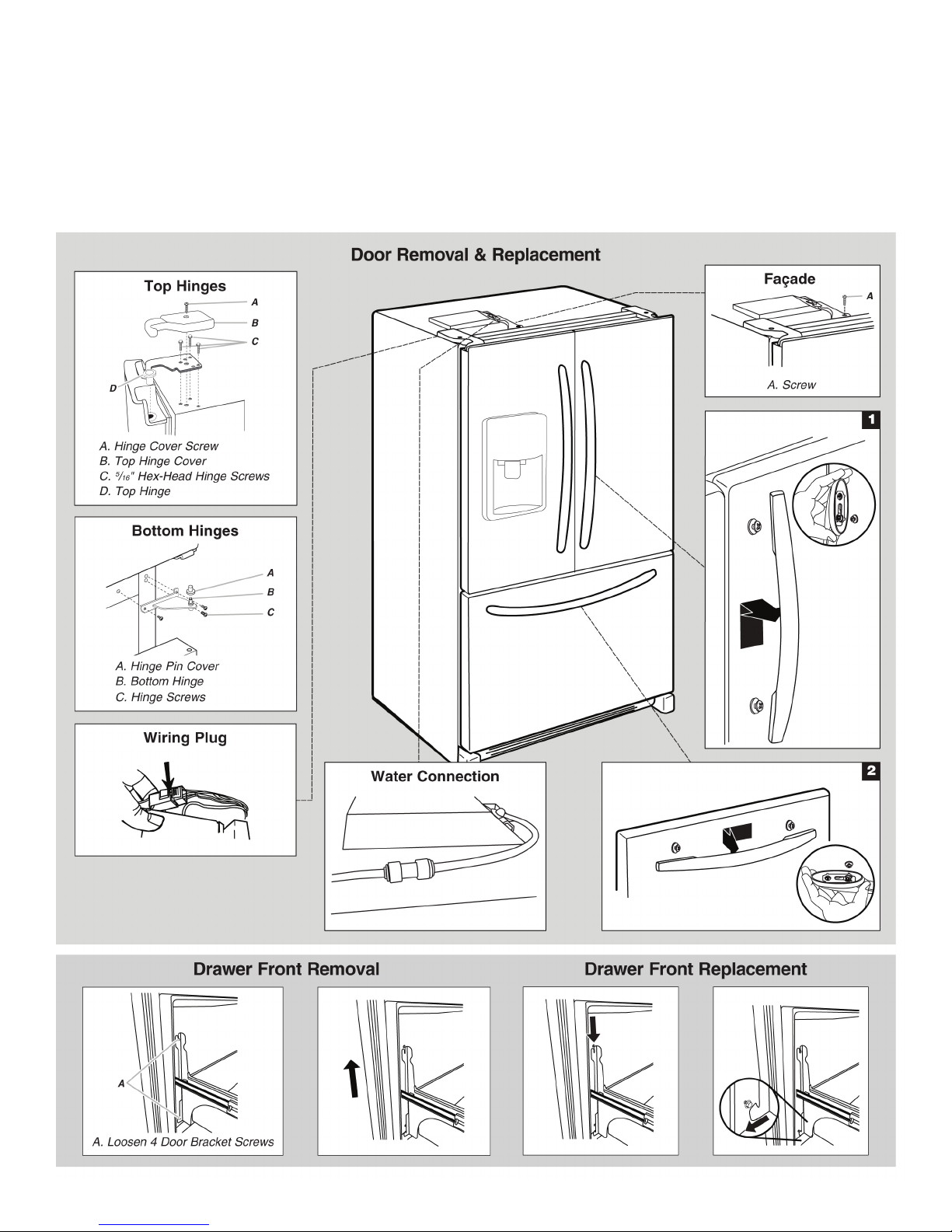

Door Removal and Replacement is depicted below. This information is intended as a supplement

when removing and installing the hinges.

Use and Care Information

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before

operating.

Failure to do so can result in death or

electrical shock.

Disconnect power before

servicing.

NOTE: View from above

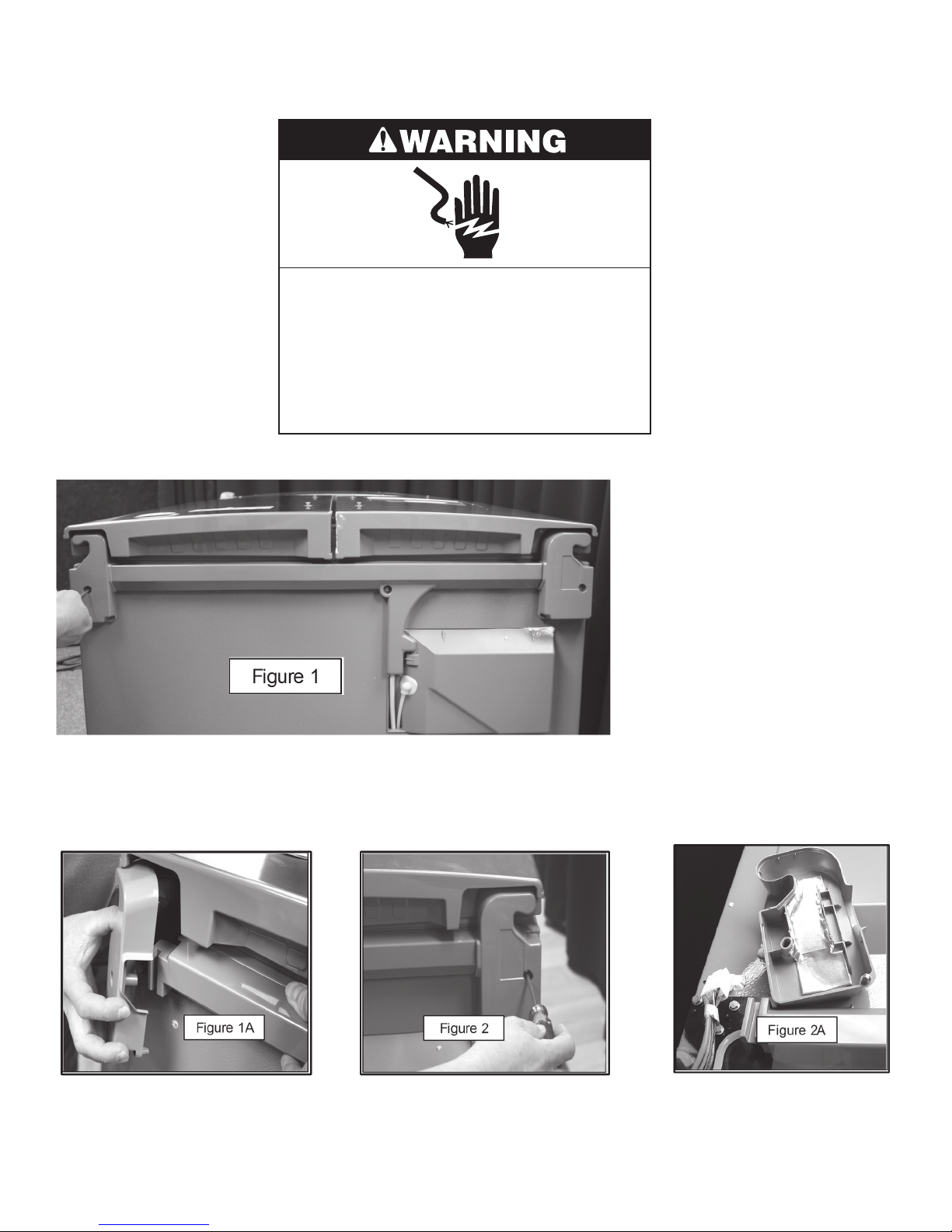

Accessing Door Hinges

The left hinge cover includes a foil liner. Do not remove. See gure 2A.

With the refrigerator

disconnected from power,

remove the Phillips head screw

securing the left and right side

hinge cover to the cabinet. See

gures 1,1A and 2.

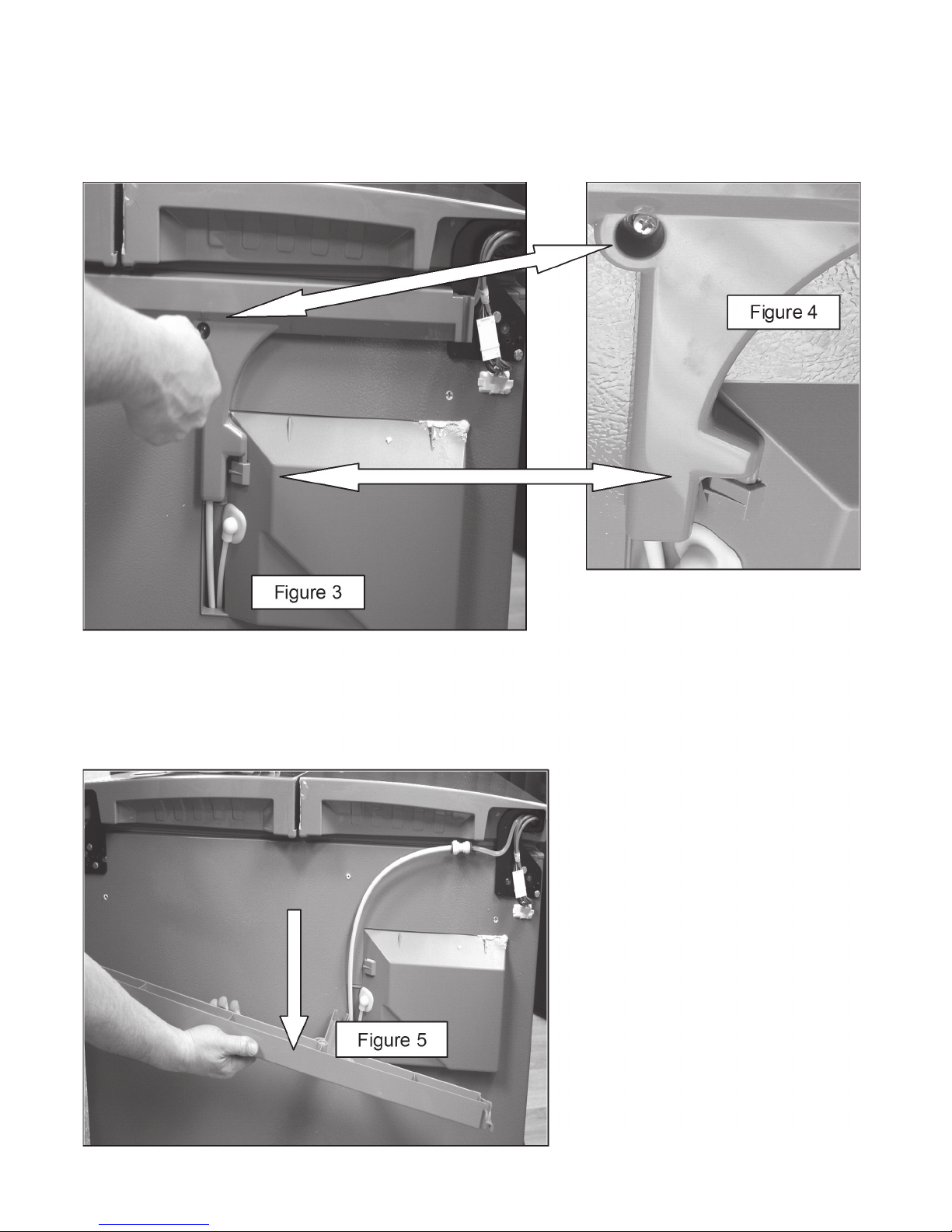

Accessing Door Hinges

NOTE: View from above

Remove the Phillips head

screw securing the “T” shaped

water tube cover to the cabinet,

see gure 3. Slide the cover

tab out of slot in the cabinet,

see gure 4.

Remove the cover to expose

the water tubes and wiring

harness, see gure 5.

Preparation for RC Left Door Removal

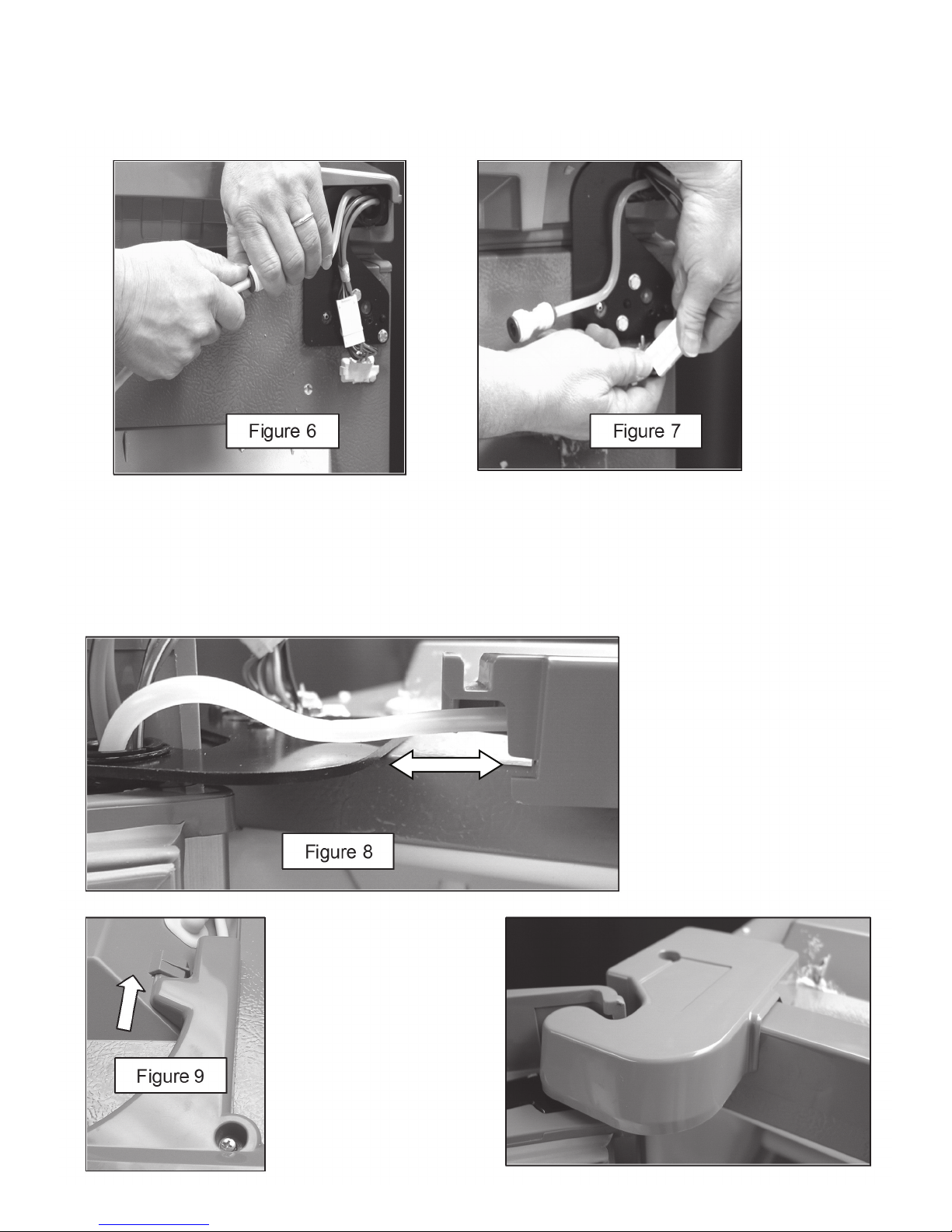

Installing Hinge Caps and Water Tube Cover

Install the “T” shaped water

tube cover rst. Align the slots

in the cover to the left and right

hinge plates and slide cover

into place, see gure 8.

At the same time make

sure the cover tab is

inserted into the slot into

the top of the cabinet

and then install Phillips

head screw, see gure 9.

Install the left and right

hinge covers.

Remove the 5’16” hinge screws and remove the doors. The freezer drawer removal is identical to

current French Door products. Refer to the Use and Care manual for details.

Disconnect John Guess tting, see

gure 6.

Unplug wire harness, see gure 7.

NOTE: View from above

Boletín sobre entrega e instalación

DP-035

Agosto 2009

R8178785

Agosto 2009

Refrigerador de dos puertas de 27’ con despachador

de hielo en la puerta

Modelos: GI7FVCXWA, GI7FVCXWB, GI7FVCXWQ, GI7FVCXWY

Información adicional

Cómo acceder a las bisagras de las puertas para prepararse para quitar las puertas.

PROBLEMA:

NOTA: Podría necesitar una escalera de mano para alcanzar las bisagras.

Consulte Puertas y cajón del refrigerador en el Manual de uso y cuidado para obtener

instrucciones completas. Abajo se muestra cómo quitar y volver a colocar la puerta. Esta

información se ha provisto como un suplemento para cuando quite e instale las bisagras.

Información de Uso y cuidado

CÓMO QUITAR Y VOLVER A COLOCAR EL CAJÓN

Bisagras superiores

Bisagras inferiores

Enchufe de cableado

Cómo quitar el frente del cajón Cómo volver a colocar el frente del cajón

Conexión del agua

A. Tornillo para la cubierta de la bisagra

B. Cubierta de la bisagra superior

C. Tornillos de cabeza hexagonal para bisagra

de 5/16”

D. Bisagra superior

A. Cubierta del pasador de la bisagra

B. Bisagra inferior

C. Tornillos para bisagra

A. Tornillo

A. Aoje los 4 tornillos de soporte de la puerta

Desconecte el suministro

de energía antes de darle

servicio.

NOTA: Vista desde arriba

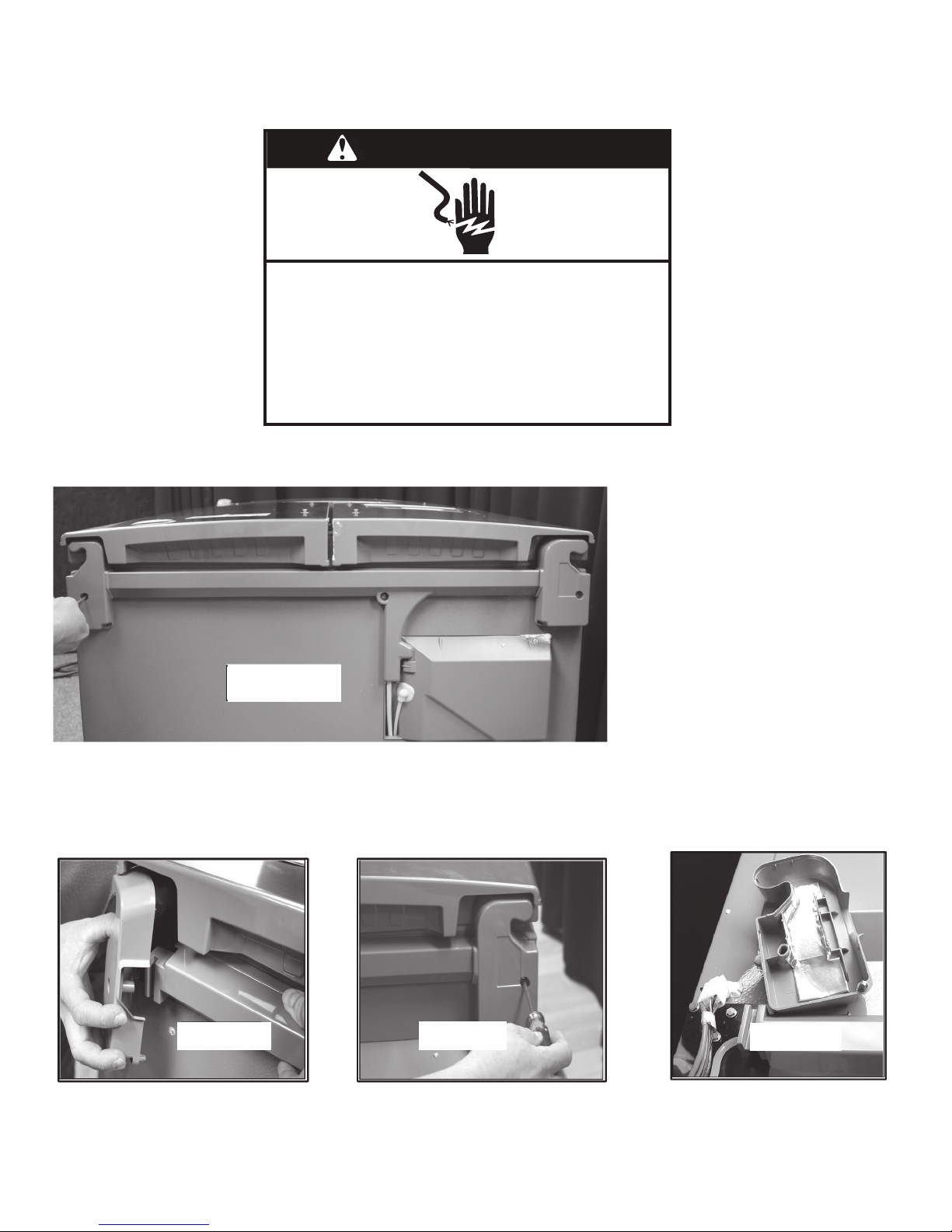

Cómo acceder a las bisagras de la puerta

La cubierta de la bisagra izquierda incluye un forro de papel de aluminio. No lo quite.

Vea la gura 2A.

Con el refrigerador

desconectado de la

electricidad, quite los tornillos

de cabeza Phillips que sujetan

las cubiertas del lado derecho

e izquierdo de la bisagra a la

carcasa. Vea las guras 1,

1A y 2.

ADVERTENCIA

Peligro de Choque Eléctrico

antes de hacerlo funcionar.

Desconecte el suministro de energía

antes de darle mantenimiento.

Vuelva a colocar todos los componentes

y paneles

No seguir estas instrucciones puede

ocasionar la muerte o choque eléctrico.

Figura 1

Figura 1 A Figura 2 A

Figura 2

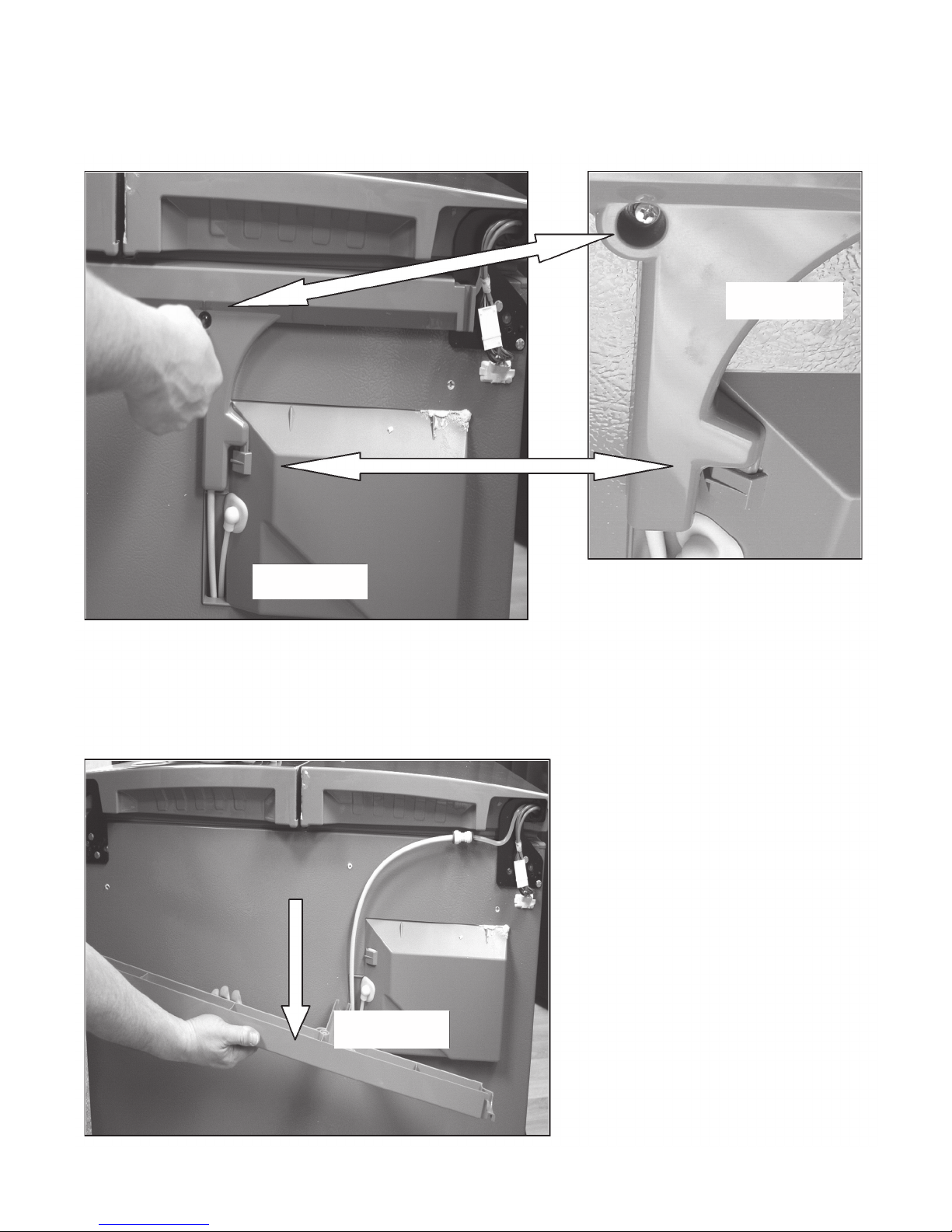

Cómo acceder a las bisagras de la puerta

NOTA: Vista desde arriba

Quite el tornillo de cabeza

Phillips que sujeta la cubierta

del tubo de agua con forma

de “T” a la carcasa, vea la

gura 3. Deslice la lengüeta

de la cubierta sacándola de la

ranura en la carcasa, vea la

gura 4.

Quite la cubierta para que los

tubos de agua y el mazo de

alambres queden expuestos,

vea la gura 5.

Figura 3

Figura 5

Figura 4

Preparación para quitar la puerta izquierda del

compartimiento del refrigerador

Instale primero la cubierta

del tubo de agua con forma

de “T”. Alinee las ranuras en

la cubierta con las placas

derecha e izquierda de las

cubiertas de las bisagras y

deslícela en su lugar, vea la

gura 8

Al mismo tiempo,

asegúrese de que la

lengüeta de la cubierta

esté dentro de la ranura,

en la parte superior de

carcasa. Luego instale

un tornillo de cabeza

Phillips, vea la gura 9.

Instale las cubiertas de

las bisagras izquierda y

derecha.

Quite los tornillos de la bisagra de 5/16” y quite las puertas. La remoción del cajón del congelador

es idéntica a los productos de dos puertas actuales. Consulte el Manual de uso y cuidado para

obtener detalles.

Desconecte el accesorio John Guest,

vea la gura 6.

Desconecte el mazo de alambres, vea

la gura 7.

NOTA: Vista desde arriba

Figura 6 Figura 7

Figura 8

Figura 9

Cómo instalar las tapas de las bisagras y la cubierta

del tubo de agua
