SERVICE Whirlpool Europe

Customer Services

Model CF 41 T

Version 8549 530 66000 Page

Technical data 2

Spare part list 3

Exploded view 4

Circuit and Wiring diagram 5

Service Manual

Horizontal Freezer

CF 41 T

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 22.04.1999 Subject to modiﬁcation

Document-No.: 4812 710 15548

SERVICE

22.04.1999 / Page 2 CF 41 T Whirlpool Europe

Doc. No: 4812 710 15548 8549 530 66000 Customer Service

Technical data

Dimensions

Height 88.4 cm

Width 112 cm

Depth 64.2 cm

Capacity

gross 390 l

Electrical connection

Voltage 110 - 127 V

Frequency 50 - 60 Hz

Compressor

Type B 1116 Z

Capacity (CECOMAF) 136 W

Refrigerant

Type R 134 a

Quantity 145 g

Thermostat switching value

Switch on temperature min. - 14 ˚C

Switch on temperature max. - 23.5 ˚C

Switch off temperature min. - 20 ˚C

Switch off temperature max. - 29.5 ˚C

SERVICE Whirlpool Europe CF41T 22.04.1999 / Page 3

Customer Service 8549 530 66000 Doc. No: 4812 710 15548

Spare part list

Model CF 41 T

Service No. 854953066000

Version 854953066000

Pos. No. 12NC Code Description

012 0 4819 528 78036 Foot

040 0 4819 417 19607 Hinge

040 7 4819 462 58187 Cover,hinge

040 8 4819 462 58354 Cover,hinge

070 7 4819 458 58384 Grid,air

101 0 4819 442 69253 Door,freezer

111 0 4819 498 78464 Handle,door

111 1 4819 462 88135 Handle,cover

130 2 4819 417 38118 Lock

130 3 4819 401 18332 Hook

130 4 4819 532 58291 Washer

130 5 4819 462 58402 Cover ,lock

130 6 4819 404 79522 Support

191 4 4819 468 18201 Gasket

204 3 4819 442 78468 Separator

241 0 4819 458 68203 Basket

252 0 4819 464 18155 Casing

301 0 4819 459 48702 Control cover

321 0 4819 381 18108 Lens red

321 1 4819 381 18246 Lens

335 0 4819 411 28789 Knob thermostat

350 0 4819 134 48511 Pilot lamp

402 0 4819 360 38628 Compressor B1116Z

442 0 4819 361 78222 Motor,fan 115v

442 1 4819 404 79496 Bracket

443 0 4819 515 38001 Fan wheel

491 0 4819 462 79046 Lid f. connection block

561 0 4812 280 68316 Monoblock AD41FR4

561 2 4819 290 68198 Connectionblock

566 2 4819 271 28766 Thermostat A 1082 R4523

614 0 4819 280 68211 Relay 115 V

740 0 4819 511 48648 Condenser

740 4 4819 404 79545 Holder

764 0 4819 480 28144 Dryer

781 0 4819 462 88134 Panel f.drain

934 2 4819 492 68431 Spring

SERVICE

22.04.1999 / Page 4 CF 41 T Whirlpool Europe

Doc. No: 4812 710 15548 8549 530 66000 Customer Service

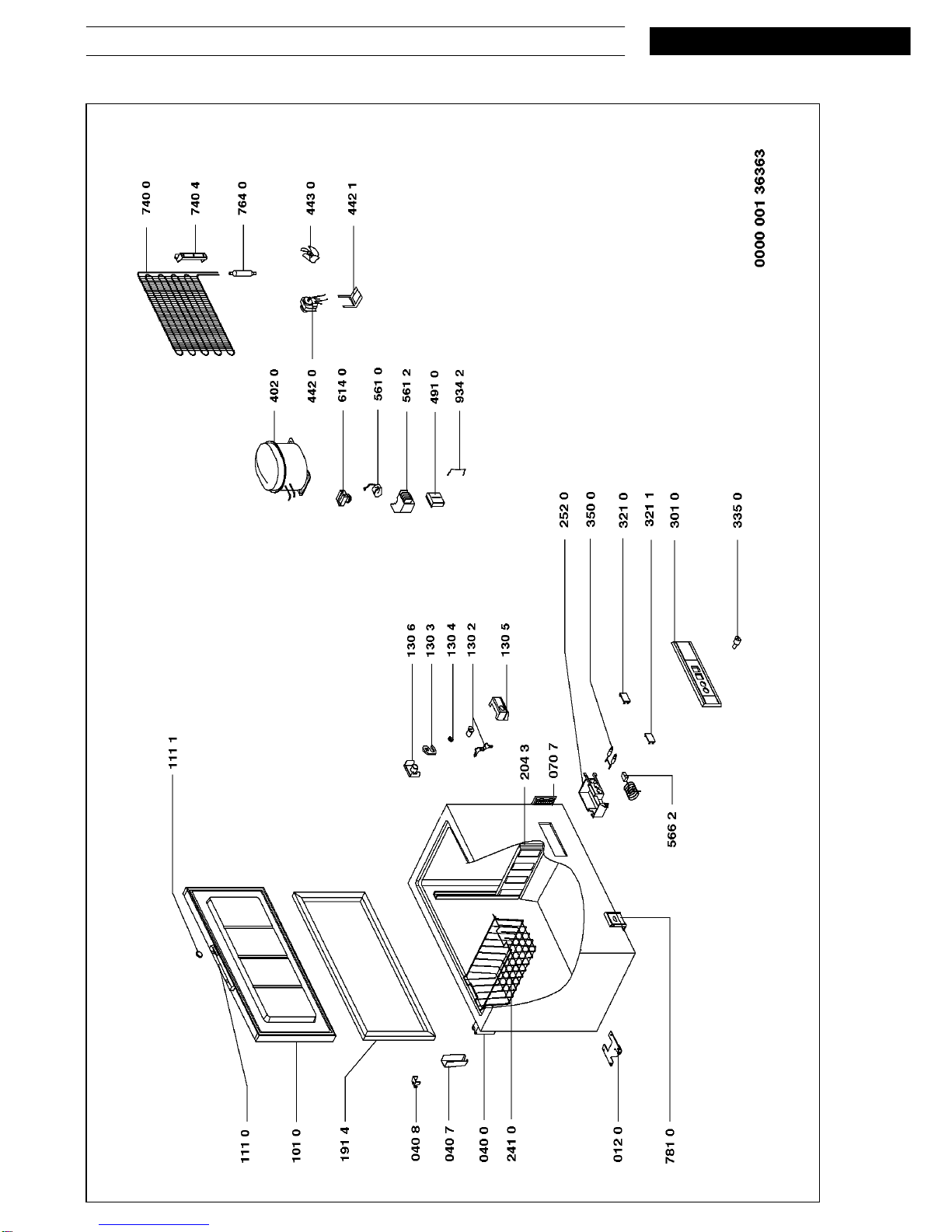

Exploded view

SERVICE Whirlpool Europe CF 41 T 22.04.1999 / Page 5

Customer Service 8549 530 66000 Doc. No: 4812 710 15548

Circuit and Wiring diagram
