Whirlpool SCS3017RB00 Manuel utilisateur

COOKTOP, BURNER AND GRATE PARTS

For Models: SCS3017RB00,SCS3017RQ00, SCS3017RS00,SCS3017RT00

(Black) (Designer White) (Stainless) (Biscuit)

1−07 Litho in U.S.A. (cre) Part No. 8186281

30" GAS COOKTOP

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

3192098 Wiring Diagram

8286304 Installation

Instructions

8286313 Use & Care Guide

3191638 Safe Cooking Tips

9759133 Safe Cooking Tips

8286314 LP Conversion

Instructions

2 Panel, Control

8286502 Black

8286503 White

8286504 Biscuit

3 Cooktop

3191242 Black

3191243 White

3191288 Stainless

8284705 Biscuit

4 Cap, Burner

6K (1)

8286153BL

Black

8286153CG

Cumberland Gray

8286153EP

Espresso

9.5K (1)

8286154BL

Black

8286154CG

Cumberland Gray

8286154EP

Espresso

12.5K (2)

8286155BL

Black

8286155CG

Cumberland Gray

8286155EP

Espresso

5 Grate

R.Hand

8285888BL

Black

8285888CG

Cumberland Gray

8285888EP

Espresso

L.Hand

8285886Bl

Black

8285886CG

Cumberland Gray

8285886EP

Espresso

7 Knob, Control (4)

8286057BL

Black

8286057WH

White

8286057BT

Biscuit

10 3193090 Seal, Foam

15 Holder, Orifice

(Includes 13 & 14)

8286513 Auxi

8286178 Semi Rapid

8286180 Rapid

16 Head, Burner

8286182 12K Rapid

8286181 6K Auxi

8286184 9K Semi−Rapid

18 4449809 Screw

Following Parts Not Illustrated

Harness, Wire

Ignitor

4456626 15"

4456627 28"

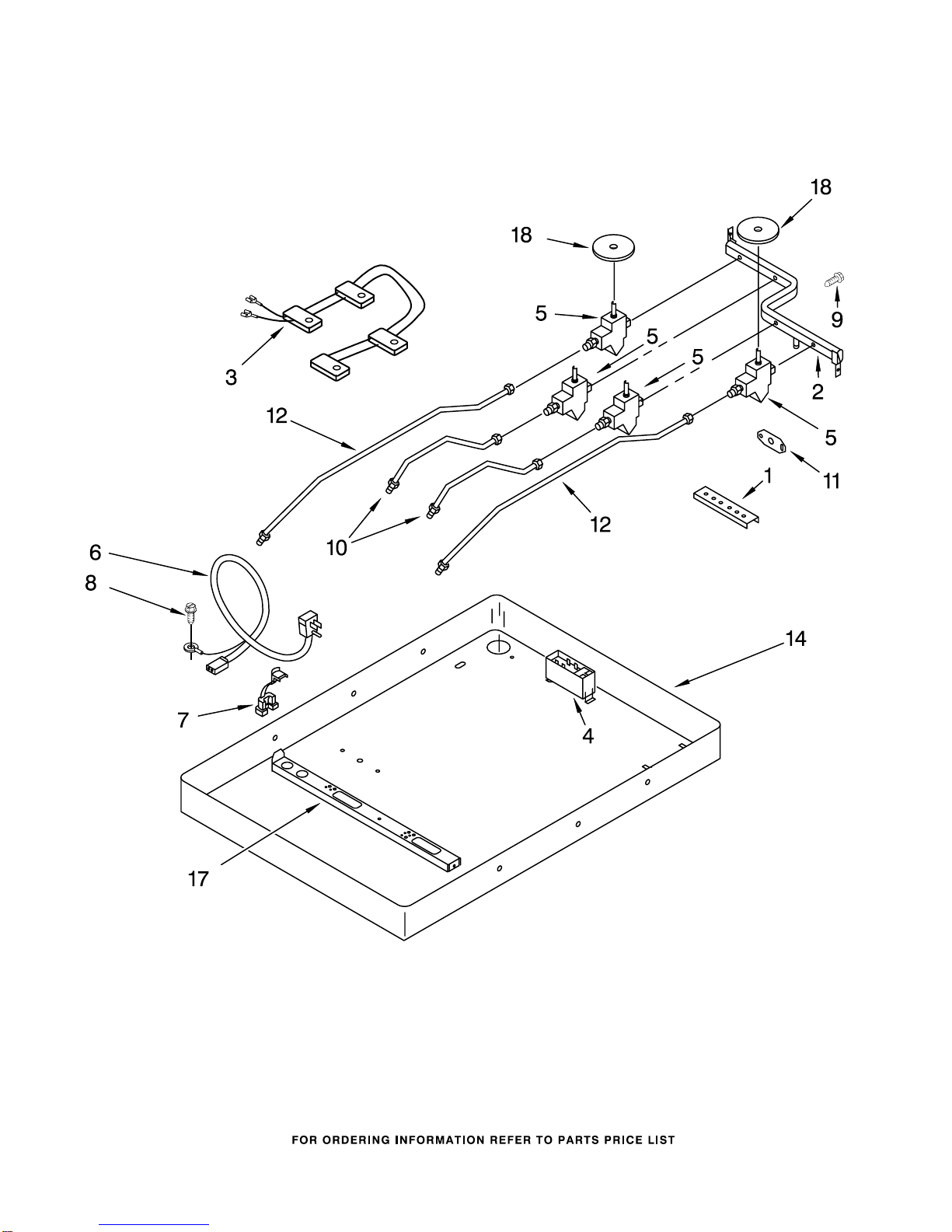

BURNER BOX, GAS VALVES, AND SWITCHES

For Models: SCS3017RB00,SCS3017RQ00, SCS3017RS00,SCS3017RT00

(Black) (Designer White) (Stainless) (Biscuit)

8186281

BURNER BOX, GAS VALVES, AND SWITCHES

For Models: SCS3017RB00,SCS3017RQ00, SCS3017RS00,SCS3017RT00

(Black) (Designer White) (Stainless) (Biscuit)

8186281

Illus. Part

No. No. DESCRIPTION

1 4455917 Bracket, (2)

Cooktop mounting

3400093 Screw

2 9759354 Pipe, Manifold

3196160 Screw (2)

3 4456905 Harness & Switches

4 8522423 Spark Module

3400843 Screw

5 Valve, Burner

4456817 LR Large (Black)

8286559 RR & LFAuxi (White)

8286560 RF Rapid (Purple)

6 3192231 Power Cord

7 4173634 Bushing, Cord

8 3177991 Screw, Ground

9 3186217 Bolt, Gas Valve

10 3191318 Tubing, Burner

RR & RF

11 3192491 Bracket, Manifold

12 3191320 Tubing, Burner

LR & LF

14 4456780 Box, Burner

3179776 Screw

17 8286099 Rail, Burner (2)

4449809 Screw

18 3191387 Seal, (4)

Switch Cover

Following Parts Not Illustrated

and Optional Parts Not Included

8286320 Gas Conversion Kit

(Natural Gas To

LP Gas)

4455918 Hardware Kit

(Mounting)
