Weed Eater ONE Manuel du propriétaire

Este producto ha sido diseñado por expertos y fabricado con cuidado según estrictas normas de calidad.

Como con todos los productos mecánicos, pueden requerirse algunos ajustes o el cambio de algunas piezas

durante la vida útil de la unidad.

Para obtener partes y servicios, contacte a nuestro distribuidor autorizado: llame al 1-800-849-1297

• Para obtener repuestos, tenga preparada la siguiente información:

a. Número de modelo/Número de I.D. del fabricante

b. Descripción de la pieza.

Para obtener asistencia técnica: llame al 1-800-829-5886

Para obtener un manual de piezas, visite nuestro sitio web: www.weedeater.com

NOTA: HOPofrecepiezasyservicioatravésdesusdistribuidoresyconcesionariosautorizados;por

lo tanto, todas las solicitudes de piezas y servicio deben dirigirse a su concesionario local.

Es la filosofía de HOP mejorar permanentemente todos sus productos. Si las características

operativas o el aspecto de su producto difiere de los descritos en este Manual, contacte a

su concesionario local para solicitar información actualizada y asistencia.

PARTES Y SERVICIOS

This product has been expertly engineered and carefully manufactured to rigid quality standards. As with all

mechanical products, some adjustments or part replacement may be necessary during the life of your unit.

For Parts and service, contact our authorized distributor: call 1-800-849-1297

• For replacement parts, have available the following information:

a. Model Number/Manufacturer's I.D. Number

b. Description of part.

For Technical Assistance: call 1-800-829-5886

For a Parts Manual, go to our website: www.weedeater.com

NOTE: HOP provides parts and service through its authorized distributors and dealers; therefore,

all requests for parts and service should be directed to your local dealer(s). The philosophy

of HOP is to continually improve all of its products. If the operating characteristics or the

appearance of your product differs from those described in this Manual, please contact

your local dealer for updated information and assistance.

PARTS AND SERVICE

09.26.11 CL Printed in the U.S.A. 532 44 66-35

Patents Pending

Please read the operator's manual carefully and make sure

you understand the instructions before using the machine.

Por favor lea cuidadosamente y comprenda

estas intrucciones antes de usar esta maquina.

Repair Parts Manual

Manual De Repuestos

WE261 / 96022001101

HOW TO USE THIS MANUAL

This manual is designed to provide the customer with a means to identify the parts on

his/her tractor when ordering repair parts. The illustrations may or may not represent the

actual assemblies; therefore, it is not recommended to use this manual as a guide to as-

semble or disassemble the tractor. Some hardware and parts are drawn larger in order

to more readily identify them.

Each tractor has its own model number.

The model number for your tractor can be found on the fender under the seat.

When ordering parts, always give the following information:

• Product - “TRACTOR”

• MODEL NUMBER - “WE261" (96022001101)”

• Part Number

• Part Description

TABLE OF CONTENTS

SCHEMATIC........................................................................................................................ 3

ELECTRICAL................................................................................................................ 4-5

CHASSIS....................................................................................................................... 6-7

DRIVE............................................................................................................................. 8-9

STEERING.....................................................................................................................10-11

MOWER DECK..............................................................................................................12-13

DECAL................................................................................................................................14

COMO UTILIZAR ESTE MANUAL

Este manual está diseñado para brindarle al comprador un medio para identificar las piezas

del tractor para cuando necesite hacer el pedido de un repuesto. Las ilustraciones pueden

o no representar los ensambles reales; por lo tanto, no se recomienda utilizar este manual

como una guía para ensamblar o desarmar el tractor. Algunos accesorios y piezas están

dibujados en tamaños más grandes para identificarlos con mayor facilidad.

Cada tractor tiene su propio número de modelo.

El número de modelo del tractor se encuentra en el guardabarros debajo del asiento.

Cuando haga el pedido de una pieza, siempre brinde la siguiente información:

• Producto: ”TRACTOR”

• NÚMERO DE MODELO: “WE261" (96022001101)”

• Número de pieza

• Descripción de la pieza

ÍNDICE

DIAGRAMA........................................................................................................................ 15

DIAGRAMA ELÉCTRICO...............................................................................................16-17

CHASIS.........................................................................................................................18-19

TRANSMISIÓN.............................................................................................................20-21

DIRECCIÓN...................................................................................................................22-23

PLATAFORMA DE LA CORTADORA DE CÉSPED......................................................24-25

CALCOMANÍAS.............................................................................................................. 26

NOTES/AVISO

1 532 43 05-88 CALCOMANÍA, PARA EL VOLANTE DE DIRECCIÓN

2 532 43 35-96 CALCOMANÍA, CORREA TRAPEZOIDAL

3 532 42 51-13 CALCOMANÍA, WARN. DEFLECTOR/CTFGR

4 532 43 05-89 CALCOMANÍA, CORTADORA DE CÉSPED/DEFLECTOR

5 532 43 34-94 CALCOMANÍA, MOTOR B&S

6 532 43 67-56 CALCOMANÍA, ADVERTENCIA, EMBRAGUE

9 532 43 73-11 CALCOMANÍA, PROTECCIÓN, MOTOR

- - 532 43 53-48 CALCOMANÍA, SOPORTE DEL MANEJO

- - 532 43 24-79 CALCOMANÍA, DERIVACIÓN

- - 532 44 66-31 MANUAL DEL OPERARIO (INGLÉS/ESPAÑOL)

- - 532 44 66-34 MANUAL DEL OPERARIO PORTUGUÉS

- - 532 44 66-35 MANUAL DEL REPUESTOS (INGLÉS/ESPAÑOL)

- - 532 44 67-85 MANUAL DEL REPUESTOS PORTUGUÉS

NOTA: Las dimensiones de todos los componentes se proporcionan en

pulgadas estadounidenses 1 pulgada = 25.4 mm

CLAVE PARTE

NO. NO. DESCRIPCIÓN

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

CALCOMANÍAS PRODUCTO NO. 960 22 00-11

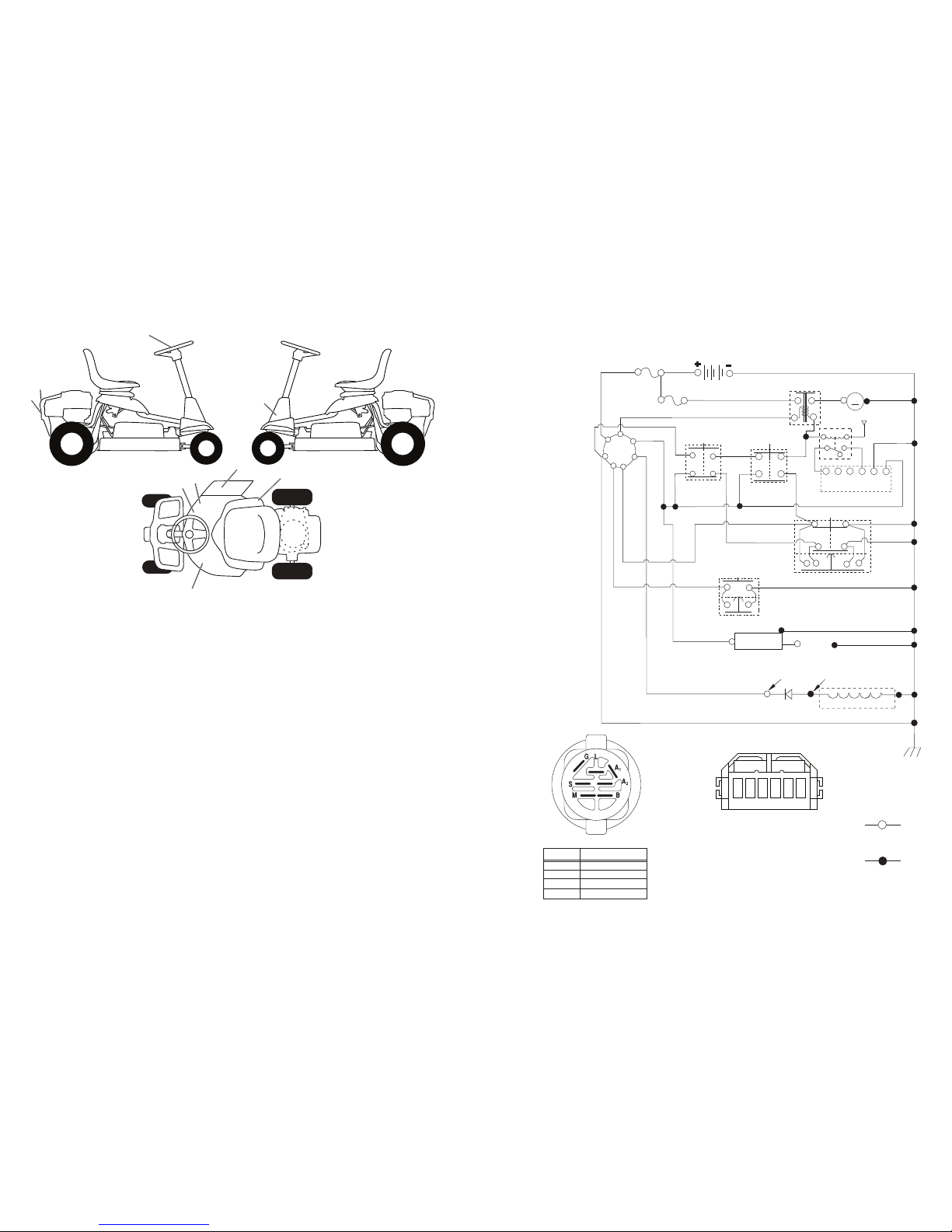

BATTERY

FUSE-40A

RED

WHITE

BLACK/WHITE

RED

GREEN

YELLOW

BLACK/WHITE

BLACK

GRAY

BLACK

RELAY

STARTER

CLUTCH / BRAKE

(PEDAL UP)

SEAT SWITCH

(NOT OCCUPIED)

IGNITION

UNIT

GA1

REVERSE SWITCH

SPARK PLUG

GAP

NOT IN REVERSE SHORTING CONNECTOR

ATTACHMENT CLUTCH

(CLUTCH OFF)

REMOVABLE

CONNECTIONS

WIRING INSULATED CLIPS

NOTE: IF WIRING INSULATED CLIPS

WERE REMOVED FOR SERVICING OF

UNIT, THEY SHOULD BE RE-INSTALLED

TO PROPERLY SECURE YOUR WIRING.

IGNITION SWITCH

CIRCUITPOSITION

OFF

B+A1

RUN/OVERRIDE

B+S+A1START

M+G+A1

B+A1RUN

“MAKE”

L+A2

NON-REMOVABLE

CONNECTIONS

STATOR

DIODE

28 VOLTS AC MIN. @ 3600 RPM

(CHARGING SYSTEM DISCONNECTED)

CHARGING SYSTEM OUTPUT

.5AMPDC@3600RPM

SCH21

STARTER

FUSE-5A

SAFETY START MODULE

ABF

RED

BLACK/WHITE

BLACK

VIOLET

BLACK

BLACK/WHITE

BLACK

BDC

SAFETY START MODULE

VIEWED FROM MATING SIDE

85 86

30 87

87A

RED

VIOLET

VIOLET TO IGN. SWITCH ‘A1’

RIDING MOWER MODEL NUMBER WE261 (96022001101)

SCHEMATIC PRODUCT NUMBER 960 22 00-11

LRV1

RIDING MOWER MODEL NUMBER WE261 (96022001101)

ELECTRICAL PRODUCT NUMBER 960 22 00-11

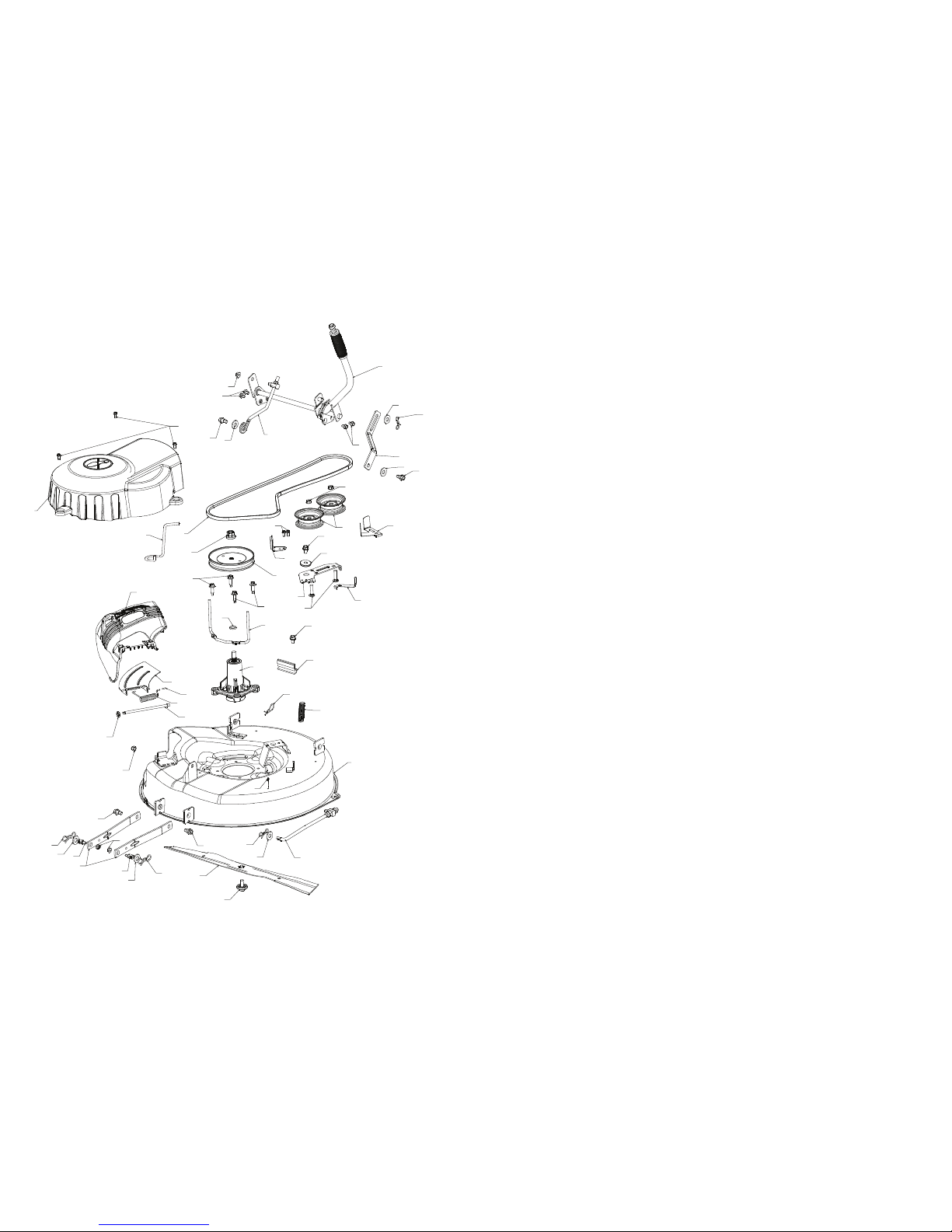

1 532 42 81-93 PLATAFORMA

2 532 19 28-70 MVA DE MANDRIL

3 532 43 25-20 SUJECIÓN, CINTA

4 532 43 25-94 POLEA, MANDRIL

5 532 42 85-78 CINTA

6 532 42 82-42 CUBIERTA, MANDRIL

7 532 43 86-91 MANIJA DE ELEVADOR, PLATAFORMA

8 532 42 91-95 ESLABÓN, ELEVADOR DE PLATAFORMA

9 532 42 93-97 ESLABÓN, AJUSTABLE

10 532 43 89-23 DEFLECTOR

11 532 42 89-68 SOPORTE, DEFLECTOR

12 532 13 14-91 VARILLA, BISAGRA

13 532 19 70-26 RESORTE, TORSIÓN

14 532 41 88-63 BRAZO, SOPORTE DE CORTADORA DE CÉSPED

15 873 90 05-00 TUERCA, CIERRE

16 532 19 51-61 ESPÁRRAGO

17 819 19 19-12 ARANDELA

18 532 19 42-09 PASADOR

19 532 19 65-39 PERNO, RESALTO

20 532 19 42-08 PASADOR

21 819 17 19-12 ARANDELA, 17/32 X 1 3/16

22 532 42 93-50 ESLABÓN, PLATAFORMA

24 532 42 95-31 RESORTE, PLATAFORMA

25 532 12 47-88 PASADOR

26 532 18 76-90 ESPACIADOR, MANDRIL

27 532 17 39-84 PERNO, MANDRIL

28 532 40 02-34 TUERCA, CIERRE

29 532 42 85-00 CUCHILLA

30 532 19 30-03 PERNO, CUCHILLA

31 532 19 31-97 POLEA, GUÍA

32 532 14 10-43 PROTECCIÓN, GUÍA

33 532 19 34-14 SUJECIÓN, GUÍA DE CINTA

34 872 11 06-12 PERNO, 3/8-16 X 1 1/2

35 532 19 94-70 BRAZO, FRENO

36 532 13 77-29 TORNILLO, 1/4-20 X 5/8

37 873 90 06-00 TUERCA, BRIDA 3/8-16

38 532 42 84-35 BRAZO, GUÍA

39 817 49 05-08 PERNO, 5/16-18 X 1/2

40 819 17 16-16 ARANDELA, CALIBRE 16

41 532 10 53-04 TAPA DE LA MANGA

42 532 11 04-52 TUERCA

48 532 43 86-10 SUJETADOR DE LA CORREA

49 532 19 90-92 ESPACIADOR DE RETENCIÓN

50 817 00 06-16 TORNILLO 3/8-16 X 1

51 532 40 47-42 PARACHOQUES

64 817 67 06-08 TORNILLO 3/8-16 X 1/2

NOTA: Las dimensiones de todos los componentes se proporcionan en

pulgadas estadounidenses 1 pulgada = 25.4 mm

CLAVE PARTE

NO. NO. DESCRIPCIÓN

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

PLATAFORMA DE LA CORTADORA DE CÉSPED PRODUCTO NO. 960 22 00-11

18 19

21 22

31 32

LRV-A_Deck_6_r2

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

PLATAFORMA DE LA CORTADORA DE CÉSPED PRODUCTO NO. 960 22 00-11

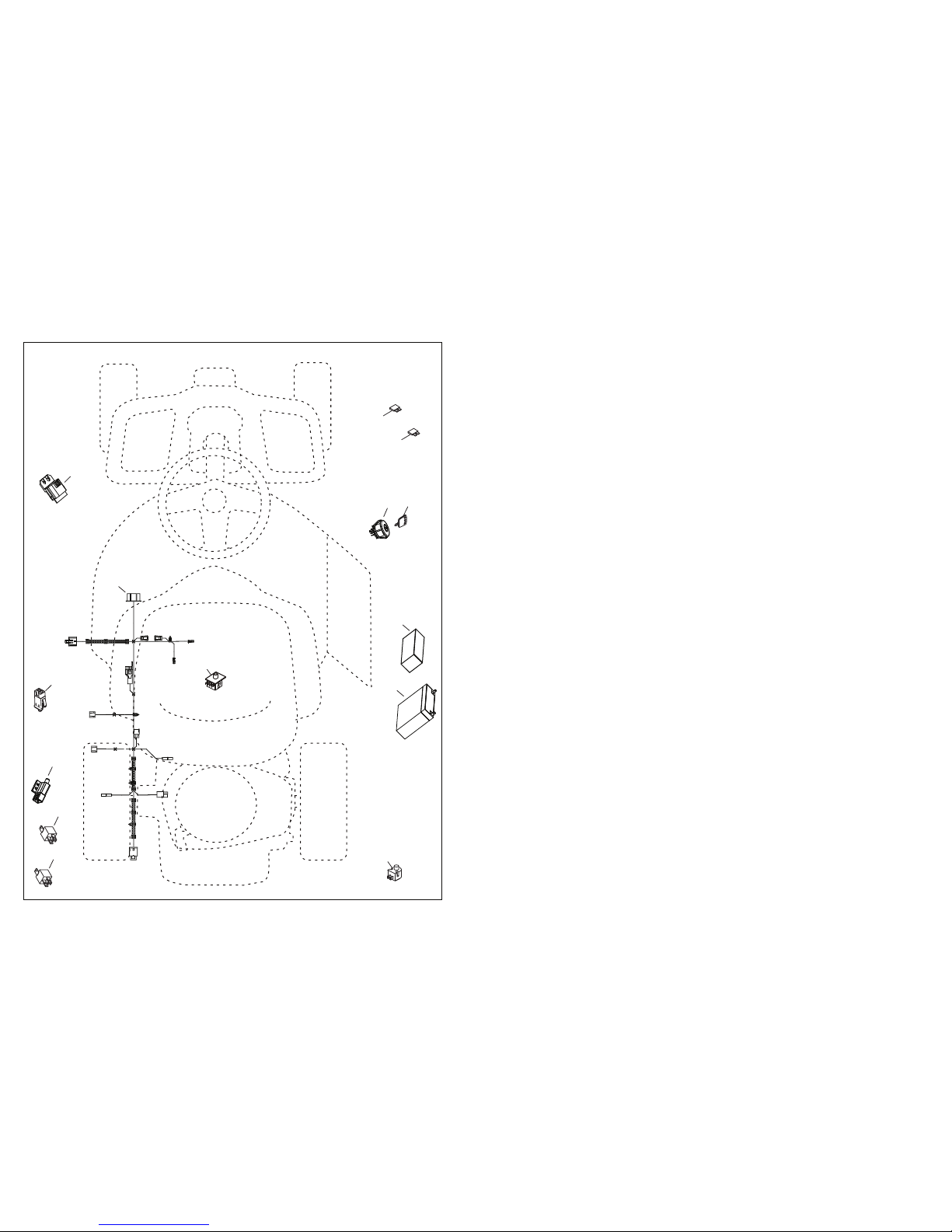

1 532 43 70-70 BATTERY

2 532 42 54-16 FOAM, POLYURETHANE

3 532 19 33-50 SWITCH, IGN, DLTA, P-IN, ROS

4 532 41 19-35 KEY/CHAIN

5 532 43 33-30 FUSE, 5A

6 532 42 59-37 FUSE, 40A

7 532 16 07-84 SWITCH, PLUNGER, NO, OLIVE

8 532 43 15-42 RELAY, 40A

9 532 10 95-53 SWITCH, INTLK,CL, MWR, GRY

10 532 17 61-38 SWITCH, INTERLOCK, NONC,GRAY

11 532 43 18-46 MODULE, STARTING, RECOIL, LRV

12 532 19 27-49 SWITCH, SEAT, DP, ROS

13 532 42 84-77 HARNESS, IGN, ELECTSTART, LRV

14 532 10 97-48 RELAY

KEY PART

NO. NO. DESCRIPTION

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

RIDING MOWER MODEL NUMBER WE261 (96022001101)

ELECTRICAL PRODUCT NUMBER 960 22 00-11

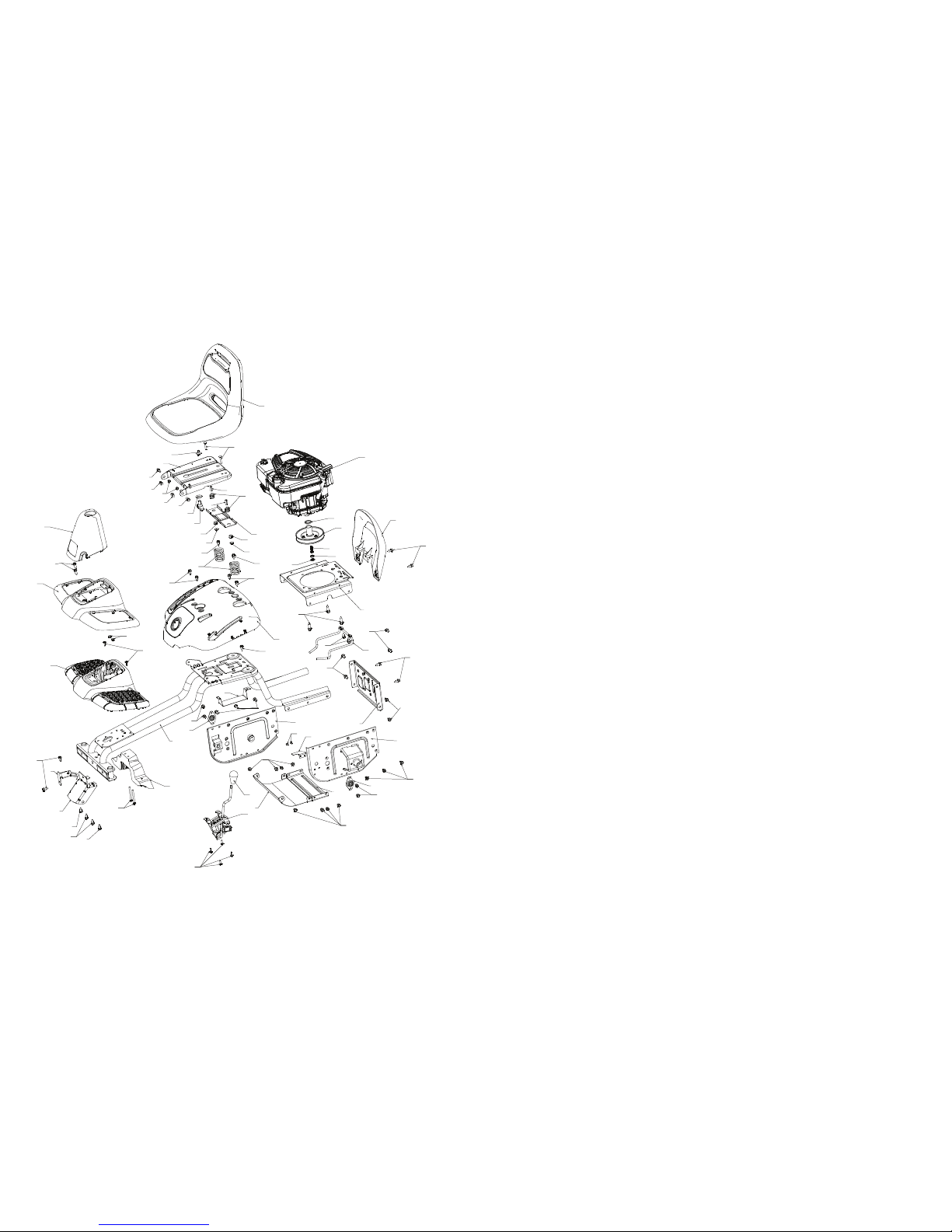

LRV-A_Chassis_1_r5

52 42

RIDING MOWER MODEL NUMBER WE261 (96022001101)

CHASSIS PRODUCT NUMBER 960 22 00-11

1 532 43 65-00 MVA DE RUEDA (FRONTAL)

2 812 00 00-01 SUJETADOR EN "E"

3 532 18 89-67 ARANDELA, ENDURECIDA

4 532 12 17-49 ARANDELA 1/4 X 3/4

5 532 43 53-24 HUSILLO DERECHO

6 532 12 49-31 WARANDELA, ENDURECIDA EMPUJE

7 532 12 49-37 EMPOTRADA, COLUMNA DE DIRECCIÓN

8 532 42 10-76 PASADOR, CLAVIJA 5/64 X 3/4

9 819 13 14-14 ARANDELA

10 532 42 80-30 SOLDADURA, EJE LWR STRG

11 532 42 80-35 ESLABÓN (LD)

12 532 42 80-36 ESLABÓN (LI)

13 874 78 05-24 PERNO, 5/16-18 X 1 1/2

14 819 13 10-16 ARANDELA

15 873 80 05-00 TUERCA, 5/16-18

16 532 42 80-44 MANGUITO, BROCHE DE DIRECCIÓN

17 532 42 82-52 SOPORTE, DIRECCIÓN SUPERIOR

18 532 19 52-27 MANGUITO, DIRECCIÓN SUPERIOR

19 817 00 05-12 PERNO, 5/16-18 X 3/4

20 532 42 80-45 SUJETADOR, RESORTE DE RETENEDOR

21 532 42 83-47 CUBIERTA, COLUMNA DE DIRECCIÓN

22 532 42 82-13 EJE, DIRECCIÓN

23 532 43 77-47 ADAPTADOR, VOLANTE

24 819 18 38-12 ARANDELA, 9/16 X 2 3/8 CALIBRE 12

25 873 94 08-00 TUERCA, CONTRATUERCA 1/2-20

26 532 44 16-14 VOLANTE, DIRECCIÓN

27 532 44 16-15 TAPA, VOLANTE

28 532 19 98-49 SUJETADOR, RESORTE DE RETENEDOR

29 532 43 53-23 HUSILLO IZQUIERDO

30 532 43 64-99 CASQUILLO

31 819 34 32-10 ARANDELA 1-1/16 X 2 X CALIBRE 10

45 532 16 54-92 PERNO 5/16-18 X .561

NOTA: Las dimensiones de todos los componentes se proporcionan en

pulgadas estadounidenses 1 pulgada = 25.4 mm

CLAVE PARTE

NO. NO. DESCRIPCIÓN

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

DIRECCIÓN PRODUCTO NO. 960 22 00-11

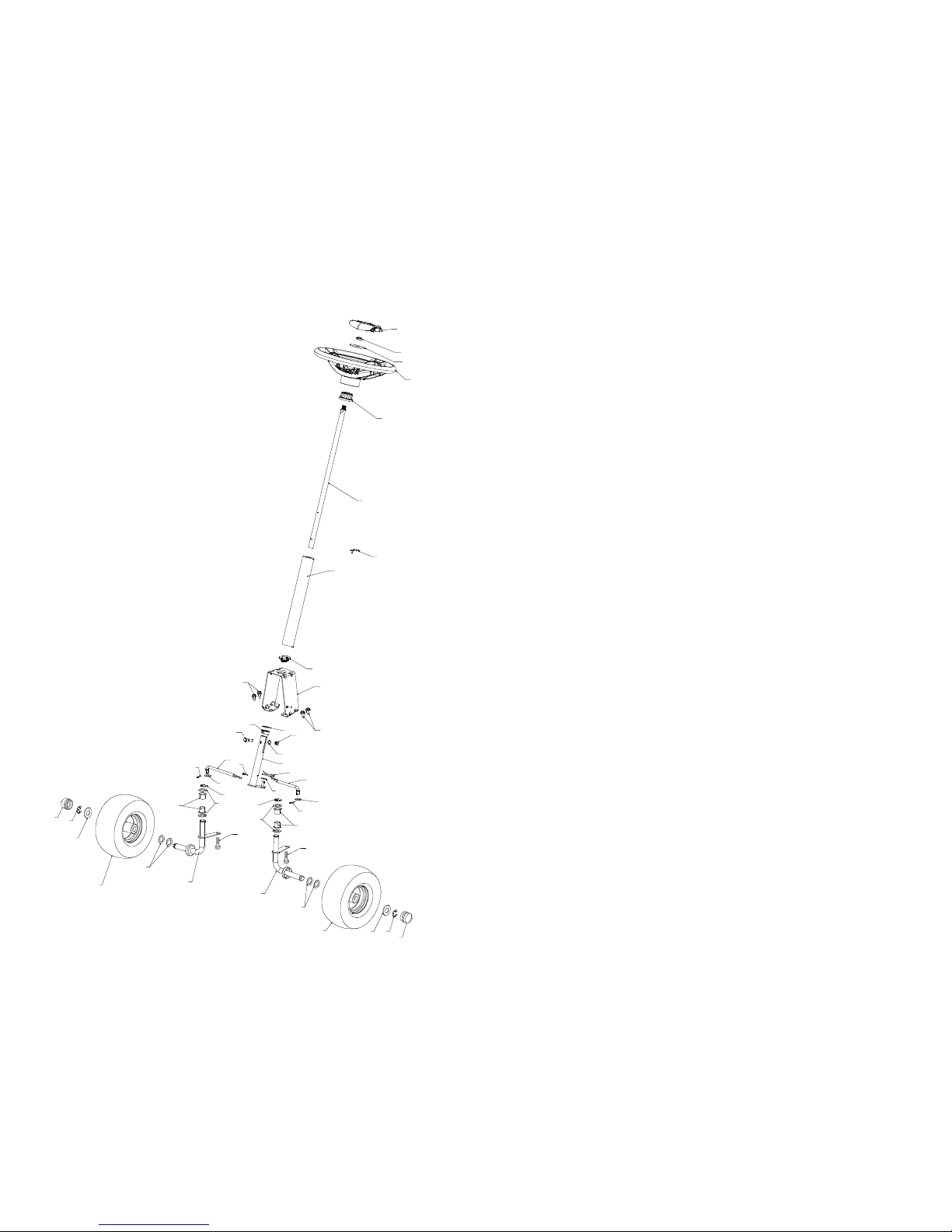

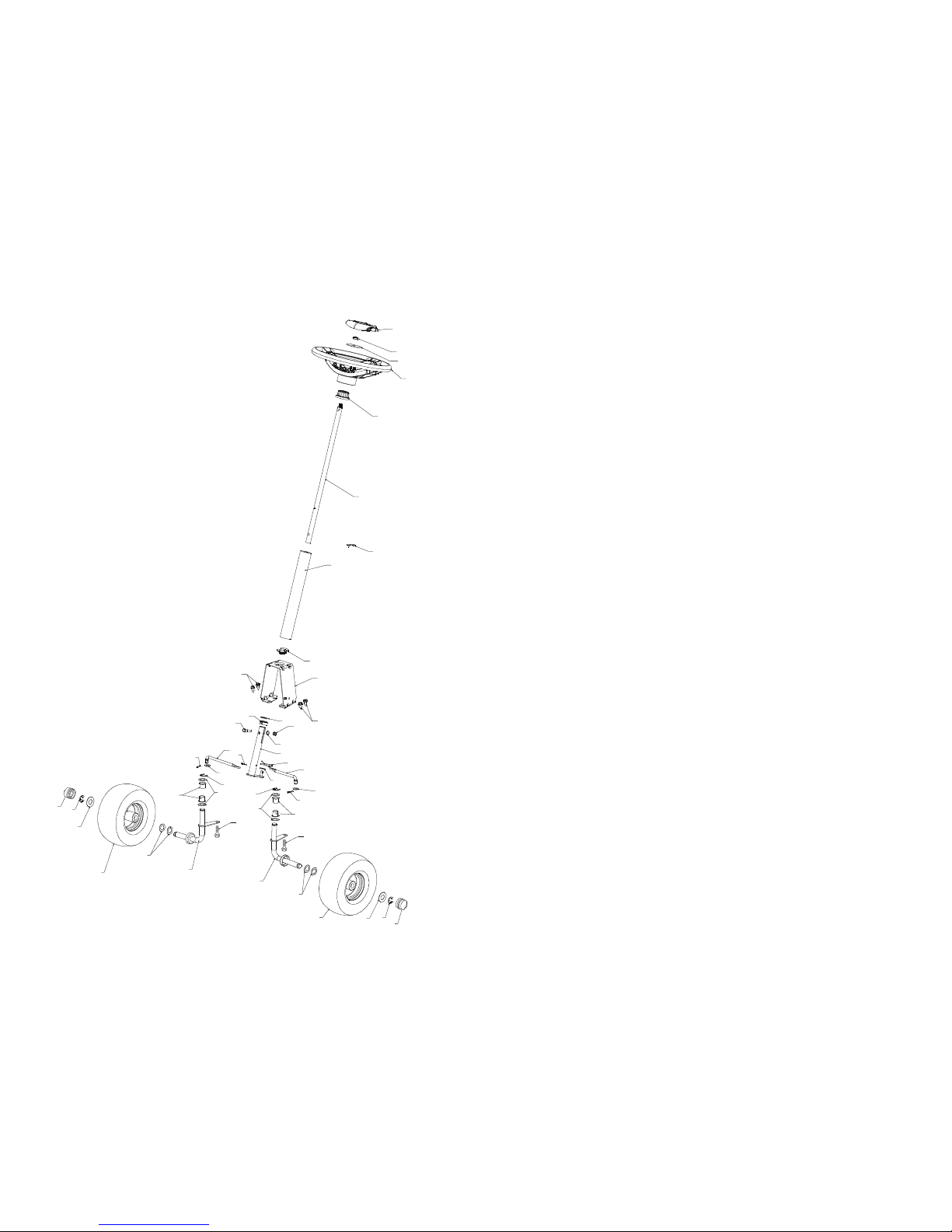

LRV-A_Steering_1_r5

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

DIRECCIÓN PRODUCTO NO. 960 22 00-11

1 532 42 80-48 WELDMENT, CHASSIS

2 532 42 82-44 SUPPORT, AXLE RH

3 532 42 82-47 SUPPORT, AXLE LH

4 532 42 83-46 SHIELD, TRANSAXLE FRONT

5 532 42 81-10 BRACE, AXLE CROSS

6 532 42 81-09 COVER, FRICTION DRIVE

7 532 42 80-40 PLATE, ENGINE

8 532 42 85-76 BRACKET, CHASSIS FRONT

9 532 42 88-56 BRACKET, STEERING SUPPORT

10 532 19 55-30 PAN, SEAT

11 532 17 46-48 BRACKET, SWITCH MOUNTING

12 532 43 68-91 BOOT, DUST

13 532 43 64-96 COVER, FOOT REST

14 532 42 82-50 STRUCTURE, FOOT REST

15 532 42 82-49 SUPPORT, FOOT REST

16 532 43 64-97 FENDER, CONTROL

17 532 42 83-48 GUARD, ENGINE

18 – – – – – – ENGINE, 12S907-2411-B1 (438113)

(ORDER PARTS FROM ENGINE

MANUFACTURER.)

19 532 42 89-86 KEEPER, BELT

20 532 42 80-46 BRACKET, BATTERY

21 532 42 98-15 LEVER, SWITCH

22 532 42 88-26 DECK CLUTCH ASM

23 532 14 98-46 KNOB

24 532 41 63-58 SCREW, NO. 10

25 872 14 04-24 BOLT, CARRIAGE 1/4-20 X 3

26 873 51 04-00 NUT, 1/4-20

27 532 43 00-87 SPACER, ENGINE

28 532 42 83-01 DISC, FRICTION ASM

29 532 43 08-17 BOLT, SCKT HD 3/8-24 X 1 .25

30 532 43 04-70 BEARING

31 532 43 73-22 SPACER, NEUTRAL

32 817 49 05-06 BOLT, HEX WSH HD 5/16-18 X 3/8

33 532 12 41-81 SPRING, SEAT

34 532 12 12-50 SPRING

35 872 05 04-12 BOLT, 1/4-20 X 1 1/2

36 532 12 70-18 BOLT, SHOULDER

37 819 17 19-12 WASHER, 17/32 X 1 3/16

38 532 16 63-69 KNOB, SEAT

39 532 13 43-00 SPACER

40 532 12 12-48 BUSHING, NYLON SNAP

41 532 12 39-76 NUT, LOCK

42 532 17 18-52 BOLT, 5/16-18 SHOULDER

43 873 80 05-00 NUT, 5/16-18

44 532 44 06-92 SEAT

45 817 00 05-12 BOLT, 5/16-18 X 3/4

46 817 49 05-08 BOLT, 5/16-18 X 1/2

47 532 08 67-77 SCREW

48 532 40 89-81 BEARING, FLANGE, BALL

49 817 06 05-16 SCREW, 5/16-18 X1

50 532 16 54-92 BOLT, SHOULDER, 5/16-18 X .561

52 532 14 50-06 CLIP PUSH-IN HINGED

KEY PART

NO. NO. DESCRIPTION

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

RIDING MOWER MODEL NUMBER WE261 (96022001101)

CHASSIS PRODUCT NUMBER 960 22 00-11

115

116

102

29 30

34 35

LRV-A_Drive_2_r1

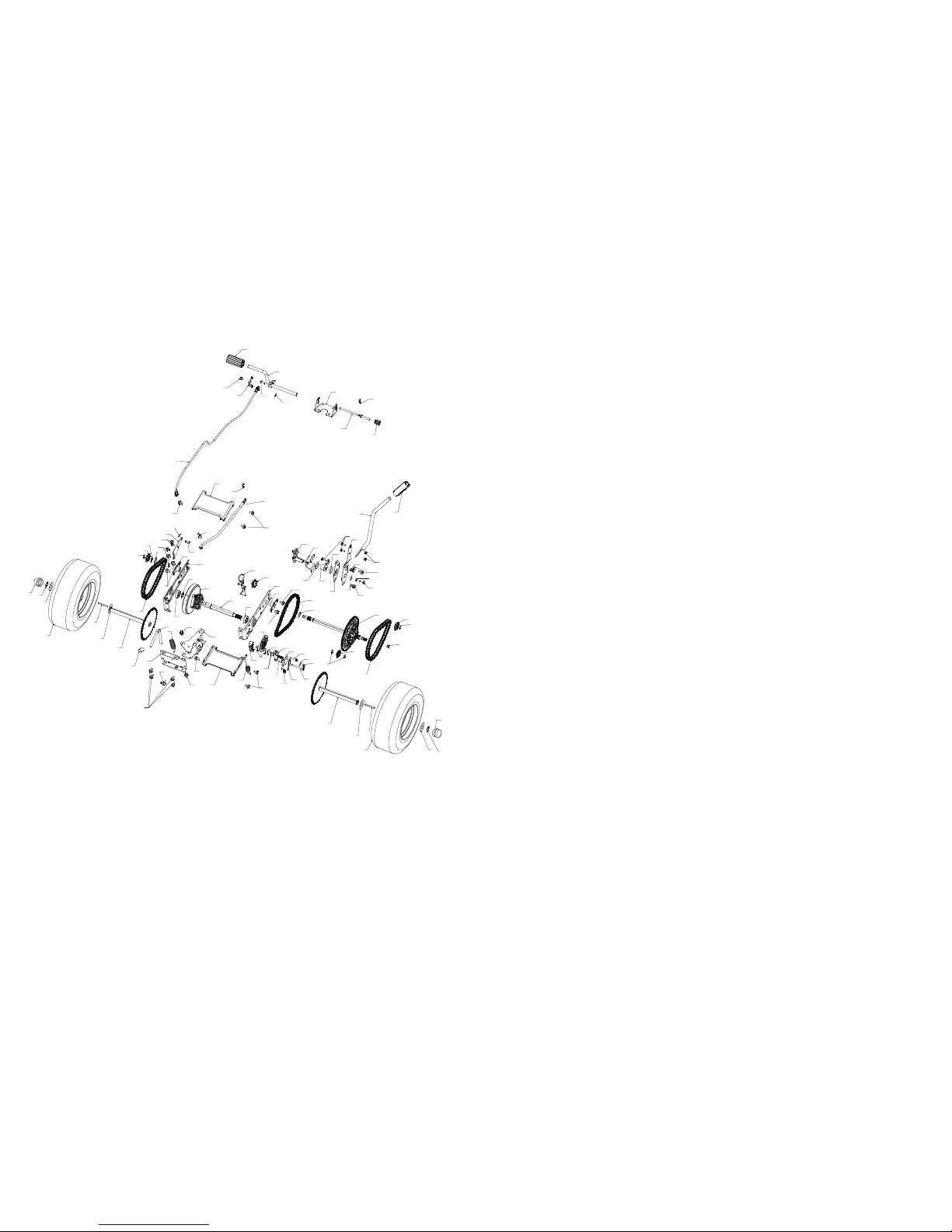

RIDING MOWER MODEL NUMBER WE261 (96022001101)

DRIVE PRODUCT NUMBER 960 22 00-11

- - 532 43 61-44 SERVICIO CONJUNTOS,

TRANSEJE

1 532 43 69-15 MVA DE RUEDA

(POSTERIOR)

2 532 12 17-48 ARANDELA, CALIBRE 16

3 812 00 00-01 SUJETADOR EN E

4 532 12 35-83 LLAVE. CUADRADO

5 532 42 79-39 SOLDADURA. EJE DEL

IMPULSOR

6 532 42 80-69 IMPULSOR DE CADENA

7 532 42 78-73 RUEDA DENTADA. 9

DIENTE RANURADO

8 812 10 00-09 ANILLO, BROCHE

10 532 42 88-76 MVA DIFERENCIAL

11 532 00 13-70 ARANDELA, EMPUJE

12 532 43 06-45 CADENA, IMPULSOR

PRINCIPAL

13 532 43 08-45 MANGUITO

14 532 43 85-68 ABRAZADERA, PORTADOR

15 532 12 47-93 MVA DE COJINETE

16 532 42 79-26 ENTRADA DEL EJE

17 532 43 72-81 RUEDA, FRICCIÓN A5M

18 532 42 47-59 BRAZODESPLAZAMIENTO

19 532 43 08-70 VARILLA, DERIVACIÓN

20 532 42 79-97 PARTE POSTERIOR DEL

PORTA DOR DE SOPORTE

21 532 42 80-77 RESORTE, PORTADOR

22 532 42 80-76 RESORTE, FRENO

23 532 43 13-74 RESORTE, DERIVACIÓN

24 532 42 79-95 CAJA DE PORTADOR DE

SO PORTE

25 532 42 83-03 ESLABÓN,

DESPLAZAMIENTO

26 532 42 98-16 BRAZO. EMBRAGUE

27 532 42 90-53 PALANCA DE

DESPLAZAMIEN TO DE

SOLDADURA

28 532 42 83-02 SOPORTE, PALANCA DE

DES PLAZAMIENTO

29 532 17 48-40 ARANDELA, NAILON

30 532 44 43-04 PALANCA DE

DESPLAZAMIEN TO DE

CUBO

31 532 42 90-55 ESPACIADOR, NAILON

32 532 42 84-64 ABRAZADERA MNTG

BRAZO DEDESPLAZA

MIENTO

33 532 42 84-61 ABRAZADERA,

FLEXIONADOR DE

PALANCA DE CAMBIOS

34 532 42 84-62 BRAZO DE

DESPLAZAMIENTODEL

TUBO

35 532 41 15-55 AGARRE, MANIJA

36 872 11 04-06 PERNO,CARRO-114-20X3/4

37 873 80 04-00 TUERCA CIERRE DE

NAILON 114-20

38 532 16 54-92 PERNO, REBORDE

39 874 78 04-12 PERNO, 1/4-20 X 3/4

40 810 04 04-00 ARANDELA, CIERRE

NOTA: Las dimensiones de todos los componentes se

proporcionan en pulgadas estadounidenses

1 pulgada = 25.4 mm

CLAVE PARTE

NO. NO. DESCRIPCIÓN CLAVE PARTE

NO. NO. DESCRIPCIÓN

41 819 09 12-10 ARANDELA PLANA

42 532 16 60-02 ARANDELA, SERRADA

43 873 68 04-00 TUERCA, CIERRE DE

CORONA 114-20

45 817 49 04-36 TORNILLO 1/4-20 X 2 114

46 819 09 10-16 ARANDELA

47 817 49 04-20 TORNILLO, 1/4-20 X 1 1/2

48 532 43 02-49 FRENO DE PLACA

ANTIGIRATORIO

49 532 43 02-45 RESORTE,RETORNODEL

FRENO

50 532 42 80-21 BRAZO, FRENO

51 532 43 02-47 RETORNO DE

ESPACIADOR

52 532 42 80-78 MORDAZA, MVA DE

FRENO

53 877 01 08-10 PASADOR, CLAVIJA 1/4

54 532 42 80-19 PLACA, PASTILLA DE

FRENO

55 532 42 80-17 FRENO DE DISCO

56 532 43 52-53 ROTOR, FRENO

57 532 42 80-16 TAPA, PINZA DE FRENO

58 532 12 47-88 PASADOR, RETENEDOR

59 817 49 05-08 PERNO, 5/16-16 X 112

60 532 44 08-55 CABLE, FRENO

61 532 42 79-45 SOLDADURA, PEDAL

62 532 42 96-78 VARILLA, FRENO DE

ESTACIO NAMIENTO

63 877 10 08-12 PASADOR, HORQUILLA

.25 X .75

64 532 42 10-76 PASADOR, CHAVETA 5/64

X 3/4

65 532 42 93-25 ABRAZADERA, SOPORTE

DE FRENO

66 532 42 96-94 PEDAL DE CUBIERTA

67 532 42 96-93 CUBIERTA, PEDAL DE

FRENO

68 817 49 04-06 TORNILLO, 1/4-20 X 3/8

69 532 42 80-70 ENSAMBLE DE CABLE DE

ABRAZADERA

70 817 00 05-12 PERNO, 5/16-18 X 3/4

71 532 43 64-99 CASQUILLO

72 812 00 00-02 ANILLO "E" #5133-62

73 532 42 95-19 PIÑÓN

74 532 43 78-41 CADENA LRV

75 532 43 34-95 LOCA

102 532 08 67-77 TORNILLO

115 532 14 00-62 TAPA DEL ÉMBOLO

116 873 90 06-00 TUERCA CIERRE 3/8-16

UNC

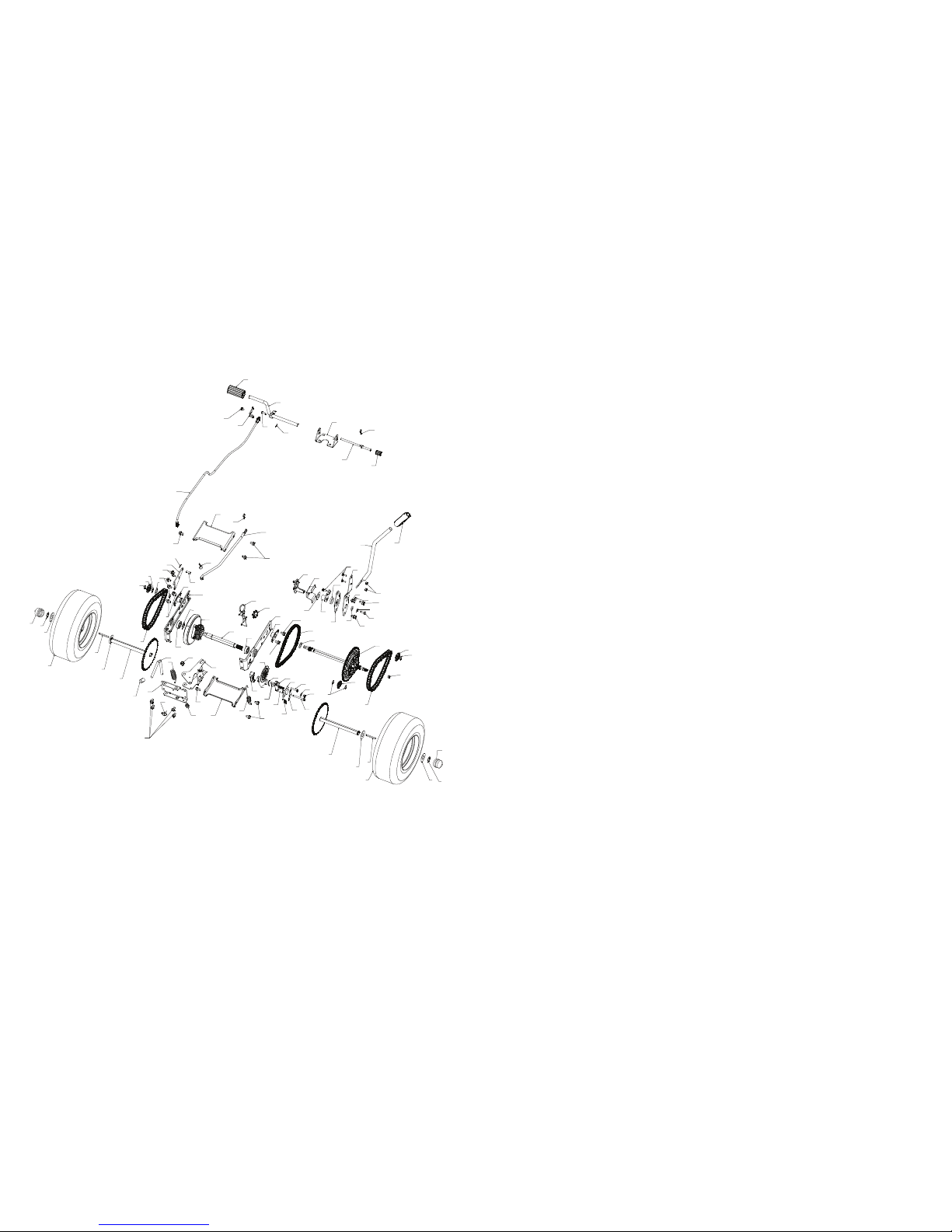

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

TRANSMISIÓN PRODUCTO NO. 960 22 00-11

115

116

102

29 30

34 35

LRV-A_Drive_2_r1

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

TRANSMISIÓN PRODUCTO NO. 960 22 00-11

KEY PART

NO. NO. DESCRIPTION KEY PART

NO. NO. DESCRIPTION

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

- - 532 43 61-44 SERVICE KIT, TRANSAXLE

1 532 43 69-15 WHEEL ASM (REAR)

2 532 12 17-48 WASHER, 16 GA.

3 812 00 00-01 E-CLIP

4 532 12 35-83 KEY. SQUARE

5 532 42 79-39 WELDMENT. DRIVE AXLE

6 532 42 80-69 CHAIN DRIVE

7 532 42 78-73 SPROCKET. 9 TOOTH

SPLINED

8 812 10 00-09 RING, SNAP

10 532 42 88-76 DIFFERENTIAL ASM

11 532 00 13-70 WASHER, THRUST

12 532 43 06-45 CHAIN, PRIMARY DRIVE

13 532 43 08-45 BUSHING

14 532 43 85-68 BRACKET, CARRIER

15 532 12 47-93 BEARING ASM

16 532 42 79-26 SHAFT INPUT

17 532 43 72-81 WHEEL, FRICTION A5M

18 532 42 47-59 ARM, SHIFT

19 532 43 08-70 ROD, BYPASS

20 532 42 79-97 BRACE CARRIER REAR

21 532 42 80-77 SPRING, CARRIER

22 532 42 80-76 SPRING, BRAKE

23 532 43 13-74 SPRING, BYPASS

24 532 42 79-95 BRACE CARRIER BOX

25 532 42 83-03 LINK, SHIFT

26 532 42 98-16 ARM. CLUTCH

27 532 42 90-53 WELDMENT SHIFT LEVER

28 532 42 83-02 SUPPORT, SHIFT LEVER

29 532 17 48-40 WASHER, NYLON

30 532 44 43-04 HUB SHIFT LEVER

31 532 42 90-55 SPACER, NYLON

32 532 42 84-64 MNTG BRKT. SHIFT ARM

33 532 42 84-61 BRACKET, SHIFTER FLEX

34 532 42 84-62 TUBE SHIFT ARM

35 532 41 15-55 GRIP, HANDLE

36 872 11 04-06 BOLT,CARRIAGE-114-20X3/4

37 873 80 04-00 NUT NYLON LOCK 114-20

38 532 16 54-92 BOLT, SHOULDER

39 874 78 04-12 BOLT, 1/4-20 X 3/4

40 810 04 04-00 WASHER, LOCK

41 819 09 12-10 WASHER FLAT

42 532 16 60-02 WASHER, SERRATED

43 873 68 04-00 NUT, CROWN LOCK 114-20

45 817 49 04-36 SCREW 1/4-20 X 2 114

46 819 09 10-16 WASHER

47 817 49 04-20 SCREW, 1/4-20 X 1 1/2

48 532 43 02-49 PLATE BRAKE ANTI - ROTATE

49 532 43 02-45 SPRING, BRAKE RETURN

50 532 42 80-21 ARM, BRAKE

51 532 43 02-47 SPACER RETURN

52 532 42 80-78 CALIPER, BRAKE ASM

53 877 01 08-10 PIN, DOWEL 1/4

54 532 42 80-19 PLATE, BRAKE PAD

55 532 42 80-17 PUCK BRAKE

56 532 43 52-53 ROTOR, BRAKE

57 532 42 80-16 CAP, BRAKE CALIPER

58 532 12 47-88 PIN, RETAINER

59 817 49 05-08 BOLT, 5/16-16 X 112

60 532 44 08-55 CABLE, BRAKE

61 532 42 79-45 WELDMENT, PEDAL

62 532 42 96-78 ROD, PARKING BRAKE

63 877 10 08-12 PIN, .25 X .75 CLEVIS

64 532 42 10-76 PIN, COTTER 5/64 X 3/4

65 532 42 93-25 BRACKET, BRAKE SUPPORT

66 532 42 96-94 COVER PEDAL

67 532 42 96-93 COVER, BRAKE PEDAL

68 817 49 04-06 SCREW, 1/4-20 X 3/8

69 532 42 80-70 BRAKE CABLE MOUNT

70 817 00 05-12 BOLT, 5/16-18 X 3/4

71 532 43 64-99 CAP HUB AXLE

72 812 00 00-02 E RING #5133-62

73 532 42 95-19 SPROCKET II TOOTH

SPLINED

74 532 43 78-41 TENSION LRV CHAIN

75 532 43 34-95 SPROCKET IDLER

102 532 08 67-77 THREAD CUTTER

115 532 14 00-62 PLUNGER CAP

116 873 90 06-00 NUT LOCK 3/8-16 UNC

RIDING MOWER MODEL NUMBER WE261 (96022001101)

DRIVE PRODUCT NUMBER 960 22 00-11

LRV-A_Steering_1_r5

RIDING MOWER MODEL NUMBER WE261 (96022001101)

STEERING PRODUCT NUMBER 960 22 00-11

1 532 42 80-48 SOLDADURA, CHASIS

2 532 42 82-44 SOPORTE (LI)

3 532 42 82-47 SOPORTE (LD)

4 532 42 83-46 CORAZA, FRENTE DE TRANSEJE

5 532 42 81-10 SOPORTE, CRUZ DEL EJE

6 532 42 81-09 CUBIERTA, IMPULSOR DE FRICCIÓN

7 532 42 80-40 PLACA, MOTOR

8 532 42 85-76 ABRAZADERA, FRENTE DE CHASIS

9 532 42 88-56 ABRAZADERA, SOPORTE DE DIRECCIÓN

10 532 19 55-30 TABLA, ASIENTO

11 532 17 46-48 ABRAZADERA. MONTAJE DE INTERRUPTOR

12 532 43 68-91 FUNDA, POLVO

13 532 43 64-96 CUBIERTA, DESCANSO PARA PIE

14 532 42 82-50 ESTRUCTURA, DESCANSO PARA PIE

15 532 42 82-49 SOPORTE, DESCANSO PARA PIE

16 532 43 64-97 CONTROL DE DEFENSA

17 532 42 83-48 PROTECCIÓN, MOTOR

18 – – – – – – MOTOR, 12S907-2411-B1 (438113) (HAGA EL

PEDIDO DE LAS PIEZAS AL FABRICANTE DEL

MOTOR.)

19 532 42 89-86 SUJECIÓN, CINTA

20 532 42 80-46 ABRAZADERA, BATERÍA

21 532 42 98-15 PALANCA, INTERRUPTOR

22 532 42 88-26 MVA DE PLATAFORMA DE EMBRAGUE

23 532 14 98-46 PERILLA

24 532 41 63-58 TORNILLO, NO. 10

25 872 14 04-24 PERNO, CARRO - 1/4-20 X 3

26 873 51 04-00 TUERCA, 1/4-20

27 532 43 00-87 ESPACIADOR, MOTOR

28 532 42 83-01 DISCO, MVA DE FRICCIÓN

29 532 43 08-17 PERNO, SCKT HD 3/8-24 X 1 .25

30 532 43 04-70 COJINETE

31 532 43 73-22 ESPACIADOR

32 817 49 05-06 PERNO, 5/16-18 X 3/8

33 532 12 41-81 RESORTE, ASIENTO

34 532 12 12-50 RESORTE

35 872 05 04-12 PERNO, 1/4-20 X 1 1/2

36 532 12 70-18 PERNO, RESALTO

37 819 17 19-12 ARANDELA, 17/32 X 1 3/16

38 532 16 63-69 PERILLA, ASIENTO

39 532 13 43-00 ESPACIADOR

40 532 12 12-48 MANGUITO, BROCHE DE NAILON

41 532 12 39-76 TUERCA, CIERRE

42 532 17 18-52 PERNO, REBORDE 5/16-18

43 873 80 05-00 TUERCA, 5/16-18

44 532 44 06-92 ASIENTO

45 817 00 05-12 PERNO, 5/16-18 X 3/4

46 817 49 05-08 PERNO, 5/16-18 X 1/2

47 532 08 67-77 TORNILLO

48 532 40 89-81 RODAMIENTO DE LA BRIDA

49 817 06 05-16 TORNILLO 5/16-18 X 1

50 532 16 54-92 PERNO, 5/16-18 X .561

52 532 14 50-06 ABRAZADERA

NOTA: Las dimensiones de todos los componentes se proporcionan en

pulgadas estadounidenses 1 pulgada = 25.4 mm

CLAVE PARTE

NO. NO. DESCRIPCIÓN

CORTADORA DE CÉSPED MODELO NO. WE261 (96022001101)

CHASIS PRODUCTO NO. 960 22 00-11

Autres manuels pour ONE

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Weed Eater Tondeuse à gazon

Weed Eater

Weed Eater 183670 Manuel utilisateur

Weed Eater

Weed Eater 177677 Manuel utilisateur

Weed Eater

Weed Eater WET2242STC Manuel utilisateur

Weed Eater

Weed Eater WET2242STC Manuel utilisateur

Weed Eater

Weed Eater WET2242STD Manuel utilisateur

Weed Eater

Weed Eater WE14542K Manuel utilisateur

Weed Eater

Weed Eater 181544 Manuel utilisateur

Weed Eater

Weed Eater 182983 Manuel utilisateur

Weed Eater

Weed Eater 166301 Manuel utilisateur

Weed Eater

Weed Eater One WE261 Manuel utilisateur

Weed Eater

Weed Eater HD13538 Manuel utilisateur

Weed Eater

Weed Eater WE12538H Manuel utilisateur

Weed Eater

Weed Eater WET2242STB Manuel utilisateur

Weed Eater

Weed Eater 961140007 Manuel du propriétaire

Weed Eater

Weed Eater 96114000409 Manuel du propriétaire

Weed Eater

Weed Eater WE12538K Manuel utilisateur

Weed Eater

Weed Eater 164835 Manuel utilisateur

Weed Eater

Weed Eater 184071 Manuel utilisateur

Weed Eater

Weed Eater wex40r22 Manuel utilisateur

Weed Eater

Weed Eater W14538 Manuel utilisateur

Weed Eater

Weed Eater 435057 Manuel utilisateur

Weed Eater

Weed Eater WELRVBA30 Manuel utilisateur

Weed Eater

Weed Eater WE12538K Manuel utilisateur

Weed Eater

Weed Eater WE5N22SH4F Manuel du propriétaire

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur

Stihl

Stihl RMA 443 PV Manuel utilisateur
