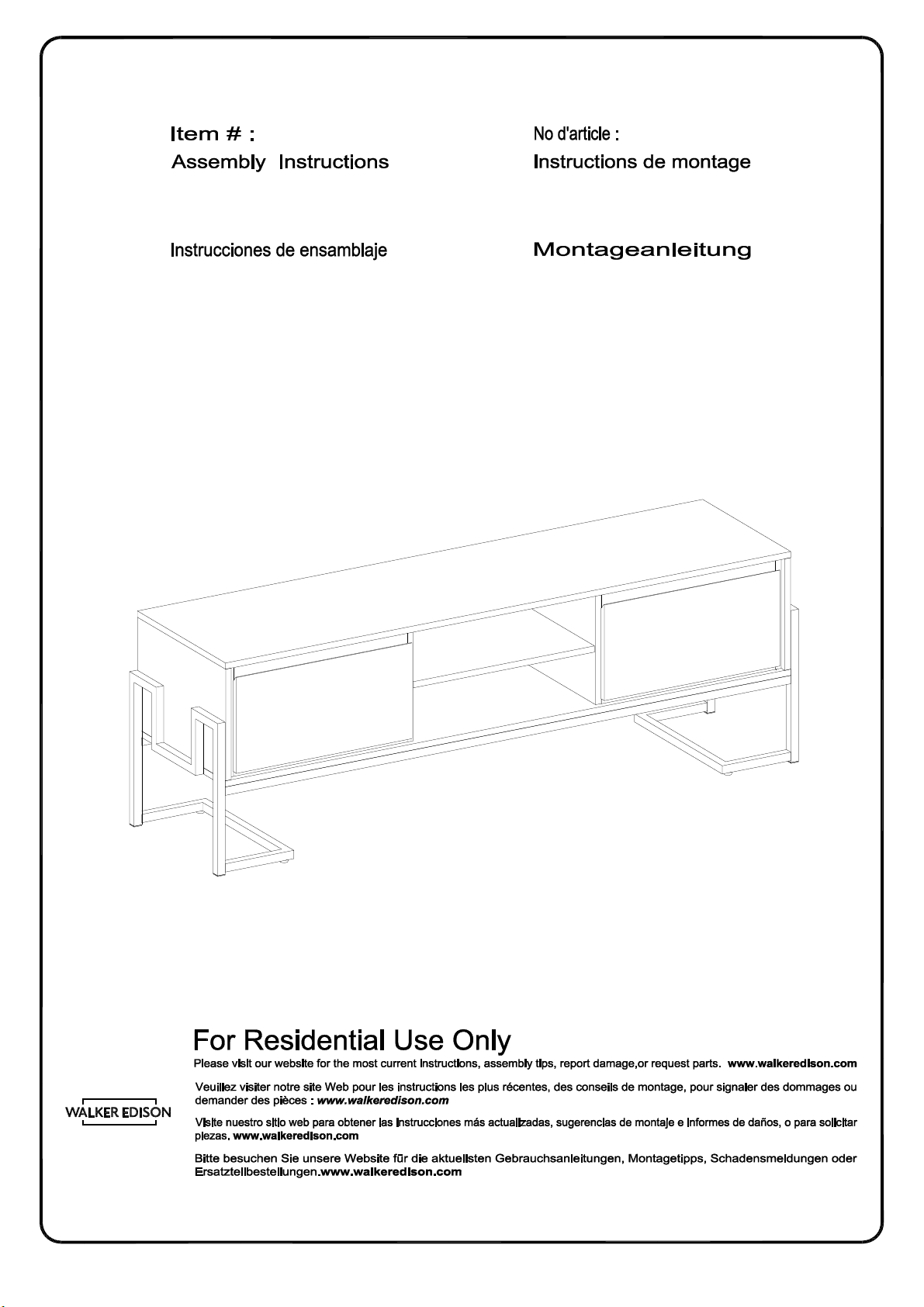

Walker Edison BTTM3F Manuel utilisateur

Revised 09/08/2022 (I)

Ítem N.°: Artikel# :

BTTM3F BTTM3F

1 页

VIII. Drill may be needed for securing product to wall.

General Assembly Guidelines

I. Ensure that all parts and hardware are available before beginning assembly.

II. Follow each step carefully to ensure the proper assembly of this product.

III. Two people are recommended for ease in the assembly of this product.

IV. The three main types of hardware used to assemble this product are: wood

dowels, screws and bolts.

V. The provided glue is to secure wood dowels in place. When first inserting dowels,

locate the appropriate hole for the dowel, place a small amount of glue in the hole

and insert the dowel. Wipe away excess glue immediately.

In future assembly steps when dowels are necessary to attach assembly parts

together, place a small amount of glue on the end of the dowel before attaching

parts together. Wipe away excess glue immediately.

VI. A hillips head screwdriver is required for the assembly of this product .

VII. ower tools should not be used to assemble this product.

(EN)

2 页

Instructionsdemontageg nrales

I. Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde

commencerlemontage.

II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde

ceproduit.

III. Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.

IV. Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons

enbois,desvisetdes boulons.

V. La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez

lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle

dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.

Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour

assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon

avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.

VI. Un tourneviscruciformeest requispour lemontagedeceproduit.

VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.

VIII. Uneperceusepeut êtren cessairepour fixerleproduitaumur.

(FR)

3 页

Pautasgeneralesparaelensamblaje

I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.

II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.

III. Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor

facilidad.

IV. Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas

demadera,tornillosypernos.

V. Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.

Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna

pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode

pegamentodeinmediato.

Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas

partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela

clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.

VI. Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.

VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.

VIII. Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.

(ES )

4 页

Allgemeine Montagerichtlinien

I. AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur

Verfügung stehen.

II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu

gewährleisten.

III. EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.

IV. DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,

sind:Holzdübel SchraubenundBolzen.

V. Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon

Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den

Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.

In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt

werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile

miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.

VI. Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.

VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.

VIII. Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.

(DE)

5 页

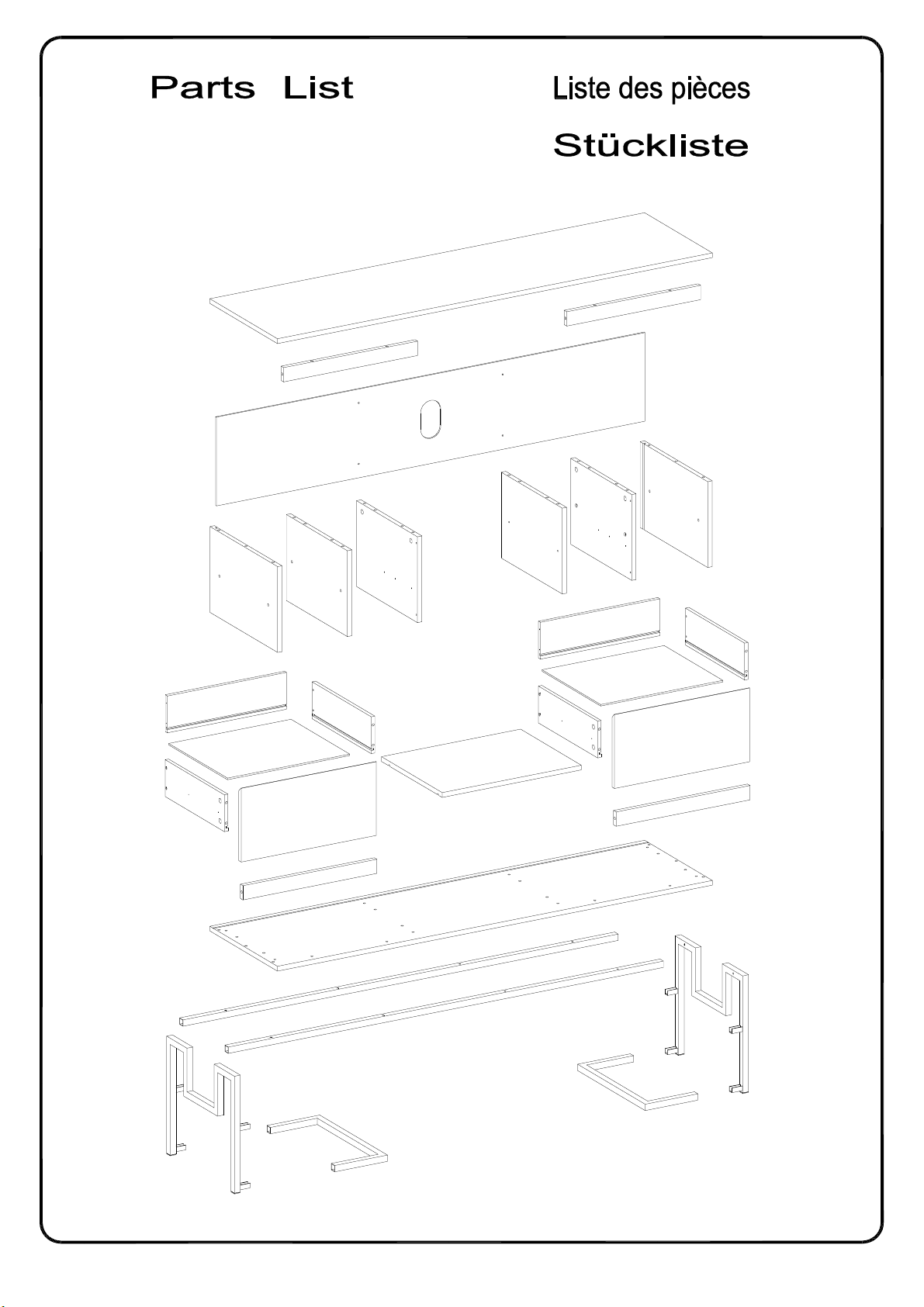

Lista de piezas

6 页

Hardware List Liste du matériel

Liste des pièces

pcs

28 pcs

Wooden dowel

Ø8x30mm

Cam lock

Ø15x11mm

Ø6x35mm Cam bolt

Ø6x50mm 12

pcs

Ø30mm 32

Sticker

M 4 Hex key

pcs

Bolt

M6x10mm

pcs

Cam lock

Ø15x9mm 8

Cheville en bois

Clavija de madera

Holzdübel

Boulon à came

erno de leva

Nockenschraube

Serrure à came

Cerradura de leva

Zylindermutter

Autocollant

egatina

Aufkleber

Boulon

erno

Bolzen

Clé hexagonale

Llave hexagonal

Inbusschlüssel

Serrure à came

Cerradura de leva

Zylindermutter

Screw

Vis

Tornillo

Schraube

pcs

Bolt

M6x30mm

Boulon

erno

Bolzen

7 页

Hardware List Liste du matériel

Liste des pièces

pcs

lastic wedge 8

Screw

Ø3x17mm 8

pcs

Screw

Ø3x12mm 20

pcs

4pcs

Shelf support pin

Vis

Tornillo

Schraube

Vis

Tornillo

Schraube

Cale en plastique

Cuña de plástico

Kunststoffkeil

Goupille de support d'étagère

erno de soporte del estante

Regalstützstift

Ø8x5x16mm

Glue tube pcs

Tube de colle

Tubo de pegamento

Kleber in Tube

Ø4x32mm Screw

Vis

Tornillo

Schraube

4pcs

Adjustable floor leveler

Niveleur de plancher réglable

Nivelador de piso ajustable

verstellbare Nivellierfüße

M6x6x16mm

pcs

Bolt

M6x35mm

Boulon

erno

Bolzen

pcs

Screw

Ø5x12mm 4

Vis

Tornillo

Schraube

8 页

Drawer slider Sets2

The hardware quantities listed above are required for proper assembly.Someextrahardware may also

have been included.

Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel

suppl mentairepeut aussi avoir tinclus.

Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se

podrían incluir algunas piezas de materiales adicionales.

Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen

erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.

hilips head screwdriver required for assembly

(not included)

Se requiere un destornillador de cabeza hilips para el montaje

(no incluido)

Un tournevis cruciforme est requis pour l’assemblage.

(non inclus)

Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher

(nicht enthalten)

Hardware List Liste du matériel

Liste des pièces

Curseur du tiroir

Deslizador del cajón

Schubladenschieber

* Remarque: Cette pièce est livrée

préassemblée à des fins d'expédition et doit être

démontée pour terminer l'assemblage du bureau.

* Nota: Esta pieza viene premontada para su

envío y debe ser desmontada para completar

el montaje del escritorio.

* Hinweis: Dieses Teil wird zu den Versandzwecken

vormontiert geliefert und muss zerlegt werden, um

die Montage des Tisches abzuschließen.

* Note: This piece comes preassembled for

shipping purposes and must be disassembled

to complete the desk assembly.

10"

9 页

Step 1

.10

10 页

(EN)

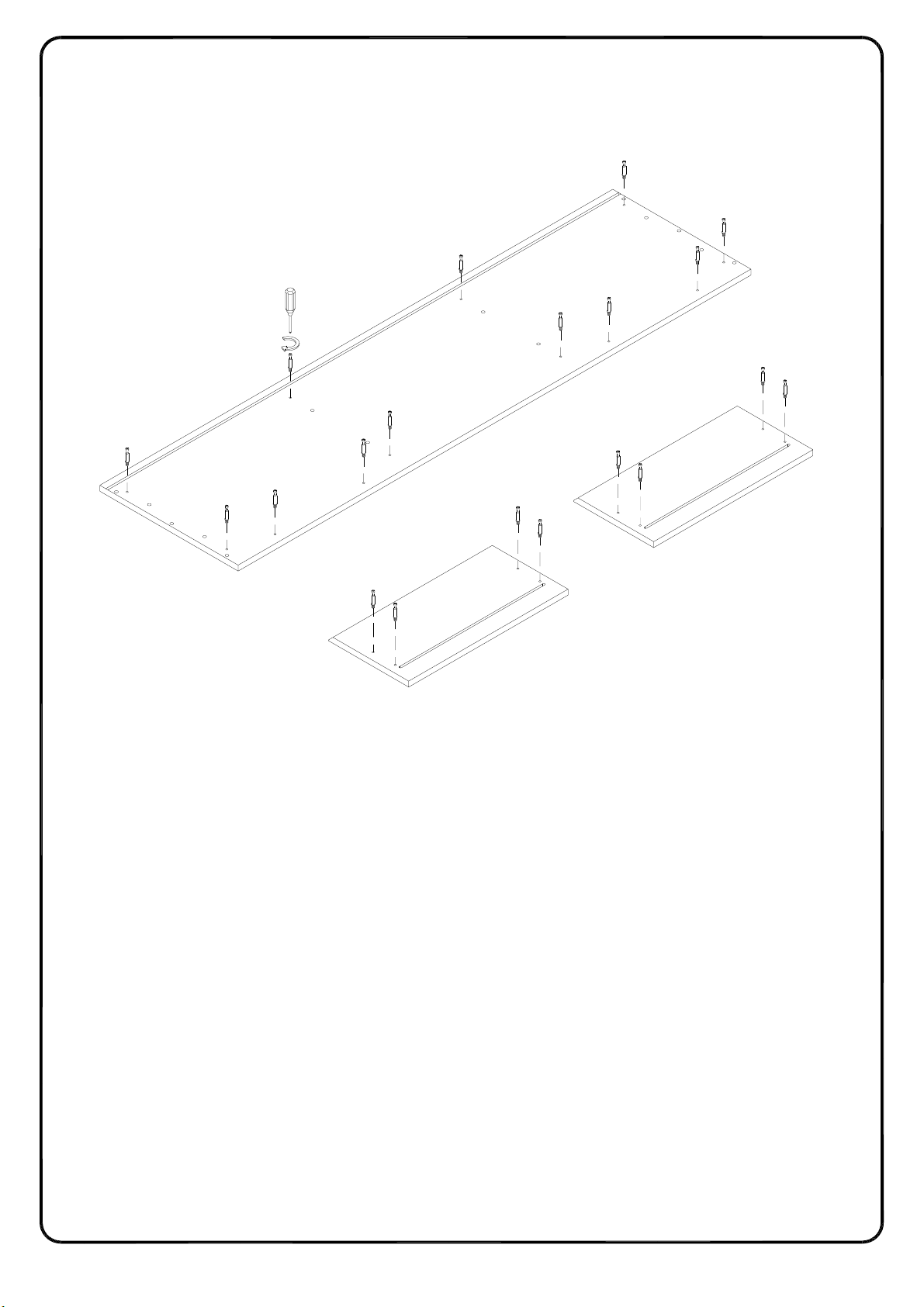

Secure Cam bolt (B) into part (1,17) with Philips head screwdriver as per diagram.

(FR)

Fixez le boulon à came (B) dans la pièce (1,17) avec un tournevis cruciforme conformément

au schéma.

(ESP)

Asegure el perno de leva (B) en la parte (1,17) con un destornillador de cabeza Philips

como se muestra en el diagrama.

(DE)

Befestigen Sie die Nockenschraube (B) in das Teil (1,17) durch den

Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
