Waeco TC Series Manuel utilisateur
TC-14FL, TC-21FL, TC-32FL
Thermoelektrische Kühlbox
Bedienungsanleitung . . . . . . . . . . . . . . . . 5
Thermoelectric coolbox
Instruction Manual . . . . . . . . . . . . . . . . . 15
Glacière thermoélectrique
Notice d’emploi . . . . . . . . . . . . . . . . . . . . 25
D
USA
F
TC-14_32_us.book Seite 1 Mittwoch, 19. Mai 2004 4:48 16
TC-14_32_us.book Seite 2 Mittwoch, 19. Mai 2004 4:48 16

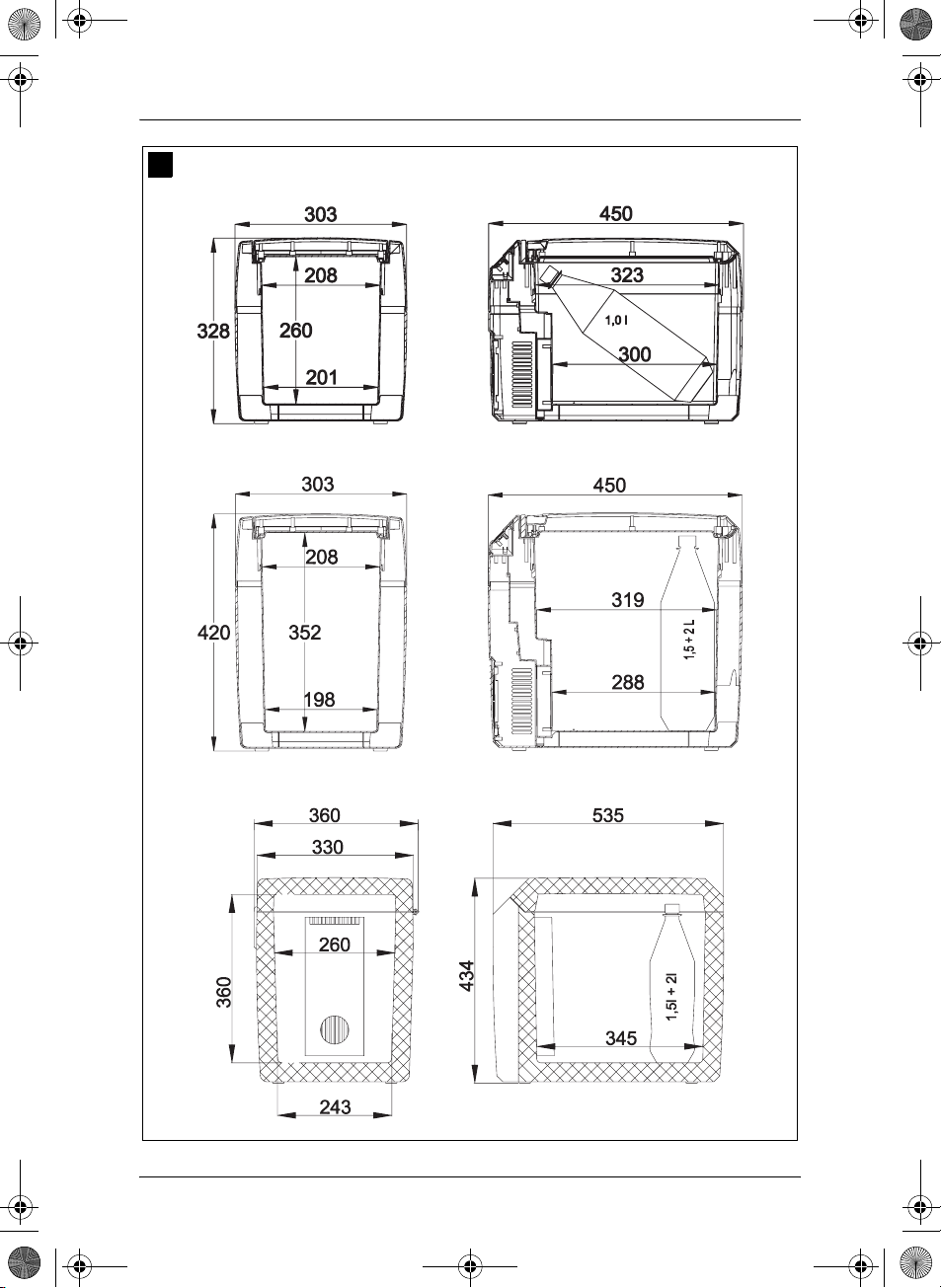

TC-Serie
3
1
TC-14
TC-21
TC-32
TC-14_32_us.book Seite 3 Mittwoch, 19. Mai 2004 4:48 16
TC-Serie
4
2
ABC D E F
12V
DC
3
TC-14_32_us.book Seite 4 Mittwoch, 19. Mai 2004 4:48 16
TC-Serie Inhaltsverzeichnis
5
Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch
und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Gerätes an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 5
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Hinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4 Varianten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
7 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9 Reinigung und Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
10 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
11 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
12 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1 Hinweise zur Benutzung der Anleitung
Die folgenden Symbole werden in dieser Bedienungsanleitung verwendet:
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Personen- und
Geräteschäden führen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Geräteschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
TC-14_32_us.book Seite 5 Mittwoch, 19. Mai 2004 4:48 16
Sicherheitshinweise TC-Serie
6
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheitshinweise
2.1 Allgemeine Sicherheit
zSchließen Sie das Gerät nur wie folgt an:
– mit dem im Lieferumfang enthaltenen Anschlusskabel an das
Wechselstromnetz (nur AC-Version)
– mit dem im Lieferumfang enthaltenen Anschlusskabel an den
Zigarettenanzünder im Fahrzeug (siehe Abb. 3, Seite 4).
zZiehen Sie den Stecker nie am Anschlusskabel aus dem Zigaretten-
anzünder oder der Steckdose.
zWenn das Anschlusskabel beschädigt ist, müssen Sie es ersetzen, um
Gefährdungen zu vermeiden. Tauschen Sie ein beschädigtes Anschluss-
kabel nur gegen ein Anschlusskabel gleicher Art und Spezifikation aus.
zWenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht
in Betrieb nehmen.
zReparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen.
Wenden Sie sich im Reparaturfall an den WAECO Kundendienst.
zZiehen Sie das Anschlusskabel
– vor jeder Reinigung und Pflege
– nach jedem Gebrauch
zAchten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden.
zBei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß Ihre Strom-
versorgung über einen FI-Schalter abgesichert ist! Lebensgefahr!
zKlemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab,
bevor Sie ein Schnelladegerät anschließen!
zVergleichen Sie die Spannungsangabe auf dem Typenschild mit der vor-
handenen Energieversorgung.
zDas Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungs-
mittelhaltiger Stoffe!
zSetzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.
TC-14_32_us.book Seite 6 Mittwoch, 19. Mai 2004 4:48 16
TC-Serie Hinweise zur Installation
7
zKinder oder Personen die nicht mit dem bestimmungsgemäßen Ger-
brauch des Gerätes vertraut sind, dürfen das Gerät nur unter Aufsicht
nutzen.
zElektrogeräte sind kein Kinderspielzeug!
Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von
Kindern.
2.2 Sicherheit beim Betrieb des Gerätes
zAchten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker
trocken sind.
zBetreiben Sie das Gerät nur unter Aufsicht.
zStellen Sie das Gerät nicht in der Nähe von offenen Flammen oder ande-
ren Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.)
ab.
zFüllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.
zTauchen Sie das Gerät nie in Wasser.
zSchützen Sie das Gerät und die Kabel vor Hitze und Nässe.
zFassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor
allem beim Betrieb am Wechselstromnetz: Lebensgefahr!
zWAECO haftet nicht für Schäden, die durch nicht bestimmungs-
gemäßen Gebrauch oder falsche Bedienung verursacht werden.
3 Hinweise zur Installation
Von der Verwendung eines Verlängerungskabels wird aus-
drücklich abgeraten, da dieses unter bestimmten Bedingungen ein
erhebliches Gefährdungspotenzial darstellen kann.
Sollten die Umstände jedoch die Verwendung eines Verlänge-
rungskabels erfordern, muss gewährleistet sein, dass dieses UL-
gelistet (in den USA) oder CSA-gelistet (in Kanada) ist. Es muss
zudem für eine Mindeststromstärke von 15 A und eine Nennspan-
nung von 120 V ausgelegt sein.
TC-14_32_us.book Seite 7 Mittwoch, 19. Mai 2004 4:48 16
Varianten TC-Serie
8
4 Varianten
Die Kühlboxen TC-14FL, TC-21FL und TC-32FL sind mit unterschiedlichen
Anschluss-Varianten erhältlich. Die letzten Zeichen der Artikelnummer (sie-
he Typenschild) ihres Gerätes, stehen für die mögliche Stromversorgung.
5Lieferumfang
Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehö-
renden Teile vorhanden sind.
6 Bestimmungsgemäßer Gebrauch
Das Kühlgerät eignet sich zum Kühlen und Warmhalten von Lebensmitteln.
Das Gerät ist auch für Camping-Zwecke geeignet.
Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleis-
tung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.
Alle im Kühlgerät verarbeiteten Materialien sind unbedenklich für Lebensmit-
tel.
7 Technische Beschreibung
Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max.
30 °C unter Umgebungstemperatur abkühlen (thermostatische Abschaltung
bei ca. +1 °C) bzw. kühl halten oder auf max. 65 °C erwärmen bzw. warm
halten.
Hat das Gerät den eingestellten Temperaturbereich erreicht, so wird automa-
tisch in den Energiesparmodus umgeschaltet. In diesem Modus wird aus-
schließlich die Energie verbraucht, die zum Erhalten der Temperatur im
Inneren der Box benötigt wird.
Menge Bezeichnung
1 Kühlgerät
1 Anschlusskabel für Netzbetrieb (nur AC-Version)
1 Anschlusskabel für Zigarettenanzünder
TC-14_32_us.book Seite 8 Mittwoch, 19. Mai 2004 4:48 16
TC-Serie Bedienung
9
Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme-
abfuhr durch einen Lüfter.
Nur AC/DC Kühlbox:
Die Kühlbox verfügt über eine automatische Vorrangschaltung. So wird si-
chergestellt, dass – bei gleichzeitigem Anschluss an das Wechselstromnetz
und an eine 12-V-Batterie – das Wechselstromnetz genutzt wird.
8 Bedienung
Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es
aus hygienischen Gründen innen und außen mit einem feuchten
Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf
Seite 12).
8.1 Tipps zum Energiesparen
Ein Lüfter im Innenraum der Kühlbox sorgt für die Umwälzung der
kalten Luft innerhalb der Box, wodurch eine bessere Kühlleistung
erzielt wird. Damit die kalte Luft beim Öffnen der Kühlbox nicht
nach außen gelangt, ist diese mit einem Schalter ausgerüstet, der
den Lüfter ausschaltet, sobald der Deckel geöffnet wird.
zWählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten
Einsatzort.
zLassen Sie warme Speisen erst abkühlen, bevor Sie sie einlagern.
zVermeiden Sie eine unnötig tiefe Innentemperatur!
zÖffnen Sie das Kühlgerät nicht häufiger als nötig!
zLassen Sie den Deckel oder die Tür nicht länger offen stehen als nötig!
8.2 Kühlbox einschalten
➤Stellen Sie die Kühlbox auf eine feste Unterlage.
Der Stecker ist verpolungssicher: Sie können ihn nur in einer
Richtung in die Buchse (siehe Abb. 3, Seite 4) stecken.
TC-14_32_us.book Seite 9 Mittwoch, 19. Mai 2004 4:48 16
Bedienung TC-Serie
10
➤Schließen Sie die Kühlbox
– mit dem im Lieferumfang enthaltenen Anschlusskabel an eine Steck-
dose an (nur AC-Version) oder …
– mit dem mitgelieferten Anschlusskabel an den Zigarettenanzünder im
Fahrzeug (siehe Abb. 3, Seite 4) an.
➤Drücken Sie die Taste „ON/OFF“ am Bedienpanel (siehe Abb. 2 A,
Seite 4) um die Kühlbox einzuschalten.
✓Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:
Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der
Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw.
erwärmt werden dürfen.
8.3 Zwischen Kühlen und Heizen umschalten
➤Wenn Sie zwischen Kühlen und Heizen umschalten möchten, drücken
Sie die Taste „HOT/COLD“ (siehe Abb. 2 D, Seite 4).
Die Steuerung der Kühlbox besitzt eine Memoryfunktion. So wird
bei jedem Einschalten bzw. Umschalten der vorher in dem Modus
gewählte Temperaturbereich wieder eingestellt.
✓Die rote bzw. blaue Betriebsanzeige leuchtet, und das Gerät beginnt zu
kühlen/heizen.
➤Wenn Sie den Kühl- bzw. Heizvorgang beenden möchten, drücken Sie
die Taste „ON/OFF“ (siehe Abb. 2 A, Seite 4).
➤Wenn Sie die Kühlbox außer Betrieb nehmen, ziehen Sie das Anschluss-
kabel ab.
Betriebsanzeige Betriebsmodus
rot
(siehe Abb. 2 B, Seite 4)
Heizen
blau
(siehe Abb. 2 C, Seite 4)
Kühlen
