Waeco Coolair CA850S Manuel utilisateur

CA850S, SP950

CA850S

SP950

DE 5 Standklimaanlage

Bedienungsanleitung

EN 21 Stationary air conditioner

Operating manual

FR 37 Climatiseur auxiliaire

Notice d’utilisation

ES 54 Equipo de aire acondicionado a

motor parado

Instrucciones de uso

IT 70 Climatizzatore a motore spento

Istruzioni per l’uso

NL 86 Standairco

Gebruiksaanwijzing

DK 102 Standklimaanlæg

Betjeningsvejledning

SV 117 Motoroberoende klimatanläggning

Bruksanvisning

NO 133 Klimaanlegg

Bruksanvisning

FI 148 Ilmastointilaite

Käyttöohje

BA_CA850S_SP950.book Seite 1 Dienstag, 3. Mai 2011 8:50 20

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause

Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unver-

bindlich unter der Internetadresse: www.dometic-waeco.de

We will be happy to provide you with further information about Dometic WAECO

products. Please order our free catalogue with no obligation to buy on our homepage:

www.dometic-waeco.com

Demandez d’autres informations relatives à la large gamme de produits de la maison

Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans

engagement à l’adresse internet suivante : www.dometic-waeco.com

Solicite más información sobre la amplia gama de productos de la empresa

Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin

compromiso en la dirección de Internet: www.dometic-waeco.com

Per ottenere maggiori informazioni sull’ampia gamma di prodotti Dometic WAECO è

possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo

Internet: www.dometic-waeco.com

Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel

onze catalogus gratis en vrijblijvend onder het internetadres:

www.dometic-waeco.com

Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO.

Bestil vores katalog gratis og uforpligtende på internetadressen:

www.dometic-waeco.com

Inhämta mer information om den omfattande produktpaletten från Dometic WAECO:

Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:

www.dometic-waeco.com

Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO.

Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com

FIN

Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa

tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta:

www.dometic-waeco.com

BA_CA850S_SP950.book Seite 2 Dienstag, 3. Mai 2011 8:50 20

CoolAi

2 3 4

BA_CA850S_SP950.book Seite 3 Dienstag, 3. Mai 2011 8:50 20

CoolAi

BA_CA850S_SP950.book Seite 4 Dienstag, 3. Mai 2011 8:50 20

Hinweise zur Benutzung der Anleitung

CoolAi

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch

und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des

Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 5

2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6 Standklimaanlage benutzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7 Displaymeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

8 Wartung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

9 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

10 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1 Hinweise zur Benutzung der Anleitung

1.1 Symbole

aAchtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden

führen und die Funktion des Gerätes beeinträchtigen.

eWarnung!

Sicherheitshinweis, der auf Gefahren durch elektrischen Strom

oder elektrische Spannung hinweist: Nichtbeachtung kann zu

Personen- oder Materialschäden führen und die Funktion des

Gerätes beeinträchtigen.

IHinweis

Ergänzende Informationen zur Bedienung des Gerätes.

➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die

erforderlichen Handlungen werden Schritt für Schritt beschrieben.

BA_CA850S_SP950.book Seite 5 Dienstag, 3. Mai 2011 8:50 20

Sicherheitshinweise

CoolAi

✓Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 12, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-

dung hin, in diesem Beispiel auf „Position 2 in Abbildung 1 auf Seite 3“.

Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.

1.2 Zielgruppe

Die hier gegebenen Informationen zum Gerät (Bedienungshinweise,

Umgang mit dem Gerät, Sicherheitshinweise usw.) richten sich an den

Benutzer der Standklimaanlage.

2 Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender

Punkte:

zBeschädigungen am Produkt durch mechanische Einflüsse und Über-

spannungen

zVeränderungen am Produkt ohne ausdrückliche Genehmigung vom

Hersteller

zVerwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Umgang mit dem Gerät

azBenutzen Sie die Standklimaanlage nur für den vom Hersteller

angegebenen Verwendungszweck und führen Sie keine Ände-

rungen oder Umbauten am Gerät durch!

zDie Standklimaanlage ist nicht für den Betrieb in Land- und Bau-

maschinen geeignet.

zEin Fahrzeug mit eingebauter Standklimaanlage darf nur in

Waschanlagen gereinigt werden, in denen man die obere

Bürste manuell abschalten kann.

zWenn die Standklimaanlage sichtbare Beschädigungen auf-

weist, darf Sie nicht in Betrieb genommen werden.

zWartung und Reparaturen an der Standklimaanlage dürfen nur

von Fachkräften durchgeführt werden, die mit den verbundenen

Gefahren bzw. den einschlägigen Vorschriften vertraut sind.

Durch unsachgemäße Reparaturen können erhebliche Gefah-

ren entstehen.

Wenden Sie sich im Reparaturfall an den Service-Stützpunkt in

Ihrem Land (Adressen auf der Rückseite).

BA_CA850S_SP950.book Seite 6 Dienstag, 3. Mai 2011 8:50 20

Sicherheitshinweise

CoolAi

zAchten Sie darauf, dass brennbare Gegenstände nicht im

Bereich des Luftaustritts gelagert bzw. montiert sind. Der

Abstand muss mindestens 50 cm betragen.

zSetzen Sie die Standklimaanlage nicht in der Nähe von ent-

flammbaren Flüssigkeiten und Gasen ein.

zSchalten Sie die Standlimaanlage aus, bevor Sie das Führer-

haus zu Wartungszwecken kippen.

zBetreiben Sie die Standklimaanlage nicht bei Außen-

temperaturen unter 0 °C.

zIm Falle von Feuer lösen Sie nicht den oberen Deckel der

Standklimaanlage, sondern verwenden Sie zugelassene

Löschmittel. Verwenden Sie kein Wasser zum Löschen.

zGreifen Sie nicht in Lüftungsgitter oder Lüftungsdüsen, und ste-

cken Sie keine Fremdgegenstände in die Anlage.

zSchalten Sie die Standklimaanlage aus, bevor Sie automati-

sche Waschvorrichtungen (Waschanlagen etc.) zur Reinigung

des Fahrzeugs nutzen.

zBitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob auf-

grund des Aufbaues der Standklimaanlage eine Änderung des

Eintrags der Fahrzeughöhe in ihren Fahrzeugpapieren notwen-

dig ist.

zBeachten Sie, dass Sie vor dem Umklappen des Führerhauses

oder zu Wartungszwecken das restliche Kondenswasser manu-

ell aus der Anlage ablassen (siehe Kapitel „Kondensat absau-

gen (nur SP950)” auf Seite 15).

ezLösen Sie bei Arbeiten (Reinigung, Wartung usw.) an der

Standklimaanlage alle Verbindungen zur Stromversorgung!

2.2 Sicherheit beim Betrieb des Gerätes

azStecken Sie keine Fremdgegenstände in die Anlage.

zNeigen Sie das Fahrerhaus nicht zu stark. Sonst wird der

Kompressor abgeschaltet. Nach 5 Minuten wird die ganze

Anlage abgeschaltet.

BA_CA850S_SP950.book Seite 7 Dienstag, 3. Mai 2011 8:50 20

Bestimmungsgemäßer Gebrauch

CoolAi

3 Bestimmungsgemäßer Gebrauch

Die Standklimaanlage dient dazu, den Innenraum von LKW-

Fahrerhäusern mit gekühlter und entfeuchteter Luft zu

klimatisieren.

Die Anlage ist für den Standbetrieb ausgelegt. Der Einsatz

während der Fahrt ist möglich.

Die Standklimaanlage ist nicht für den Betrieb in Land- und Bau-

maschinen geeignet!

IHinweis

Die Standklimaanlage darf nur unter Verwendung von Montage-

sätzen des Herstellers installiert werden.

4 Technische Beschreibung

Es kann mit Hilfe der Standklimaanlage eine variable Klimatisierung eines

Fahrzeuginnenraums erfolgen. Die Innenraumluft wird durch das Ansaug-

gitter in die Anlage geführt, abgekühlt, getrocknet und durch die Ausblas-

düsen zurück in den Innenraum geleitet. Die Steuerung der Anlage erfolgt

über das Bedienpanel bzw. die Fernbedienung.

IHinweis

Die Standklimaanlage ist in der Lage die Temperatur im Innenraum

des Fahrzeugs bis auf einen bestimmten Wert abzusenken. Die zu

erreichende Temperatur beim Kühlen hängt von dem Fahrzeugtyp,

der Umgebungstemperatur und der Kälteleistung Ihrer Standklima-

anlage ab. Zur Kälteleistung Ihrer Standklimaanlage siehe Kapitel

„Technische Daten” auf Seite 20.

Die Anlage ist mit einem Batteriewächter ausgestattet. Wird die Anlage bei

ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Stand-

klimaanlage selbstständig ab, sobald die Versorgungsspannung unter einen

vordefinierten Wert abfällt.

BA_CA850S_SP950.book Seite 8 Dienstag, 3. Mai 2011 8:50 20

Bedienung

CoolAi

Der Kältekreislauf der Standklimaanlage besteht aus vier Haupt-

komponenten:

zKompressor

Der Kompressor saugt das eingesetzte Kältemittel R134a an und ver-

dichtet es. Somit werden Druck und dadurch auch die Temperatur des

Kältemittels erhöht.

zKondensator

Der eingebaute Kondensator funktioniert wie ein Kühler bzw. ein Wärme-

tauscher. Die vorbeiströmende Luft nimmt Wärme auf, das heiße Kälte-

mittelgas kühlt ab und wird flüssig.

zKapillar-Rohr

Das Kapillar-Rohr drosselt das Kältemittel vom höheren Kondensations-

druck auf den niedrigeren Verdampfungsdruck.

zVerdampfer

Der Verdampfer kühlt die vorbeiströmende Luft ab und entfeuchtet sie.

Das Kältemittel nimmt Wärme auf und verdampft. Die abgekühlte Luft

wird im Fahrzeuginneren über eine Luftauslasseinheit verteilt.

5 Bedienung

5.1 Bedienelemente

Die Standklimaanlage hat folgende Bedienelemente:

Nr. in Abb. 1,

Seite 3 Erklärung

1 Ausblasdüsen

2Ansauggitter

3 Bedienpanel

BA_CA850S_SP950.book Seite 9 Dienstag, 3. Mai 2011 8:50 20

Bedienung

CoolAi

5.2 Bedienpanel

Folgende Bedien- und Anzeigeelemente stehen zur Regelung der Anlage

auf dem Bedienpanel zur Verfügung:

Nr. in Abb. 2,

Seite 3 Bedeutung

1TasteEIN/AUS

2LED Störung (rot):

Die LED zeigt Störungen beim Betrieb der Anlage an.

3LEDKompressor (gelb):

Die LED leuchtet, wenn der Kompressor arbeitet.

4Taste Betriebsmodus:

Mit der Taste Betriebsmodus kann zwischen den Betriebsmodi

1, 2, 3oder Automatik und der Timerfunktion gewechselt

werden.

5 Digitaldisplay – Anzeige von:

– gewählter Betriebsmodus

für Betriebsmodus 1

für Betriebsmodus 2

für Betriebsmodus 3

Afür Automatikmodus

000 für Timerfunktion

– gewünschte Raumtemperatur (Sollwert) in °C

6Taste +:

Die Taste +erhöht den Sollwert um 1 °C oder die Timerlaufzeit

um 10 Minuten.

7Taste–:

Die Taste –verringert den Sollwert um 1 °C oder die Timer-

laufzeit um 10 Minuten.

8LED Power (grün):

Die LED zeigt an, dass Anlage eingeschaltet ist.

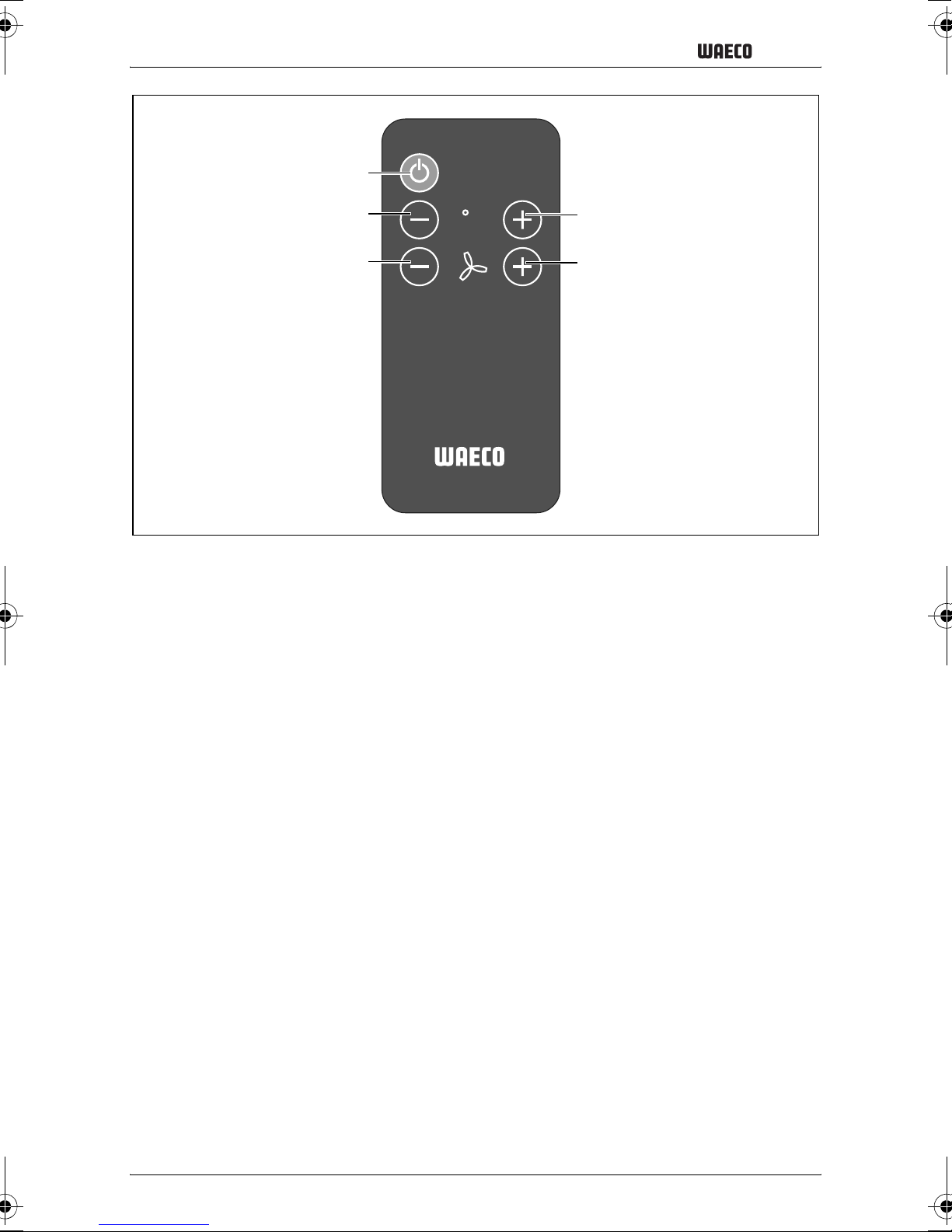

9 Infrarot-Empfänger (für die Fernbedienung)

BA_CA850S_SP950.book Seite 10 Dienstag, 3. Mai 2011 8:50 20

Autres manuels pour Coolair CA850S

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Waeco Climatiseur

Waeco

Waeco coolair rt880 Manuel utilisateur

Waeco

Waeco coolair rt880 Manuel utilisateur

Waeco

Waeco Coolair CA850S Manuel utilisateur

Waeco

Waeco SP-900 Manuel utilisateur

Waeco

Waeco Coolair CA850S Manuel utilisateur

Waeco

Waeco AirConServiceCenter ASC 2500 G LE Manuel utilisateur

Waeco

Waeco AirCon ASC 6100G Manuel utilisateur

Waeco

Waeco EasyCool EC-1500-AC Manuel utilisateur

Waeco

Waeco CoolAir CA-1000-AC Manuel utilisateur

Waeco

Waeco coolair rt880 Manuel utilisateur

Waeco

Waeco Coolair SP950 Manuel utilisateur

Waeco

Waeco CoolFun CA-35 Manuel utilisateur

Waeco

Waeco Easy Cool EC-2500 Manuel utilisateur

Waeco

Waeco CoolAir CA-800-Universal-2 Manuel utilisateur

Waeco

Waeco Coolair CA850S Manuel utilisateur

Waeco

Waeco SP-900 Manuel utilisateur

Waeco

Waeco ASC1300G Manuel utilisateur

Waeco

Waeco CoolAir CA-800-Mercedes-2 Manuel utilisateur

Waeco

Waeco CoolAir SP950T Manuel utilisateur

Waeco

Waeco Coolair CA850S Manuel utilisateur

Waeco

Waeco CoolAir CA-800 Manuel utilisateur

Waeco

Waeco coolair rt880 Manuel utilisateur

Waeco

Waeco AirCon ServiceCenter Manuel utilisateur

Waeco

Waeco coolair rt880 Manuel utilisateur

Manuels Climatiseur populaires d'autres marques

Spheros

Spheros CC 355 Manuel utilisateur

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuel utilisateur

Panasonic

Panasonic CS-E12HKEW Manuel utilisateur

nedis

nedis ACMB1WT7 Manuel utilisateur

Samsung

Samsung AR KV Series Mode d’emploi

Daikin

Daikin FCFV50A Manuel utilisateur

Fujitsu

Fujitsu Inverter ASBA30JFC Manuel utilisateur

Toshiba

Toshiba RAS-M10SMUV-E Manuel utilisateur

Daikin

Daikin FXLQ20MAVE Manuel utilisateur

Hitachi

Hitachi RAS-E24CAK Manuel utilisateur

CIAT

CIAT Magister 2 Series Mode d’emploi

Bestron

Bestron AAC6000 Manuel utilisateur

Hisense

Hisense 7K Manuel technique

Frigidaire

Frigidaire FFRE0533S1E0 Manuel utilisateur

Samsung

Samsung AS09HM3N Manuel utilisateur

Frigidaire

Frigidaire CRA073PU11 Manuel du propriétaire

Soleus Air

Soleus Air GB-PAC-08E4 Manuel utilisateur

McQuay

McQuay MCK020A Manuel utilisateur
