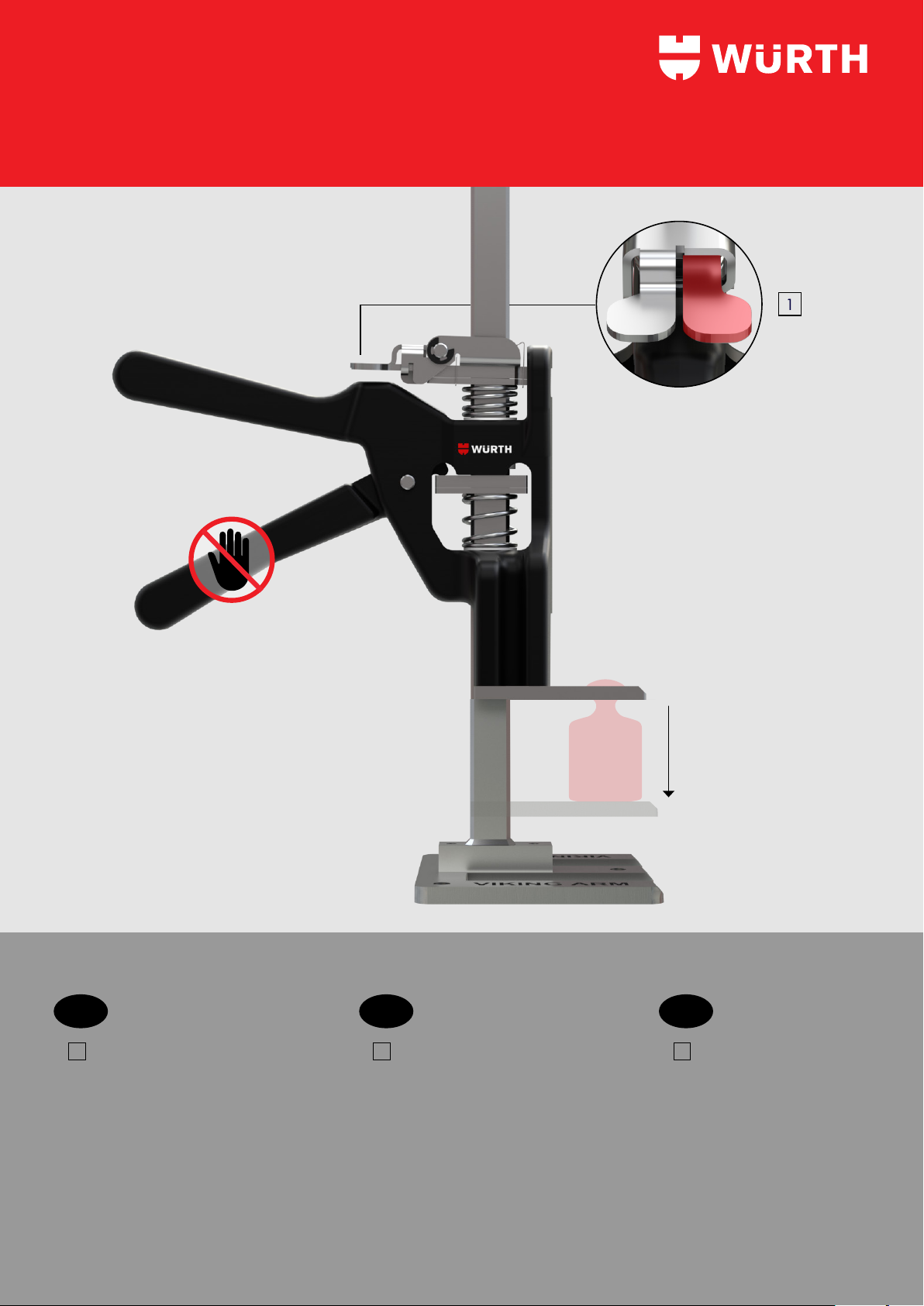

Würth VIKING ARM Manuel utilisateur

Manual

Gebrauchsanleitung

Bruksanvisning

NO

DE

EN

Viking

arm

EN DE NO

Lock screw

Shaft

Lock & Release

Mechanism

Lever

Mounting/Fixation holes

Base plate

Bars

A

B

D

C

E

F

G

Sicherungsschraube

Schaft

Verriegelungs- und

Freigabemechanismus *

Hebel

Befestigungsloch

Grundplatte

Fuß

A

B

D

C

E

F

G

Sikkerhetsskruen

Stang

Lås-/utløser-

mekansime

Spak

Festehull

Grunnplate

“Føtter”

A

B

D

C

E

F

G

A

B

D

C

E

F

G

Lift Mode

Hebemodus

Løft

<

150

kg

330lb

Controlled lowering

Kontrolliertes Absenken

Kontrollert senking

Pump left

‘Quick release trigger’

for controlled lowering

1

EN DE NO

Zum kontrollierten

Absenken den linken

Auslöser pumpen

Pump venstre utløser

for kontrollert senking

1 1

11

2

3

1

2

3

Press down and hold

right ‘Full release trigger’

1Zum schnellen Absenken

den rechten Auslöser

gedrückt halten

1Trykk høyre utløser

for å slippe ned

1

EN DE NO

1

Full Release

Schnelles Absenken

Rask senking

Use as a clamping tool

als Spannwerkzeug verwenden

Bruk som tvinge

Remove Lock Screw

Press and hold the right

trigger. Pull out the shaft

1

EN

Fully insert the shaft

from the other side while

holding down the right

trigger

Release the trigger and

attach the Lock Screw

3

ENDE DENO NO

Sicherheitsschraube entfernen

Rechten Auslöser gedrückt

halten und den Schaft

herausziehen

Rechten Auslöser gedrückt

halten und den Schaft

von der anderen Seite

einschieben

Auslöser loslassen und

Sicherheitsschraube

einschrauben

Skru ut sikkerhetsskruen

Hold nede høyre utløser

hele tiden. Dra ut stangen

Mens du holder

utløseren nede,

tre stangen helt inn

på motsatt side

Slipp utløseren og skru

på sikkerhetsskruen

1 1

2

4 4 4

2 2

3 3

1

2

3

4
