VOLTCRAFT USPS-1500N Manuel utilisateur

Bedienungsanleitung

STECKER-SCHALTNETZTEIL Seite 3 - 10

Operating Instructions

PLUG-IN SWITCHING POWER SUPPLY Page 11 - 19

Mode d’emploi

BLOC D’ALIMENTATION Page 20 - 28

Gebruiksaanwijzing

SCHAKELENDE-STEKKERVOEDING Pagina 29 - 37

Best.-Nr. / Item No. / Nº de commande / Bestelnr.:

2377691 USPS-1500N SE

2377692 USPS-2250N SE

Inhaltsverzeichnis

Seite

1. Einführung...........................................................................................................................3

2. Symbol-Erklärung................................................................................................................3

3. Bestimmungsgemäße Verwendung ....................................................................................4

4. Lieferumfang .......................................................................................................................4

5. Aktuelle Bedienungsanleitungen ........................................................................................4

6. Sicherheitshinweise.............................................................................................................5

a) Allgemeines..................................................................................................................5

b) Angeschlossene Geräte...............................................................................................5

c) Netzteil .........................................................................................................................6

d) Einrichtungen ...............................................................................................................6

7. Bedienelemente ..................................................................................................................7

8. Bedienung ...........................................................................................................................7

a) Einstellung der gewünschten Ausgangsspannung.......................................................7

b) Auswahl der Polarität für Niederspannungsstecker .....................................................7

c) Herstellen der Spannungsversorgung..........................................................................8

9. PegeundReinigung..........................................................................................................8

10. Beheben von Störungen......................................................................................................8

11. Entsorgung..........................................................................................................................9

12. Technische Daten................................................................................................................9

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als

Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur

Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt

an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre

Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in

dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur

Bedienung hin.

Nur für den Gebrauch in Innenräumen geeignet.

DasGerätwurdegeprüft und entsprichtder EMV-Richtlinie2014/30/EU und der

Niederspannungsrichtlinie2014/35/EU.

Schutzklasse II (doppelisoliert).

Dieses Symbol zeigt an, dass dieses Produkt die Anforderungen des

EnergieefzienzstandardsfürdieKlasseVIerfüllt.

3. Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Schaltnetzteil, dass für den Betrieb einer Vielzahl von

elektronischenGerätenwietragbareRechner,CD-SpielerimTaschenformat,Mini-Fernsehgeräte

usw. vorgesehen ist. Der weite Eingangsspannungsbereich ermöglicht den Betrieb an elektrischen

Stromversorgungen,dieeineSpannungzwischen100und240V/ACbei50/60Hzliefern.

Bei der Auswahl einer stabilisierten Ausgangsgleichspannung stehen sieben Einstellungen,

die einen Bereich zwischen 3 und 12 V/DC (3/4,5/5/6/7,5/9/12 V/DC) abdecken, zur

Verfügung. Im Lieferumfang des Schaltnetzteils benden sich zudem acht verschiedene

Niederspannungsstecker für die gängigsten Anschlussarten. Bei Bedarf lässt sich die Polarität

durch Umdrehen des Niederspannungssteckers ganz einfach ändern.

Das Schaltnetzteil ist gegen Überlastung geschützt. Dennoch darf die Leistungsaufnahme der Last

die Nennleistung des Schaltnetzteils (gemäß der eingestellten Spannung) nicht überschreiten. Die

bei Schaltnetzteilen verwendete Technologie ermöglicht trotz der geringen Abmessungen und des

geringen Gewichts der Geräte die Bereitstellung eines hohen Ausgangsstroms.

Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Der Kontakt mit Feuchtigkeit ist

in jedem Fall zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,

kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu

Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die

BedienungsanleitungsorgfältigdurchundbewahrenSiesiesicherauf.ReichenSiedasProdukt

nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Inhaber.AlleRechtevorbehalten.

4. Lieferumfang

• Schaltnetzteil

• 8 x Niederspannungsstecker

• Umschaltschlüssel

• Bedienungsanleitung

5. Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link

www.conrad.com/downloads herunter oder scannen Sie den abgebildeten

QR-Code.BefolgenSiedieAnweisungenaufderWebseite.

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten

Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser

Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen

für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine

Haftung für daraus resultierende Personen- oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeines

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte

andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• SchützenSie das Produktvor extremenTemperaturen, direkter Sonneneinstrahlung,

starken Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen,

Dampf und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das

Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an eine Fachkraft, sollten Sie sich in Bezug auf dieArbeitsweise,

die Sicherheit oder das Anschließen des Gerätes unsicher sein.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von

einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst

oder anderes Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen anderer

Geräte, die mit dem Produkt verbunden sind.

c) Netzteil

• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße

Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.

Überprüfen Sie vor dem Anschluss des Netzteils, ob die Spannungsangaben auf

dem Netzteil mit der Spannung in Ihrem Haushalt übereinstimmen.

• Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.

• Ziehen Sie niemals am Kabel, wenn Sie das Netzteil von der Steckdose trennen.

Ziehen Sie immer am Stecker.

• Stellen Sie sicher, dass bei der Einrichtung des Produkts das Kabel nicht

gequetscht, geknickt oder durch scharfe Kanten beschädigt wird.

• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen

hängen bleiben kann. Es besteht Verletzungsgefahr.

• Trennen Sie das Netzteil aus Sicherheitsgründen während Gewittern vom

Netzstrom.

• Das Schaltnetzteil erwärmt sich während des Betriebs. Sorgen Sie deshalb stets

für eine ausreichende Belüftung des Geräts.

• Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer

Umgebung angeschlossen werden. Kondenswasser könnte zu Schäden am

Gerät führen. Warten Sie, bis sich das Gerät der neuen Umgebungstemperatur

angepasst hat.

• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie

keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) darauf ab bzw. in

deren Nähe. Es besteht höchste Gefahr eines Brandes oder lebensgefährlichen

elektrischen Schlags.

d) Einrichtungen

• In Schulen, Ausbildungsstätten, Hobby- oder Selbstbedienungswerkstätten muss

der Umgang mit elektrischen Geräten durch geschultes Personal überwacht

werden.

• Bei Betrieb in gewerblichen Einrichtungen sind die einschlägigen

Unfallverhütungsvorschriften der Berufsgenossenschaften für elektrische

Betriebsmittel zu beachten.

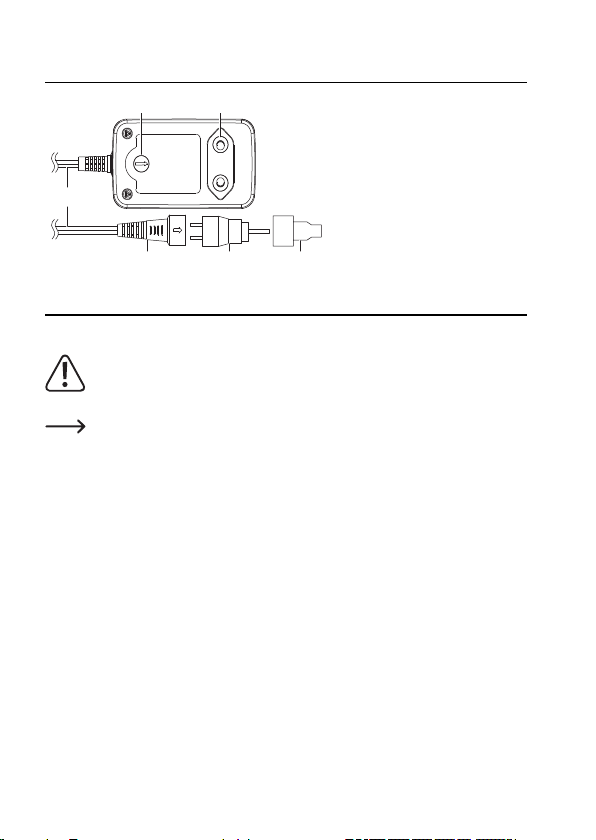

7. Bedienelemente

4 5 6

1 Netzkabel

2 Spannungswahlschalter

3 Netzstecker

4 Niederspannungsbuchse

5 Niederspannungsstecker

(einer von acht Steckern)

6 Umschaltschlüssel

8. Bedienung

a) Einstellung der gewünschten Ausgangsspannung

VORSICHT! Nehmen Sie nur dann Änderungen an der Ausgangsspannung vor,

wenn keine Last an dem Schaltnetzteil angeschlossen ist! Beachten Sie die auf

der angeschlossenen Last angegebene Betriebsspannung!

Die Einstellung der vom Gerät ausgegebenen Spannung erfolgt über den

Spannungswahlschalter. Zur Auswahl stehen sieben wählbare Spannungswerte, die

kreisförmig um den Spannungswahlschalter aufgedruckt sind.

Die Einstellung der Spannung erfordert die Ausführung der folgenden Schritte:

1. Trennen Sie das Schaltnetzteil durch Abziehen des Netzsteckers von der Stromversorgung

und vergewissern Sie sich, dass keine Last an dem Gerät angeschlossen ist.

2. Nehmen Sie anschließend den Umschaltschlüssel zur Hand und drehen Sie den

Spannungswahlschalter, bis der darauf abgebildete Pfeil auf den gewünschten Spannungswert

zeigt. Stellen Sie sicher, dass der gewählte Wert der Eingangsspannung Ihrer Last entspricht.

Achten Sie außerdem darauf, dass der Spannungswahlschalter hörbar einrastet.

b) Auswahl der Polarität für Niederspannungsstecker

1. Wählen Sie zunächst einen der acht Niederspannungsstecker aus, dessen Abmessungen

genau zu dem Anschluss Ihrer Last passen. Zwei Stellungen sind möglich:

2. BeachtenSiefürdierichtigeEinstellungdasjeweiligeSymbol„-○)+“bzw.„-(○+“zurKennzeichnung

der Polarität.

3. Stecken Sie den Stecker anschließend so ein, dass der Pfeil unter der jeweiligen

Kennzeichnung der Polarität auf den Pfeil der Niederspannungsbuchse des Ladekabels

zeigt. Der Stecker ist so konstruiert, dass das Abziehen vergleichsweise schwierig ist.

c) Herstellen der Spannungsversorgung

1. Vergewissern Sie sich, dass die an das Schaltnetzteil anzuschließende Last ausgeschaltet ist.

2. Schließen Sie dann den Niederspannungsstecker an den Netzanschluss Ihrer Last an.

3. SchließenSiedanndengenormtenEurostecker(TypC)aneinegeeigneteNetzsteckdosean.

Wurde das Schaltnetzteil geöffnet, weist es Beschädigungen an Netzkabel oder

Netzanschluss auf oder sind Beschädigungen (Risse/Brüche) am Gehäuse

erkennbar, ist von der Verwendung dringend abzusehen. Bei Nichtbefolgen

besteht Lebensgefahr!

Stellen Sie vor dem Betrieb sicher, dass die Netzwechselspannung innerhalb

des zulässigen Bereichs liegt.

9. Pege und Reinigung

 Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische

Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Dieses Produkt ist wartungsfrei. Versuchen Sie unter keinen Umständen, es zu zerlegen.

UmunnötigeGefahrenundzusätzlicheSchädenzuvermeiden,dürfenReparaturarbeiten

an diesem Produkt ausschließlich von einer Fachkraft oder einer zugelassen Fachwerkstatt

vorgenommen werden.

• TrennenSiedasProduktvorjederReinigungvonderStromversorgung.

• VerwendenSiezumReinigendesProduktseintrockenes,faserfreiesTuch.

10. Beheben von Störungen

Problem Mögliche Lösung

Keine

Spannungsversorgung

zum angeschlossenen

Verbraucher

Vergewissern Sie sich in einem solchen Fall, dass:

• die Sicherung der Netzsteckdose intakt ist.

• der Netzstecker ordnungsgemäß angeschlossen ist.

• die richtige Spannung eingestellt wurde.

• die richtige Polarität gewählt wurde.

• das Schaltnetzteil nicht überlastet ist.

• der Drehschalter für die Auswahl der Spannung richtig

eingerastet ist.

11. Entsorgung

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen

Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen

Bestimmungen.

 Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum

Umweltschutz.

12. Technische Daten

Best.-Nr. 2377691 2377692

Modellkennung USPS-1500N SE USPS-2250N SE

Eingangsspannung (AC) 100 – 240 V

Wechselstrome-ingangsfrequenz (AC) 50/60Hz

Ausgangsgleichspannung (DC) ±10%(3,0/4,5/5,0/6,0V);±5%(7,5/9,0/12,0V)

Ausgangsstrom 1,5 A 2,25 A

Ausgangsleistung 18,0 W 27,0 W

Durchschnittliche Efzienz im Betrieb

72,8 % (3,0 V)

75,9 % (4,5 V)

76,6 % (5,0 V)

81,3 % (6,0 V)

82,6 % (7,5 V)

83,5 % (9,0 V)

85,0 % (12,0 V)

75,9 % (3,0 V)

78,8 % (4,5 V)

79,5 % (5,0 V)

83,5 % (6,0 V)

84,7 % (7,5 V)

85,5 % (9,0 V)

86,6 % (12,0 V)

Efzienz bei niedriger Last (10 %)

62,8 % (3,0 V)

65,9 % (4,5 V)

66,6 % (5,0 V)

71,3 % (6,0 V)

72,6 % (7,5 V)

73,5 % (9,0 V)

75,0 % (12,0 V)

65,9 % (3,0 V)

68,8 % (4,5 V)

69,5 % (5,0 V)

73,5 % (6,0 V)

74,7 % (7,5 V)

75,5 % (9,0 V)

76,6% (12,0 V)

Leistungsaufnahme bei Nulllast < 0,10 W

Best.-Nr. 2377691 2377692

Eingangsstrom

(120 V/AC) 350 mA 250 mA

Leistungsaufnahme (max.) 21 W 31 W

Elektrische Schutzklasse II

Schutzvorrichtungen Überspannung, Überstrom, Überlastung, Kurzschluss

Betriebsbedingungen 0bis+40°C,20–85%rF(nicht-kondensierend)

Lagerbedingungen -20bis+60ºC,10–90%rF(nicht-kondensierend)

Kabellänge 1,8 m

Abmessungen (Niederspannungsstecker)

(øaußen/øinnen):

SteckerS(2,35/0,75mm);SteckerH(3,5/1,35mm)

SteckerI(4,0/1,7mm);SteckerD(5,0/2,1mm)

SteckerN(5,5/1,5mm);SteckerG(5,5/2,5mm)

Abmessungen (Stecker) SteckerA(2,5mm);SteckerB(3,5mm)

Abmessungen (L x B x T) / (einschl.

Stecker) 84,3 x 53 x 70,3 mm 89,2 x 56,5 x 76,3 mm

Gewicht 135 g 173 g

Handelsregisternummer: HRB3896

Anschrift: ConradElectronicSE,Klaus-Conrad-Str.1,D-92240Hirschau

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels VOLTCRAFT Alimentation

VOLTCRAFT

VOLTCRAFT FPPS 12-27W2.5 N Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VLP-USB Series Manuel utilisateur

VOLTCRAFT

VOLTCRAFT PPS 11810 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SPS-15-36W-N Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SPS12-12W-A Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SPS12-60W Manuel utilisateur

VOLTCRAFT

VOLTCRAFT FPPS 9-7.2W Manuel utilisateur

VOLTCRAFT

VOLTCRAFT LSP-1362 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT PPS 11810, 1 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT PS-1152A Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SPS 1525 PFC Manuel utilisateur

VOLTCRAFT

VOLTCRAFT LSP-1403 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT AD-50 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT DLP-3303 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT WS-PS501 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT FPPS 9-7.2W Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SPS-3000/R-N-C Manuel utilisateur

VOLTCRAFT

VOLTCRAFT PLC-2400C Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SW 800 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT FPPS 9-7.2W Manuel utilisateur

VOLTCRAFT

VOLTCRAFT SNPS-90 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 2264184 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT CPPS-320-42 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VSP Series Manuel utilisateur

Manuels Alimentation populaires d'autres marques

Monacor

Monacor PS-12CCD Manuel utilisateur

VOLTIMA

VOLTIMA MagicBox 15 Manuel utilisateur

Agilent Technologies

Agilent Technologies 6032A Manuel utilisateur

Miller

Miller Auto Deltaweld 452 Manuel utilisateur

BCP

BCP PUOUBK Feuille d'instructions

HC 2210 Manuel utilisateur

Puls

Puls CT5.241 Manuel utilisateur

OCZ

OCZ ZX1250W Manuel utilisateur

iseg

iseg ECH 238 Manuel utilisateur

Power

Power XXL A Series Manuel utilisateur

Agilent Technologies

Agilent Technologies 6631B Manuel utilisateur

Renogy

Renogy PHOENIX 300 Manuel utilisateur

HP 6200B Manuel de service

Epson

Epson Stylus Scan 2500 Manuel d'utilisation

Pulsar

Pulsar GREEN POWER CCTV PoE POE044816 Manuel utilisateur

Puls

Puls MiniLine ML50.100 Manuel utilisateur

Puls

Puls AS-Interface SLA4.100 Manuel utilisateur

Kenwood

Kenwood PS-60 Manuel utilisateur
