VOLTCRAFT BS-450 HDWT Manuel utilisateur

Bedienungsanleitung

BS-450 HDWT Endoskop HD

Best.-Nr. 2139580 Seite 2 - 17

Operating Instructions

BS-450 HDWT Endoskop HD

Item No. 2139580 Page 18 - 33

Notice d’emploi

Endoscope HD BS-450 HDWT

N° de commande 2139580 Page 34 - 49

Gebruiksaanwijzing

BS-450 HDWT Endoscoop HD

Bestelnr. 2139580 Pagina 50 - 65

Inhaltsverzeichnis

Seite

1. Einführung...........................................................................................................................3

2. Symbol-Erklärung................................................................................................................3

3. Bestimmungsgemäße Verwendung ....................................................................................4

4. Lieferumfang .......................................................................................................................5

5. Merkmale und Funktionen...................................................................................................5

6. Sicherheitshinweise.............................................................................................................6

a) Allgemein......................................................................................................................6

b) Batterien.......................................................................................................................7

7. Bedienelemente ..................................................................................................................8

8. Inbetriebnahme ...................................................................................................................9

a) Batterien einsetzen/austauschen .................................................................................9

b) Bedienung..................................................................................................................10

c) Basisfunktionen..........................................................................................................10

d) Menü Funktion............................................................................................................12

9. PegeundReinigung........................................................................................................16

10. Entsorgung........................................................................................................................16

a) Produkt.......................................................................................................................16

b) Batterien/Akkus..........................................................................................................16

11. Technische Daten..............................................................................................................17

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als

Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinwei-

se zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses

Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum

Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesund-

heit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

 DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedie-

nung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Das Produkt dient zum Inspizieren von kleinen Öffnungen, Motorräumen und anderen unzu-

gänglichen Stellen. Durch den biegsamen Schwanenhals kann die Farbkamera auch in unzu-

gängliche Positionen gebracht werden. Der integrierte Farbmonitor zeigt Stellen, die normaler-

weise nicht sichtbar sind.

Mit den mitgelieferten Zubehöraufsätzen, wie Spiegel, Magnet und Haken, können weitere Ar-

beiten durchgeführt werden.

Der Schwanenhals und der Kamerakopf sind wasserdicht nach IP67 und für die Verwendung in

Flüssigkeiten auf Wasserbasis (keine Säuren oder ätzenden Lösungen) geeignet. Das Gehäuse

mit Monitor darf keiner Flüssigkeit ausgesetzt oder in diese eingetaucht werden.

Die Anwendung bei Menschen und Tieren ist nicht zulässig.

DieSpannungsversorgungerfolgtüber4Stück1,5VBatterienTypAA/LR6/Mignon(nichtim

Lieferumfang enthalten).

Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig.

Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batte-

riefachdeckel nicht betrieben werden

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann

das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren

wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedie-

nungsanleitunggenaudurchundbewahrenSiedieseauf.ReichenSiedasProduktnurzusam-

men mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

Inhaber.AlleRechtevorbehalten.s

4. Lieferumfang

• Mini-Endoskop

• Haken

• Spiegel

• Magnet

• Micro USB Kabel

• Bedienungsanleitung

1Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter

oderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungenaufderWebseite.

5. Merkmale und Funktionen

• Klein und handlich

• Schwanenhals kann im Gerät aufbewahrt werden

• Kamera ist staub- und wasserdicht nach IP67

• SD-Karten Schacht

• Micro-USB Schnittstelle

• HDMI- Ausgangsschnittstelle

• Farbmonitor und Zoomfunktion

• Kamerabeleuchtung

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie

insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und

die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung

nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sach-

schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-

tung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kin-

der zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,

starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämp-

fen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Be-

trieb und schützen Sie es vor unbeabsichtigter Verwendung.

Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen

- Umgebungsbedingungen gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall

aus bereits geringer Höhe wird es beschädigt.

• Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser einge-

setzt werden. Schützen Sie das Grundgerät vor Spritzwasser.

• Die Anwendung bei Menschen und Tieren ist nicht zulässig.

• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt wer-

den. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.

• Schalten Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile span-

nungslos.

• Schützen Sie den Monitor vor direktem Sonnenlicht. Betreiben Sie das Produkt

nur im vor Sonneneinstrahlung geschützten Bereich.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in

einenwarmenRaumgebrachtwird.DasdabeientstehendeKondenswasserkann

unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zim-

mertemperatur kommen, bevor es angeschlossen und verwendet wird. Dies kann

u.U. mehrere Stunden dauern.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-

bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und

Betriebsmittel zu beachten!

• Achtung, LED-Licht:

- Nicht in den LED-Lichtstrahl blicken!

- Nicht direkt oder mit optischen Instrumenten betrachten!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die

Sicherheit oder den Anschluss des Produktes haben. Lassen Sie Wartungs-, An-

passungs-undReparaturarbeitenausschließlichvoneinemFachmannbzw.einer

Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-

wortet werden, wenden Sie sich an unseren technischen Kundendienst oder an

andere Fachleute.

b) Batterien

• Achten Sie beim Einlegen der Batterien auf die richtige Polung.

• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um

Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte

Batterien können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang

mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Lassen

Sie Batterien nicht frei herumliegen, da diese von Kindern oder Haustieren ver-

schluckt werden könnten.

• Alle Batterien sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von

alten und neuen Batterien im Gerät kann zum Auslaufen der Batterien und zur

Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien auseinander, schließen Sie sie nicht kurz und werfen

SiesienichtinsFeuer.VersuchenSieniemals,nichtauadbareBatterienaufzu-

laden. Es besteht Explosionsgefahr!

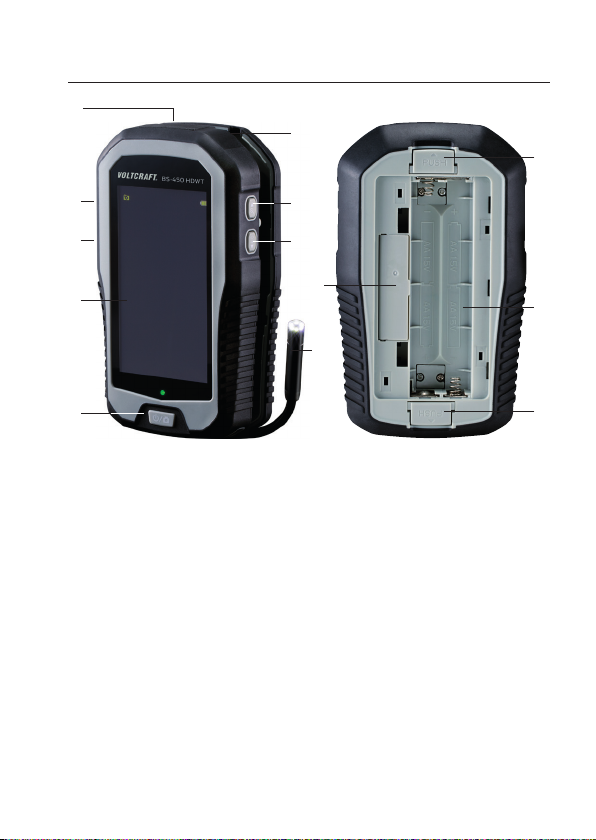

7. Bedienelemente

1 SD-Karten Schacht / Micro-USB Schnittstelle / HDMI- Ausgangsschnittstelle

2 Taste Menü & Enter

3 Taste Drehen & Löschen

4 LC-Display

5 Taste Ein-/Ausschalter & Schnappschuss

6 PUSH Tasten zum Öffnen der Gehäuserückwand

7 Batteriefach(Rückseite)

8 Taste Abwärts & LED Einstellung

9 Taste Aufwärts & Zoom

10 Durchführung der fest installierten Schwanenhalskamera

11 AufbewahrungsfachderAufsätze(Rückseite)

12 Schwanenhalskamera

8. Inbetriebnahme

• Halten Sie nur den Kamerakopf und den Schwanenhals in spannungslose Flüs-

sigkeiten. Der Schwanenhals darf nicht jenseits der Markierung „IP67 max. water

level“ eingetaucht werden.

• Das Endoskop darf nur in spannungslosen Anlagen zur Inspektion eingesetzt wer-

den. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen. Schalten

Sie aus Sicherheitsgründen vor jeder Inspektion alle Anlagenteile spannungslos.

• Der minimale Biegeradius von 25 mm darf nicht unterschritten werden.

• Die Anwendung bei Menschen und Tieren ist nicht zulässig.

a) Batterien einsetzen/austauschen

• ÖffnenSiedasBatteriefach(7)anderRückwanddurchgleichzeitigesdrückenderLaschen

des Batteriefachdeckels.

• SetzenSie4Stück1,5VBatterienTypAA/LR6/Mignon(imLieferumfangnichtenthalten)

in das Batteriefach ein. Achten Sie auf korrekte Polung (+/-), wie im Batteriefach angegeben.

• Schließen Sie das Batteriefach.

• Wechseln Sie die Batterien, wenn die Batterieanzeige auf dem Monitor einen niedrigen Bat-

teriestand anzeigt oder wenn sich das Gerät automatisch abschaltet.

• Bei der Verwendung von hochwertigen Alkali-Batterien und Zimmertemperatur beträgt die

ungefähre Betriebsdauer von Kamera und Monitor 90 Minuten.

• Entnehmen Sie die Batterien, wenn das Produkt für einen längeren Zeitraum nicht verwen-

det wird.

b) Bedienung

1Schwanenhalsaufwicklung

• DieRückwanddesGehäuseskanndurchgleichzeitigesDrückenaufdiebeiden„PUSH“

Tasten(6)diesichobenunduntenbendengeöffnetwerden.DerSchwanenhalskannnach

Bedarf abgewickelt werden.

• Achten Sie darauf, dass der Schwanenhals in der Öffnung (10) am oberen Teil des Gehäu-

seseingeführtwird,bevordieRückwandwiedereingeschobenwird.

• Zum Verstauen können Schwanenhals und Kamerakopf vollständig im Gehäuse aufgewi-

ckelt werden.

2Farbmonitor

• Auf dem Farbmonitor erscheint normalerweise das Kamerabild in Echtzeit. Alternativ kön-

nen die gespeichertes Bild / Video angezeigt werden.

• Nach dem Drücken einer Bedientaste erscheint für kurze Zeit die Statusleiste auf dem Mo-

nitor. Die Statusleiste zeigt eine oder mehrere Informationen.

c) Basisfunktionen

1Ein/Ausschalten

• Drücken Sie die Ein-/Ausschalter & Schnappschuss Taste (5), um das Endoskop einzu-

schalten.

• Zum Ausschalten halten Sie die Taste (5) ca 2-3 Sekunden gedrückt

2Kamerabild drehen

• Auf dem Monitor erscheint das Kamerabild. Sie können die Drehen & Löschen Taste (3)

drücken, um das Bild um 180º zu drehen. Drücken Sie die Taste (3) erneut, um das Bild

nochmals um 180º zu drehen.

3Beleuchtungsstärke einstellen

• Im Kamerakopf sind sechs LEDs integriert. Die LED-Beleuchtung der Kamera kann in 10

Stufen eingestellt werden.

• Beim Einschalten ist die Beleuchtungsstärke auf 60% eingestellt.

• Drücken Sie die Abwärts & LED Einstellung Taste (8), während die Kamera in Betrieb ist.

Mit jedem Drücken erhöht sich die Beleuchtungsstärke um 10%. Die Leuchtstärke wird auf

dem Display kurz angezeigt.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels VOLTCRAFT Instrument analytique

VOLTCRAFT

VOLTCRAFT 10 27 36 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS14MM/25M Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-150 XSD Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-5 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT IC-100HD Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-18HD/USB Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-100XIP Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-500 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-10/1M VGA MF Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 2301360 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 300SRC SF Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-310XWIFI Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-1000T Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-19+ USB-ENDOSKOP Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-500 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-350XIPSD Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-15 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 10 10 61 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-26 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 2250945 Manuel d'utilisation

VOLTCRAFT

VOLTCRAFT 51 69 41 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-20 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 12 29 53 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT BS-12 Manuel utilisateur

Manuels Instrument analytique populaires d'autres marques

Cocraft

Cocraft NLT04 Manuel utilisateur

M&C

M&C GENTWO PMA1000 Manuel utilisateur

MICRO-EPSILON

MICRO-EPSILON optoncdt 1700 Manuel utilisateur

CONDTROL

CONDTROL XP4 PRO Manuel utilisateur

Extech Instruments

Extech Instruments BR200 Manuel utilisateur

Dewetron

Dewetron DEWE-30-16 Manuel du produit

EXTOL PREMIUM

EXTOL PREMIUM 8820043 Instructions d'installation et d'utilisation

RIDGID

RIDGID SeeSnake Compact Manuel utilisateur

Teledyne

Teledyne 3000PA Manuel utilisateur

YDLIDAR

YDLIDAR TIA Manuel utilisateur

Olympus

Olympus IPLEX FX Series Manuel utilisateur

Bosch

Bosch GLM 50 C Professional Manuel utilisateur

Reflecta

Reflecta DigiEndoscope Manuel utilisateur

Chinavision

Chinavision CVACZ-G696 Instructions de montage

Fuji Electric

Fuji Electric ZKMA Manuel utilisateur

Teledyne

Teledyne 3300TA Manuel utilisateur

RIDGID

RIDGID micro CA-25 Manuel utilisateur

Würth

Würth MASTERVISION MINI REC Manuel utilisateur
