Vivotek MD8562 Manuel utilisateur

MD8562/8562D

P/N:625015501G Ver1.1

2MP .Vandal-proof .Mobile Surveillance

JP - 31

日本語

煙や異常なにおいに気が付いたら、直ちに

ネットワークカメラの電源を切ってください。

このような場合が生じたら、お買い求めに

なった販売店にご連絡ください。

使用温度については、ユーザーマニュ

アルを参照してください。

インストール前の注意

不安定な場所にネットワークカメラを置

かないでください。

雷が鳴っている時は、ネットワークカメ

ラに触れないでください。

ネットワークカメラを落とさないでくださ

い。

ネットワークカメラに針のような物を差

し込まないでください。

JP - 32

ソフトウェアCD

クイックインストールガイド / 保証書

ドライバーr

アライメントステッカー

アース / ねじ

パッケージ内容の確認

シリカゲル / RJ45 メス/メスカプラー

(PoE) 汎用I/Oターミナルブロック

(電源コード付属)

Ethernet 10/100 RJ45プラグ

マイク入力 (ピンク)

電源コードソケット (黒)

MD8562 MD8562D

JP - 33

日本語

重要！

カメラを設置する前にMACアドレス

を書き留めておいてください。

ネジ穴

各部の説明

内側ビュー

外側ビュー

レンズ

MicroSD/SDHC

カードスロット

防水レベル：IP67

リセットボタン

ステータス LED

JP - 34

まず、付属のドライバーでカメラベースからドームカバーを外します。必要に応じてMicroSD/SDHCカード

を装着します。

以下の手順に従ってカメラを天井または壁に取り付けます。

1. 付属の割り付けステッカーを天井または壁に貼ります。

2. ステッカー上の3つのネジの円を利用して、天井または壁にパイロットホールを3個開けます。そして必

要があればプラスチックアンカーをハンマーで穴に取り付けます。

3. このネットワークカメラは天井/壁を通して、または側面からの配線で設置できます。天井/壁にケーブル

を通す場合は、図のようにケーブル孔Aを開けます。ケーブルをドームカバー側面に通す場合は、プラ

スチックカバー(B)を外してください。

4. カメラベースの穴3箇所に対応するネジを入れ、ドライバーでカメラベースを固定します。

ドームカバー

ハードウェア･インストレーション

破壊防止ネジ

カメラベース

プラスチックカバー

天井取り付け

JP - 35

日本語

壁取り付け

アース線の設置

下図に示されるように、付属のアース線をネジ穴に固定し、線を取り回して他端を接続ボックスまたは接地

された導管につなぎます。

重要！

湿気を防ぐため、ネジは確実に締

めてください。

JP - 36

汎用接続 (PoEを持たない) (MD8562D)

ネットワークデベロッパー

+ : デジタル出力

- : デジタル入力

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

イーサネットスイッチ

1. 外部DI装置を使う場合は、汎用I/Oターミナルブロックから接続します。

2. ネットワークカメラをスイッチにつなげるには、RJ45メス/メスカプラーを使用します。

PCにネットワークカメラがつながている場合、カテゴリー5クロスケーブルを使用します。

3. 電源ケーブルを使ってネットワークカメラをコンセントにつなげます。

JP - 37

日本語

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

パワー･オーバー･イーサネット(PoE) (MD8562)

PoEスイッチ

PoEに対応しないスイッチを使用する場合

PoEパワーインジェクタ(オプション)を使用して、カメラとPoEに対応しないスイッチを接続してください。

PoE対応スイッチを使用する場合

カメラはPoEに適合しているため、電源およびデータ送信を一本のイーサネットケーブルによって行うこ

とができます。イーサネットケーブルでカメラをPoE対応スイッチに接続するには、以下の図を参考にし

てください。

PoEパワーインジェクタ

(オプション)

非PoE交换机

註：

この設備は、外部機器に接続せず、PoEネット

ワークのみに接続されます。

JP - 38

1. ソフトウェアCDのSoftware Utilityディレクトリから「Installation Wizard 2」を実行します。

2. プログラムが、あなたのネットワーク環境の分析を行います。あなたのネットワークが分析された後、

「Next」ボタンをクリックしてプログラムを続行してください。

0002D108323

00-02-D1-10-83-23 192.168.5.151 MD8562

Installation

Wizard 2

IPアドレスの割り当て

3. プログラムは同じLAN上でVIVOTEKビデオレシーバー、ビデオサーバー、またはネットワークカメラを検

索します。

4. 短い検知時間の後、メインインストール画面がポップアップ表示されます。MACアドレスのうち、カメララベ

ルまたはパッケージにあるシリアル番号に印刷されたものをダブルクリックして、ネットワークカメラのブラ

ウザ管理セッションを開きます。

JP - 39

日本語

設定の詳細は、ソフトウェアCDのユーザーマニュアルを参照してください。

使用可能

ビューアングルの調整

90°

レンズの調整

レンズモジュール側面のネジを緩

めます(取り外さない)。

右に示されるように、レンズを必要

な角度に調節します。

調節が済んだらネジを締めてレン

ズの方向を固定し、衝撃や振動に

耐えられるようにします。

1. ネットワークカメラのブラウザ管理セッションは下図のように表示されます。

2. カメラよりライブ画面が表示されます。複数のカメラで構成された環境では、ソフトウェアCDから32チャ

ンネル録画ソフトウェアをインストールできます。インストールの詳細は、関連ドキュメントをご参照くださ

い。

Autres manuels pour MD8562

Ce manuel convient aux modèles suivants

Autres manuels Vivotek Caméra de sécurité

Vivotek

Vivotek Supreme IP9165-LPR Manuel utilisateur

Vivotek

Vivotek TB9330-E Manuel utilisateur

Vivotek

Vivotek 4X-FD7132 Manuel utilisateur

Vivotek

Vivotek FD8136 Manuel utilisateur

Vivotek

Vivotek FD9391-EHTV Manuel utilisateur

Vivotek

Vivotek Supreme FD8363 Manuel utilisateur

Vivotek

Vivotek Supreme SD9361-EH/EHL Manuel utilisateur

Vivotek

Vivotek IP8330 Manuel utilisateur

Vivotek

Vivotek WFD Manuel utilisateur

Vivotek

Vivotek FD8164V Manuel utilisateur

Vivotek

Vivotek IP8335HIP8335H Manuel utilisateur

Vivotek

Vivotek CC9380-HV Manuel utilisateur

Vivotek

Vivotek IP7251 Manuel utilisateur

Vivotek

Vivotek IP8352 Manuel utilisateur

Vivotek

Vivotek IP3112 Manuel utilisateur

Vivotek

Vivotek FE8172V Manuel utilisateur

Vivotek

Vivotek IP8352 Manuel utilisateur

Vivotek

Vivotek FD9165-HT-A Manuel utilisateur

Vivotek

Vivotek IP3112/IP3122 Manuel utilisateur

Vivotek

Vivotek FD8133V Manuel utilisateur

Vivotek

Vivotek Supreme FD8363 Manuel utilisateur

Vivotek

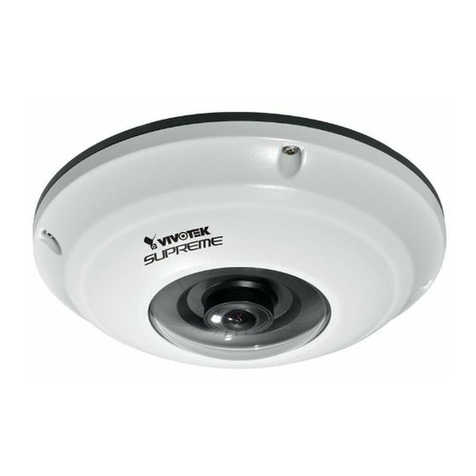

Vivotek FE8174V Manuel utilisateur
