Vivotek MD8562 Manuel utilisateur

MD8562/8562D

P/N:625015501G Ver1.1

2MP .Vandal-proof .Mobile Surveillance

PL - 103

Polski

WAŻNE!

Przed zainstalowaniem kamery

zanotuj jej adres MAC.

Otwory na śrubki

Opis zyczny

Widok wewnątrz

Widok z zewnątrz

Soczewki

Gniazdo karty

MicroSD/SDHC

Poziom wodoodporności: IP67

Przycisk Reset

Dioda stanu

PL - 104

Najpierw użyj dołączonego śrubokrętu, by odłączyć kopułę od podstawy kamery. Jeśli to konieczne,

włóż kartę MicroSD/SDHC.

Wykonaj poniższe czynności, aby zamontować kamerę na sucie, lub na ścianie.

1. Przyklej dołączoną naklejkę do wyrównywania na ścianie/sucie.

2. Użyj 3 kół śrub na naklejce, by wywiercić 3 otwory pilotażowe w sucie/ścianie. Następnie w

razie konieczności przybij haki plastikowe do otworów.

3. Niniejsza kamera sieciowa może zostać zamontowana z kablem przebiegającym przez sut/

ścianę lub z boku. Jeśli chcesz przeprowadzić kabel przez sut/ścianę, wywierć otwór na kabel

A jak pokazano na obrazku. Jeśli kable przebiegają z boku pokrywy kopuły, proszę usunąć

plastikową pokrywę (B).).

4. Przez 3 otwory z podstawie kamery wprowadź śrubki do odpowiednich otworów i zamocuj

podstawę kamery śrubokrętem.

Obudowa kopuły

Instalacja sprzętu

Przykręć tak, by nie

można było przy tym

manipulować

Podstawa kamery

Plastikowa pokrywa

Uchwyt mocujący do sutu

PL - 105

Polski

Uchwyt mocujący do

ściany

Instalacja przewodu uziemiającego

Jak pokazano na poniższym obrazku, zabezpiecz jeden z końców załączonego kabla uziemiającego

do otworu na śrubę, przeprowadź kabel, oraz dołącz drugi z końców do skrzynki sygnałów lub prze-

wodu uziemiającego.

WAŻNE!

Proszę mocno dokręcić śruby,

by uniknąć zawilgocenia.

PL - 106

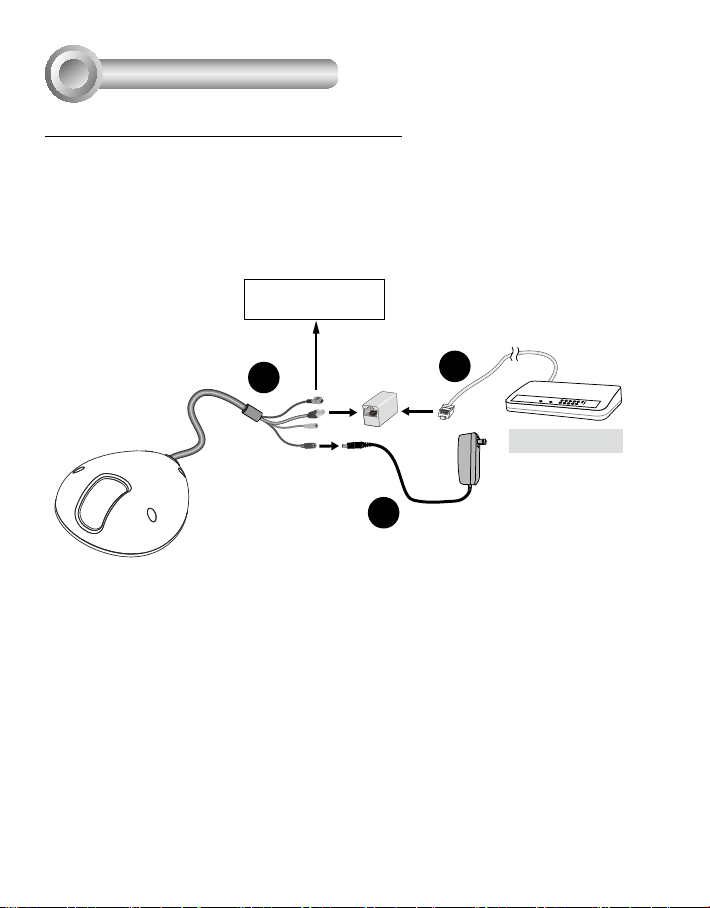

Podłączenie ogólne (bez PoE) (MD8562D)

Podłączenie do sieci

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

Ethernet switch

1. Jeśli posiadasz zewnętrzne urządzenia DI, utwórz połączenie poprzez generalny blok terminału

I/O.

2. Użyj dołączonego przedłużacza RJ45 gniazdko/gniazdko aby podłączyć kamerę sieciową do

switcha.

Użyj skrosowanego kabla kategorii 5 kiedy kamera sieciowa jest połączona bezpośrednio z

komputerem.

3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania.

+ : Wyjście cyfrowe

- : Wejście cyfrowe

PL - 107

Polski

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

Zasilanie przez Ethernet (PoE) (MD8562)

PoE switch

Kiedy używasz switcha bez PoE

Użyj wtyczki zasilającej PoE (opcja) aby połączyć kamerę ze switchem bez PoE.

Kiedy używasz switcha z włączonym PoE

Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden kabel Eth-

ernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy kabla Ethernet.

Wtyczka zasilająca PoE

(opcja)

Switch bez PoE

UWAGA:

Niniejsze wyposażenie może tylko zostać

podłączone do sieci PoE bez okrążania

zewnętrzych roślin.

PL - 108

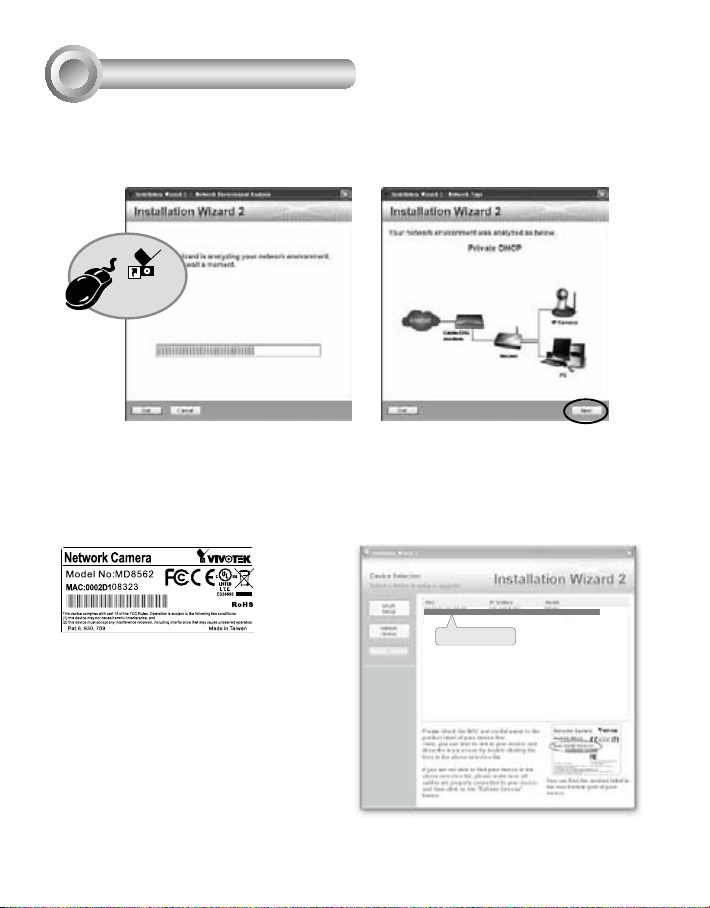

1. Uruchom “kreatora instalacji 2” z katalogu Software Utility na płycie CD z oprogramowaniem.

2. Porgram przeprowadzi analizę otoczenia sieciowego. Po analizie sieci, kliknij “Dalej” aby

kontynuować.

0002D108323

00-02-D1-10-83-23 192.168.5.151 MD8562

Installation

Wizard 2

Przypisywanie adresu IP

3. Program wyszuka odbiorniki video, videoserwery i kamery sieciowe  rmy VIVOTEK dostępne

w sieci LAN.

Po krótkim przeszukaniu, wyskoczy główne okno instalacyjne. Podwójnie kliknij na adres MAC,

który pasuje do wydrukowanego adresu na etykiecie kamery lub na numer seryjny widniejący

na opakowaniu, aby otworzyć sesje zarządzającą przeglądaniem kamery sieciowej.

PL - 109

Polski

Instrukcje dotyczące dalszej konguracji zawiera podręcznik żytkownika na

płycie CD z oprogramowaniem.

Gotowy do użycia

Aby wyregulować kąt widzenia

90°

Regulacja obiektywu

Poluzuj śruby (nie usuwając ich)

z boków modułu obiektywu.

Wyreguluj obiektyw do

pożądanego kąta oglądania jak

pokazano po prawej.

Po zakończenu, przykręć

śruby tak, żeby nakierowanie

obiektywu można było zmienić i

żeby mógł on wytrzymać szok i

wibracje.

1. Sesja przeglądająca z kamerą sieciową powinna przebiegać jak poniżej.

2. Powinieneś być zdolny do zobaczenia wideo na żywo ze swojej kamery. Możesz rónież

zainstalować 32-kanałowe oprogramowanie nagrywające z CD, zawierającej oprogramow-

anie, we wdrożeniu składającym się z wielkorotnych kamer. Dla szczegółow instalacyjnych,

proszę odnieść się do powiązanych dkomumentów.

PL - 110

Zamocuj kopułę do kamery. Przy pomocy

dołączonego śrubokrętu zamocuj

kopułę śrubami. Na koniec sprawdź, czy

wszystkie elementy kamery są pewnie

zamocowane.

Czynności końcowe

Dostrajanie ostrości kamery

Domyślna, fabryczna ostrość niniejszej kamery sieciowej wynosi od 1 metra do nieskończoności.

Jeśli chcesz ustawić ostrość na obiekty bliższe niż 1 metr, lub jeśli soczewki straciły ostrość,

wyreguluj w następujący sposób:

Poluzuj śrubę blokującą

soczewki.

1. Poluzuj śrubę blokującą soczewki.

2. Ręcznie pokręć soczewki, by wyregulować

ostrość, aż obraz stanie się ostry.

3. Dokręć śrubę blokującą soczewki.

Oderwij aluminiowo-foliową torebkę próżniową i

wyciągnij pochłaniacz wilgoci. Dołącz załączony

pochłaniacz wilgoci do wewnętrznej strony

pokrywy kopuły. (Proszę wymieniać pochłaniacz

za każdym otworzeniem pokrywy kopuły.)

WAŻNE!

Proszę mocno dokręcić śruby

aby unikąć dostania się wilgoci

do wewnątrz.

MD8562/8562D

P/N:625015501G Ver1.1

2MP .Vandal-proof .Mobile Surveillance
