Vivotek IP8173H Manuel utilisateur

Quick Installation Guide

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

3MP • Compact Size • WDR Pro

All specications are subject to change without notice.

P/N:625021901G Rev. 1.1

IP8173H Mini-box

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]

SW - 92

Håll nätverkskameran avskiljd

från vatten. Stäng omedelbart av

strömmen om nätverkskameran är

våt.

Se din användarmanual för

drifttemperatur.

Stäng av strömmen till

nätverkskameran om det skulle ryka

om den eller lukta konstigt.

Placera inte nätverkskameran nära

värmekällor såsom tv eller ugn.

Håll nätverkskameran avskiljd från

direkt solljus.

Placera inte nätverkskameran i

omgivningar med hög luftfuktighet.

Varning innan installation

Placera inte nätverkskameran på

ostadiga ytor.

Rör inte nätverkskameran när den

åskar.

Demontera inte nätverkskameran. Tappa inte nätverkskameran.

Kameraställ

CS-objektivIP8173H

Garantikort

Snabbinstallationsguide

Programvaru-CD

1Paketinnehåll

L-typ sexkantsnyckel

Screws

Monteringsfäste

SW - 93

Svenska

RJ45 kontakt

Ethernet 10/100

Infälld

återställningsknapp

Allmän I/O terminalblock

Monteringshål

Frontpanel

Bakpanel

Lins

Fokuskontroll

Zoomkontroll

2Fysisk beskrivning

Statuslysdiod

Fack för MicroSD/SDHC/

SDXC -kort

Lins

Uttag Iris kontrollkabel

1 2 3 4 5 6 7

GND

RS485_N

RS485_P

GND_AUDIO

MIC_IN

AUDIO_OUT

Justering av

monteringsring

Micro SD

Ljussensor

SW - 94

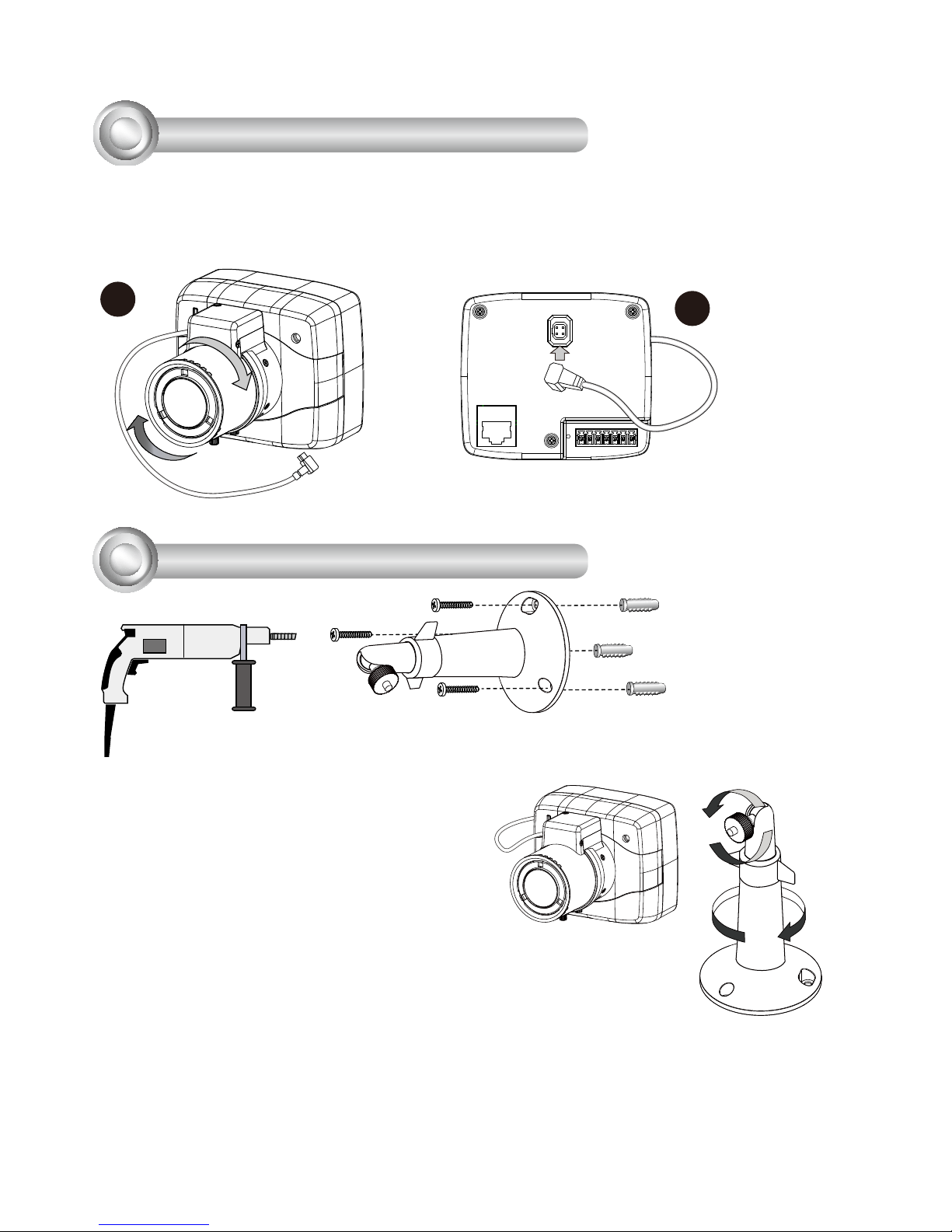

3Fästa objektivet till kameran

1. Montera objektivet genom att vrida det medurs i fästet tills det tar emot.

2. Anslut Iris kontrollkabel i uttaget. Anslut Iris kontrollkabel innan strömmen slås

på. Annars kommer du inte kunna komma åt inställningarna för exponering.

4Montera kameran på stativet

1. Använd hålen på kamerastativet för att

markera borrhålen på väggen. Borra hålen

på önskad plats.

2. Slå in de bifogade plastpluggen.

3. Montera kamerastativet på väggen eller i

taket genom att skruva fast det.

4. Montera kameran på stativet genom att

vrida stativet och fästringarna.

SW - 95

Svenska

Power over Ethernet (PoE)

När du använder PoE-aktiverad kontakt

Nätverkskameran är PoE-kompatibel och tillåter sändning av ström och data via

en enda Ethernet-kabel. Se följande bild för att ansluta nätverkskameran till PoE-

aktiverad kontakt via Ethernet-kabel.

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

PoE-kontakt

5Nätverksplacering

När du använder en kontakt utan PoE

Använd en PoE-ströminjektor (valbart) för att ansluta mellan nätverkskameran och

en kontakt utan PoE.

POWER COLLISION

LINK

RECEIVE

PARTITION

12345

kontakt utan PoE

PoE-ströminjektor

(valbart)

SW - 96

6Tilldela IP-adress

1. Installera “Installation Wizard 2” från katalogen för programvarufunktion från CD-

skivan.

2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt

nätverk har analyserats, klicka på knappen “Next” för att fortsätta programmet.

3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller

nätverkskameror på samma LAN.

4. Efter en kort sökning, kommer huvudfönstret för installationen att dyka upp. Dubbel

klicka på MAC adressen som matchar den som är tryckt på kameraetiketten eller S/N

numret på förpackningsetiketten för att öppna en webbläsarsession med nätverkska-

meran (Network Camera).

För vidare installation, se användarmanualen på CD-skivan.

Klar att använda

1. En webbläsarsession med nätverkskameran bör föranleda enligt nedan.

2. Du bör kunna se live video från din kamera. Du kan också installera mjukvaran med

32-kanaler för inspelning från cd:n i en utbyggnad som består av era kameror. För

installationsdetaljer, se till dess relaterade dokument.

SW - 97

Svenska

3. Skruva loss zoomkontrollen för att justera zoomfaktorn. Dra åt zoomkontrollen igen

då du är färdig.

4. Skruva loss fokuskontrollen för att justera fokusområdet. Dra åt fokuskontrollen igen

då du är färdig.

∞

Observera nedanstående specikationer om du vill ha en annan lins till IP8173H.

1. Om du väljer en annan lins, ska avståndet mellan linsens äns och IR-cut-ltret på

kameran vara mindre än 7,0 mm. Om linsen sticker ut för mycket från linsmodulens

nedre del, kan den slå i IR-cut-ltret eller leda till oskärpa när fokuskontrollen justeras.

2. En varifokallins kan sticka ut från skruvfästets nedre del när fokus ställs in.

IR-cut-lter Lins sticker ut från

skruvfästet

Skruvfäste

Obs:

3. Använd bifogad sexkantsnyckel för att justera CS-monteringsring om

kompatibilitetsproblem uppstår med linsens fokallängd.

SW - 98

1. Montera fästet i kamerans baksida genom att vila skumplastdynorna på övre delen

och på baksidan av kameran. Säkra fästet genom att skruva in en sexkantsskruv.

Installerad i kåpa

2. Montera T-fästet och kameran i kamerafästet. Placera kameralinsen fram så nära

som möjligt mot det tempererade glasfönstret. Säkra installationen genom att spänna

sexkantsskruven upptill.

Kameran kan installeras i VIVOTEK:s kåpor, såsom

serierna AE-211/-232/-233/-234/-235.

Quick Installation Guide

VIVOTEK INC.

6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.

|T:+886-2-82455282|F:+886-2-82455532|E:[email protected]

VIVOTEK USA, INC.

2050 Ringwood Avenue, San Jose, CA 95131

|T: 408-773-8686|F: 408-773-8298|E: [email protected]

3MP • Compact Size • WDR Pro

All specications are subject to change without notice.

P/N:625021901G Rev. 1.1

IP8173H Mini-box

Network Camera

English 繁中日本語 Español Português

簡中 Français Deutsch Italiano Türkçe Polski Русский Česky Svenska

Dansk

Nederlands

Indonesia

VIVOTEK Netherlands B.V.

Busplein 36, 1315KV, Almere, The Netherlands

|T:+31 (0)36 5389 149|F:+31 (0)36 5389 111|E:[email protected]
