VITEX DOL Manuel utilisateur
DOL Installation Guide
DOL マニュアル
DOL 사용설명서
DOL.indd 1 2011-05-02 �� 4:36:44
●
•
•
•
•
※
※
DOL.indd 2 2011-05-02 �� 4:36:45
-
-
※
●
●
DOL.indd 3 2011-05-02 �� 4:36:45
●
●
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
●
1.
2.
3.
DOL.indd 4 2011-05-02 �� 4:36:45
●
●
●
● ’
●
●
DOL.indd 5 2011-05-02 �� 4:36:45
DOLマニュアル

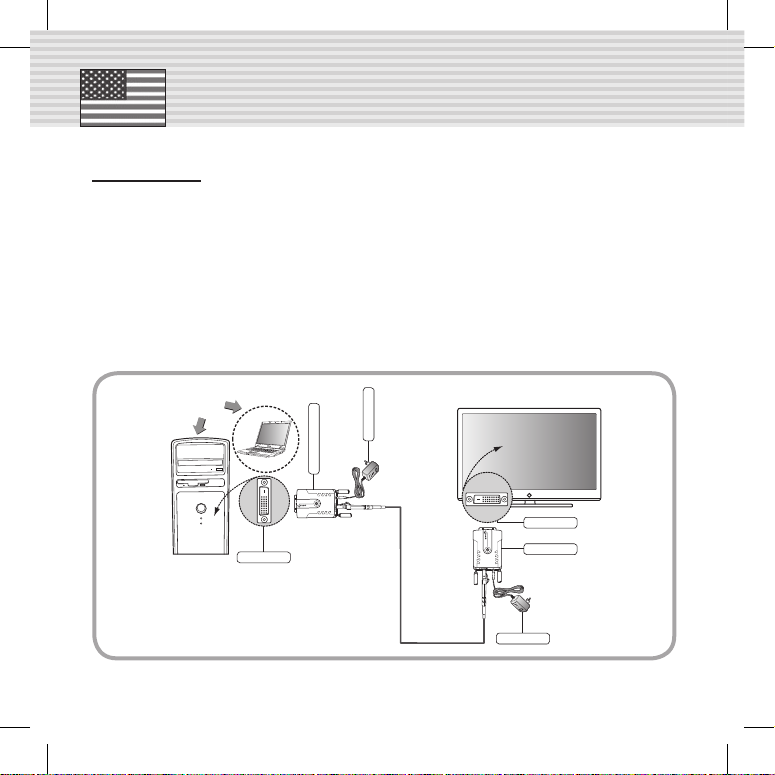

●連結方法
• 製品の送信部をコンピューターの DVIポートに連結します。
• 製品の受信部をディスプレー機器の DVIポートに連結します。
• 送信部と受信部の間にマルチモードの LCコネクタタイプの1チャンネルの標準の光ケーブル
を連結します。
• 付属品の電源アダプター(又は USB電源ケーブル)を送信部と受信部に各々連結します。
• 製品への全ての連結が完了したら、送/受信部の緑色のLEDが点灯します。
※
出力機器及びディスプレー機器に USBポートがついている場合、付属品のUSBケーブルの連結として電
源アダプターを代替して電源供給を受けることが可能です。
※注意: 必ず付属の電源アダプターをご使用ください。USB電源ケーブルは1本のみ付属しています。
又は
ポート
ポート
電源アダプター
電源アダプター
DOL.indd 6 2011-05-02 �� 4:36:45
DOLマニュアル
●トラブルシューティング
画面が表示されない場合
- コンピューターの電源を確認して下さい。
- コンピューターとモニターを分けて正確に接続されているかを
確認して下さい。
- コンピューターの電源をOFFしてからもう一度ONしてくださ
い。
画面にノイズが生じる場合 - DVIコネクターの連結をご確認ください。
- 解像度を再確認してください。
- 上記のような措置を取っても問題が続く場合は、A/Sセンタにお問い合わせください
※仕様及び外観は改良のため予告なく変更することがありますので、予めご了承ください。
●システムの連結による LEDの表示状態
素早い点滅 送/受信部の光モジュールが起動中の時
(電源アダプターの連結後、2~3秒ぐらい LEDが素早く点滅する。)
点灯 送/受信部の光モジュールが通信が出来、正常に動作する時
遅い点滅 送/受信部の光モジュールの間の通信がうまくできていない時
(光ケーブル及び電源アダプターの連結を再確認する。)
DOL.indd 7 2011-05-02 �� 4:36:45
DOLマニュアル
●安全上の主意事項
製品を正しく使用して危険や財産上の被害を防ぐための内容であるので必ずお守りください。
●警告
1. 電源プラグを同時に複数個差し込んで使用しないでください。異常発熱や火災の原因になります。
2. 電源コードを強引に曲げたり、または重いものに押されて破損されないように主意してください。
火炎の原因になります。
3. 電源プラグは水気のない手でお取扱ください。感電の原因になります。
4. 電源プラグが揺れないように確実に差し込んでください。接続が不完全な場合は火災の原因になります。
5. 分解、修理、改造は絶対行わないでください。異常動作により火炎、 感電傷害の危険があります。
6. 端子の穴などに金属類（ヘアピンや鉄類など）や燃えやすい異物（マッチや紙など）を入れたり、落とさないで
ください。 火炎や感電の原因になります。
7. 製品の上に花瓶や植木鉢、コップ、化粧品、薬品、水などが入っている容器を置かないでください。
火災や感電、落下による負傷の原因になります。
8. 直射光線の当たる場所や暖房器具などのように熱の出る場所を避けてください。 火災の危険があります。
9. 清掃時には製品の表面に直接水を振りまかないでください。 火炎や感電の原因になります。
製品の表面は乾いた布で軽く拭いてください。
10. 必ず定格のDC Power adapterをご使用ください。 火災の可能性があります。
●注意
1. 重いものを置かないでください。故障の原因になります。
2. 平らで安定した場所に設置して ください。製品が倒れたり、落ちた場合は、傷害や故障の原因になります。
3. 温度の高い所（50 以上）や低い所(0 以下)、湿気の多い所には設
置しないでくたさい。 火災や感電の原因になります。
4. 光ケーブルの両端を曲げたり、おったり、または力を入れて引っ張る
と故障の原因になるので、絶対行わないでください。
(最小の 曲げ半径：45ｍｍ)。
指示事項の違反時に人が死亡した
り、重傷を負う可能性が予想される
内容です。
指示事項の違反時に人が負傷した
り、物的な損害の賠償が予想される
内容です。
警
告
注
意
DOL.indd 8 2011-05-02 �� 4:36:45
DOLマニュアル
製品の保証
OPHITでは当社の製品の購入に対して 以下のように保証いたします。
使用時に問題が発生した場合は製品の 購入先にお問い合わせください。
購入日から１年以内に製品に不良が発生した場合は無償でサービスいたします。
保証例外事項
次のように(製造時の欠陥ではなく、 使用時の誤りによる欠陥が発生した場合)サービスを要請す
れば、サービスを受けることも可能です。
事故，天災地変による製品の欠陥
顧客の不注意や誤った製品の使用による製品の欠陥
当社が提供したり、販売していない製品または部品の使用による製品の欠陥
顧客サービスのために当社が指定して職員や社員、サービスチームを通さないで発生した製品
の損傷及び関連欠陥
維持管理サービスのため交換する部品や製品は、正常に作動している新しい製品や部品を使い、
交換製品は当社の承認を得なければなりません。
製品名
購入日
購入先
年 月 日
モデル名
製品のー連番号
１年制限の保障
DOL.indd 9 2011-05-02 �� 4:36:46
DOL 사용설명서
● 연결 방법
•
제품의 송신부를 컴퓨터의 DVI 포트에 연결합니다.
•
제품의 수신부를 디지털 디스플레이의 DVI 포트에 연결합니다.
•
송신부와 수신부 사이에 멀티모드 LC 타입 1채널 표준 광케이블을 연결합니다.
•
제공되는 전원아답터(또는 USB 전원케이블)를 송신부, 수신부 각각 연결합니다.
•
제품의 모든 연결이 완료되면, 송/수신부의 녹색 LED가 점등합니다.
전원아답터
또는
DVI 포트
DVI 포트
전원아답터
※
출력기기 및 디스플레이 기기에 USB포트가 있을 경우 부속품의 USB케이블의 연결로 전원아답터를
대신하여 전원공급을 받을 수 있습니다.
※
주의: 반드시 제공되는 전원아답터를 사용바랍니다. USB 전원케이블은 한 개만 제공됩니다.
DOL.indd 10 2011-05-02 �� 4:36:46
