Vitavia Triton 5000 Manuel utilisateur

Assembly instructions

Montageanleitung

Notice de Montage

VM0006-DS / PC

5000, 6700, 8300, 9900, 11500

006PC.01.1706_WFP

VM0006-DS

7 PC

2006PC.01.1706_WFP

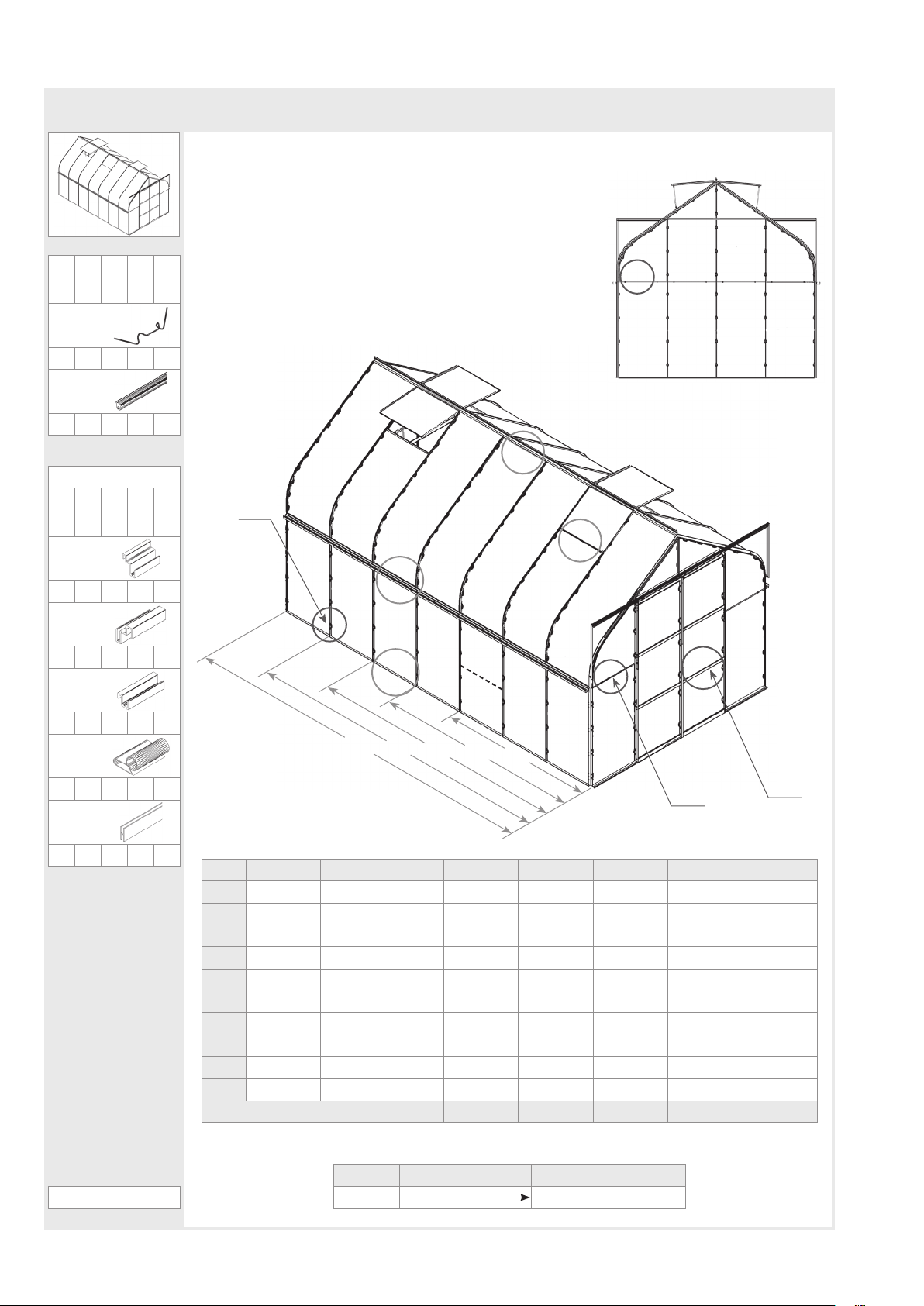

4 mm mm (E3mm) 5000 6700 8300 9900 11500

A40001591 610 x 1202 12x 14x 16x 18x 20x

BR 40001592 610 x 147 / 812 2x 2x 2x 2x 2x

BL 40001593 610 x 812 / 147 2x 2x 2x 2x 2x

CR 369474R 610 x 428 / 2 2x 2x 2x 2x 2x

CL 369474L 610 x 2 / 428 2x 2x 2x 2x 2x

D369426 610 x 610 6x 6x 6x 6x 6x

E40001594 610 x 815 2x 2x 2x 2x 2x

F40001595 610 x 1877 5x 6x 8x 8x 10x

G40001596 610 x 1334 1x 2x 2x 4x 4x

H369430 600 x 544 1x 2x 2x 4x 4x

Total 35x 40x 44x 50x 54x

PC2/PC3

5000

6700

8300

9900

11500

1011

296x348x 404x452x 508x

1020

1x 1x 1x 1x 1x

BL BR

A AA A

E E

CL CR

A / J

CL CR

Pane mm (E3mm) Cut Pane mm (E3mm)

1x A610 x 1202 1x J (13) 610 x 744

5000

6700

8300

9900

11500

Z1 (1311)

12x 14x 16x 18x 20x

Z2 (1312)

6x 8x 10x 12x 14x

Z3 (1313)

13x 14x 14x 16x 16x

2399

5x 6x 8x 8x 10x

24674

6x 6x 6x 6x 6x

PC1

PC4

Z1 Z1 Z1 Z1

PC5

PC8

PC7

PC6

5000

6700

8300

9900

11500

VM0006-DS

3006PC.01.1706_WFP

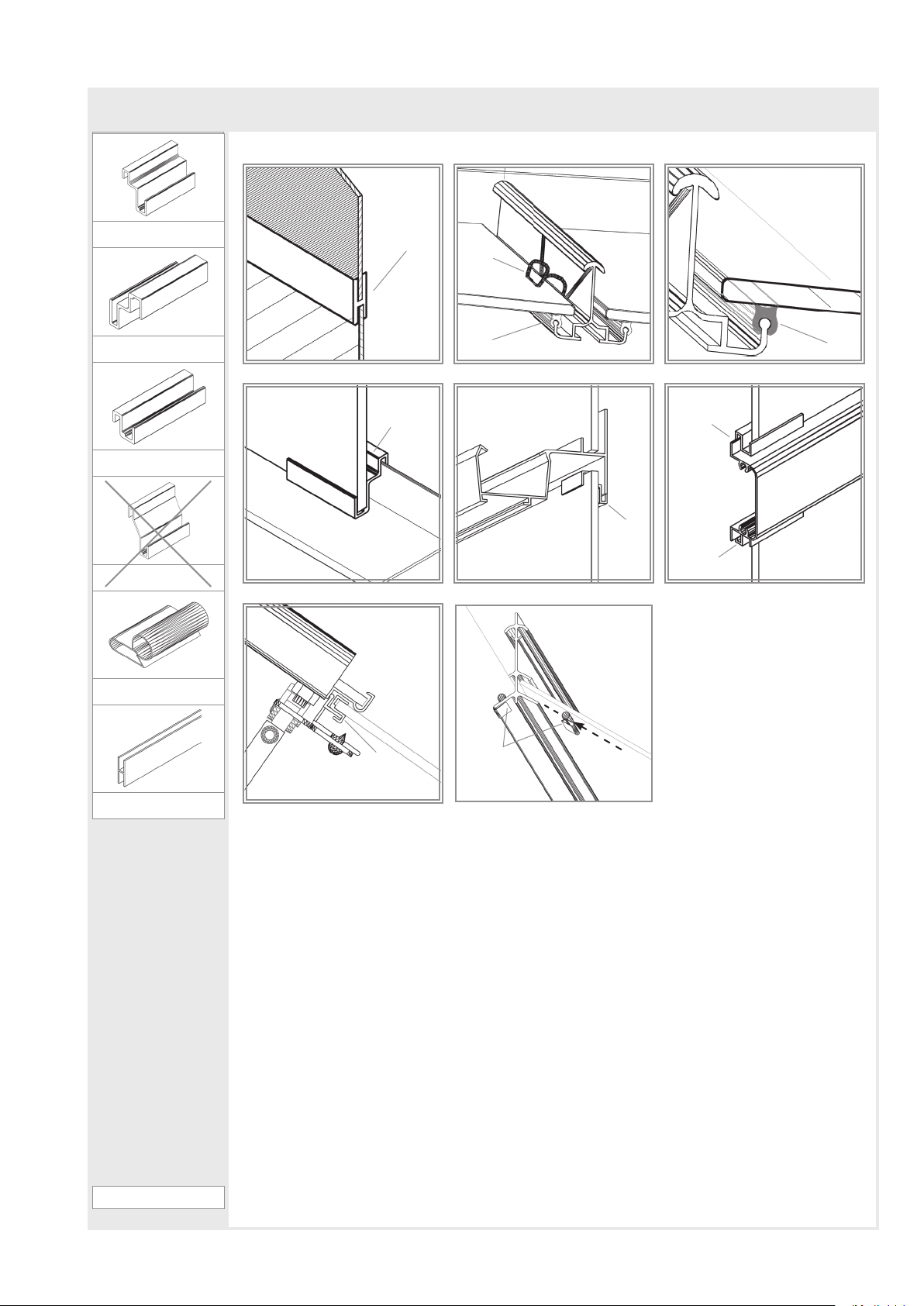

PC1

24674

B / E

PC2

1011

1020 1020

PC3

2399

24674

PC6

PC4 PC5

2399

PC8

PC7

4mm PC

F / G

Benutzen Sie Arbeitshandschuhe. Einige Teile können scharfkantig sein.

1. Bitte überprüfen Sie zuerst, ob die Anzahl der gelieferten Platten der in der Aufstellung genannten Menge entspricht.

2. Wichtig! Die UV-beständige Seite wird durch eine Folie und durch einen Aufdruck am Rand markiert. Diese Seite muß

stets nach außen zeigen. Folie(n) entfernen. Achtung! Ziehen Sie die Folie erst ganz ab, nachdem Sie die Platte eingesetzt

haben. (Die Hohlkammerplatten sind bewußt etwas kürzer geschnitten, da sich das Material bei Wärme stark ausdehnt).

3. Den Verglasungstreifen (1020) der dem Gewächshaus beilegt, gemäß (PC2) & (PC3) auf die Prole aufziehen.

4. Die Hohlkammerplatten mit den Verglasungsfederklammern (1011) befestigen (PC2) in der Anzahl wie oben gezeigt.

5. Die Platten an den Seiten werden mit den mitgelieferten H-Kunststoffschienen (24674) verbunden. (PC1)

6. Um den Hohlkammerplatten zusätzlich festen Halt zu geben, die Hohlkammerplatten mittig mit den Gewächshaus-Prolen,

wie (PC4 - PC7) verbinden und im First die Abstandshalter (2399) auf das Firstprol schieben (PC8).

Montage der Hohlkammerplatten aus Polycarbonat

Please use protective gloves. Sharp edges and corners can cause injury.

1. Please check that all listed parts are included.

2. Important! The UV-resistant side is indicated by the plastic folio and printing at the edge. This side must face outside.

Remove the folio. Note! Completely remove the folio only after the pane has been positioned in the greenhouse. (The panes

are cut marginally shorter to allow for expansion in warm conditions

3. Press the glazing seals (1020) onto the aluminium proles (PC2) & (PC3) and cut to length. These are included with the

aluminium proles.

4. Fix the glazing panes in place using the glazing spring clips (1011) (PC2) and note the quantity required on each pane.

5. The panes on the ends should be connected with the included H-plastic (24674). (PC1)

6. In order to give the Polycarbonate sheets extra stability, connect them to the aluminium proles, in the middle of each sheet,

with a Z prole (PC4 - PC7) and at the ridge by pushing spacer (2399) onto the ridge bar (PC8).

Assembly of Polycarbonate Glazing

Toujours porter des gants lorsque vous maniez des plaques en polycarbonate.

Les bords tranchants peuvent causer des blessures.

1. Vériez que toutes les pièces énumérées dans la liste soient incluses.

2. Important ! Le coté traité anti-UV est indiqué sur le lm plastique de protection. Ce coté se monte vers l’extérieur. Oter le

lm de protection après avoir poser la plaque. (les plaques sont légèrement plus courtes pour la dilatation)

3. Mettre les joints (1020) sur les prolés (PC2) et (PC3) et couper à la longueur. Les joints sont avec les prolés en alumini-

um.

4. Fixer les plaques avec le nombres de clips (1011) indiqué sur le plan (PC2).

5. Les plaques sur les cotés doivent être connectées avec la baguette en H (24674). (PC1).

Vitrage en Polycarbonate

006PC.01.1706_WFP

E.P.H. Schmidt u. Co. GmbH

Hoefkerstrasse 30

44149 Dortmund

Postfach 170163

44060 Dortmund

Deutschland

Tel.: +49 231 941655 0

Fax: +49 231 941655 99

www.eph-schmidt.de

[email protected]

OPJ A/S

Volderslevvej 36 A

5260 Odense S

Danmark

Tel.: +45 66 15 10 30

Fax: +45 66 15 00 84

www.opj.dk

[email protected]
