Vimar Eikon 20137.120 Manuel utilisateur

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709

www.vimar.com

49400636A0 01 1309

VIMAR - Marostica - Italy

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

Regolatore SLAVE 120 V~ 60 Hz per lampade ad incandescenza 40-500 W, trasformatori

elettronici 40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W,

comando da regolatore MASTER universale con adattatore di carico, grigio. Apparecchio non

installabile nei contenitori Isoset.

IMPORTANTE: Le lampade comandabili da un singolo regolatore MASTER o SLAVE devo-

no essere tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI

dal costruttore. Verificare sulla confezione delle lampade la tipologia di dimmeraggio

compatibile: LE (Leading Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la

lampada può funzionare in entrambe le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE

• I regolatori SLAVE per funzionare, necessitano del relativo regolatore MASTER.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a

quello di luminosità massima o precedentemente impostata.

• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garanti-

sce una corretta accensione delle lampade con difficoltà di accensione al minimo.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese

a quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade

fluorescenti compatte o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluore-

scenti, lampade a LED o trasformatori elettronici di tipo

• Protezione termica e contro i cortocircuiti all’accensione con segnalazione di intervento

mediante spia lampeggiante posta sotto al coperchio.

• Funzione MASTER-SLAVE: ponendo attenzione a non superare la potenza massima coman-

dabile da ciascun regolatore, ad un dispositivo MASTER possono essere aggiunti fino a

3 dispositivi SLAVE per un carico massimo totale di 2000 W (VA) corrispondenti a 500 W/

VA massimi collegati a ciascuno dei 4 dispositivi. Nel caso di lampade fluorescenti o a led, la

potenza massima comandata dal master non deve superare i 40 W.

• Se il regolatore SLAVE non si accende verificare la posizione dei dip-switch; se la spia non

lampeggia agire sul dip-switch LE-TE mentre se lampeggia agire su Flash start-Soft start.

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 regolatori nella stessa scatola, i carichi comandabili da ciascun

regolatore devono essere ridotti in modo che la loro somma non superi la potenza massima

comandabile di un singolo dispositivo.

COLLEGAMENTI

• Il collegamento deve avvenire in associazione a un portafusibile con fusibile rapido a alto potere

di interruzione tipo F5AH250V come risulta dallo schema.

• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utiliz-

zare pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE VA COLLEGATO AL CAVO DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il regolatore MASTER

e i regolatori SLAVE o i pulsanti NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a

toccare il corpo del regolatore.

Carichi comandabili LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W (max 2 lampade) 10 ÷ 40 W (max 2 lampade)

3 ÷ 40 W (max 2 lampade) 3 ÷ 40 W (max 2 lampade)

Trasformatori elettronici

per alogene

40 ÷ 300 W

(max 3 trasformatori di tipo

)

40 ÷ 300 W

(max 5 trasformatori di tipo

)

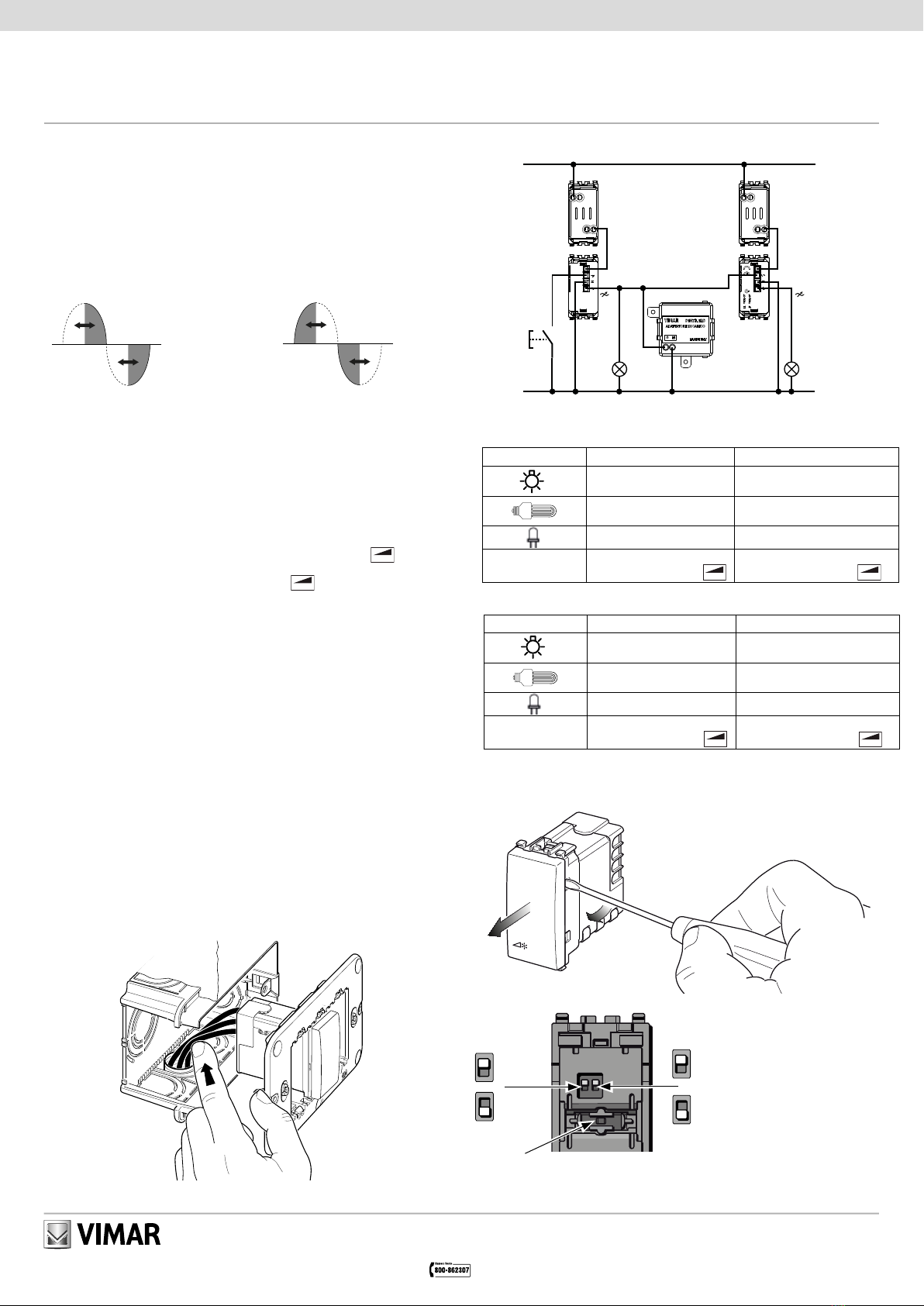

COLLEGAMENTO MASTER/SLAVE

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

In questa configurazione è sempre necessario utilizzare l’adattatore di carico art. 01873.120

CONFIGURAZIONE

Rimuovere il coperchio del regolatore.

Flash start

accensione al massimo per 1 s per poi

portarsi all’intensità impostata

Soft start

accensione graduale ﬁno a raggiungere

l’intensità impostata

ATTENZIONE: In caso di collegamento MASTER-SLAVE i dip-switch dello SLAVE devono

essere collocati nella stessa posizione di quelli del MASTER.

Dimmerazione con taglio inizio fase LE Dimmerazione con taglio ne fase TE

Carichi comandabili dal MASTER in conﬁgurazione MASTER-SLAVE

Carichi comandabili LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W (max 5 lampade) 10 ÷ 200 W (max 10 lampade)

3 ÷ 100 W (max 5 lampade) 3 ÷ 200 W (max 10 lampade)

Trasformatori elettronici

per alogene

40 ÷ 300 W

(max 3 trasformatori di tipo

)

40 ÷ 300 W

(max 5 trasformatori di tipo

)

Carichi comandabili dallo SLAVE in conﬁgurazione MASTER-SLAVE

LampadaLampada

Spia di

segnalazione

Pulsante

ON/OFF e

regolazione

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

SLAVE dimmer 120 V~ 60 Hz for: 40-500 W incandescent lamps, 40-300 VA electronic tran-

sfomers, 10-200 W CFL lamps, 3-200 W LED lamps, control from MASTER CFL-LED-Dimmer

with bleeder, grey. Not for Isoset enclosures.

IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be

the same. All controllable loads must be declared DIMMERABLE by the manufacturer.

Check the type of compatible dimmering on the lamp package: LE (Leading Edge) or TE

(Trailing Edge). Where not specified, the lamp works in both modes, at the discretion of

the installer; choose the type of dimmering that ensures the best lamp.

CHARACTERISTICS

• SLAVE dimmers need MASTER dimmers to function.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the

life of a lamp is increased by reducing stress on the filament and prevents light flash.

• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on

correctly, reducing any difficulties to a minimum.

• Soft end: slowly brings the load down from on to off.

• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED

compatible lamps, as well as L-type electronic transformers

• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or

C-type electronic transformers

• Thermal protection and short-circuit power with remote signal by flashing light located under

the cover.

• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by

each dimmer. A MASTER device can have up to 3 SLAVE devices for a maximum total load

of 2000 W (VA) corresponding to 500 W/VA max connected to each of the 4 devices. When

used with fluorescent or LED lamps, the maximum power controlled from the master must

not exceed 40 W.

• If the controller SLAVE does not turn on, check the position of the dip-switch, if the light is not

flashing act on the dip-switch flashes while LE-TE act on Flash-start Soft start.

• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.

• For installations with 2 dimmers in the same box the loads controllable by each dimmer should

be reduced so that their total does not exceed the values indicated above.

CONNECTIONS

• The connection should be made together with a fuse box with quick-acting fuse with high

breaking capacity type F5AH 250 V~.

• Control with built-in button or more points with NO buttons in parallel. Do not use NO buttons

with pilot light.

NOTE: THE BUTTON IS CONNECTED TO THE CABLE NEUTRAL.

• For correct operation, the length of each connection between the MASTER and SLAVE dim-

mers or the NO buttons may not exceed 100 m.

• Press the connection conductors to the bottom of the box to prevent them from coming into

contact with the dimmer body.

In this configuration it is always necessary to use the adapter to load art. 01873.120

SETTING

Remove the cover of the controller.

Dimmering with Leading Edge mode Dimmering with Trailing Edge mode

Controllable loads LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W (max 2 lamps) 10 ÷ 40 W (max 2 lamps)

3 ÷ 40 W (max 2 lamps) 3 ÷ 40 W (max 2 lamps)

Electronic transformers

for halogen

40 ÷ 300 W

(max 3 inductive transformers

)

40 ÷ 300 W

(max 5 capacitative transformers

)

MASTER-SLAVE CONNECTION

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

Loads controllable from MASTER in MASTER-SLAVE conﬁguration

Controllable loads LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W (max 5 lamps) 10 ÷ 200 W (max 10 lamps)

3 ÷ 100 W (max 5 lamps) 3 ÷ 200 W (max 10 lamps)

Electronic transformers

for halogen

40 ÷ 300 W

(max 3 inductive transformers

)

40 ÷ 300 W

(max 5 capacitative transformers

)

Loads controllable from SLAVE in MASTER-SLAVE conﬁguration

Lamp

Flash start

switch on for max. 1 second then taken to the

set brightness

Soft start

gradually switched on to the set brightness

WARNING: in the MASTER-SLAVE connection, the SLAVE dip-switches must be in the

same position as the MASTER switches.

Warning

light

Button ON/OFF

and dimmering

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

Variateur SLAVE 120 V~ 60 Hz pour: lampes incandescentes 40-500 W, transformateurs élec-

troniques 40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W, commande par variateur

MASTER CFL-LED avec adaptateur de charge, gris. Pas pour enveloppes Isoset.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou

SLAVE doivent être identiques. Toutes les charges commandées doivent être certifiées

À INTENSITÉ VARIABLE par le fabricant. Vérifier le type de gradation compatible sur

l’emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sans indication particu-

lière, la lampe peut fonctionner dans les deux modes de gradation et l’installateur choisit

celui qui permet le meilleur fonctionnement.

CARACTÉRISTIQUES

• Les variateurs SLAVE doivent fonctionner avec un variateur MASTER.

• Allumage progressif (soft start): passage progressif de l’extinction à la luminosité maximale ou

préréglée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de

l’amorçage à froid et évite l’éblouissement.

• Amorçage instantané (flash start): pour lampes fluocompactes, améliore l’amorçage des lam-

pes qui s’allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l’éclairage à l’extinction

• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluo-

compactes ou à LED compatibles et transformateurs électroniques de type L

• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes

fluorescentes, lampes à LED ou transformateurs électroniques de type C

• Protection thermique et de court-circuit avec un signal à distance par la lumière clignotante

située sous le capot.

• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque

variateur, un dispositif MASTER peut gérer jusqu’à 3 dispositifs SLAVES 20161 pour une char-

ge maximale totale de 2000 W (VA) soit 500 W/VA maximum pour chacun des 4 dispositifs.

Pour les lampes fluorescentes ou à led, la puissance maximale commandée par le MASTER

ne doit pas dépasser 40 W.

• Si l’esclave contrôleur ne s’allume pas, vérifier la position du dip-switch, si le voyant ne clignote

pas agir sur les dip-switch clignote alors LE-TE acte sur Flash-démarrage Démarrage en douceur.

• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0° C et + 35° C.

• Si on installe 2 variateurs dans le même boîtier, les charges qu’ils commandent doivent être

réduites pour que leur total ne dépasse pas les valeurs indiquées ci-dessus.

RACCORDEMENTS

• Ils peuvent être branchés à un porte-fusible avec fusible rapide à haut pouvoir de coupure type

F5AH 250 V~, voir schémas ci-dessous.

• Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de

bouton NO à témoin lumineux.

REMARQUE: LE BOUTON EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur

MASTER et les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.

• Pousser les connecteurs de liaison au fond du boîtier pour qu’ils ne touchent pas le corps

du variateur.

Dans cette configuration il est toujours nécessaire d’utiliser l’adaptateur pour charger l’art. 01873.120

Gradation par coupure en début de phase

Gradation par coupure en ﬁn de phase

Charges pilotables LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W (max 2 lampes) 10 ÷ 40 W (max 2 lampes)

3 ÷ 40 W (max 2 lampes) 3 ÷ 40 W (max 2 lampes)

Transformateurs électro-

niques pour halogènes

40 ÷ 300 W

(max 3 transformateurs

)

40 ÷ 300 W

(max 5 transformateurs

)

BRANCHEMENT MASTER-SLAVE

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

Charges pilotables par le MASTER en conﬁguration MASTER-SLAVE

Lampe

Charges pilotables LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W (max 5 lampes) 10 ÷ 200 W (max 10 lampes)

3 ÷ 100 W (max 5 lampes) 3 ÷ 200 W (max 10 lampes)

Transformateurs électro-

niques pour halogènes

40 ÷ 300 W

(max 3 transformateurs

)

40 ÷ 300 W

(max 5 transformateurs

)

Charges pilotables par l’SLAVE en conﬁguration MASTER-SLAVE

Flash start

éclaire au maximum pendant 1 seconde puis

passe à l’intensité préréglée

Soft start

augmentation graduelle de l’intensité jusqu’au

réglage prédéfin

IMPORTANT: pour le branchement MASTER-SLAVE, les dip-switch de l’SLAVE doivent être

dans la même position que ceux du MASTER.

Témoin

lumineux

RÉGLAGE

Retirez le couvercle du contrôleur.

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

Bouton ON/OFF

et réglage

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

SLAVE-Dimmer 120 V~ 60 Hz für: Glühlampen 40-500 W, elektronische Trafos 40-300 VA,

CFL-Leuchstofflampen 10-200 W, LED-Lampen 3-200 W Steuerung über MASTER-Dimmer

CFL-LED mit Ableitwiderstand, grau. Nicht für Isoset-Gehäuse.

WICHTIG: Von einem einzelnen Regler MASTER oder SLAVE können nur gleiche Lampen

geregelt werden. Alle geregelten Lampen müssen vom Hersteller als DIMMBAR gekenn-

zeichnet sein. Auf der Packung der Lampen die Art der kompatiblen Dimmung prüfen: LE

(Leading Edge) oder TE (Trailing Edge). Wenn nichts angegeben ist, funktioniert die Lampe

sowohl als Phasenanschnitt- als auch als Phasenabschnitt-Dimmer, und es ist Aufgabe des

Installationstechnikers, die Dimmerart zu wählen, die den besten Betrieb der Lampe garantiert.

EIGENSCHAFTEN

• Um zu funktionieren, benötigen die SLAVE-Regler den entsprechenden MASTER-Regler.

• Allmähliches Einschalten (Softstart): Zur Gewährleistung eines schrittweise erfolgenden Übergangs

vom Aus-Status zur maximalen bzw. zuvor eingestellten Lichtstärke; diese Funktion trägt zur

Erhöhung der Betriebslebensdauer der Lampe bei, da die Belastung des Glühdrahts während

der Einschaltung im kalten Zustand verringert wird, und verhindert den Blendeffekt für Personen

• Sofortiges Einschalten (Flash Start): Zur Verwendung mit Kompakt-Leuchtstofflampen, garan-

tiert korrektes Einschalten der Lampen mit Einschaltschwierigkeiten auf Mindeststufe.

• Allmähliches Ausschalten (Soft End): Zur Gewährleistung eines schrittweise erfolgenden

Übergangs vom Ein- zum Aus-Status.

• Phasenanschnittsteuerung (LE): Zur Verwendung mit Glühlampen, Kompakt-Leuchtstofflampen

oder kompatiblen LED-Lampen und elektronischen Transformatoren Typ L

•Phasenabschnittsteuerung (TE): Zur Verwendung mit kompatiblen Lasten wie Leuchtstofflampen,

LED-Lampen oder elektronischen Transformatoren Typ C

• Wärmeschutz und Kurzschluss-Leistung mit Remote-Signal durch blinkende Licht unter der Abdeckung.

• MASTER-SLAVE-Funktion: Unter Beachtung der Vorgabe, die maximale, von jedem Dimmer

regelbare Leistung nicht zu überschreiten, kann ein MASTER-Gerät mit bis zu 3 SLAVE-

Geräten versehen werden, wobei die Gesamthöchstlast von 2000 W (VA) zu berücksichtigen

ist, dies entspricht max. 500 W/VA pro Gerät. Im Fall von Leuchtstoff- oder LED-Lampen darf

die vom Master gesteuerte Höchstleistung nicht 40 W übersteigen.

• Wenn der Controller SLAVE nicht einschalten lässt, überprüfen Sie die Position der DIP-

Schalter, wenn das Licht nicht blinkt wirken auf die Dip-Schalter blinkt, während LE-TE wirken

auf Flash-Start Soft Start.

• Benutzung in trockener, nicht staubiger Umgebung bei einer Temperatur zwischen 0 °C und +35 °C.

• Bei Installation von 2 Dimmern in ein und derselben Dose müssen die von jedem Dimmer geregel-

ten Lasten so begrenzt werden, dass ihre Summe nicht die oben angegebenen Werte übersteigt.

ANSCHLÜSSE

• Der Anschluss muss in Verbindung mit einem Sicherungskasten mit flinker Sicherung mit hoher

Abschaltleistung des Typs F5AH 250 V~ erfolgen, wie aus den nachstehenden Schaltplänen

hervorgeht.

• Bedienung über eingebaute Drucktaste oder von mehreren Stellen mit parallelgeschalteten

Schließtasten. Keine Schließtasten mit Kontrollleuchte verwenden.

HINWEIS: DIE TASTE WIRD AN DEN CABLE NEUTRAL VERBUNDEN.

• Zur Gewährleistung der korrekten Funktionsweise darf die Länge jeder Verbindung zwischen

dem MASTER-Dimmer und den SLAVE-Dimmern oder Schließtasten 100 m nicht überschreiten.

• Die Anschlussleiter auf den Boden des Gehäuses schieben, damit sie nicht den Reglerkörper

berühren können.

MASTER/SLAVE-ANSCHLUSS

Phasenanschnitt-Dimmung LE Phasenabschnitt-Dimmung TE

In dieser Konfiguration ist es immer notwendig, um den Adapter zu verwenden, um Kunstwerke zu laden. 01873.120

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

Lampe

Regelbare Lasten LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W (max 2 Lampen) 10 ÷ 40 W (max 2 Lampen)

3 ÷ 40 W (max 2 Lampen) 3 ÷ 40 W (max 2 Lampen)

Elektronische Transforma-

toren für Halogenlampen

40 ÷ 300 W

(max 3 inductive transformers

)

40 ÷ 300 W

(max 5 capacitative transformers

)

In Konﬁguration MASTER/SLAVE vom MASTER regelbare Lasten

Regelbare Lasten LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W (max 5 Lampen) 10 ÷ 200 W (max 10 Lampen)

3 ÷ 100 W (max 5 Lampen) 3 ÷ 200 W (max 10 Lampen)

Elektronische Transforma-

toren für Halogenlampen

40 ÷ 300 W

(max 3 Transformatoren

)

40 ÷ 300 W

(max 5 Transformatoren

)

In Konﬁguration MASTER/SLAVE vom SLAVE regelbare Lasten

EINSTELLUNG

Entfernen Sie den Deckel der Steuerung.

Flash start

Einschaltung auf höchster Stufe für 1 Sekunde, dann

Umschaltung auf die vorgegebenen Helligkeitsstufe

Soft start

allmähliche Einschaltung bei der vorgegebenen

Helligkeitsstufe

WICHTIG: Beim Master/Slave-Anschluss müssen die Dip-Schalter des Slave-Geräts auf

derselben Stellung stehen wie jene des Master-Geräts.

Warnleuchte

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

ON/OFF-Taste

und Regeln

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

Variador SLAVE 120 V~ 60 Hz para: lámparas incandescentes 40-500 W, transformadores elec-

trónicos 40-300 VA, lámparas CFL 10-200 W, lámparas de LED 3-200 W mando de variador

MASTER CFL-LED con adaptador de carga, gris. No para cajas Isoset.

IMPORTANTE: Las lámparas gobernables por un único variador MASTER o SLAVE deben

ser todas iguales. Todas las cargas gobernadas deben ser declaradas REGULABLES CON

VARIADOR por el fabricante. Comprobar el tipo de variación compatible en el envase de

las lámparas: LE (leading edge) o TE (trailing edge). En el caso de que no esté indicado,

la lámpara puede funcionar en ambas modalidades y queda a discreción del instalador

seleccionar el tipo de variación que garantiza el mejor funcionamiento de la lámpara.

CARACTERÍSTICAS

• Los variadores SLAVE requieren el correspondiente variador MASTER para funcionar.

• Encendido gradual (soft start): garantiza el paso progresivo desde el apagado hasta la lumino-

sidad máxima o la programada anteriormente; de esta manera, se alarga la vida de la lámpara,

ya que se reduce el estrés sufrido por el filamento durante el encendido en frío, y se evita el

deslumbramiento de las personas.

• Encendido instantáneo (flash start): se tiene que utilizar con lámparas fluorescentes compac-

tas y garantiza el correcto encendido de las lámparas con dificultad de encendido al mínimo.

• Apagado gradual (soft end): garantiza el paso progresivo desde el encendido hasta el apagado.

• Regulación del corte al inicio de la fase (LE): se tiene que utilizar con lámparas incandescentes, lámpa-

ras fluorescentes compactas o de LED compatibles y transformadores electrónicos de tipo L

• Regulación del corte al final de la fase (TE): se tiene que utilizar con cargas compatibles, como

lámparas fluorescentes, lámparas de LED o transformadores electrónicos de tipo C

• Protección térmica y potencia de cortocircuito con señal remota por la luz parpadeante

situado debajo de la cubierta.

• Función MASTER-SLAVE: si no se supera la potencia máxima que puede gobernar un varia-

dor, a un dispositivo MASTER se le puede atribuir hasta tres dispositivos SLAVE por una carga

máxima total de 2000 W (VA) corres- pondientes a 500 W/VA máximos conectados a cada

uno de los cuatro dispositivos. En el caso de lámparas fluorescentes o de led, la potencia

máxima gobernada por el master no debe superar los 40W.

• Si el esclavo controlador no se enciende, compruebe la posición de los dip-switch, si la luz no parpa-

dea actúan sobre los flashes dip-switch mientras LE-TE acto en Flash en marcha de arranque suave.

• Tienen que utilizarse en lugares secos y sin polvo, a una temperatura comprendida entre 0 °C y +35 °C.

• Si se instalan dos variadores en una misma caja, las cargas gobernables por cada uno de ellos

deben reducirse a fin de que la suma de ambas no supere los valores indicados.

CONEXIONES

• La conexión debe incorporar un portafusibles con fusible rápido de alto poder de corte de tipo

F5AH 250 V~ como se ilustra en los esquemas siguientes.

• Mando mediante pulsador incorporado o, desde varios puntos, con pulsadores NA en para-

lelo. No utilizar pulsadores NA con testigo luminoso.

NOTA: EL BOTÓN SE CONECTA AL CABLE NEUTRO.

• Para un correcto funcionamiento, la longitud de cada conexión entre el variador MASTER y los

variadores SLAVE o los pulsadores NA no ha de ser superior a 100 m.

• Colocar los conductores de conexión al fondo de la caja para evitar que toquen el cuerpo

del regulador.

CONEXIÓN MASTER-SLAVE

Regulación con variador y corte al inicio

de la fase LE

Regulación con variador y corte al

ﬁnal de la fase TE

In dieser Konfiguration ist es immer notwendig, um den Adapter zu verwenden, um Kunstwerke zu laden. 01873.120

Flash start

Einschaltung auf höchster Stufe für 1 Sekunde, dann

Umschaltung auf die vorgegebenen Helligkeitsstufe

En esta configuración es siempre necesario utilizar el adaptador para cargar técnica. 01873.120

Cargas gobernables LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W (max 2 lámparas)10 ÷ 40 W (max 2 lámparas)

3 ÷ 40 W (max 2 lámparas)3 ÷ 40 W (max 2 lámparas)

Transformadores elec-

trónicos para halógenas

40 ÷ 300 W

(max 3 transformadores

)

40 ÷ 300 W

(max 5 transformadores

)

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120

Cargas gobernables desde el MASTER en conﬁguración MASTER-SLAVE

Cargas gobernables LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W (max 5 lámparas)10 ÷ 200 W (max 10 lámparas)

3 ÷ 100 W (max 5 lámparas)3 ÷ 200 W (max 10 lámparas)

Transformadores elec-

trónicos para halógenas

40 ÷ 300 W

(max 3 transformadores

)

40 ÷ 300 W

(max 5 transformadores

)

Cargas gobernables desde el SLAVE en conﬁguración MASTER-SLAVE

Flash start

encendido al máximo durante 1 segundo y luego

paso a la intensidad establecida

Soft start

encendido gradual hasta la intensidad establecida

IMPORTANTE: en la conexión master-slave, los dip switches del slave deben encontrarse

en la misma posición que los del master.

Testigo

CONFIGURACIÓN

Quitar la cubierta del controlador.

Lámpara Lámpara

Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120

Pulsador

ON/OFF

y regulación

Viale Vicenza, 14 - 36063 Marostica VI Italy

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com



            



          

            















           

 

























           













               

































 

N N

01873.120

120 V~ 60 Hz

20416

19416

16460

14416

20416

19416

16460

14416

20137.120

19137.120

16604.120

14137.120

20135.120

20136.120

19135.120

19136.120

16559.120

16603.120

14135.120

14136.120



 LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 40 W (max 2  10 ÷ 40 W (max 2 

3 ÷ 40 W (max 2  3 ÷ 40 W (max 2 

 



40 ÷ 300 W

(max 3 

)

40 ÷ 300 W

(max 5 

)





 LE TE

40 ÷ 500 W 40 ÷ 300 W

10 ÷ 100 W (max 5  10 ÷ 200 W (max 10 

3 ÷ 100 W (max 5  3 ÷ 200 W (max 10 

 



40 ÷ 300 W

(max 3 

)

40 ÷ 300 W

(max 5 

)





Flash start



 

Soft start



         







Eikon

20137.120

Arké

19137.120

Idea

16604.120

Plana

14137.120





Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Vimar Variateur

Vimar

Vimar Eikon 20136.1 Manuel utilisateur

Vimar

Vimar Eikon 20135.1.120 Manuel utilisateur

Vimar

Vimar Eikon 20135.1 Manuel utilisateur

Vimar

Vimar Eikon 20136.1 Manuel utilisateur

Vimar

Vimar LINEA 30805 Manuel utilisateur

Manuels Variateur populaires d'autres marques

ZooZ

ZooZ ZEN54 LR Manuel utilisateur

Lex

Lex 6KW Manuel utilisateur

DIODE LED

DIODE LED TOUCHDIAL Mini Manuel utilisateur

Viessmann

Viessmann 5590 Manuel utilisateur

American DJ

American DJ DP-8A Manuel utilisateur

Teleco

Teleco TVSTICK868RGB29 Manuel utilisateur

INSTEON

INSTEON LampLinc 2457D2 Manuel utilisateur

LEGRAND

LEGRAND WattStopper RH703PTU Manuel utilisateur

ADB

ADB EURODIM TWIN TECH Manuel utilisateur

Sinope

Sinope DM2550ZB-C4 Manuel utilisateur

SkyLink

SkyLink SK7 Manuel utilisateur

Makel

Makel RC Manuel utilisateur

Lightronics

Lightronics XC-62 Manuel utilisateur

Triton Blue

Triton Blue DM-1225 Manuel utilisateur

ETC

ETC ES750 Mode d'emploi

NA OMEGA + Manuel utilisateur

GE ZB3001 Manuel utilisateur

LSC

LSC DP-1210 Manuel utilisateur
