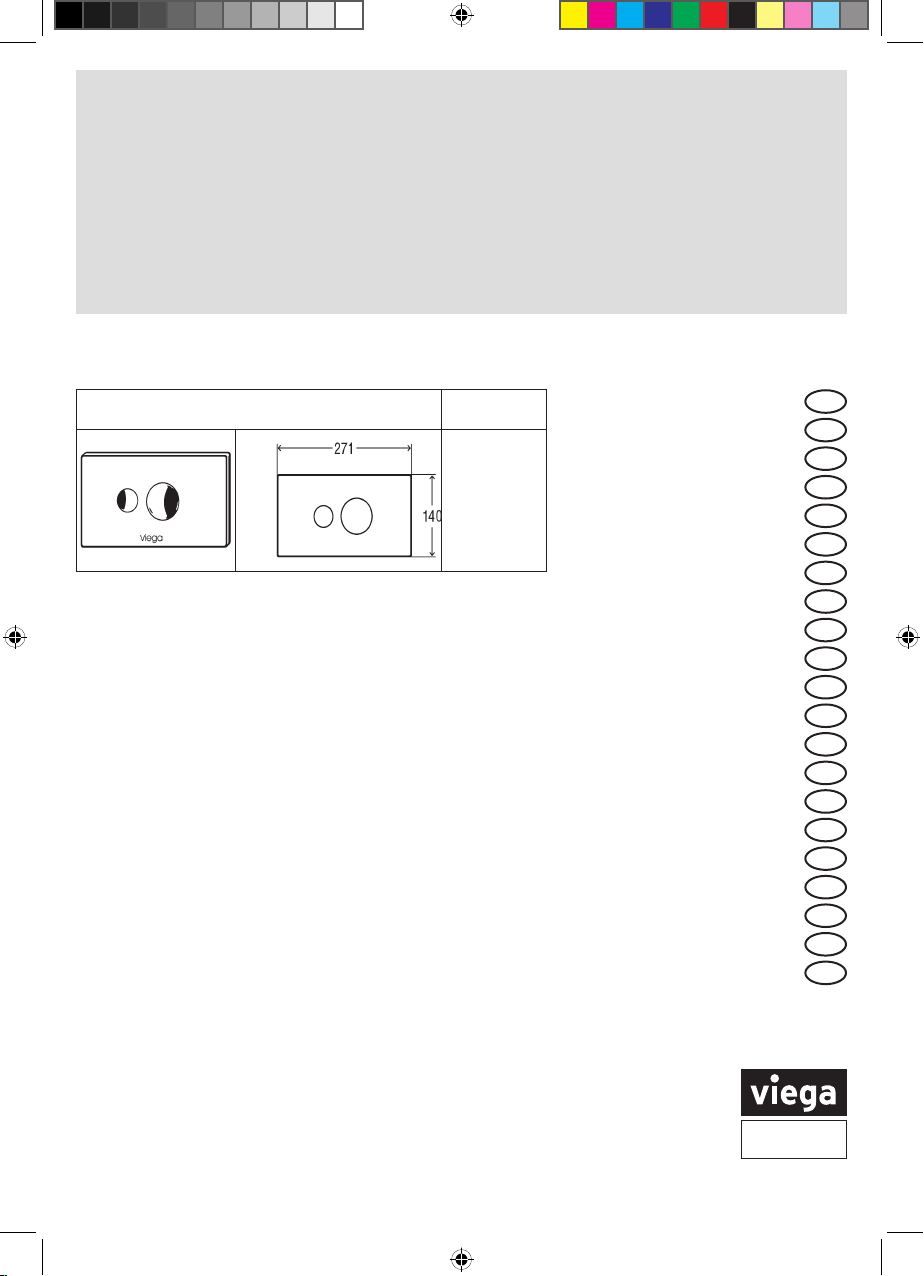

Mode d’emploi plaques de commande Visign

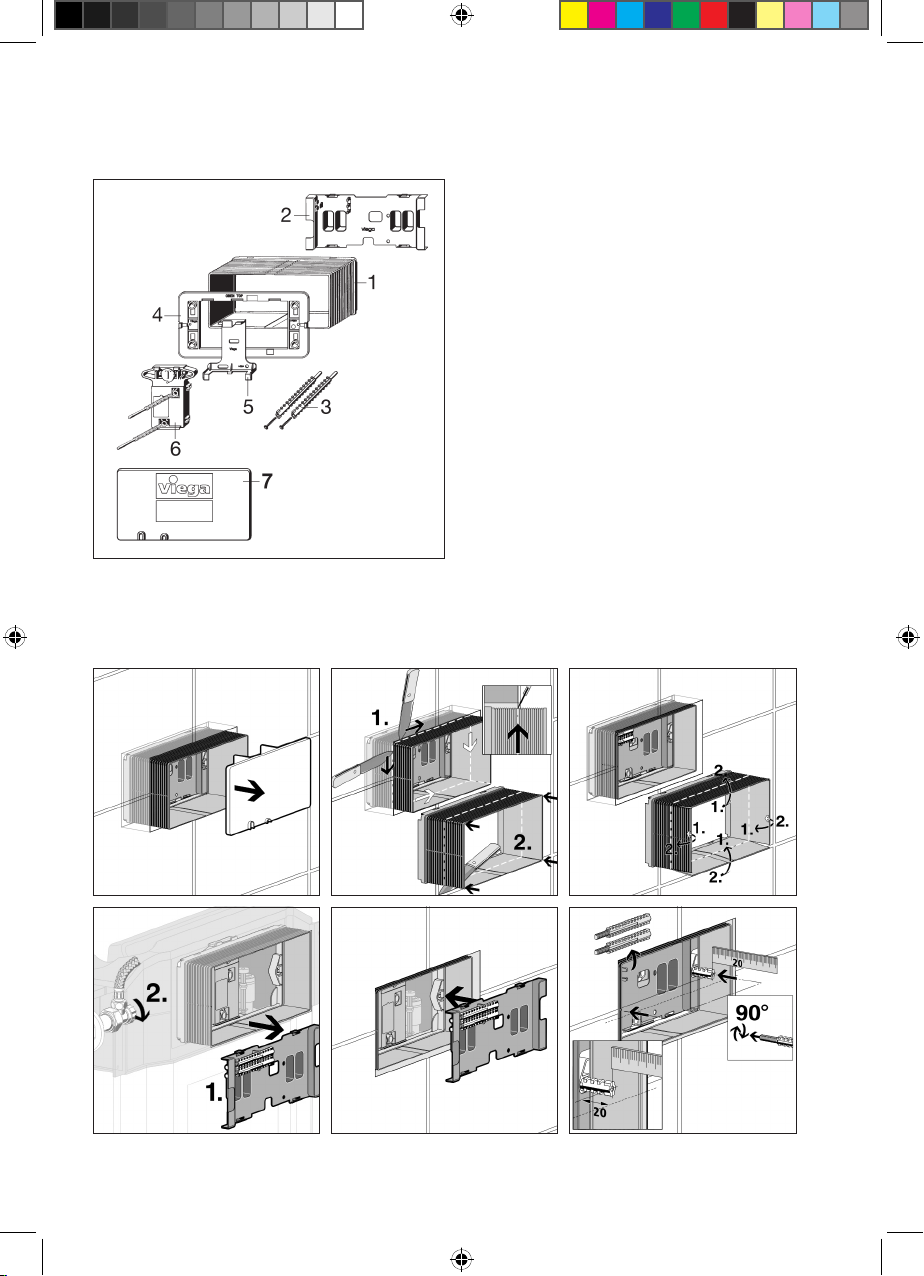

ARetirer le couvercle de la
trappe.
BEntailler les angles de la
trappe jusqu’à la surface du mur.
CRompre les côtés en les
pliant et les retirer. Le bord de
la trappe doit effleurer la
surface du mur.
DRetirer le couvercle et ouvrir
le robinet équerre.
ERepositionner le couvercle. FIntroduire les deux tiges de
fixation dans les orifices situés
dans la trappe et les fixer via
une rotation à 90°.

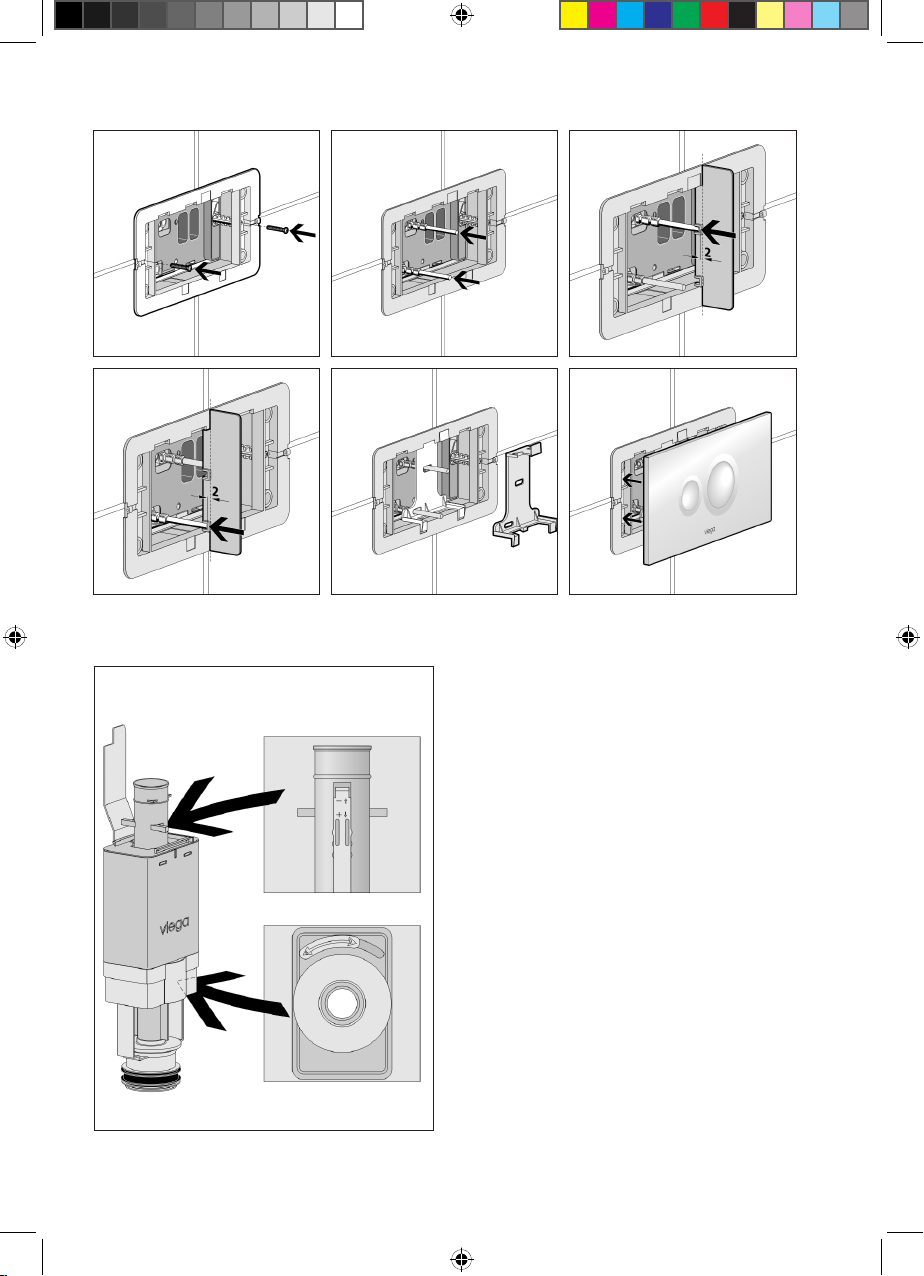

GMettre en place la plaque de
commande et la fixer avec les vis
fournies.
Introduire les tiges de
commande jusqu’à la butée dans
les orifices filetés du mécanisme
de commande. Les tiges de
commande doivent éventuelle-
ment être préalablement
raccourcies au niveau du filetage
à l’aide d’un couteau.
Les gabarits fournis
permettent le réglage des
profondeurs de vissage
des tiges de commande. Tige
de commande supérieure :
–2 mm de l’arête antérieure de
la plaque de commande.
Les gabarits fournis permet-
tent le réglage des profondeurs
de vissage des tiges de comman-
de. Tige de commande inférieure :
–2 mm de l’arête antérieure de
la plaque de commande.
Introduire le support sur la
plaque de montage.
Introduire le support dans
la plaque de commande.
Les plaques de commande des modules de réservoirs de chasse d’eau se trouvent au choix sur la face
avant ou supérieure. Le principe de montage est identique dans les deux cas.
Le montage des plaques de commande s’effectue de façon adéquate une fois que le revêtement mural est
terminé.
Etapes de montage
Trappe Couvercle Jeu de boulons filetés
Plaque de montage Visign for Style 10 Support Mécanisme de commande
Couvercle de la trappe
Pièces
B
CMontage
BFR
9
Remarque:
La plaque de commande Visign for Style 10 peut en outre être équipée
d’un kit antivol (modèle 8330.15).
D Réglage des volumes de chasse à débits faible et élevé
ARéglage faible débit : env. 3 à 4 litres
BRéglage débit élevé : env. 6 à 9 litres
