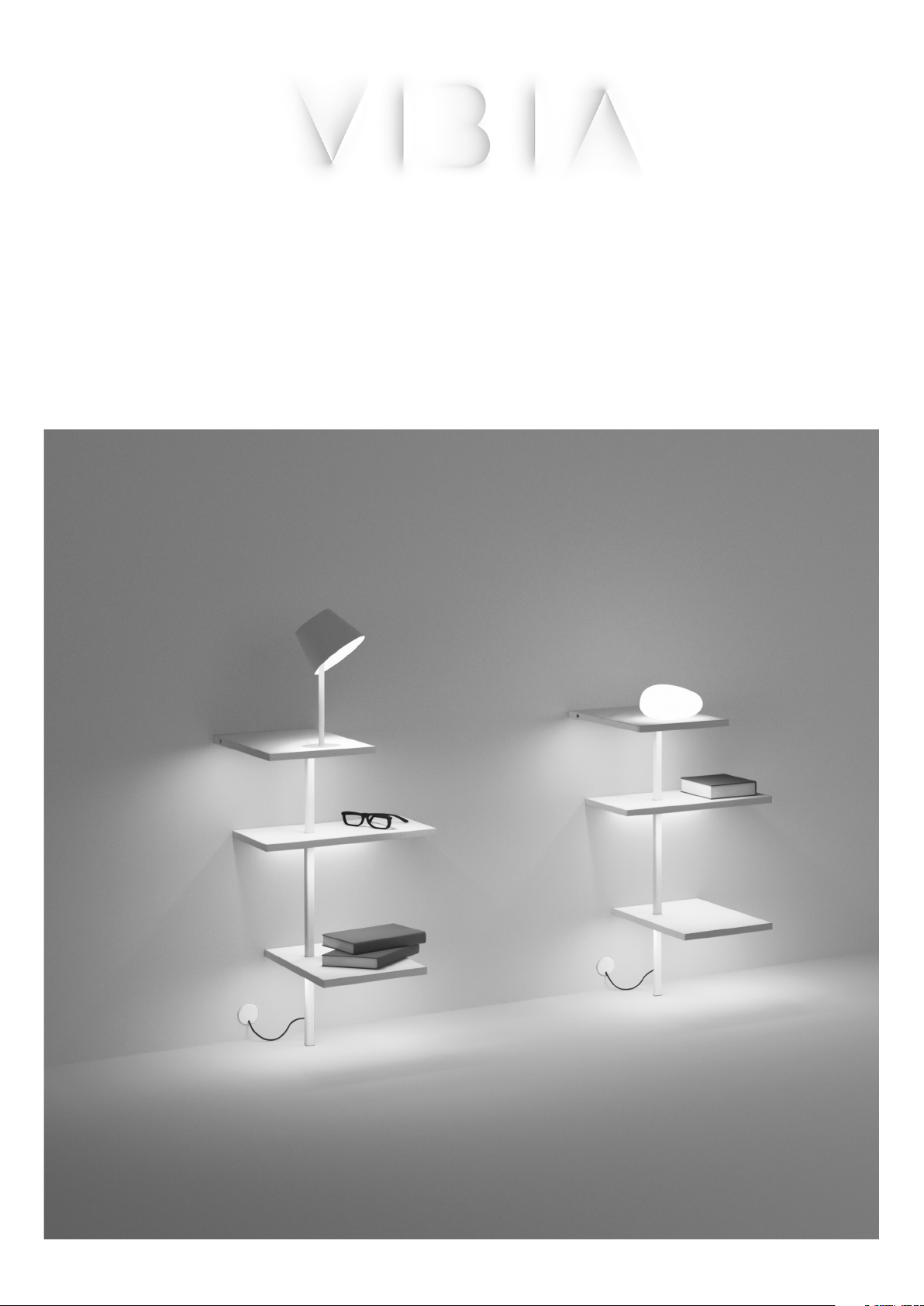

VIBIA Suite 6026 Manuel utilisateur

Assembly instructions / Instrucciones de montaje / Montageanleitung

Istruzioni di montaggio / Instructions de montage

Version E02

Suite

Design by Jordi Vilardell & Meritxell Vidal

2/11

Caution

Before assembling and

installing this product,

carefully read the

following:

- If the steel cable or the

power cord of this lamp

is damaged, it must be

replaced only by the

manufacturer or their

technical service or by

a person capacitated

to this eﬀect to avoid

any risk.

- This lamp is for indoor

use only, excluding

bathrooms or any type

of humid surface.

- We recommend

reading the manual

before installing the

lamp. Keep these

instructions for future

reference.

- Do not disassemble,

modify or try to

repair this ﬁtting. In

order to get technical

assistance contact

VIBIA. Any change or

modiﬁcation to the

light ﬁtting can null

the manufacturer’s

guarantee.

- All electronic products

and batteries must

be taken to separate

waste collection

points at the end of

their working lives,

they must not be

disposed of in normal

household waste. It is

the responsability of

the user to dispose of

the equipment using a

designated collection

point or service for

separate recycling of

waste electrical and

electronic equipment

(WEEE) and batteries

according to local

laws.

Precaución

Antes de proceder al

montaje e instalación

de esta luminaria,

leer detenidamente

las siguientes

consideraciones:

- Si el cable ﬂexible

o cordón de esta

luminaria está dañado,

deberá sustituirse

exclusivamente por

el fabricante o su

servicio técnico, o

por una persona

con cualiﬁcación

equivalente con objeto

de evitar cualquier

riesgo.

- Esta luminaria es apta

únicamente para su

uso en interior, excepto

en baños o cualquier

tipo de superﬁcie

húmeda.

- Recomendamos leer

el manual antes de

iniciar la instalación de

la luminaria. Guardar

estas instrucciones

para futuras consultas.

- No desmonte,

modiﬁque, ni intente

reparar la luminaria.

Para recibir asistencia

técnica, pongase en

contacto con VIBIA.

Cualquier cambio

o modiﬁcación en

la luminaria puede

anular la garantía del

fabricante.

- Todos los productos

electrónicos y las

baterias deben

llevarse a puntos

de recolección de

residuos separados

cuando ﬁnalicen sus

ciclos de vida, no se

deben desechar en

la cadena normal

de residuos con la

basura doméstica.

Es responsabilidad

del usuario desechar

los dispositivos en un

punto o servicio de

recolección designado

para el reciclaje

separado de residuos

de aparatos eléctricos

y electrónicos (WEEE),

así como las baterías,

de conformidad con

las leyes locales.

Vorsicht

Bevor Sie mit der Montage

dieser Leuchte beginnen,

sollten Sie die folgenden

Hinweise in aller Ruhe

lesen und berücksichtigen:

- Wenn das Kabel dieser

Leuchte beschädigt

werden sollte, muss es

ausgetauscht werden.

Dies darf ausschließlich

nur durch den Fabrikanten,

seinem Kundendienst oder

einer hierfür qualiﬁzierten

Person geschehen,

um jegliche Gefahr

ausschließen zu können.

- Diese Leuchte ist

ausschließlich für den

Gebrauch im Innenbereich

vorgesehen, außer

Bädern oder anderen

Feuchträumen.

- Wir empfehlen vor

Montagebeginn die

Anleitung zu lesen.

Bewahren Sie die

Anleitung für etwaige

zukünftige Fragen auf.

- Die Leuchte nicht

auseinanderbauen,

baulich ändern oder

reparieren. Für technische

Hilfe VIBIA kontaktieren.

Eigenmächtig

vorgenommene

Änderungen an der

Leuchte führen zu einem

Verlust der Garantie.

- Alle elektronischen

Produkte und Batterien am

Ende Ihrer Lebensdauer

getrennt entsorgt

werden müssen, sie

dürfen nicht über den

normalen Fluss des

Haushaltsmülls entsorgt

werden. Es unterliegt der

Verantwortlichkeit des

Benutzers, die Ausrustung

unter Verwendung

einer ausgewiesenen

Sammelstelle oder eines

Dienstes für getrenntes

Recycling von elektrischen

oder elektronischen

Geràten und Batterien

entsprechend der Gèsetze

vor Ort zu entsorgen

(WEEE = Waste of

Electrical and Electronic

Equipment = Elektro - und

Elektronikgeràte - Abfall).

AttenzioneAttention

Avant de procéder

à l'assemblage et

à l'installation de

ce luminaire, lisez

attentivement les

considérations

suivantes:

- En cas de détérioration,

le câble ﬂexible ou

cordon d’alimentation

de ce luminaire ne

devra être remplacé

que par le fabricant,

son service technique,

ou toute autre personne

de qualiﬁcation

équivalente, aﬁn

d’éviter tout risque.

- Ce luminaire est

exclusivement destiné

à une utilisation en

intérieur, à l’exception

des salles de bain et

autre environnement

humide.

- Nous vous

recommandons de

lire attentivement ces

instructions avant

d’installer le luminaire.

Conservez-les en

vue d’une éventuelle

consultation ultérieure.

- Ne démontez pas

le luminaire, ne le

modiﬁez pas et

n’essayez pas de le

réparer. Pour bénéﬁcier

d’une assistance

technique, contactez

VIBIA. Toute altération

ou modiﬁcation

du luminaire peut

annuler la garantie du

fabricant.

- Tous les produits

électroniques et toutes

les batteries doivent

être apportés à des

points de collecte

distincts de ceux des

orsures ménagères

normales lorsqu´ils

arrivent en ﬁn de vie. Il

incombe à l’utilisateur

de se débarrasser de

l’équipement dans un

point de collecte ou

auprès d’un service

spéciﬁquement

désignés pour

le recyclage des

déchets électriques

et des équipements

électroniques (DEEE)

ainsi que des batteries,

dans le respect de la

législation locale.

Prima di procedere

al montaggio e

all'installazione di

questo apparecchio,

leggere attentamente le

seguenti considerazioni:

- Se il cavo d’acciaio o

elettrico della lampada

è danneggiato, deve

essere sostituito

esclusivamente

dal fabbricante o

dall’assistenza tecnica,

oppure da una persona

in possesso di qualiﬁca

equivalente per evitare

qualsiasi rischio.

- La lampada è adatta

solamente per uso

interno, eccetto bagni

o qualsiasi tipo di

superﬁcie umida.

- Si raccomanda di

leggere il manuale

prima di installare la

lampada. Conservare

le presenti istruzioni per

future consultazioni.

- Non smontare,

modiﬁcare né cercare

di riparare la lampada.

Per richiedere

assistenza tecnica,

mettersi in contatto

con VIBIA. Qualsiasi

cambiamento o

modiﬁca alla lampada

può annullare

la garanzia del

fabbricante.

- Tutti i prodotti

eletttonici e le

batterie devono

essere separate in

punti di raccolta

del riﬁuti una volta

terminato l´utilizzo,

non devono essere

smaltiti nel normale

ﬂusso del riﬁuti insieme

ai riﬁuti domestici.

È responsabilità

dell´utente smaltire

l´apprarecchiatura

utilizzando un punto di

raccolta o un servizio

per il riciclo di riﬁuti

di apparecchiature

elettriche ed

elettroniche (RAEE)

e batterie secondo le

leggi vigenti.

3/11

Index

Step 1

Product Spec Sheet

Step 2

Supplied Materials

Step 3

Installation Preparation

Step 4

Product Assembly

Step 5

Adjustments & Maintenance

4/11

Step 1/5

Product Spec Sheet

Technical specifications / Especificaciones técnicas / Technische Daten

Specifiche tecniche / Caractéristiques techniques

Class I. Product with an

additional protection ca-

ble (grounds).

Clase I. Aparato con un

cable protector adicional

(toma de tierra).

Klasse I. Apparat mit

zusätzlichen Schutzleiter

(Erdkabel).

Classe I. Apparecchio

con un cavo di protezio-

ne aggiuntivo (presa di

terra).

Classe I. Appareil avec

câble d’isolation addi-

tionnel (borne de terre).

Product protected against solid

object as big as or bigger than

12 mm. No protection against

water.

Producto protegido contra la

penetración de cuerpos sólidos

de tamaño igual o superior a

12mm. Sin protección al agua.

Produkt ist geschützt gegen

das Eindringen von Fremdkör-

pern >12mm. Kein Schutz ge-

gen Eindringen von Wasser.

Prodotto protetto contro la

penetrazione di corpi solidi di

dimensioni pari o superiori a 12

mm. Non protetto dall’acqua.

Produit protégé contre les intru-

sions de corps solides de taille

égale ou supérieure à 12 mm.

Non protégé contre l’eau.

Rango de voltaje

Voltage range

Spannungsbereich

Campo di tensione

Gamme de tension

220-240V 50Hz

Alternating current

Corriente alterna

Wechselstrom

Corrente alternata

Courant alternatif

IP20 220-240V

Lamp that has a integra-

ted dimmer.

Luminaria que lleva in-

corporado el equipo de

regulación de intensi-

dad.

Leuchte verfügt über ei-

nen Dimmer.

Lampada che ha incor-

porato il regolatore di

intensità.

Luminaire disposant de

régulateur d’intensité.

Dimmer

8 x LED STRIP 24V 1,63W

1 x LED 4,5W 350mA

6 x LED STRIP 24V 1,63W

1 x LED 4,5W 350mA

Net Weight / Peso Neto / Netto-Gewicht 5,80 kg.

Peso netto / Poids net

Net Weight / Peso Neto / Netto-Gewicht 4,60 kg.

Peso netto / Poids net

6026

6031

IP20

LED

50Hz

220-240V

Dimmer

5/11

Step 2/5

Supplied Materials

Supplied material / Material suministrado / Geliefertes Material

Materiale incluso / Matériel fourni

4. Lighting fixture / Estructura luminaria / Leuchtenstruktur /

Struttura lampada / Structure du luminaire

3. Glass diffuser / Difusor de vidrio / Glasdiffusor /

Diffusore in vetro / Diffuseur en verre

60316026

 un.

60316026

1. Allen key / Llave allen / Inbusschlüssel / Chiave a brugola / Clé Allen

2. Template / Plantilla / Schablone / Modello / Modèle

1 2 3 4

6/11

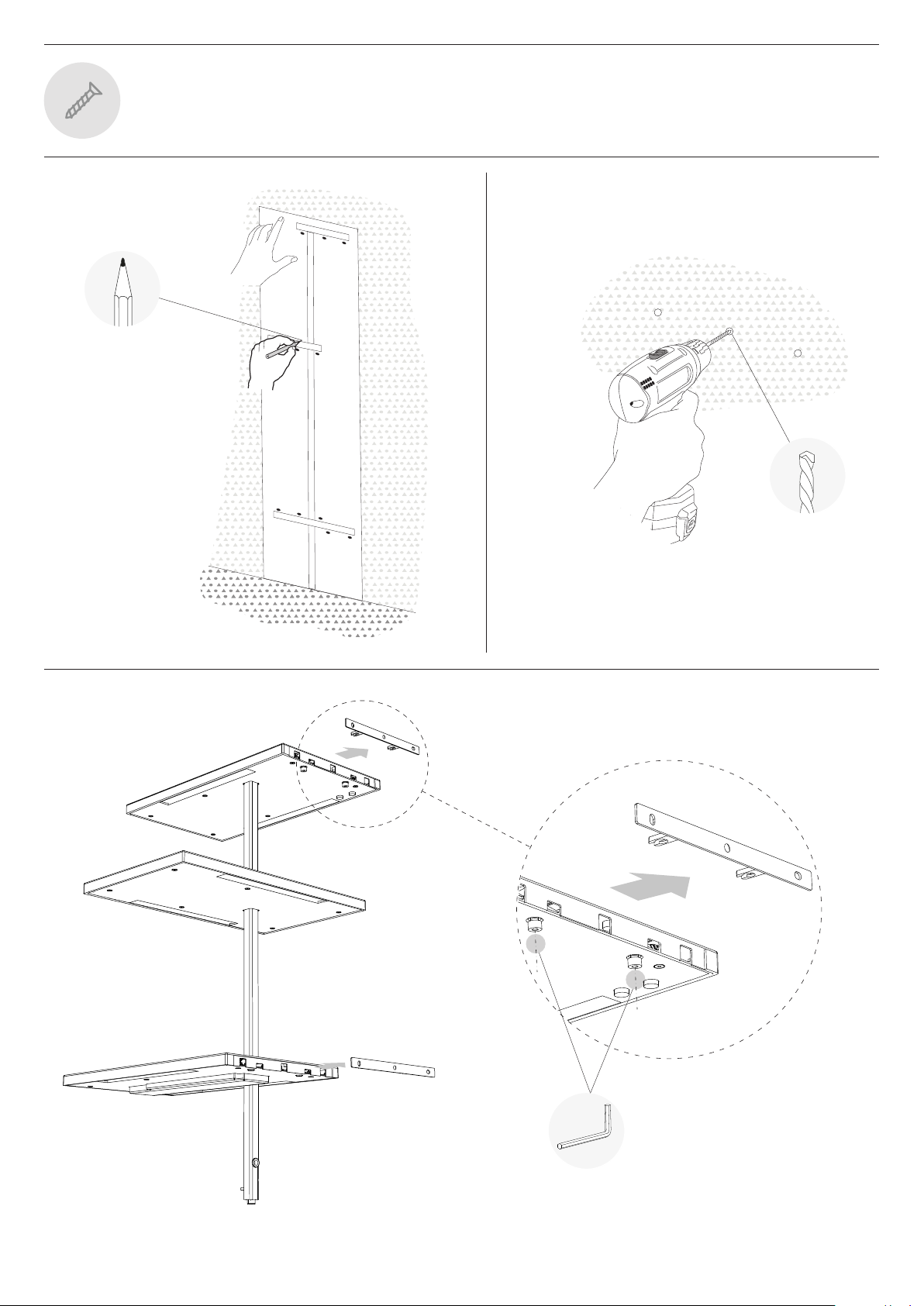

Step 3/5

Installation Preparation

3.1 3.2

3.3

7/11

4.1

4.2

-Wall plugs (not supplied)

-Tacos de ﬁjación (no suministrados)

-Dübel (nicht im Lieferumfang)

-Tasselli di ﬁssaggio (non inclusi)

-Chevilles de ﬁxation (non fournies)

-Screws (not supplied)

-Tornillos (no suministrados)

-Schrauben (nicht im Lieferumfang)

-Viti (non incluse)

-Vis (non fournies)

Step 4/5

Product Assembly

8/11

Step 4/5

Product Assembly

- USB charger connection

- Toma de carga USB

- USB-Anschluss

- Collegamento caricatore USB

- Connexion chargeur USB

Output 5V / 0,5A

4.3 4.4

4.5

9/11

- LED in glass diﬀuser

- LED del difusor de vidrio

- LED im glasdiﬀusor

- LED dentro diﬀusore in vetro

- LED dans diﬀuseur en verre

- LEDs ﬁtted on the trays

- Tiras de LED de las bandejas

- Platte angebrachten LED-Streifen ein

- Strisce LED attaccate alla piastra

- Bandes LED ﬁxées à la plaque

- Switch ON-OFF

- Encendido-Apagado

- Einschalten-Ausschalten

- Accensione-Spegnimento

- Allumer-Éteindre

- Switch ON-OFF

- Encendido-Apagado

- Einschalten-Ausschalten

- Accensione-Spegnimento

- Allumer-Éteindre

- Regulation of intensity

- Rregulación de intensidad

- Helligkeitsregelung

- Regolazione dell'intensità

- Régler l'intensité

SWITCH / PULSADOR / SCHALTER / INTERRUTTORE / INTERRUPTEUR

Step 5/5

Adjustments & Maintenance

10/11

Step 5/5

Adjustments & Maintenance

Process to switch from power on with memory (Supplied luminaire)

to power on without memory

20s.

Main power interruption

Power on without memory

100%

50%

100%

Intensity Intensity

IntensityIntensity

Power on with memory

At same time

0 0

0100%

100% 100%

100%

0% 0%

50% 50%

Intensity Intensity

OFF

- Only for LED in glass diﬀuser

- Solo para LED del difusor de vidrio

- Nur für LED im glasdiﬀusor

- Solo per LED dentro diﬀusore in vetro

- Uniquement pour LED dans diﬀuseur en verre

2s.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels VIBIA Éclairage domestique

VIBIA

VIBIA Flamingo Manuel utilisateur

VIBIA

VIBIA Flat 5950 Manuel utilisateur

VIBIA

VIBIA Swing Manuel utilisateur

VIBIA

VIBIA Flamingo Guide de démarrage rapide

VIBIA

VIBIA Flex Manuel utilisateur

VIBIA

VIBIA Warm 4900 Manuel utilisateur

VIBIA

VIBIA Knit Manuel utilisateur

VIBIA

VIBIA Arik Levy Sticks 7338 Manuel utilisateur

VIBIA

VIBIA Flat Manuel utilisateur

VIBIA

VIBIA Flex Manuel utilisateur

VIBIA

VIBIA Port Manuel utilisateur

VIBIA

VIBIA Origami Manuel utilisateur

VIBIA

VIBIA Ghost Manuel utilisateur

VIBIA

VIBIA I.Cono 0700 Manuel utilisateur

VIBIA

VIBIA Mayfair Mini Manuel utilisateur

VIBIA

VIBIA Sticks Manuel utilisateur

VIBIA

VIBIA Tempo 5766 Manuel utilisateur

VIBIA

VIBIA Jazz 1333 Manuel utilisateur

VIBIA

VIBIA Swing Manuel utilisateur

VIBIA

VIBIA Mayfair 5500 Manuel utilisateur

VIBIA

VIBIA Knit Manuel utilisateur

VIBIA

VIBIA Out Manuel utilisateur

VIBIA

VIBIA Suite 6025 Manuel utilisateur

VIBIA

VIBIA Victor Carrasco Out 4270 Manuel utilisateur

Manuels Éclairage domestique populaires d'autres marques

JONATHAN Y

JONATHAN Y JYL5019A Manuel utilisateur

JONATHAN Y

JONATHAN Y JYL6007A Manuel utilisateur

Philips

Philips Ledino 31606/11/16 Manuel utilisateur

Salus

Salus UG600 Manuel utilisateur

Safavieh Lighting

Safavieh Lighting CANDRI TBL4427A Manuel utilisateur

Hunter

Hunter Bullet Spotlight Kit Manuel d'instructions

Philips

Philips Ledino 16811/87/16 Manuel utilisateur

Philips

Philips 405441213 Manuel utilisateur

Philips

Philips Halogen Light Manuel utilisateur

Pentair

Pentair GLOBRITE Manuel utilisateur

Philips

Philips 55592-30-16 Manuel utilisateur

Livoo

Livoo Night light Manuel utilisateur

Schwaiger

Schwaiger NFL45 Manuel utilisateur

FRITZ HANSEN

FRITZ HANSEN AQ01 PLUG-IN Manuel utilisateur

MOOD

MOOD CORSIN JY-16 Manuel utilisateur

Safavieh Lighting

Safavieh Lighting KREMP TBL4409A Manuel utilisateur

JONATHAN Y

JONATHAN Y JYL8019 Manuel utilisateur

XTRASUN

XTRASUN XTDEOKT1 Manuel utilisateur
