Velleman HRJA005 Manuel utilisateur

VTSS7 (HRJA005)

ADJUSTABLE SOLDERING STATION 48 W 160 °C - 480 °C

INSTELBAAR SOLDEERSTATION 48 W 160 °C - 480 °C

STATION DE SOUDAGE RÉGLABLE 48 W 160 °C - 480 °C

ESTACIÓN DE SOLDADURA REGULABLE 48 W 160 °C -

480 °C

EINSTELLBARE LÖSTATION 48 W 160 °C - 480 °C

USER MANUAL 3

GEBRUIKERSHANDLEIDING 8

MODE D'EMPLOI 13

MANUAL DEL USUARIO 18

BEDIENUNGSANLEITUNG 23

VTSS7

V. 02 –17/11/2014 2 ©Velleman nv

VTSS7

V. 02 –17/11/2014 3 ©Velleman nv

USER MANUAL

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of

the device after its lifecycle could harm the environment. Do not

dispose of the unit (or batteries) as unsorted municipal waste; it

should be taken to a specialized company for recycling. This device

should be returned to your distributor or to a local recycling

service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before

bringing this device into service. If the device was damaged in transit, don't

install or use it and contact your dealer.

2. Safety Instructions

This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities,

or lack of experience and knowledge, unless they have been

given supervision or instruction concerning use of the

appliance by a person responsible for their safety.

Children shall be supervised to ensure that they do not play

with the appliance.

Do not crimp the power cord and protect it against damage.

Warning! If the power cord is damaged, it must be replaced

by the manufacturer, its service agent, or similarly qualified

persons in order to avoid any hazard.

Make sure that the available voltage does not exceed the

voltage stated in the specifications of this manual.

Plug the power cord into a suitable, earthed mains outlet.

Risk of electroshock when opening the cover. Touching live

wires can cause life-threatening electroshocks. Do not

disassemble or open the housing yourself. Have the device

repaired by qualified personnel.

Do not operate the device with wet hands.

VTSS7

V. 02 –17/11/2014 4 ©Velleman nv

Always disconnect mains power when the device is not in use

or when servicing or maintenance activities are performed.

Handle the power cord by the plug only.

Caution! After switching off, leave the power cord plugged

in for a few minutes. When you switch off the unit, the

automatic cooling function blows cooling air through the heater

pipe for a short period. This protects the heater from damage

and extends its lifetime. Do not disconnect the mains plug

during this cooling process.

Indoor use only. Keep this device away from rain, moisture,

splashing and dripping liquids. Never put objects filled with

liquids on top of or close to the device.

Do not use near inflammable products or in explosive

atmospheres. Heat can cause fire to inflammable products

even when they are not in sight. Only use in properly

ventilated rooms.

Incorrect use may cause fire.

Do not touch the shafts, tips, or hot air gun as this can cause

serious burns. Keep the tips and hot air away from the body,

clothes, or other flammable material. Do not aim the hot air

gun at the eyes. Use gloves and/or heat-resistant tools to pick

up the PCB assembly to prevent burns. Always return the irons

and gun to their stands between uses; always let the device

cool down after use and before storage.

Place the device on a level, stable, and fire resistant working

surface.

Do not inhale solder fumes. The vapours that are released

during soldering are harmful. Therefore, you shall only use the

soldering station in well-ventilated areas or under an exhaust

hood (solder fume extractor). Dispose of fume filters and

solder residue in accordance with local regulations.

Never use the device on live electronic circuits. Make sure

power to the work piece is cut and capacitors are discharged.

Do not block the hot air gun nozzle. This may cause heat

reflection and may damage the heating element.

Warning! This tool must be placed on its stand when not in

use; do not leave the tool unattended when switched on.

Use the soldering iron on a heatproof workbench.

Place the soldering iron in its holder after use.

VTSS7

V. 02 –17/11/2014 5 ©Velleman nv

Let a hot soldering iron cool down naturally and do not immerse in water.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages

of this manual.

Protect this device from shocks and abuse. Avoid brute force when

operating the device.

Keep this device away from rain, moisture, splashing and dripping

liquids.

Familiarise yourself with the functions of the device before actually

using it.

All modifications of the device are forbidden for safety reasons. Damage

caused by user modifications to the device is not covered by the

warranty.

Only use the device for its intended purpose. Using the device in an

unauthorised way will void the warranty.

Damage caused by disregard of certain guidelines in this manual is not

covered by the warranty and the dealer will not accept responsibility for

any ensuing defects or problems.

Nor Velleman nor its dealers can be held responsible for any damage

(extraordinary, incidental or indirect) –of any nature (financial,

physical…) arising from the possession, use or failure of this product.

4. Features

manual temperature setting

power-on LED indication

on-off switch

spare bits: BITC7N1 (0.5 mm), BITC7N2 (1.5 mm), BITC7N3 (3 mm)

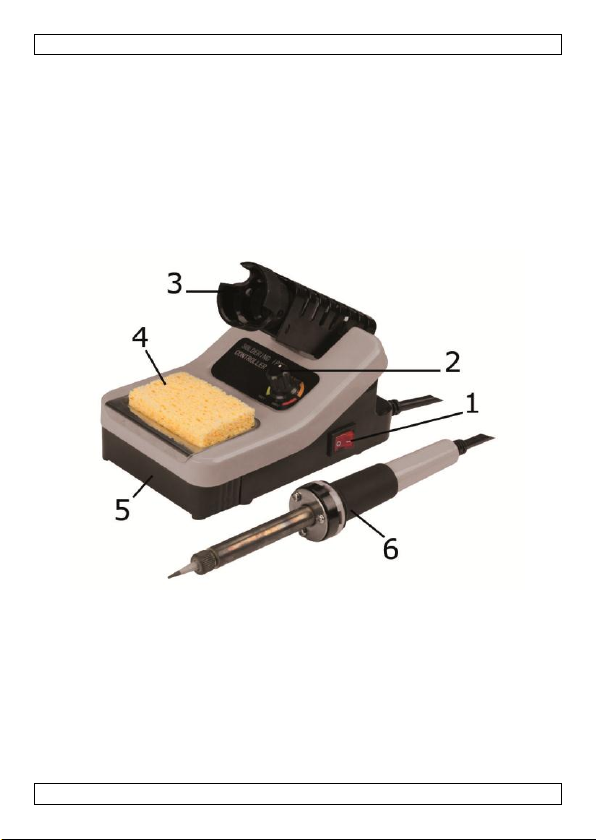

5. Overview

Refer to the illustrations on page 2 of this manual.

on-off switch

sponge

temperature setting

soldering station

holder

soldering iron

6. Operation

1. Carefully unpack the soldering station [5] and check all parts. Do not

use if the soldering station or any other part is visibly damaged.

2. Mount the iron holder [3] onto the station and put the soldering

iron [6] in its holder. Lightly moisten the sponge [4] with some tap

water.

VTSS7

V. 02 –17/11/2014 6 ©Velleman nv

3. Mount the appropriate soldering tip according to the soldering job (see

below Replacing the Tip).

4. Place the station onto a heatproof, flat and solid surface. Connect the

soldering station to the mains and switch on with the on-off

switch [1].

5. Turn the temperature-setting knob [2] and select the desired

temperature setting according to the colour codes:

yellow:

± 150 °C

orange:

± 150 °C to 270 °C

red:

± 150 °C to 500 °C

6. Wait 2 to 3 minutes until the soldering tip has reached the selected

temperature. Test the tip temperature by touching it with solder. The

tip is hot enough when the solder melts away easily.

7. Tin the hot tip with solder and wipe any excess solder by brushing the

tip slightly onto the moist sponge.

8. Heat up the soldering point with the solder-covered tip and add some

solder. Let the soldering point cool down.

9. Clean the soldering tip on the sponge after each soldering. Place the

soldering iron back in its holder, switch off and unplug from the mains

after use. Let the soldering iron cool down, store away in a dry place

and in its original packaging.

7. Replacing the Tip

1. Switch off the soldering station and disconnect from the mains. Let the

soldering iron and tip cool down and come to room temperature before

handling.

2. Unscrew the knurled nut barrel assembly. Pull out the tip from the iron

and remove any oxide that may have formed on the barrel. Be careful

to avoid getting dust in your eyes.

3. Replace the tip with another tip and screw the knurled nut barrel

assembly onto the iron using only hand pressure to tighten. Do not

apply excessive pressure to avoid damage.

4. Only use pliers to retighten slightly if the tip is loosening with a hot

iron.

8. Cleaning and Maintenance

Clean the housing with a damp cloth and some mild detergent if

necessary. Never submerge the soldering station in liquid or allow any

liquid enter the housing. Do not use solvents.

VTSS7

V. 02 –17/11/2014 7 ©Velleman nv

9. Technical Specifications

max. heater power for soldering iron

48 W

temperature range

160 °C to 480 °C

iron voltage

230 VAC

input voltage

230 VAC

weight

650 g

dimensions

150 x 96 x 150 mm

Use this device with original accessories only. Velleman nv cannot

be held responsible in the event of damage or injury resulting from

(incorrect) use of this device. For more info concerning this product

and the latest version of this manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or otherwise

without the prior written consent of the copyright holder.

VTSS7

V. 02 –17/11/2014 8 ©Velleman nv

GEBRUIKERSHANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het

na zijn levenscyclus wordt weggeworpen, dit toestel schade kan

toebrengen aan het milieu. Gooi dit toestel (en eventuele

batterijen) niet bij het gewone huishoudelijke afval; het moet bij

een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel

in gebruik neemt. Werd het toestel beschadigd tijdens het transport,

installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Dit toestel is niet geschikt voor gebruik door personen

(kinderen inbegrepen) met verminderde fysieke, zintuiglijke of

geestelijke capaciteiten of gebrek aan ervaring en kennis,

tenzij zij onder toezicht staan of instructie hebben gekregen

over het gebruik van het toestel van een persoon die

verantwoordelijk is voor hun veiligheid.

Houd toezicht op kinderen om te voorkomen dat ze met het

toestel spelen.

De voedingskabel mag niet beschadigd zijn of ingekort worden.

Waarschuwing! Indien de voedingskabel beschadigd is, dan

moet deze door de fabrikant, diens servicedienst, of een

gelijkwaardig bekwaam persoon vervangen worden om gevaar

te voorkomen.

De beschikbare netspanning mag niet hoger zijn dan de

spanning in de specificaties achteraan de handleiding.

Steek de stekker in een geschikt, geaard stopcontact.

Elektrocutiegevaar bij het openen van het toestel. Raak geen

kabels aan die onder stroom staan om dodelijke elektrische

schokken te vermijden. Open de behuizing niet zelf. Laat het

onderhoud van het toestel over aan een geschoolde vakman.

Bedien het toestel nooit met natte handen.

VTSS7

V. 02 –17/11/2014 9 ©Velleman nv

Trek de stekker uit het stopcontact wanneer het toestel niet in

gebruik is of voordat u het toestel reinigt. Houd de

voedingskabel altijd vast bij de stekker en niet bij de kabel.

Opgelet! Laat na het uitschakelen de voedingskabel

aangesloten gedurende enkele minuten. Bij het uitschakelen,

blaast de automatische koelfunctie kortstondig koude lucht

door het verwarmingselement. Dit beschermt het toestel tegen

materiële schade en wordt de levensduur verlengd. Ontkoppel

het toestel niet tijdens het afkoelingsproces.

Gebruik het toestel enkel binnenshuis. Bescherm dit

toestel tegen regen, vochtigheid en opspattende vloeistoffen.

Plaats nooit objecten gevuld met vloeistof op of naast het

toestel.

Vermijd gebruik in de buurt van brandbare producten of

explosieve gassen. Hitte kan brandbare stoffen doen

ontbranden, ook al zijn deze stoffen niet zichtbaar. Gebruik

enkel in een goed geventileerde ruimte.

Bij verkeerd gebruik ontstaat brandgevaar.

Raak de schacht, de stift of het heteluchtpistool nooit aan; u

kunt ernstige brandwonden oplopen. Houd de stift en warme

lucht uit de buurt van het lichaam, kleding of ander brandbaar

materiaal. Richt het heteluchtpistool niet op de ogen. Gebruik

handschoenen en/of hittebestendig gereedschap om de PCB-

assemblage vast te nemen; zo voorkomt u brandwonden.

Plaats na gebruik de bout en het luchtpistool altijd terug in de

houder en laat afkoelen alvorens op te bergen.

Plaats het toestel op een vlak, stabiel en hittebestendig

oppervlak.

Adem de vrijgekomen dampen nooit in. De gassen die tijdens

het solderen ontstaan zijn schadelijk. Daarom mag u enkel

solderen in goed geventileerde ruimtes of onder een geschikte

afzuiging. Gooi rookfilters en soldeerresidu weg volgens de

plaatselijke milieuwetgeving.

Gebruik dit toestel nooit op een elektronisch circuit onder

spanning. Schakel eerst de voeding van het circuit uit en

ontlaad alle condensatoren.

Zorg ervoor dat het mondstuk van het heteluchtpistool niet

wordt geblokkeerd. Dit kan warmtereflectie veroorzaken en het

verwarmingselement beschadigen.

VTSS7

V. 02 –17/11/2014 10 ©Velleman nv

Waarschuwing! Dit gereedschap moet in de houder geplaatst

worden indien het niet gebruikt wordt; laat het niet onbeheerd

achter wanneer het ingeschakeld is.

Gebruik de soldeerbout op een hittebestendig oppervlak.

Plaats de soldeerbout na gebruik in de houder.

Laat de soldeerbout op een natuurlijke wijze afkoelen en dompel de

soldeerbout nooit in water.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze

handleiding.

Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de

bediening.

Bescherm dit toestel tegen regen, vochtigheid en opspattende

vloeistoffen.

Leer eerst de functies van het toestel kennen voor u het gaat

gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het

toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan

het toestel, valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt

automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde

richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid

afwijzen voor defecten of problemen die hier rechtstreeks verband mee

houden.

Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld

worden voor schade (buitengewoon, incidenteel of onrechtstreeks) –

van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het

bezit, gebruik of falen van dit product.

4. Eigenschappen

manuele temperatuurregeling

power-on aanduiding via LED

aan-uitschakelaar

reservebits: BITC7N1 (0.5 mm), BITC7N2 (1.5 mm), BITC7N3 (3 mm)

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Velleman pistolet à souder

Velleman

Velleman VTSSC10N Manuel utilisateur

Velleman

Velleman VTSSC78 Manuel utilisateur

Velleman

Velleman VTS60SF Manuel utilisateur

Velleman

Velleman HRJA004 Manuel utilisateur

Velleman

Velleman VTSS230 Manuel utilisateur

Velleman

Velleman VTSS4N Manuel utilisateur

Velleman

Velleman VTSS110 Manuel utilisateur

Velleman

Velleman vtss5 Manuel utilisateur

Velleman

Velleman VT-SSD Manuel utilisateur

Velleman

Velleman HRJA040 Manuel utilisateur

Velleman

Velleman VTDESOL4 Manuel utilisateur

Velleman

Velleman VTSS4NU Manuel utilisateur

Velleman

Velleman HRJA151 Manuel utilisateur

Velleman

Velleman VTSSC80 Manuel utilisateur

Velleman

Velleman VTSS7 Manuel utilisateur

Velleman

Velleman VTSS4NSET Manuel utilisateur

Velleman

Velleman VTSSC73 Manuel utilisateur

Velleman

Velleman VTSSC79 Manuel utilisateur

Velleman

Velleman VTSSC72 Manuel utilisateur

Velleman

Velleman VTSS4N Manuel utilisateur

Velleman

Velleman vtss5 Manuel utilisateur

Velleman

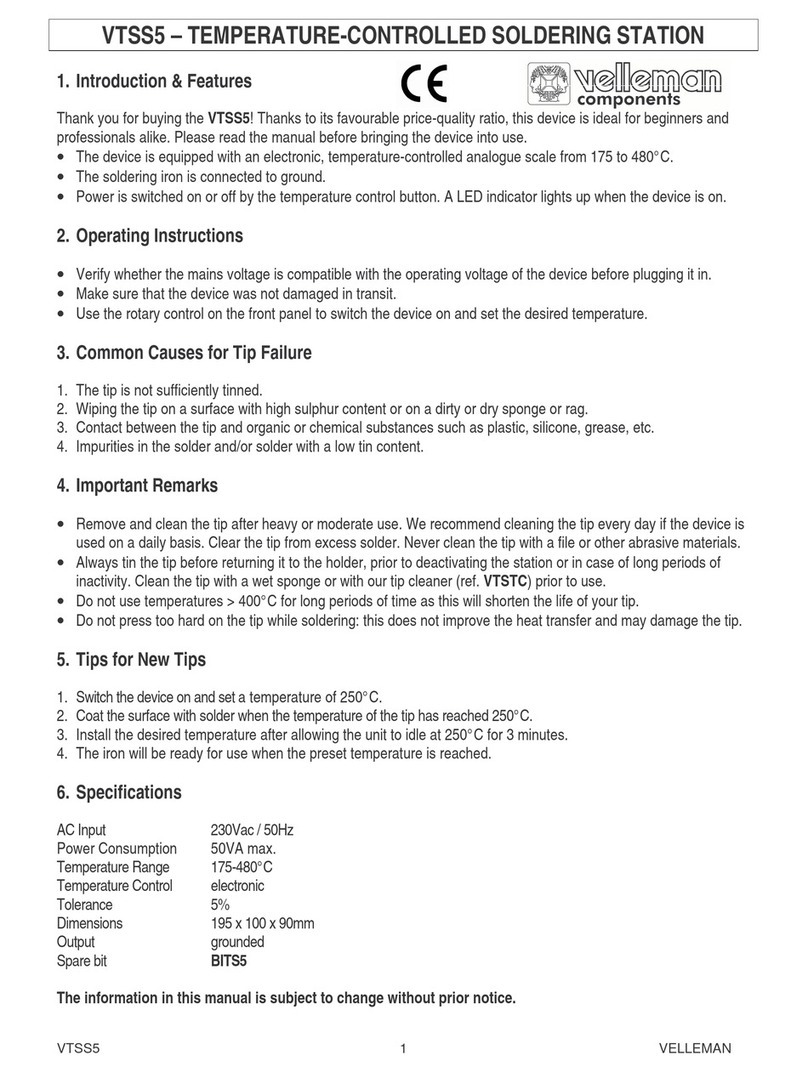

Velleman BITS5 Manuel utilisateur

Velleman

Velleman VTSSD6 Manuel utilisateur

Velleman

Velleman HRJA100 Manuel utilisateur

Manuels pistolet à souder populaires d'autres marques

Bakon

Bakon 3200 Manuel utilisateur

Proxxon

Proxxon Gaslotset MGS Manuel utilisateur

jbc

jbc SFR-A Manuel utilisateur

jbc

jbc CL8010 Manuel utilisateur

HAKO

HAKO FX-8804 Manuel utilisateur

SATA

SATA 02002A Manuel utilisateur

Weller

Weller WSM 1 Manuel utilisateur

Vishay Precision Group

Vishay Precision Group Micro-Measurements Mark V Instructions de montage

ersa

ersa i-CON 1V Manuel utilisateur

Hakko Electronics

Hakko Electronics FX-100 Manuel utilisateur

Weller

Weller WAD 101 Manuel utilisateur

Weller

Weller WXD 2 Manuel utilisateur

AlienTek

AlienTek T100 Manuel utilisateur

Atten

Atten ATETOOL AT-689A Manuel utilisateur

Surtek

Surtek 112554 Dimensions et guide d'installation

Parkside

Parkside PLBS 30 A1 Manuel utilisateur

BlackJack SolderWerks

BlackJack SolderWerks BK8000 Manuel utilisateur

Weller

Weller WX1 Manuel utilisateur
