V2 PESO-230V Manuel utilisateur
ATTUATORE ELETTROMECCANICO 230V IRREVERSIBILE A
CREMAGLIERA PER CANCELLI SCORREVOLI FINO A 1200 KG
DI PESO
230V ELECTRO-MECHANICAL IRREVERSIBLE RACK
ACTUATOR FOR SLIDING GATES UP TO 1200 KG
OPERATEUR ELECTROMECANIQUE 230V IRREVERSIBLE A
CREMAILLERE POUR PORTAILS COULISSANTS USQU'A
1200 KG DE POIDS
MOTOR ELECTROMECANICO 230V IRREVERSIBLES A
CREMALLERA PARA PUERTAS CORREDERAS HASTA 1200 KG
DE PESO
I
GB
F
E
AYROS-230V
IL n. 373-1
EDIZ. 20/03/2013
V2 S.p.A.
Corso Principi di Piemonte, 65/67
12035 RACCONIGI (CN) ITALY
tel. +39 01 72 81 24 11 - fax +39 01 72 84 050
[email protected] - www.v2home.com
ITALIANO
1
INDICE
1 - AVVERTENZE GENERALI PER LA SICUREZZA ..................................................................................................................2
1.1 - VERI ICHE PRELIMINARI E IDENTI ICAZIONE DELLA TIPOLOGIA DI UTILIZZO ............................................................3
1.2 - SERVIZIO DI ASSISTENZA TECNICA ..........................................................................................................................4
1.3 - DICHIARAZIONE DI INCORPORAZIONE PER LE QUASI MACCHINE............................................................................4
2 - CARATTERISTICHE TECNICHE ..........................................................................................................................................5
3 - INSTALLAZIONE DEL MOTORE ........................................................................................................................................6

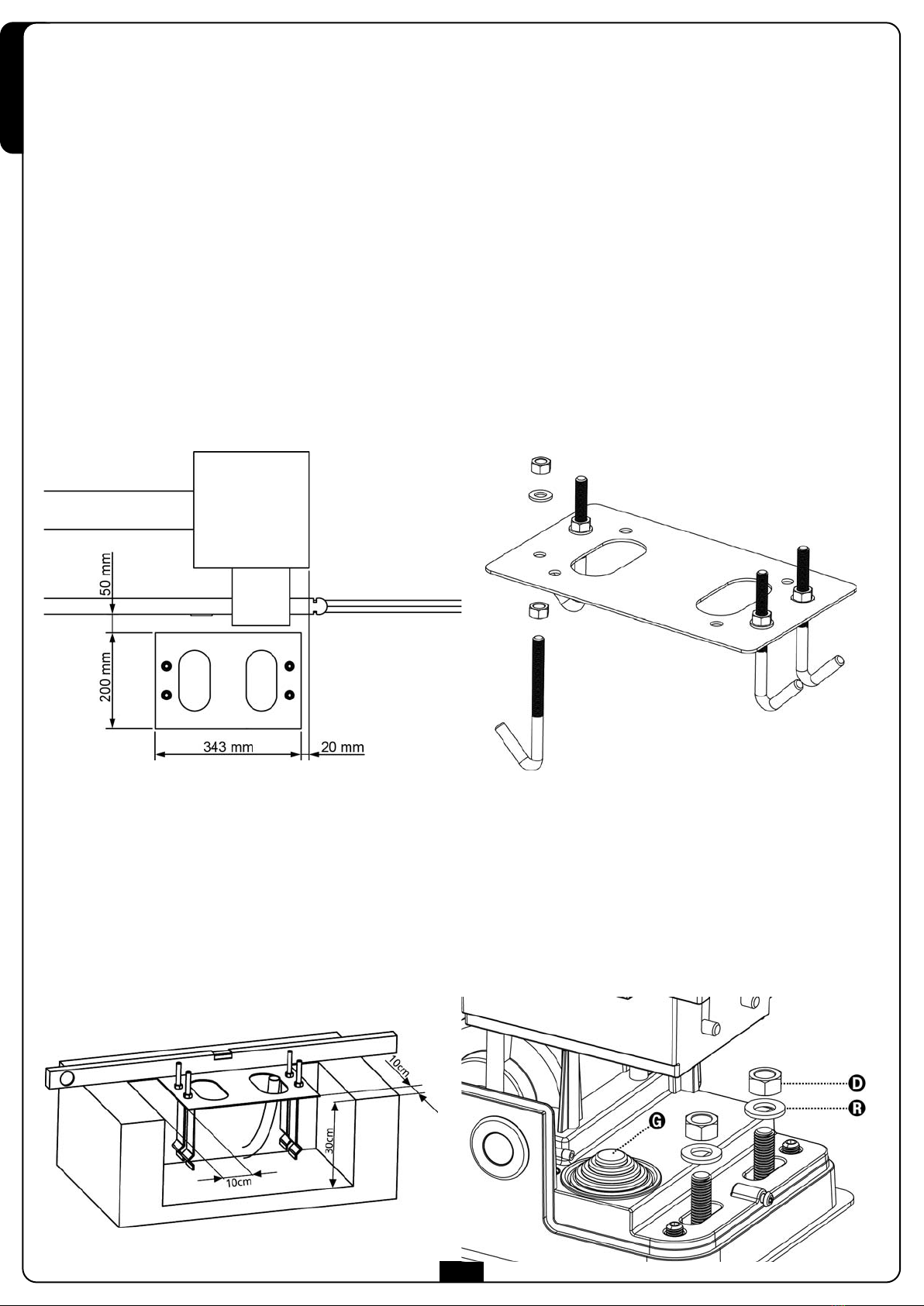

3.1 - POSIZIONAMENTO DEL MOTORE ............................................................................................................................6
3.2 - MONTAGGIO DELLA CREMAGLIERA ......................................................................................................................7
3.3 - ISSAGGIO DEL MOTORE ........................................................................................................................................7
3.4 - INSTALLAZIONE DEI INECORSA MAGNETICI ..........................................................................................................8
3.5 - SBLOCCO MOTORE ................................................................................................................................................9
3.6 - SCHEMA D’INSTALLAZIONE ....................................................................................................................................9
4 - CENTRALE DI COMANDO ................................................................................................................................................10
4.1 - ALIMENTAZIONE ....................................................................................................................................................10
4.2 - LAMPEGGIANTE......................................................................................................................................................10
4.3 - LUCI DI CORTESIA ..................................................................................................................................................10
4.4 - INGRESSI DI ATTIVAZIONE ......................................................................................................................................10
4.5 - STOP ......................................................................................................................................................................10
4.6 - OTOCELLULE ........................................................................................................................................................11
4.7 - COSTE SENSIBILI......................................................................................................................................................11
4.8 - ANTENNA ..............................................................................................................................................................11
4.9 - COLLEGAMENTI ELETTRICI ......................................................................................................................................12
4.10 - RICEVITORE AD INNESTO ......................................................................................................................................13
4.11 - INTER ACCIA ADI..................................................................................................................................................13
5 - PANNELLO DI CONTROLLO ..............................................................................................................................................14
5.1 - DISPLAY ..................................................................................................................................................................14
5.2 - USO DEI TASTI PER LA PROGRAMMAZIONE ............................................................................................................14
6 - ACCESSO ALLE IMPOSTAZIONI DELLA CENTRALE..........................................................................................................15
7 - CONFIGURAZIONE VELOCE ..............................................................................................................................................15
8 - CARICAMENTO DEI PARAMETRI DI DEFAULT..................................................................................................................15
9 - MENU DI INSTALLAZIONE ................................................................................................................................................16
9.1 - APPRENDIMENTO AUTOMATICO DEI LIMITI DELLA CORSA......................................................................................16
9.2 - MOVIMENTAZIONE MANUALE ................................................................................................................................16
10 - FUNZIONAMENTO A UOMO PRESENTE D’EMERGENZA ..............................................................................................16
11 - LETTURA DEL CONTATORE DI CICLI ..............................................................................................................................17
11.1 - SEGNALAZIONE DELLA NECESSITÀ DI MANUTENZIONE ........................................................................................17
12 - PROGRAMMAZIONE DELLA CENTRALE ........................................................................................................................18
13 - ANOMALIE DI FUNZIONAMENTO..................................................................................................................................23
14 - COLLAUDO E MESSA IN SERVIZIO ................................................................................................................................24
15 - MANUTENZIONE ............................................................................................................................................................24
16 - SMALTIMENTO................................................................................................................................................................24
ITALIANO
2
MANUALE PER L’INSTALLATORE DELL’AUTOMAZIONE
1 - AVVERTENZE GENERALI PER LA SICUREZZA
mE’ necessario leggere tutte le istruzioni prima di procedere all’installazione in quanto forniscono importanti indicazioni
riguardanti la sicurezza, l’installazione, l’uso e la manutenzione.
L’AUTOMAZIONE DEVE ESSERE REALIZZATA IN CON ORMITÀ VIGENTI NORMATIVE EUROPEE:
EN 60204-1, EN 12445, EN 12453, EN 13241-1, EN 12635
• L'installatore deve provvedere all'installazione di un dispositivo (es. interruttore magnetotermico) che assicuri il sezionamento onnipolare
del sistema dalla rete di alimentazione. La normativa richiede una separazione dei contatti di almeno 3 mm in ciascun polo (EN 60335-1).
• Per la connessione di tubi rigidi e flessibili o passacavi utilizzare raccordi conformi al grado di protezione IP44 o superiore.
• L’installazione richiede competenze in campo elettrico e meccanico; deve essere eseguita solamente da personale
qualificato in grado di rilasciare la dichiarazione di conformità di tipo A sull’installazione completa (Direttiva macchine
2006/42/CEE, allegato IIA).
• Anche l’impianto elettrico a monte dell’automazione deve rispondere alle vigenti normative ed essere eseguito a regola d’arte.
• Consigliamo di utilizzare un pulsante di emergenza da installare nei pressi dell’automazione (collegato all’ingresso STOP della scheda di
comando) in modo che sia possibile l’arresto immediato del cancello in caso di pericolo.
• Per una corretta messa in servizio del sistema consigliamo di seguire attentamente le indicazioni rilasciate dall’associazione UNAC
reperibili al seguente indirizzo web: www.v2home.com
• Il presente manuale di istruzioni è destinato solamente a personale tecnico qualificato nel campo delle installazioni di automazioni.
• Nessuna delle informazioni contenute all'interno del manuale può essere interessante o utile per l'utilizzatore finale.
• Qualsiasi operazione di manutenzione o di programmazione deve essere eseguita esclusivamente da personale qualificato.
• Tutto quello che non è espressamente previsto in queste istruzioni non è permesso; usi non previsti possono essere fonte di pericolo per
persone e cose.
• Non installare il prodotto in ambiente e atmosfera esplosivi: presenza di gas o fumi infiammabili costituiscono un grave pericolo per la
sicurezza.
• Non eseguire modifiche su nessuna parte dell’automatismo o degli accessori ad esso collegati se non previste nel presente manuale.
• Qualsiasi altra modifica farà decadere la garanzia sul prodotto.
• Le fasi di installazione vanno eseguite evitando giornate piovose che possono esporre le schede elettroniche a dannose penetrazioni di
acqua.
• Evitare di esporre l’automatismo vicino a fonti di calore e fiamme.
• Qualora si verifichino interventi di interruttori automatici, differenziali o di fusibili, prima del ripristino è necessario individuare ed
eliminare il guasto.
• Nel caso di guasto non risolvibile facendo uso delle informazioni riportate nel presente manuale, interpellare il servizio di assistenza V2.
• V2 declina qualsiasi responsabilità dall’inosservanza delle norme costruttive di buona tecnica nonché dalle deformazioni strutturali del
cancello che potrebbero verificarsi durante l’uso.
• V2 si riserva il diritto di apportare eventuali modifiche al prodotto senza preavviso.
• Gli addetti ai lavori di installazione \ manutenzione devono indossare attrezzature di protezione individuale (DPI), quali tute, caschi, stivali
e guanti di sicurezza.
• La temperatura ambiente di lavoro deve essere quella indicata nella tabella delle caratteristiche tecniche.
• L’automazione deve essere spenta immediatamente al verificarsi di qualsiasi situazione anomala o di pericolo; il guasto o
malfunzionamento deve essere immediatamente segnalato al funzionario responsabile.
• Tutti gli avvisi di sicurezza e di pericolo sulla macchina e le attrezzature devono essere rispettati.
• Gli attuatori elettromeccanici per cancelli non sono destinati ad essere utilizzati da persone (bambini compresi) con ridotte capacità
fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non siano sorvegliate o siano state istruite sull'uso
dell'attuatore da una persona responsabile della loro sicurezza.
• NON introdurre oggetti di alcun tipo nel vano sotto il coperchio del motore. Il vano deve rimanere libero per agevolare il raffreddamento
del motore.
V2 si riserva il diritto di apportare eventuali modifiche al prodotto senza preavviso; inoltre declina ogni responsabilità per
danni a persone o cose dovuti ad un uso improprio o ad un’errata installazione.
ITALIANO
3
1.1 - VERIFICHE PRELIMINARI E IDENTIFICAZIONE DELLA TIPOLOGIA DI UTILIZZO
L’automatismo non deve essere utilizzato prima di aver effettuato la messa in servizio come specificato nel paragrafo “Collaudo e messa in
servizio”.
Si ricorda che l’automatismo non sopperisce a difetti causati da una sbagliata installazione, o da una cattiva manutenzione, quindi, prima
di procedere all’installazione verificare che la struttura sia idonea e conforme alle norme vigenti e, se del caso, apportare tutte le modifiche
strutturali volte alla realizzazione dei franchi di sicurezza ed alla protezione o segregazione di tutte le zone di schiacciamento, cesoiamento,
convogliamento e verificare che:
• Il cancello non presenti punti d’attrito sia in chiusura che in apertura.
• Il cancello sia ben bilanciato, ossia fermato in qualsiasi posizione e non accenni a muoversi spontaneamente.
• La posizione individuata per il fissaggio del motoriduttore consenta una manovra manuale facile, sicura e compatibile
con l’ingombro del motoriduttore.
• Il supporto sul quale si effettua il fissaggio dell’automatismo sia solido e duraturo.
• La rete di alimentazione alla quale l’automatismo viene collegato sia dotata di messa a terra sicurezza e di interruttore differenziale con
corrente di intervento minore o uguale a 30mA dedicato all’automazione (la distanza d’apertura dei contatti deve essere uguale o
superiore a 3 mm).
Attenzione: Il livello minimo di sicurezza dipende dal tipo di utilizzo; fare riferimento al seguente schema:
Gruppo 1 - Solo un limitato numero di persone è autorizzato all’uso, e la chiusura non è in un’area pubblica. Un esempio di questo tipo
sono i cancelli all’interno delle aziende, i cui fruitori sono solo i dipendenti o una parte di loro i quali sono stati adeguatamente informati.
Gruppo 2 - Solo un limitato numero di persone è autorizzato all’uso, ma in questo caso la chiusura è in un’area pubblica. Un esempio può
essere un cancello aziendale che accede alla pubblica via, e che può essere utilizzato solo dai dipendenti.
Gruppo 3 - Qualsiasi persona può utilizzare la chiusura automatizzata, che quindi è situata sul suolo pubblico. Ad esempio la porta di
accesso di un supermercato o di un ufficio, o di un ospedale.
Protezione A - La chiusura viene attivata tramite un pulsante di comando con la persona presente, cioè ad azione mantenuta.
Protezione B - La chiusura viene attivata tramite un comando con la persona presente, attraverso un selettore a chiave o simile, per
impedirne l’utilizzo a persone non autorizzate.
Protezione C - Limitazione delle forze dell’anta della porta o cancello. Cioè la forza di impatto deve rientrare in una curva stabilita dalla
normativa, nel caso il cancello colpisca un ostacolo.
Protezione D - Dispositivi, come le fotocellule, atte a rilevare la presenza di persone od ostacoli. Possono essere attivi su un solo lato o su
entrambi i lati della porta o cancello.
Protezione E - Dispositivi sensibili, come le pedane o le barriere immateriali, atti a rilevare la presenza di una persona, ed installati in modo
che questa non possa in alcun modo essere urtata dall’anta in movimento. Questi dispositivi devono essere attivi in tutta la “zona
pericolosa” del cancello. Per “zona pericolosa” la Direttiva Macchine intende una qualsiasi zona all’interno e/o in prossimità di una
macchina in cui la presenza di una persona esposta costituisca un rischio per la sicurezza e la salute di detta persona.
L’analisi dei rischi deve prendere in considerazione tutte le zone pericolose dell’automazione che dovranno essere
opportunamente protette e segnalate.
Applicare in una zona visibile una targa coni dati identificativi della porta o del cancello motorizzato.
L’installatore deve fornire tutte le informazioni relative al funzionamento automatico, apertura di emergenza della porta o
cancello motorizzati, alla manutenzione e consegnarle all’utilizzatore.
Tipologia di utilizzo della chiusura
Tipologia dei comandi di attivazione
Gruppo 1
Persone informate
(uso in area privata)
Gruppo 2
Persone informate
(uso in area pubblica)
Gruppo 3
Persone informate
(uso illimitato)
Comando a uomo presente A B Non è possibile
Comando a distanza e chiusura in vista
(es. infrarosso) Coppure E C oppure E C e Doppure E
Comando a distanza e chiusura non in vista
(es. onde radio) Coppure E C e Doppure E C e Doppure E
Comando automatico
(es. comando di chiusura temporizzata) Ce Doppure E C e Doppure E C e Doppure E
ITALIANO
4
1.2 - SERVIZIO DI ASSISTENZA TECNICA
Per chiarimenti tecnici o problemi di installazione potete utilizzare il Servizio Clienti al Numero Verde 800-134908 attivo dal lunedì al venerdì
dalle 8:30 alle 12:30 e dalle 14:00 alle 18:00.
1.3 - DICHIARAZIONE DI INCORPORAZIONE PER LE QUASI MACCHINE
(DIRETTIVA 2006/42/CE, ALLEGATO II-B)
Il fabbricante V2 S.p.A., con sede in Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
Dichiara sotto la propria responsabilità che:
l’automatismo modello:
AYROS400D-230V
AYROS800D-230V
AYROS1200D-230V
Matricola e anno di costruzione: posti sulla targa dati
Descrizione: Attuatore elettromeccanico per cancelli scorrevoli
• è destinato ad essere incorporato in un cancello scorrevole per costituire una macchina ai sensi della Direttiva 2006/42/CE.
Tale macchina non potrà essere messa in servizio prima di essere dichiarata conforme alle disposizioni della direttiva
2006/42/CE (Allegato II-A)
• è conforme ai requisiti essenziali applicabili delle Direttive:
Direttiva Macchine 2006/42/CE (Allegato I, Capitolo 1)
Direttiva bassa tensione 2006/95/CE
Direttiva compatibilità elettromagnetica 2004/108/CE
Direttiva Radio 99/05/CE
La documentazione tecnica è a disposizione dell’autorità competente su motivata richiesta presso:
V2 S.p.A., Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
La persona autorizzata a firmare la presente dichiarazione di incorporazione e a fornire la documentazione tecnica:
Cosimo De Falco
Rappresentante legale di V2 S.p.A.
Racconigi, il 05/04/2012
ITALIANO
5
AYROS400D-230V AYROS800D-230V AYROS1200D-230V
Peso massimo del cancello Kg 400 800 1200
Alimentazione VAC / Hz 230 / 50 230 / 50 230 / 50
Potenza massima W 350 500 600
Assorbimento a vuoto A 1,5 1,6 2
Assorbimento a pieno carico A 1,7 2 2,6
Velocità cancello m/s 0,16 0,16 0,16
Spinta massima N 400 670 950
Ciclo di lavoro % 30 30 30
Pignone - M4 - Z18 M4 - Z18 M4 - Z18
Temperatura di esercizio °C -20 ÷ +55 -20 ÷ +55 -20 ÷ +55
Peso del motore Kg 14 15 16
Protezione IP 44 44 44
Carico max accessori alimentati a 24 Vac W 10 10 10
usibili di protezione A 10 10 10
2 - CARATTERISTICHE TECNICHE
ITALIANO
6
3 - INSTALLAZIONE DEL MOTORE
OPERAZIONI PRELIMINARI
ATTENERSI SCRUPOLOSAMENTE ALLE NORMATIVE EUROPEE EN12445 ED EN12453 (SOSTITUTIVE DELLE UNI 8612).
E’ comunque necessario assicurarsi che:
• La struttura del vostro cancello deve essere solida e appropriata; non sono ammesse porticine sull'anta scorrevole.
• L'anta scorrevole non deve presentare inclinazioni laterali eccessive durante tutta la sua corsa.
• Il cancello deve scorrere liberamente sulla guida senza attriti eccessivi.
• Installare i fermi di arresto in apertura ed in chiusura, onde evitare il deragliamento dell'anta.
• Eliminare eventuali serrature manuali.
• Portare alla base del cancello la canalizzazione per i cavi di alimentazione (diametro 20 / 30 mm) e dei dispositivi esterni
(fotocellule, lampeggiante, selettore a chiave).
3.1 - POSIZIONAMENTO DEL MOTORE
Per fissare AYROS seguire attentamente le seguenti istruzioni:
1. Prevedere uno scavo di fondazione usando come riferimento le misure indicate in figura.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici.
3. Assemblare le 4 zanche sulla piastra di ancoraggio e fissarle tramite i 4 bulloni in dotazione.
4. Effettuare la colata di calcestruzzo all’interno dello scavo e posizionare la piastra di fondazione.
mATTENZIONE: verificare che la piastra sia perfettamente in bolla e parallela cancello.
5. Attendere la completa presa del calcestruzzo.
6. Svitare i 4 dadi che tengono la base unita alle zanche e posizionare il motore sulla piastra.
7. Regolare i 4 grani in modo che il motore sia perfettamente in bolla.
8. Verificare che il motore sia perfettamente parallelo al cancello, quindi inserire le 4 rondelle Re avvitare leggermente i 4 dadi D
mATTENZIONE: orare la guarnizione Gper far passare i cavi da collegare alla centrale.
ITALIANO
7
3.3 - FISSAGGIO DEL MOTORE
Verificare i seguenti punti:
1. Il motore deve essere in bolla e parallelo al cancello
2. La distanza tra pignone e cremagliera deve essere di 1 o 2 mm. Eventualmente regolare i 4 grani.
3. La cremagliera deve essere allineata al pignone del motore
4. La distanza minima tra l’ingombro massimo del cancello e il paramano del motore deve essere di almeno 5 mm
Verificate le condizioni sopra descritte procedere con il fissaggio dei 4 dadi D che ancorano il motore alla piastra.
3.2 - MONTAGGIO DELLA CREMAGLIERA
Sbloccare il motore e posizionare il cancello in posizione totalmente aperto. issare tutti gli elementi della cremagliera al cancello facendo
attenzione di mantenerli alla stessa altezza rispetto al pignone motore.
La cremagliera DEVE essere posizionata a 1 o 2 mm al di sopra del pignone motore su tutta la lunghezza del cancello.
mATTENZIONE: se il cancello è molto pesante si consiglia l’utilizzo di una cremagliera M4 22x22 (cod. 162324)
ITALIANO
8
3.4 - INSTALLAZIONE DEI FINECORSA MAGNETICI
Installare la staffa porta magneti in dotazione sulla cremagliera in modo che nelle posizioni di massima apertura e di massima chiusura il
magnete rimanga posizionato in corrispondenza del sensore magnetico posto dietro la calotta (il più possibile vicino alla stessa).
I magneti in dotazione sono appositamente distinti da due colori:
MAGNETE BLU = INECORSA DESTRO (DX)
MAGNETE ROSSO = INECORSA SINISTRO (SX)
Il tipo di finecorsa (DESTRO/SINISTRO) dipende dalla posizione del finecorsa rispetto al motore, indipendentemente dal verso di apertura.
mATTENZIONE: verificato il corretto funzionamento del sistema si consiglia di saldare le staffe finecorsa sulla cremagliera.
Table des matières
Langues :
Autres manuels V2 Contrôleurs
V2
V2 BLITZ-24V Manuel utilisateur
V2
V2 AXIL Manuel utilisateur
V2
V2 Blitz Manuel utilisateur
V2
V2 JEDI-L Manuel utilisateur
V2
V2 JET-24V Manuel utilisateur
V2
V2 CALYPSO Manuel utilisateur
V2
V2 STARK6 Manuel utilisateur
V2
V2 FORTECO 2500-I Manuel utilisateur
V2
V2 AYROS-24V series Manuel utilisateur
V2
V2 AYROS-24V series Manuel utilisateur
V2
V2 CALYPSO Series Manuel utilisateur
V2
V2 DRYS390-R Manuel utilisateur
V2
V2 ZARISS Series Manuel utilisateur
V2
V2 STARK6 Manuel utilisateur
V2
V2 AYROS-230V Manuel utilisateur
V2
V2 WES-ADI Manuel utilisateur
V2
V2 HEAVY Series Manuel utilisateur
V2
V2 AYROS1500-I Manuel utilisateur
V2
V2 AYROS series Manuel utilisateur
V2
V2 AZIMUT Manuel utilisateur
