urmet domus 1071/4 Manuel utilisateur
DS 1071-042 LBT 20976
Mod.
1071
RICAMBIO SERVER IPERHOME 1071/4
1071/4 IPERHOME SERVER UNIT SPARE
SERVEUR DE RECHANGE IPERHOME POUR 1071/4
SERVIDOR IPERHOME DE REPUESTO PER 1071/4
1071/4-IPERHOME SERVER ERSATZ
Sch./Ref. 201071/8
2DS1071-042
ITALIANO
L’aggiunta del Server IPerHome ad un impianto
IPerBus, consente le seguenti funzionalità:
Messa a disposizione dell’Utente finale
dell’Interfaccia grafica IPerHome.
Accesso alle funzioni domotiche da qualsiasi
Smartphone o Tablet o Smart TV o Personal
Computer, in locale (via Wi-Fi) o da remoto (via
reti 3G, 4G o Internet), usando il Browser nativo
del dispositivo utilizzato.
Accesso alle stesse funzionalità anche da
monitor IPerVoice, modello Max (1717/3x),
cablato localmente.
Visualizzazione dei consumi rilevati (consumo
istantaneo e progressivo).
Integrazione con TVCC: possibilità di visualizzare
le immagini provenienti da una o più telecamere
IP(1)
(2), localmente o da remoto.
Possibilità di avvalersi dell’impiego di ‘Macro’,
tramite un linguaggio di Scripting, per risolvere
problematiche speciali dell’utente(3).
—
—
—
—
—
—
1. USO QUOTIDIANO
Per le modalità di impiego da parte dell’Utente, fare
riferimento al Manuale Utente IPerHome, disponibile
sul CD fornito a corredo. Per una eventuale versione
più aggiornata, scaricare il Manuale Utente dal sito
www.iperhome.com.
2. CONFEZIONE
La confezione comprende:
il Server IPerHome
un alimentatore
un cavo per alimentatore
un cavo seriale USB-RS232 a 5 conduttori per
connessione ad IPerBus
un CD con:
il SW IperWiz per la configurazione del Server
il Manuale d’uso di IPerWiz
il Manuale Utente di IPerHome
copia di questo Libretto di Istruzioni
questo Libretto di Istruzioni
—
—
—
—
—
•
•
•
•
—
(1) Per una lista aggiornata delle telecamere IP supportate, consultare il sito www.iperhome.com
(2) Sono supportate solo telecamere funzionanti in modalità Snapshot.
(3) Questa funzione è supportata dal Customer Service di Urmet
Le funzioni “Audio” e “Antintrusione” non sono gestite
dal modello 201071/8.
3
DS1071-042
Porta LAN Porta USB
per connessione
al modulo 1071/56
Led rosso:
dispositivo
alimentato
Led verde:
dispositivo
in funzione
3. CONNETTORI, INDICATORI
4DS1071-042
Porta micro USB
per alimentazione
dispositivo
Staffa per
montaggio
su barra DIN
4 . INSTALLAZIONE
Il Server IPerHome 201071/8 può essere installato
a tavolo oppure, per mezzo dell’apposita clip
prefissata sulla parte inferiore, su barra Din.
Lafiguraseguenteillustra lamodalità dicollegamento
ad IPerBus (tramite 1071/56).
5
DS1071-042

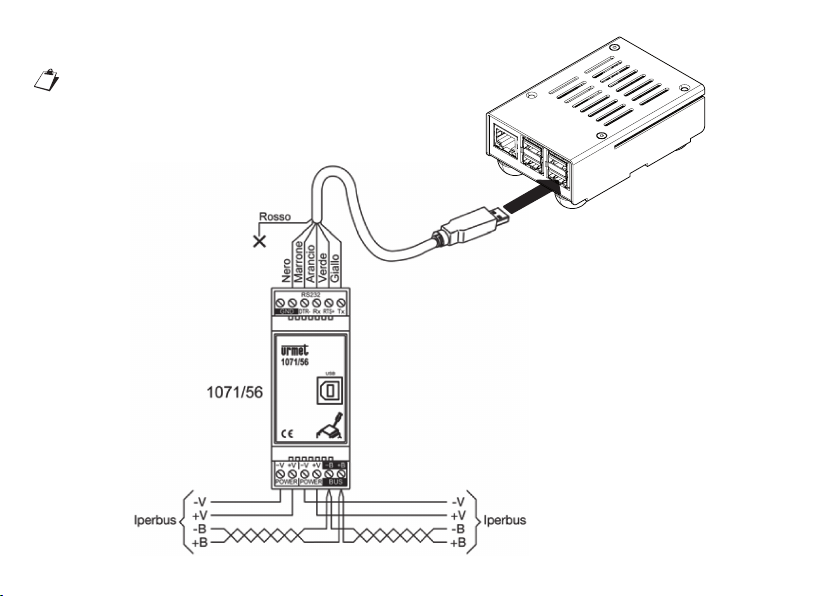

Connessione ad IPerBus
Non disconnettere e riconnettere il connettore
di Iperbus con il server acceso!
Server Iperhome
201071/8
6DS1071-042

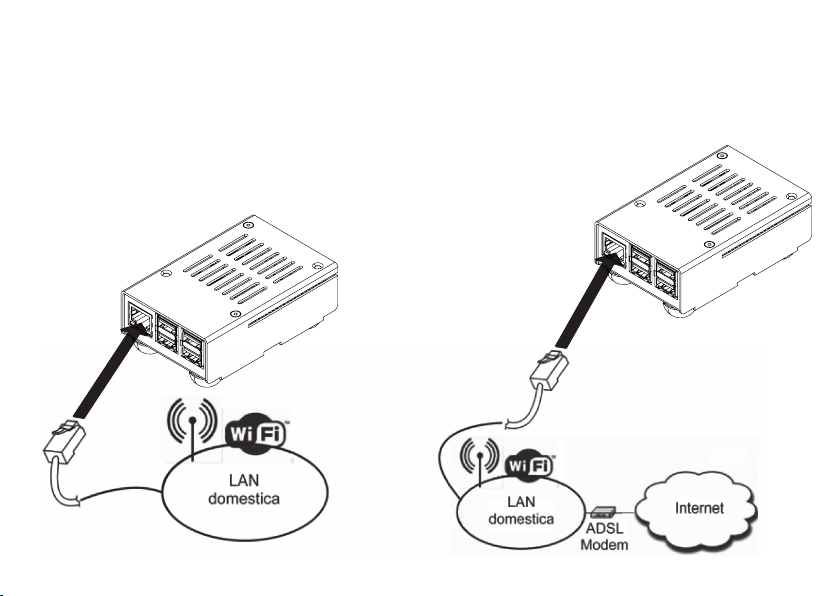

Per consentire il controllo locale delle funzioni
domotiche, da Smartphone, Tablet, Smart TV o PC,
occorre inoltre connettere il Server IPerHome
201071/8 alla rete LAN domestica (che deve essere
dotata di un modem/router Wi-Fi o di un Access
Point Wi-Fi).
Inserire un cavo di rete LAN con connettore RJ45
sulla porta del 201071/8 e connettere l’altro capo ad
uno switch della LAN domestica:
Per consentire il controllo remoto delle funzioni
domotiche, da Smartphone, Tablet o PC è
indispensabile che la LAN domestica sia connessa
ad Internet via modem ADSL:
7
DS1071-042
Nel caso di connessione ad impianto Videocitofonico
IPerVoice, occorre inoltre connettere il secondo
connettore del monitor MAX 1717/31 alla LAN
domestica ed accertarsi che su questa sia attivo un
servizio DHCP.
8DS1071-042
5 . ACCENSIONE E
PROGRAMMAZIONE
Solo dopo aver eseguito tutti i collegamenti, fornire
alimentazione al Server IPerHome.
Il Server si accende automaticamente.
Verificare l’accensione del led rosso.
Per la programmazione tramite PC, seguire le
istruzioni del Manuale Tecnico IPerWiz.
6 . SPEGNIMENTO
Per Spegnere il Server, staccare il connettore di
alimentazione.
7. AVVERTENZE
I collegamenti del Server IPerHome 201071/8 ad
IPerBus devono essere sempre effettuati in assenza
di alimentazione.
In caso contrario il Server non sarà in grado di
funzionare correttamente.
In assenza di collegamento alla rete Internet , l’ora
visualizzata da IPerHome potrebbe non essere
corretta.
9
DS1071-042
8. CARATTERISTICHE
TECNICHE
8.1 Caratteristiche elettriche
Alimentato da rete elettrica.
Caratteristiche dell’alimentatore:
Ingresso: 100-240 Vac, 50-60 Hz
Uscita: 5 Vdc, 2.4 A
1 porta USB per connessione a IPerBus
1 porta LAN RJ45 per connessione a LAN
domestica
Scheda Micro-SD da 32 GB
Led rosso di alimentazione
Led verdi indicazione attività LAN
Led verde indicazione attività scheda SD
Led giallo connessione LAN da 100Mbit
Temperatura di funzionamento: 0 - 40 °C
8.2 Caratteristiche logiche
Software IPerHome pre-installato
—
•
•
—
—
—
—
—
—
—
—
—
8.3 Caratteristiche meccaniche
Server
Dimensioni (L x H x P): 75 (~ 4,5 moduli DIN) x
92 x 40 mm (2.95 x 3.62 x 1.57”)
Peso: 0,19 Kg (0.42 lb)
Alimentatore
Dimensioni (L x H x P): 25 (~ 1,5 moduli DIN) x
94 x 56 mm (0.98 x 3.7 x 2.20”)
Peso: 0,09 Kg (0.19 lb)
Adatto per montaggio da tavolo o – mediante
apposita clip pre-fissata sulla base – su barra
DIN.
—
—
—
—
—
10 DS1071-042
ENGLISH
The following functions can be implemented by
adding an IPerHome server to an IPerBus system:
IPerHome graphic interface available to end
users.
Access to home automation functions from
any smartphone, tablet, Smart TV or Personal
Computer either locally (via Wi-Fi) or remotely
(via 3G, 4G or the Internet) using the native
browser of the device used for access.
Access to the same functions also from an
IPerVoice Max monitor (1717/3x, locally wired).
Power consumption display (instantaneous and
total).
CCTV integration: local or remote feed viewing
from one or more IP cameras(1)
(2).
Use of scripting macros to solve the user’s
specific problems(3).
—
—
—
—
—
—
1. DAILY USE
See the IPerHome User Manual on the included CD
for use instructions. A more updated version of the
User Manual (if available) may be downloaded from
www.iperhome.com.
2. KIT
The kit includes:
IPerHome server
a power supply unit
a power supply unit cord
a 5-wire USB-RS232 serial cable for connecting
to IPerBus.
a CD containing:
IperWiz software for configuring the server
IPerWiz instruction manual
IPerHome User Manual
a copy of this instruction booklet
this instruction booklet
—
—
—
—
—
•
•
•
•
—
(1) See www.iperhome.com for an updated list of supported IP cameras.
(2) Cameras in snapshot mode only are supported
(3) This function is provided by the Urmet Customer Service.
The “Audio” and “Intrusion alarms” functions are not
managed by the 201071/8 model.
