urmet domus iPerVoice 1706 Manuel du système
DS 1706-013 LBT 8591
Mod.
1706

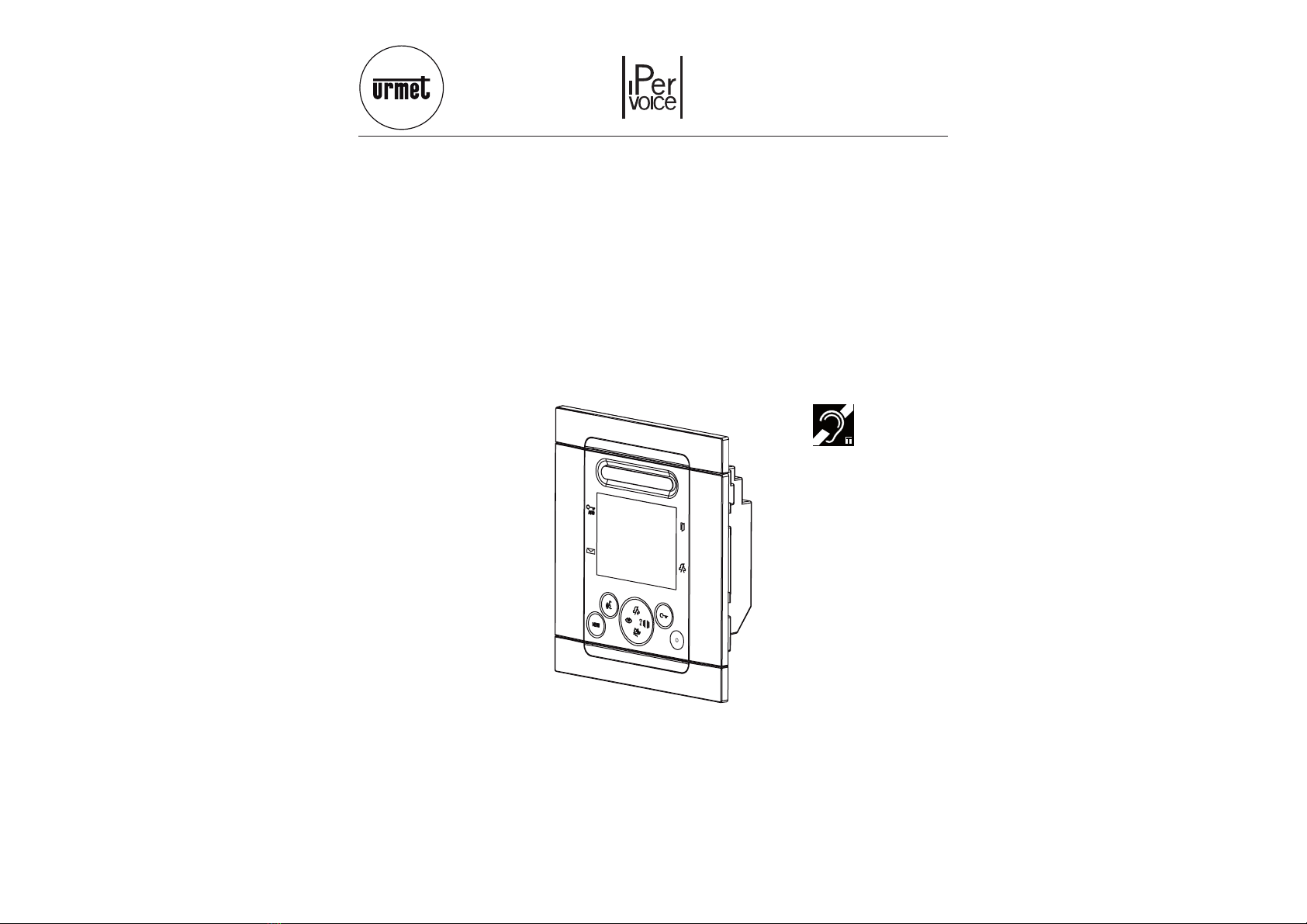

MONITOR FOLIO TOUCH
FOLIO TOUCH MONITOR
MONITEUR FOLIO TACTILE
MONITOR FOLIO TOUCH
Sch./Ref. 1706/7 -/8
LIBRETTO INSTALLAZIONE
INSTALLATION HANDBOOK
NOTICE DE MISE EN OUVRE
MANUAL DE INSTALACIÓN
2DS1706-013 3
DS1706-013
I videocitofoni Folio Sch. 1706/7 e Sch. 1706/8 sono dedicati all’utilizzo sui sistemi Ipervoice.

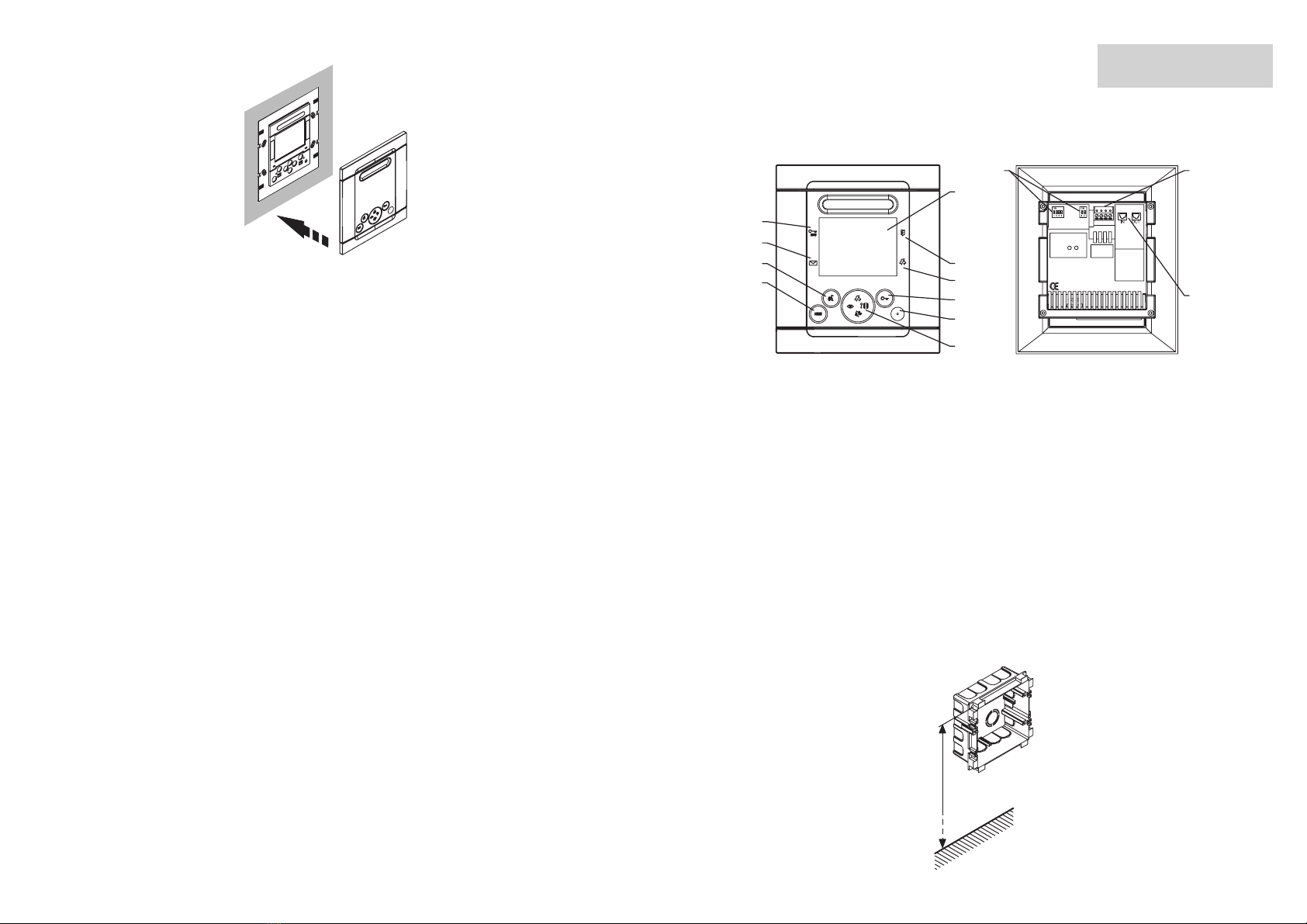

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE
12
13
11
1
2
3
4
5
6
10
9
8
7
1- Display
2- Indicazione porta aperta o segnalazione di assenza inserita (led rosso)
3- Indicazione mute chiamata inserito (led verde)
4- Pulsante apriporta - Pulsante contestuale OK
5- Microfono
6- Pulsanti di navigazione, autoinserzione, chiamata a centralino, apertura cancello, mute suoneria
7- Pulsante di Menu
8- Pulsante attivazione/disattivazione fonia - Pulsante contestuale X
9- Indicazione messaggi presenti (led verde)
10 - Indicazione apriporta automatico attivo (led verde)
11 - Dip switch di configurazione (vedere manuale di sistema)
12 - Morsetti per il collegamento suoneria supplementare e pulsante panico
13 - Connettori RJ per il collegamento al sistema
Il videocitofono Folio Touch è dotato di dispositivo per audiolesi integrato.
INSTALLAZIONE
Murare la scatola incasso all’altezza indicata nel disegno seguente
1,55÷1,60m
§
Rimuovere la cornice montata a scatto sul supporto
Eseguire i collegamenti e le impostazioni dei dip-switch.
S+
S- Suoneria supplementare
PANIC Ingresso panico
Conduttore n° Colore cavo
1Bianco-Arancione
2Arancione
3Bianco-Verde
4Blu
Conduttore n°Colore cavo
5Bianco-Blu
6Verde
7Bianco-Marrone
8Marrone
Guida
8
1Plug
8
1
NO LAN
Al termine della programmazione fissare il videocitofono alla scatola incasso tramite le 4 viti in dotazione.
ITALIANO
4DS1706-013 5
DS1706-013
Montare il frontale a scatto sul supporto.
Rimuovere la pellicola protettiva.
CARATTERISTICHE TECNICHE
Tensione di alimentazione:.............................................................................................................48 ÷ 54Vdc
Assorbimento a riposo: ..................................................................................................................... 1mA max
Assorbimento max: ....................................................................................................................... 160mA max
Temperatura di funzionamento: ..................................................................................................-5°C ÷ +45°C
Conformità normative.......................................................................................... EN61000-6-3, EN61000-6-1
Folio video door phones Ref. 1706/7 and Ref. 1706/8 are designed to be used in Ipervoice systems.
COMPONENTS DESCRIPTION AND CHARACTERISTICS
12
13
11
1
2
3
4
5
6
10
9
8
7
1- Display
2- Indication of open door or absence active (red led)
3- Indication of “mute function” active (green led)
4- Door lock release button - Contextual button OK
5- Microphone
6- Buttons for navigation, auto-on, call to switchboard, gate opening, ringer mute.
7- Menu button
8- Button used to activate/deactivate audio - Contextual button X
9- Indication of present messages (green led)
10 - Indication of automatic door lock release active (green led)
11 - Configuration dip switch (see system manual)
12 - Terminal pins for connection to additional ringer and panic button
13 - RJ connectors for connection to the system
Folio Touch video door phone is provided with an embedded device for hard of hearing.
INSTALLATION
Fix the flush mounting box at the height shown in the following figure.
1,55÷1,60m
§
ENGLISH
6DS1706-013 7
DS1706-013
Remove the clip-on frame mounted on the support.
Perform connections and dip-switch settings.
S+
S- Additional ringer
PANIC Panic input
IN OUT
Wire No. Wire colour
1White-Orange
2Orange
3White-Green
4Blue
Wire No. Wire colour
5White-Blue
6Green
7White-Brown
8Brown
Guide
8
1Plug
8
1
NO LAN
After the programming procedure has been completed, fix the video door phone to the flush mounting box
with the 4 provided screws.
Mount the clip-on front panel on the support.
Remove the protection film.
TECHNICAL CHARACTERISTICS
Power supply voltage:....................................................................................................................48 ÷ 54Vdc
Current consumption in standby:...................................................................................................... 1mA max
Max. current consumption: ........................................................................................................... 160mA max
Operating temperature range:.....................................................................................................-5°C ÷ +45°C
Compliant with .................................................................................................... EN61000-6-3, EN61000-6-1
8DS1706-013 9
DS1706-013
Les vidéophones Folio Réf. 1706/7 et Réf. 1706/8 ont été projetés pour être utilisés dans les systèmes
Ipervoice.
DESCRIPTIONS DES PARTIES ET CARACTÉRISTIQUES
12
13
11
1
2
3
4
5
6
10
9
8
7
1- Écran
2- Indication de porte ouverte ou signal d’absence actif (led rouge)
3- Indication de fonction «appel muet» (mute) actif (led verte)
4- Touche ouvre-porte - Touche contextuelle OK
5- Microphone
6- Touches de navigation, auto-insertion, appel à centrale, ouverture du portail, fonction « sonnerie
muette » (mute).
7- Touche de Menu
8- Touche activation/exclusion de la phonie - Touche contextuelle X
9- Indication de présence de messages (led verte)
10 - Indication d’ouvre-porte automatique actif (led verte)
11 - Dip switch de configuration (voir le manuel du système)
12 - Bornes pour le raccordement de la sonnerie supplémentaire et de la touche panique
13 - Connecteurs RJ pour le raccordement au système
Le vidéophone Folio Touch est équipé avec un dispositif intégré pour les malentendants.
INSTALLATION
Fixer le boîtier en encastrement à la hauteur montrée dans le dessin suivant
1,55÷1,60m
§
FRANÇAIS Enlever l’habillage montée à déclic sur le support
Faire les connexions et configurer les dip-switch.
S+
S- Sonnerie suppleméntaire
PANIC Entrée panique
Conducteur n. Couleur de câble
1Blanc-Orange
2Orange
3Blanc-Vert
4Bleu
Conducteur n. Couleur de câble
5Blanc-Bleu
6Vert
7Blanc-Marron
8Marron
Guide
8
1Plug
8
1
NO LAN
Après la programmation, fixer le vidéophone au boîtier en encastrement avec les 4 vis livrées.
10 DS1706-013 11
DS1706-013
Monter le panneau frontal à déclic sur le support.
Enlever la pellicule de protection.
CARACTÉRISTIQUES TECHNIQUES
Tension d’alimentation: ..................................................................................................................48 ÷ 54Vdc
Consommation au repos:.................................................................................................................. 1mA max
Consommation maximale:............................................................................................................. 160mA max
Température de fonctionnement:................................................................................................-5°C ÷ +45°C
Conformité aux normes:...................................................................................... EN61000-6-3, EN61000-6-1
Los vidéointerfonos Folio Sch. 1706/7 y Sch. 1706/8 son dedicados para el uso en los sistemas Ipervoice.
DESCRIPCIÓN DE LOS COMPONENTES Y CARACTERÍSTICAS
12
13
11
1
2
3
4
5
6
10
9
8
7
1- Pantalla
2- Indicación puerta abierta o señalación de ausencia activa (led rosso)
3- Indicación llamada muda activa (led verde)
4- Tecla apertura puerta - Tecla Contextual OK
5- Micrófono
6- Tecla de navigación, autoactivación, llamada hacia centralita, apertura portón, timbre mudo
7- Tecla del Menú
8- Tecla activación/desactivación voz - Tecla Contextual X
9- Indicación mensajes presentes (led verde)
10 - Indicación apertura de la puerta automatica activa (led verde)
11 - Interruptor Dip de configuración (ver manual de sistema)
12 - Bornes para la conexión timbre adicional y tecla pánico
13 - Conector RJ para la conexión con el sistema
El videointerfono Folio Touch es dotato de un dispositivo para personas con problemas de oido.
INSTALACIÓN
Tapiar la caja de encaje en la altura indicada en el diseño siguiente
1,55÷1,60m
§
ESPAÑOL
12 DS1706-013 13
DS1706-013
Quitar el marco montado sobre el soporte
Efectuar las conexiones y las impostaciones de los interruptores dip.
S+
S- Timbre suplementario
PANIC Entrada pánico
Conductor n° Color cable
1Blanco-Naranja
2Naranja
3Blanco-Verde
4Azul
Conductor n° Color cable
5Blanco-Azul
6Verde
7Blanco-Marrón
8Marrón
Guia
8
1Plug
8
1
NO LAN
Al final de la programación fijar el videointerfóno con la caja de encaje usando los 4 tornillos anexos
Montar el frontal sobre el soporte.
Quitar la película de protección.
CARÁCTERISTICAS TECNICAS
Tensión de alimentación: ...............................................................................................................48 ÷ 54Vdc
Absorción en descanso:....................................................................................................................1mA max
Absorción máx: ............................................................................................................................. 160mA max
Temperatura de funcionamiento: ................................................................................................-5°C ÷ +45°C
Conformidad reglamentos:.................................................................................. EN61000-6-3, EN61000-6-1
14 DS1706-013 15
DS1706-013
DS 1706-013 LBT 8591
Area tecnica
servizio clienti +39 011.23.39.810
http://www.urmetdomus.com
e-mail: [email protected]
Fabbricato da Urmet Electronics Limited
(azienda del gruppo Urmet) - Made in P.R.C.
Manufactured by Urmet Electronics Limited
(an Urmet group company) - Made in P.R.C.
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39 011.24.00.000 (RIC. AUT.)
Fax +39 011.24.00.300 - 323
