INTRODUCCIÓN
ES
Urbanbiker es una marca Española, con sede en León y que cuenta con una am-
plia experiencia en el diseño, fabricación y distribución de bicicletas eléctricas en
Europa.
El nombre y el logotipo de URBANBIKER SL son marcas registradas y protegidas.
Copyright © 2011 URBANBIKER Todos los derechos reservados.
URBANBIKER S.L
C. Cementerio, 43T, 24227 Valdelafuente, León
contact@urbanbiker.com / www.urbanbiker.com
Esta bicicleta eléctrica y sus componentes incorporan el certicando CE y han sido
homologados de acuerdo a la normativa EN15194.
MANUAL DE USO
Este manual debe leerse atentamente antes de comenzar a usar su bicicleta eléc-
trica. En esta guía encontrará instrucciones precisas para un montaje, uso y man-
tenimiento correcto de la bicicleta. Si tiene dudas no resueltas, por favor diríjase a
su distribuidor más cercano o contáctenos a través de nuestro sitio internet www.
urbanbiker.com
LEGISLACIÓN
No es necesario un permiso de circulación o un certicado de seguridad vial para
utilizar esta bicicleta eléctrica en la UE. Asimismo, no hay límite de edad y se puede
utilizar en las vías ciclistas urbanas.
UNE EN ISO 13849:2008
IEC EN 82079:2013
Directiva mecánica: 2006/42/EC
Directiva compatibilidad: 2014/30/EU
Muchas gracias por conar en Urbanbiker para la compra de su
bicicleta eléctrica.
SEGURIDAD
ES
ANTES DE SU USO
Urbanbiker recomienda en su primer uso, circular con la bicicleta eléctrica en un
circuito cerrado, durante 1 o 2 horas, dependiendo de la experiencia del usuario en
el manejo de bicicletas. Siga las instrucciones de seguridad relativas a la batería de
este manual, no exceda el peso máximo recomendado para este modelo y circule a
la velocidad recomendada en cada vía en todo momento.
INSTRUCCIONES DE SEGURIDAD
Verique que los frenos y las luces delanteras y traseras funcionen correctamente.
También, revise la presión de los neumáticos. Asegúrese de que todos los cierres
de su bicicleta estén correctamente bloqueados. Esta bicicleta no está diseñada
para su uso en acrobacias, saltos, subidas o bajadas pronunciadas en caminos sin
asfaltar.
URBANBIKER recomienda seguir las siguientes instrucciones:
• Use solamente la batería y el cargador original recomendado por
URBANBIKER.
• No exponga la batería o el cargador al calor (> 50° C).
• No desmonte ni modique la batería o el cargador, no exponga la batería o el
cargador a líquidos.
• No utilice una batería o cargador dañado.
• No continúe cargando la batería si la carga no naliza en el tiempo de carga
teórico.
• No utilice el cargador de batería si emite un olor raro, se calientan inusualmen-
te o si algo parece anormal.
• No toque la batería o el cargador con las manos mojadas.
• No utilice nunca la batería o el cargador con los cables dañados, o si la batería
o el cargador tenga cualquier mal funcionamiento, siempre devuelva el carga-
dor y la batería al distribuidor para su mantenimiento, inspección, reparación
o ajuste.
• Asegúrese de conectar correctamente el cargador a la batería y el cargador
solamente a una toma de corriente AC 220-240V.
• No coloque la batería o el cargador cerca de un calentador eléctrico, un apa-
rato de gas o microondas.
• Junto a la batería se proporciona un juego de dos llaves únicas.
• Asegúrese de tener siempre al menos una llave de repuesto.
BATERÍA
Usos y consejos:

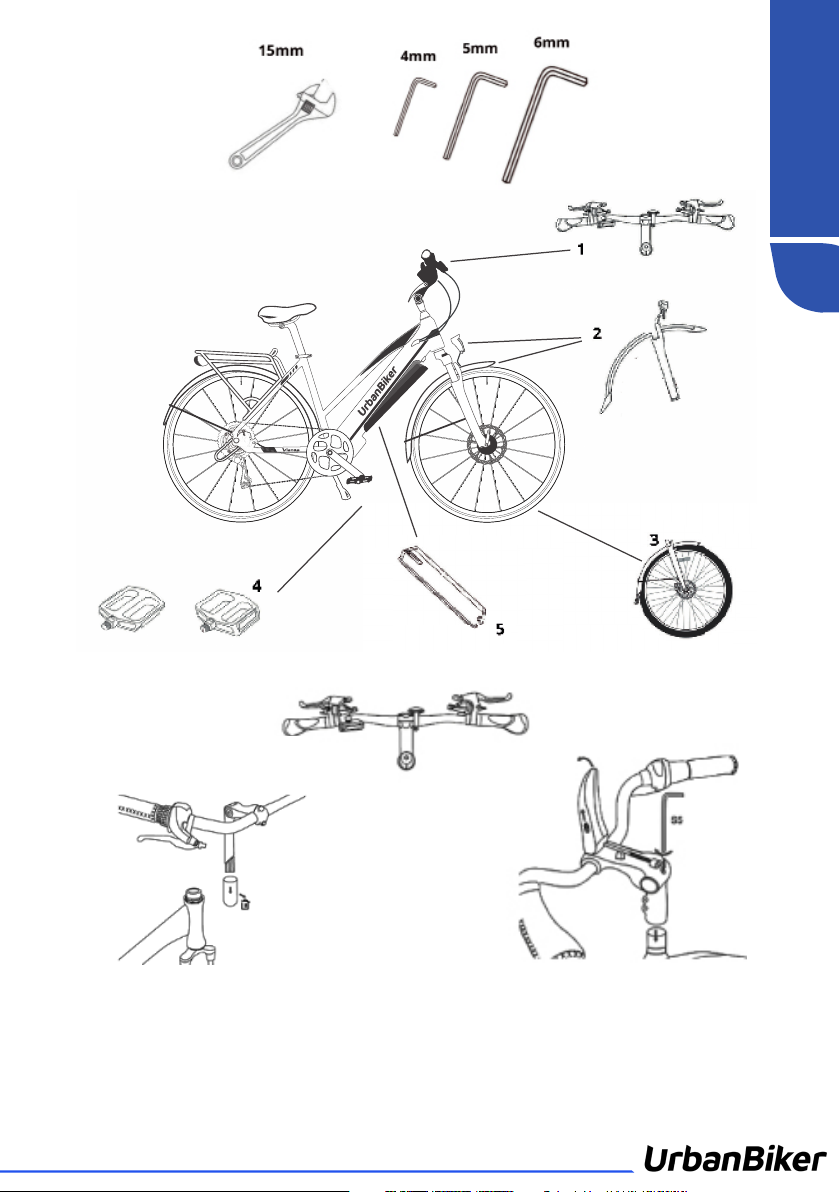

MONTAJE
Esta bicicleta eléctrica viene equipada con todos sus componentes y herra-
mientas necesarias para su ensamblaje nal. A continuación os facilitaremos
unos sencillos pasos para la incoorporación de la rueda delantera, manillar,
guardabarros y luz, pedales y batería.
Escanea el código QR en tu móvil o suscríbete a nuestro canal para visualizar
nuestros videos de montaje de las bicicletas y mucho más contenido.
VÍDEOS
1. Pantalla
2. Manetas de freno
3. Cierre sillín
4. Batería
PARTES
MONTAJE
ES
5. Disco de freno
6. Motor
7. Desviador
8. Controlador
9. Pedales
1- MANILLAR
Inserte y alinee el manillar para que
esté perpendicular a la rueda apre-
tando el tornillo que se encuentra
en su mitad.
MONTAJE
ES
Retire el tubo protector para co-
menzar a instalar el manillar.
3- COLOCACIÓN RUEDA DELANTERA
Coloque la rueda delantera (3) en el extremo (4) de la horquilla. Asegúrese de que
el disco de freno debe colocarse en el centro de la pinza del freno (5) para que se
ajuste correctamente. Desenrosque el muelle y pase la varilla de cierre rápido a tra-
vés del hueco. Apriete la tuerca del eje (2) y aprieta el cierre rápido hacia arriba (1).
2- COLOCACIÓN GUARDABARROS
Incorporar el guardabarros entre la horquilla y ajustar como vemos en la pri-
mera imagen dos de los primeros puntos de anclaje en ambos tubos de la
horquilla(1). A continuación debemos hacer coincidir el tercer punto de an-
claje del guardabarros por la parte trasera de la horquilla(2) con el tornillo que
insertaremos desde el punto de anclaje de la luz (3). Comprobamos que la
sujección es correcta (4).
MONTAJE
ES
4- PEDALES
Para insertar la batería en el marco, comience por la parte inferior (1) hasta que se
encaje completamente. Para extraerla, gire la llave (2) y el mecanismo de apertura
(3), y tire hacia fuera y saque la batería hasta su total extracción.
Identique sus pedales: verique las letras del pedal, "L" (rojo) o "R" (verde). El
pedal marcado con la "R" (verde) es el de la derecha (mirando de frente a la di-
rección de avance). Para unirlo a la manivela, ajústalo en el sentido de las agu-
jas del reloj. El pedal marcado con "L" (rojo) es para la izquierda. Para unirlo,
apriételo en sentido contrario a las agujas del reloj cuando mire directamente.
MONTAJE
ES
5- COLOCACIÓN DE LA BATERÍA
PANTALLA
ES
Para apagar presiona“POWER”durante 2 segundos. Con el display apagado no hay
consumo de energía.
La pantalla se apagará automáticamente a los 5 minutos a 0 Km/h.
Para encender la luz de la pantalla presionar el botón“+”un segundo.
Para apagar la luz de la pantalla presione de nuevo el botón “+” durante 2 segun-
dos.
Para encender presione“POWER” durante un segundo.
Manteniendo pulsado el botón “-” de
forma continuada se activa la tracción
automática de 6 km/h.
Pulsando el botón “+” o el botón “-” se
selecciona el asistente adecuado. Hay 5
niveles de asistencia.
La capacidad de la batería puede visualizarse mediante 4 barras o, pulsando 2 ve-
ces el botón "POWER" mediante porcentaje.
PANTALLA
ES
ERROR EN CONTROLADOR
06 - 07 - 14 - 15 - 24 - 25 - 26 - 27
ERROR EN EL MOTOR
08 - 09 - 10 - 34 - 35 - 36
ERROR EN LOS FRENOS
A1 - 03
ERROR EN LA RETROILUMINACIÓN
06 - 07 - 14 - 15 - 24
ERROR EN EL DISPLAY
A2- A3 - 04 - 05 - 30
ERROR EN EL SENSOR
A5 - 12 - 21 - 30
ERROR EN LA BATERÍA
31 - 32
Presione el botón“POWER”para navegar por el menú y obtener la información: Km
totales y Km del último viaje. SOLO muestra kilómetro a kilómetro, o sea no mues-
tra los metros recorridos.
Código de Errores en Pantalla
El indicador de errores se indica mos-
trando la palabra "ERROR" en rojo en el
display.
El código de error se muestra en el área
de velocidad en tiempo real.
BATERÍA
ES
La capacidad de la batería se muestra mediante 4 segmentos. Cuando el icono par-
padea la batería necesita ser recargada inmediatamente.
Una carga completa puede requerir de hasta 7 horas.
INDICADOR BATERÍA
CARGADOR
Primero conectar el cargador a la batería y seguidamente conectar a la electricidad.
Si la luz (1) está en rojo la carga no está completada. Si la luz (1) está en verde, la
carga está completada.
AUTONOMÍA
IMPORTANTE
MANTENIMIENTO
• No realizar las operaciones de mantenimiento indicadas a continuación, o rea-
lizar otras distintas a las mencionadas es motivo de exclusión de la garantía.
La autonomía se determina por la cantidad de energía disponible (Wh), corres-
ponde a la combinación entre la tensión y la capacidad de la batería. Además, hay
muchos otros factores que inuyen en la autonomía. Descubre la guía de buenas
prácticas sobre la autonomía aquí:
• Recordamos que el peso máximo recomen-
dado es de 125 kg.
