CENTRALE VENT ET PLUIE cod. 40490Y POUR MOTEUR À 230 Vca
INSTRUCTION D’EMPLOI
AVERTISSEMENTS
Ces instructions contiennent des informations importantes pour la
sécurité
•Lire attentivement ce manuel avant de procéder au montage.
•Conserver ce manuel pour toute éventuelle ultérieure
consultation après montage.
•Une application incorrecte ou un montage erroné peuvent être
cause de défauts de fonctionnement du système et/ou de
dommages aux biens et/ou aux personnes.
•Afin d’éviter tout risque d’électrocution, s’assurer d’avoir
coupé l’alimentation du réseau avant d’effectuer le
branchement électrique ou toute intervention quand le
couvercle est ouvert.
•Prévoir dans le réseau d’alimentation un dispositif omnipolaire
magnéto-thermique de coupage (selon CEI EN 60335-1).
1. Notes générales
La boîte de commande UCS 40490Y est un dispositif en
mesure de commander directement n’importe quel moteur
UCS à 230 Vca pour la motorisation de fenêtres, intégrant la
fonction de protection contre un vent trop violent et la pluie.
Dans la cas où la vitesse du vent dépasse le seuil
d’intervention imposé, la fenêtre se ferme automatiquement.
La fonction vent est toujours prioritaire même en cas de
commande manuelle. Lorsque la fenêtre a été fermée suite à
l’action de la fonction vent ou pluie, le délai d’attente est de 8
minutes avant de pouvoir à nouveau ouvrir la fenêtre (sécurité)
2. Caractéristiques techniques
-Alimentation : 230V a.c.± 10%/50 Hz
-Courant max. de sortie : 3A/250Va.c. 50Hz cosϕ0,45
-Plage de réglage alarme vent : 5÷35 Km/h
-Temp. d’emploi : -10 ÷ 40 °C
3. Dispositifs de commande
Pour une commande manuelle du moteur, il est nécessaire
d’avoir une commutation électrique entre les bornes 4
(commun), 3 (ouverture), 5 (fermeture). Il faut utiliser un
interrupteur à position 0 central.
Il faut brancher les câbles de l’actionneur aux connecteurs 1
(commun), 6 (ouverture) et 8 (fermeture).
Il est également possible de connecter aux bornes de
commande différents dispositifs, ceux-ci doivent
impérativement être de types contacts “neutres” avec une
durée correspondant au moteur actionné.
4. Réglages
Le seul réglage recommandé est celui du seuil d’intervention
(vitesse du vent à partir de laquelle la fenêtre doit être fermée).
Le réglage s’effectue par’un potentiomètre placé à l’intérieur
de la boîte de commande, suivant l’indication de vitesse
marquée sur celui-ci.
Pour exécuter des essais de fonctionnement sans attendre 8
minutes après l’arrêt de l’alarme vent, il est nécessaire
d’appuyer pour au moin secondes sur le RESET bouton.

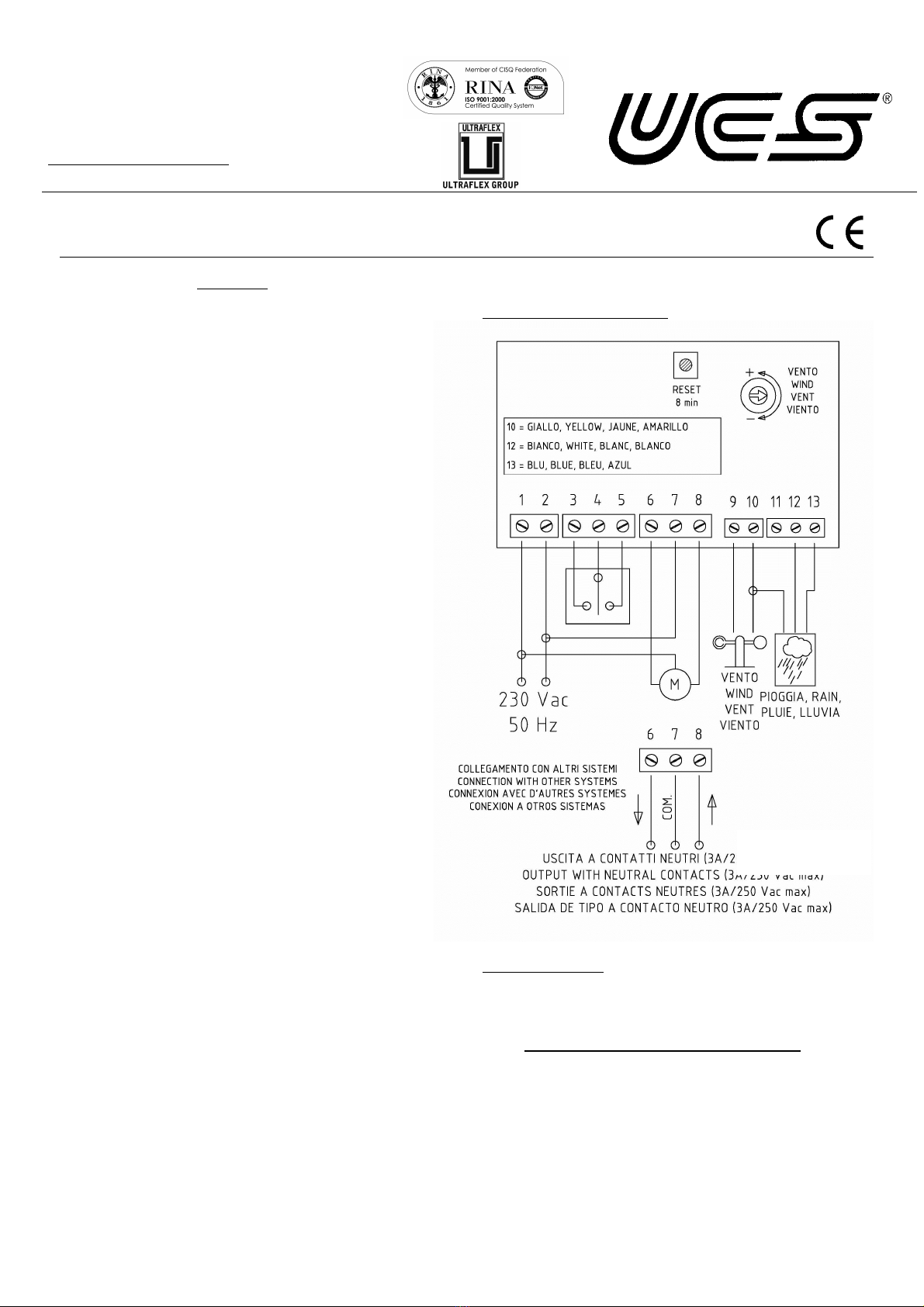

5. Connexion électrique
5.1 C
onnexion avec un moteur
5.2 Multiple functionings
Dans le cas où on utilise plusieurs moteurs, il faut, d’abord les brancher en
parallèle. Dans le cas où on utilise un seul moteurs il faut prévoir un relais
pas fourni).
COMMENT ELIMINER CE PRODUIT
Les éléments électriques et électroniques doivent etre jetés séparément, dans
les vide-ordures prévus à cet effet par votre municipalité.
Une élimination conforme aux instructions aidera à réduire les conséquences
négatives et risques éventuels pour l'environnement et la santé humaine.
Pour plus d'information concernant l'élimination de votre ancien appareil,
veuillez contacter votre mairie, le service des ordures ménagères ou ancore la
magasin où vous avez acheté ce produit.
