PAGE 7 OF 12 0821 IH-8462

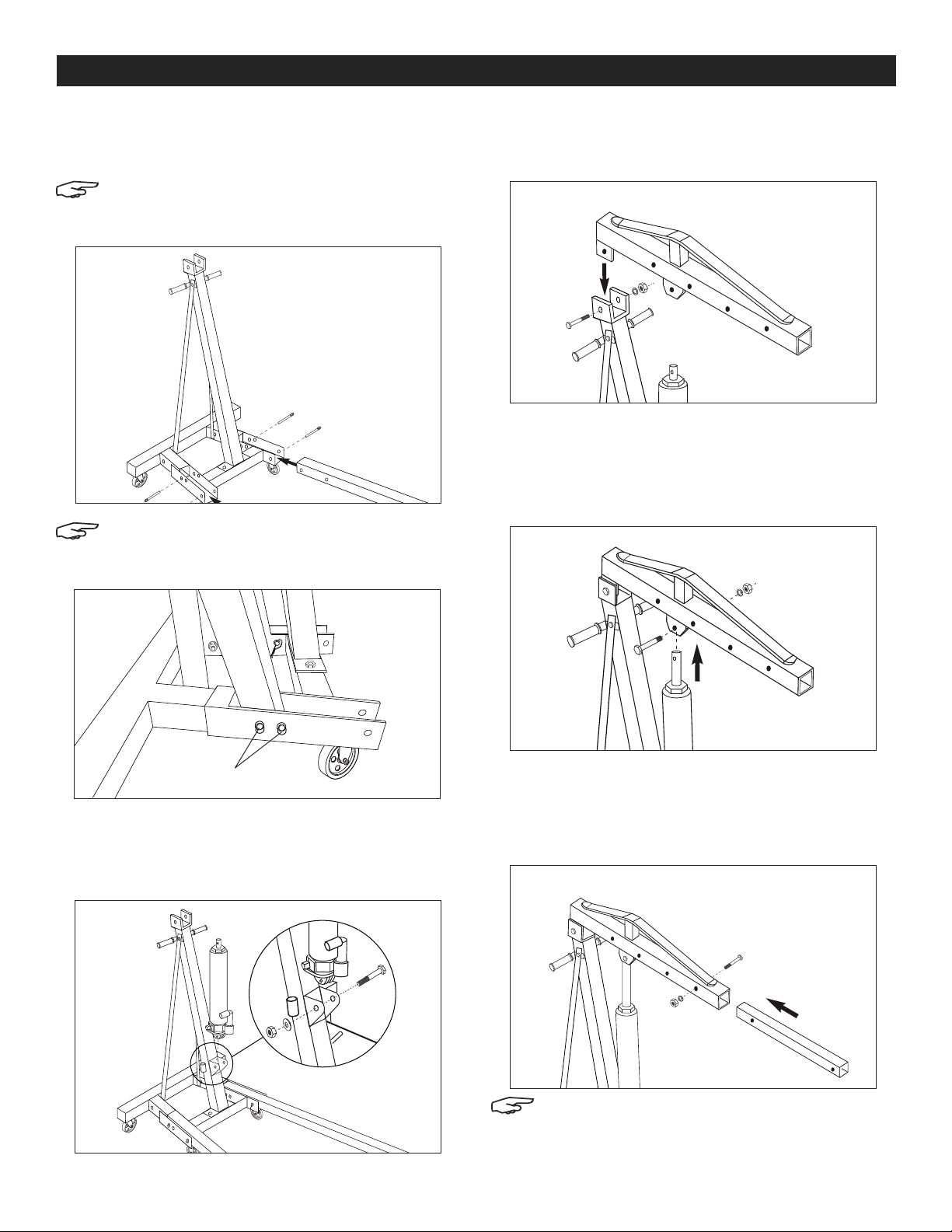

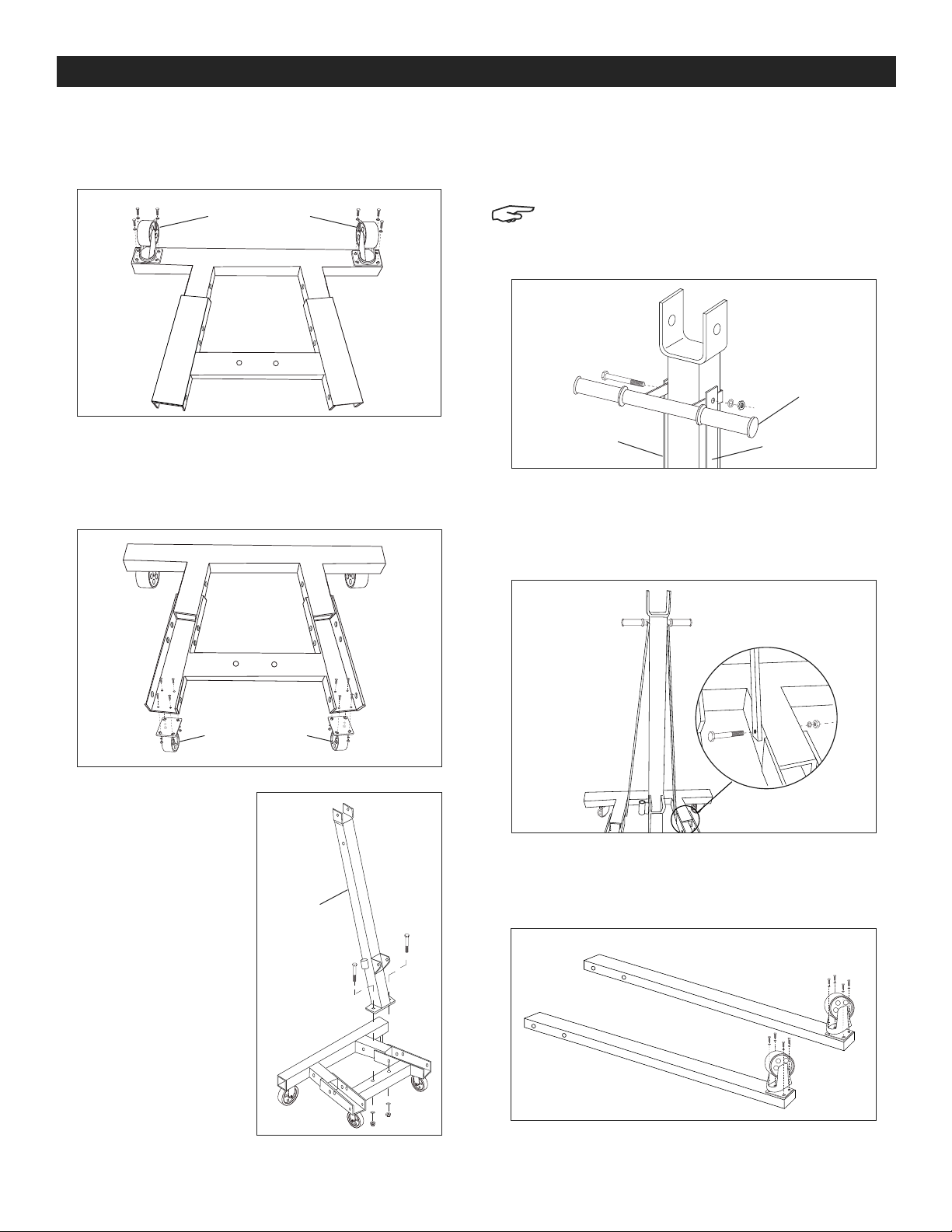

7. Inserte las patas en la base. Asegure cada pata
con dos pasadores de 4"y dos pasadores de
chaveta. (Vea Diagrama 7)
NOTA: Cuando baje las patas, asegure el
primer y tercer orificio con pasadores de 4" y
pasadores de chaveta.
NOTA: Cuando doble las patas, asegure el
primer y segundo orificio con pasadores de 4"
y pasadores de chaveta. (Vea Diagrama 8)
8. Coloque el cilindro hidráulico en el poste y asegure la
parte inferior del cilindro con un perno M16 x 90 mm,
una rondana M16 y una contratuerca
hexagonal M16.
Apriete con el dado de 15/16". (Vea Diagrama 9)
9. Coloque el brazo al poste. Asegure con un perno
M18 x 120 mm, una rondana M18 y una contratuerca
M18. Apriete con el dado de 1⁄". (Vea Diagrama 10)
10. Levante el cilindro hidráulico hasta que la parte
superior del cilindro se alinee con el brazo. Asegure
con un perno M16 x 90 mm, una rondana M16 y
una contratuerca M16. Apriete con el dado de
15/16". (Vea Diagrama 11)

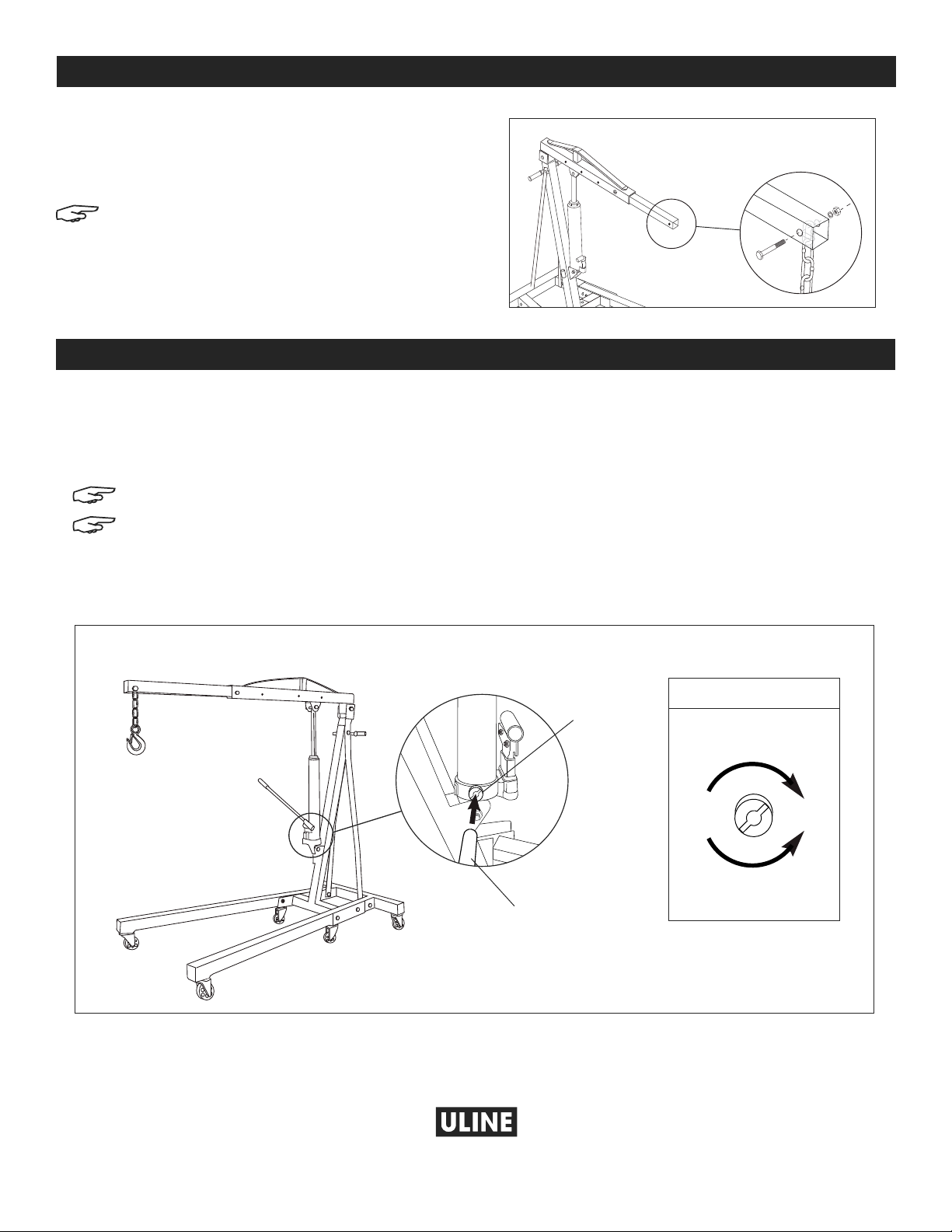

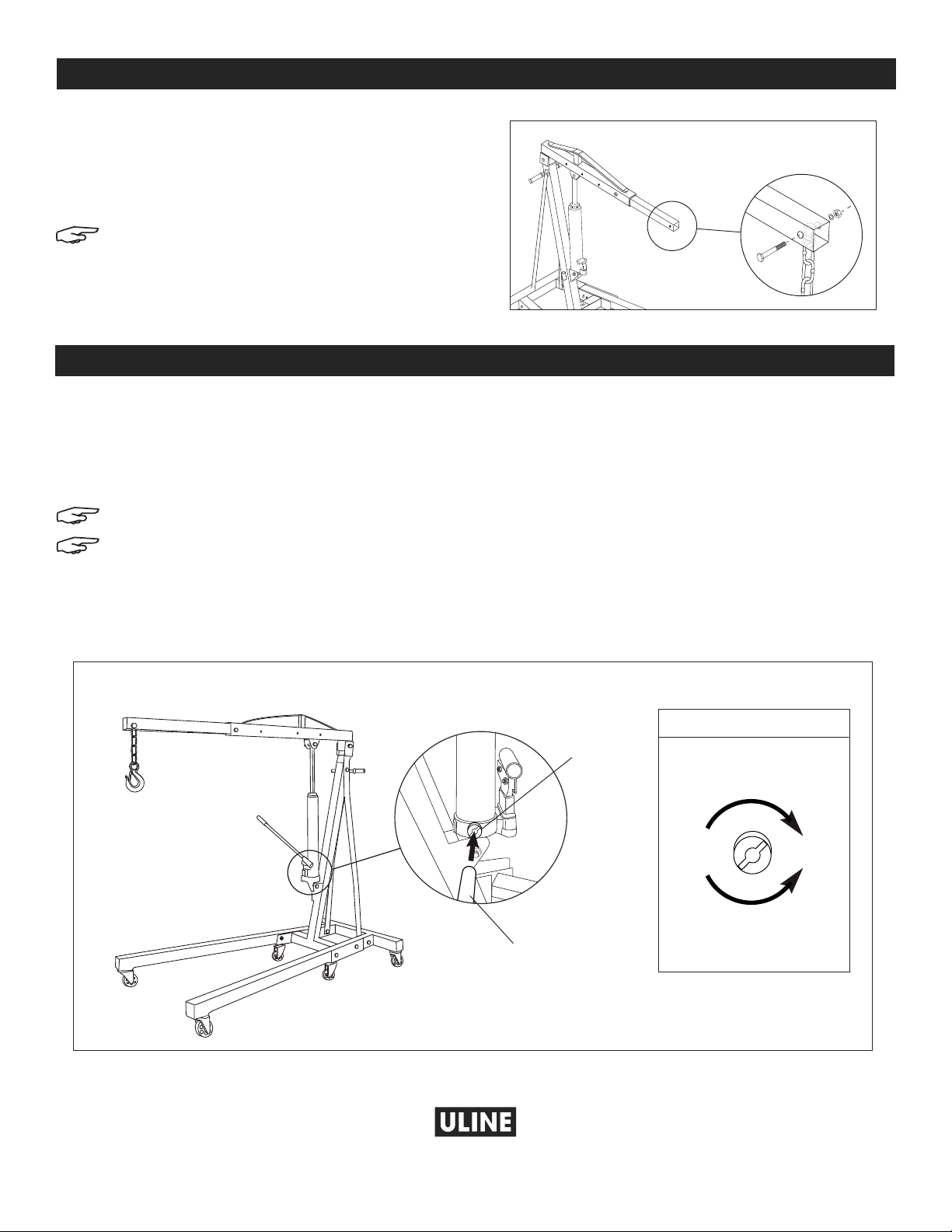

11. Deslice la extensión del brazo dentro del brazo.
Asegure al tonelaje seleccionado del brazo con
un perno M16 x 90 mm, una rondana M16 y una
contratuerca hexagonal M16. Apriete con el dado
de 15/16". (Vea Diagrama 12)
NOTA: Para instrucciones de como elevar o bajar,
vea la sección de Funcionamiento en la página 8.
CONTINUACIÓN DE ENSAMBLE
Diagrama 7
Diagrama 8
Diagrama 9
Diagrama 10
Diagrama 11
Diagrama 12
Vista
Lateral
Pasadores de 4"
