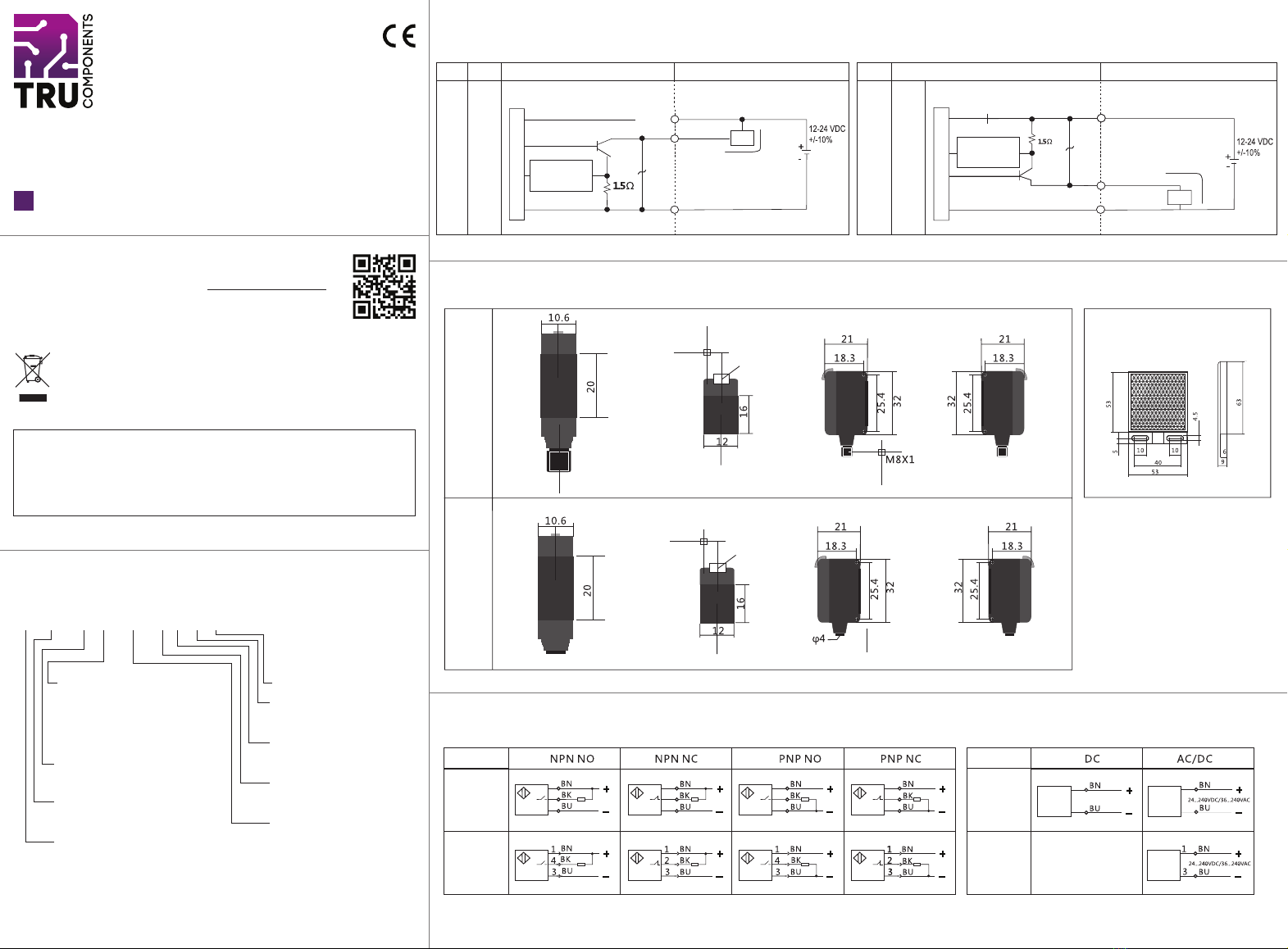

Diagramme für Sensorbetätigung und Zustände

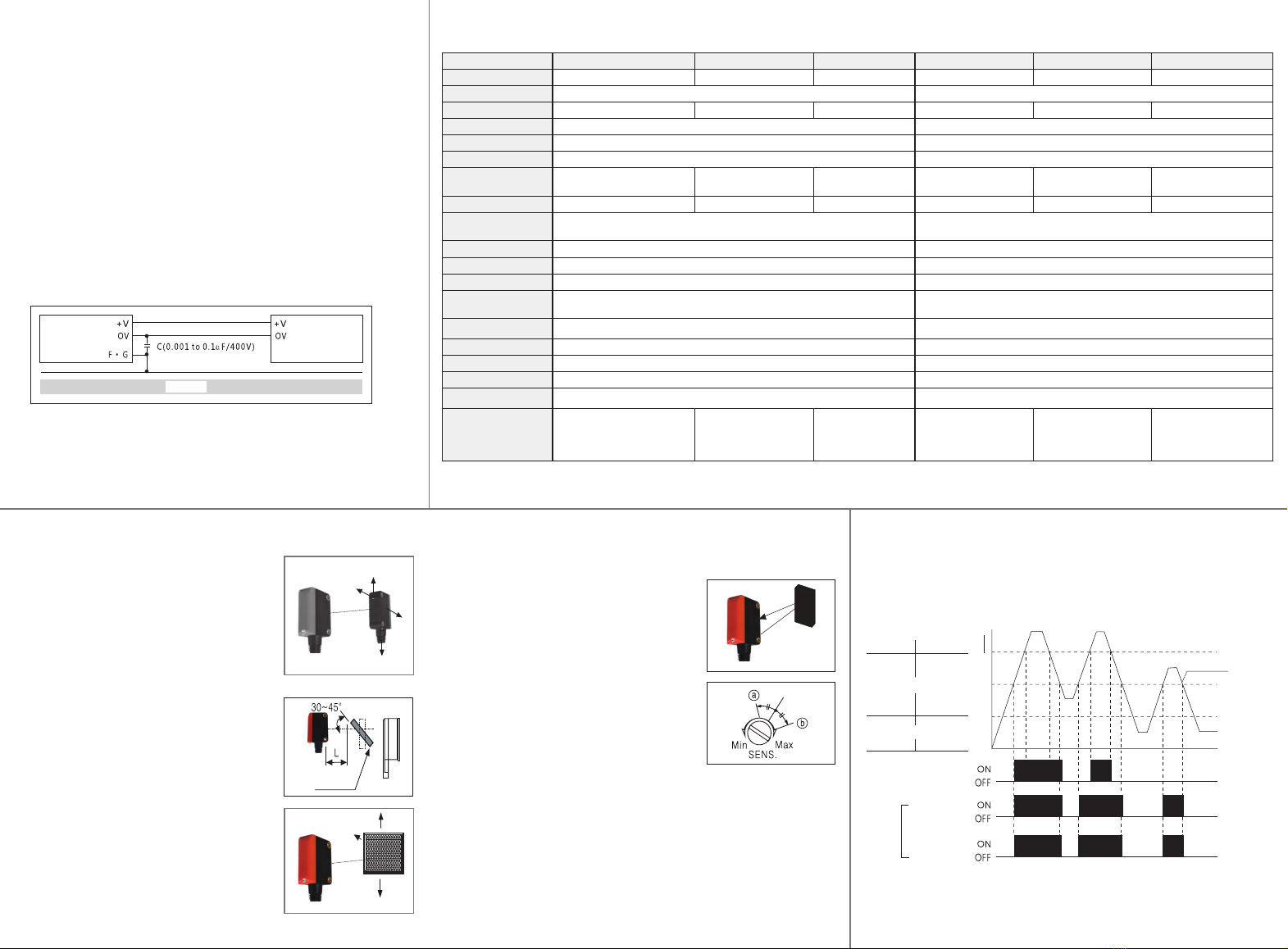

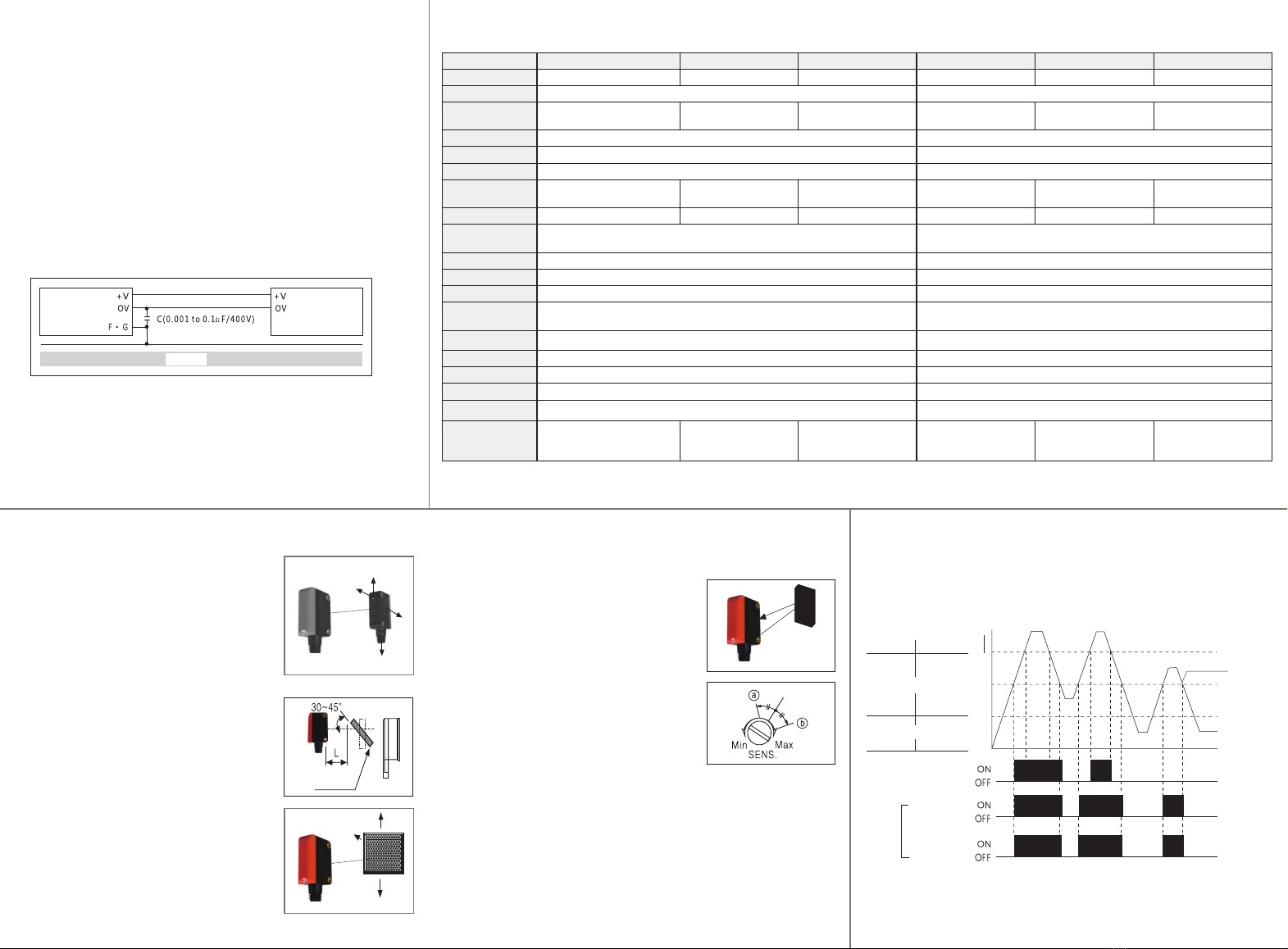

Die nachfolgenden Diagramme stellen das Sensorverhalten und den Betriebszustand im
eingeschalteten Betrieb dar. Im ausgeschalteten Zustand sind die Kurven invertiert. Während
des Betriebs werden Kurven für den Ausgangsschutz, Kurzschlussschutz an den Kontakten und
den Überstromschutz im Diagramm dargestellt.
Technische Daten
Best.-Nr. 2354303 2354305 2361153 2354304 2354306 2361154
Detektorausführungen Diffussensor Reexlichtsensor Durchlichtsensor Diffussensor Reexlichtsensor Durchlichtsensor
Typ Photoelektrischer Sensor, Steckverbinder-Ausführung Photoelektrischer Sensor, Kabel-Ausführung
Effektive Detektorreichweite 50 cm 300 cm 1000 cm 50 cm 300 cm 1000 cm
Ansprechzeit Unter 1 ms Unter 1 ms
Betriebsspannung 12 - 24 V/DC ± 10 % (Welligkeit min-max unter 10 %) 12 - 24 V/DC ± 10 % (Welligkeit min-max unter 10 %)
Stromverbrauch < 45 mA < 45 mA
Lichtquelle Infrarote LED 660 nm,
Infrarot 880 nm
Infrarote LED 660 nm,
Infrarot 880 nm Infrarote LED 880 nm Infrarote LED 660 nm,
Infrarot 880 nm
Infrarote LED 660 nm,
Infrarot 880 nm Infrarote LED 880 nm
Empndlichkeitseinstellung Externer Regelwiderstand Interner Regelwiderstand Fest Externer Regelwiderstand Interner Regelwiderstand Fest
Ausgang NPN Open Collector Ausgang, Betriebsspannung 12 - 24 VDC, Ausgangsstrom unter 100 mA,
Restspannung unter 1 V
NPN Open Collector Ausgang, Betriebsspannung 12 - 24 VDC, Ausgangsstrom unter 100 mA,
Restspannung unter 1 V
Anzeige Betriebsanzeige, bei Durchlichtsensor die Betriebslampe Betriebsanzeige, bei Durchlichtsensor die Betriebslampe
Isolationswiderstand >20 mΩ >20 mΩ
Produktnorm GB-T-14048.10-2016 GB-T-14048.10-2016
Störfestigkeit Interferenzen durch simulierte Störungen mittels
Rechteckwellen (Impulsbreite: 1 µs) ± 240 V
Interferenzen durch simulierte Störungen mittels
Rechteckwellen (Impulsbreite: 1 µs) ± 240 V
Spannungsfestigkeit 1000 VAC 50/60 Hz, Dauer: 1 Minute 1000 VAC 50/60 Hz, Dauer: 1 Minute
Umgebungsbeleuchtung Sonnenlicht: Max. 11.000 Lux, Glühlampe Max. 3000 Lux für Innraumbeleuchtung und
Außenbeleuchtung
Sonnenlicht: Max. 11.000 Lux, Glühlampe Max. 3000 Lux für Innraumbeleuchtung und
Außenbeleuchtung
Umgebungstemperatur -10 bis +55 °C ohne Eis- und Kondenswasserbildung, Lagertemperatur: -25 bis +75 °C -10 bis +55 °C ohne Eis- und Kondenswasserbildung, Lagertemperatur: -25 bis +75 °C
Schutzart IP64 IP64
Material Gehäuse Verstärktes ABS, Linse: Polycarbonat Gehäuse Verstärktes ABS, Linse: Polycarbonat
Zubehör - Schraubendreher zum Justieren
- Halterung
- 2 Schrauben
- Spiegel
- Halterung
- 2 Schrauben
- 2 Halterungen
- 4 Schrauben
- Schraubendreher zum
Justieren
- Halterung
- 2 Schrauben
- Spiegel
- Halterung
- 2 Schrauben
- 2 Halterungen
- 4 Schrauben
Installation und Justage
Durchlichtsensor (Artikel Nr. 2361153 / 2361154)
1. Bringen Sie die Lichtquelle und die Empfangseinheit an
den vorgesehenen Montagestellen an.
2. Richten Sie die Lichtquelle auf die Empfangseinheit aus.
3. Schließen Sie die Spannungsversorgung an.
4. Justieren Sie die Montagepositionen der Lichtquelle
und der Empfangseinheit mithilfe eines Testobjekts
(lichtdurchlässiger oder kleiner Gegenstand > 5 mm)
exakt ein.
5. Bringen Sie die Lichtquelle und die Empfangseinheit fest
vor Ort an.
Reexlichtsensor (Artikel Nr. 2344305 / 2354306)
Wichtige Hinweise:
• Wenn mehr als 2 Sensoren gleichzeitig verwendet
werden, muss der Abstand größer als 30 cm sein.
• Stark reektierende Gegenstände in Kombination mit
kurzen Abständen zwischen Sensor und Reektor
können Fehler provozieren.
• Während der Installation können Sie eine Objektdetektierung
verhindern, indem Sie das Objekt 30 - 45° um die optische
Achse drehen (siehe Abbildung rechts).
Vorgehensweise:
1. Bringen Sie den photoelektrischen Sensor und den
Reektor an den vorgesehenen Montagestellen an.
2. Der photoelektrische Sensor muss direkt auf den
Reektor zeigen.
3. Schließen Sie die Spannungsversorgung an.
4. Stellen Sie die Positionen des photoelektrischen
Sensors und des Reektors mithilfe eines Testobjekts
exakt ein.
5. Bringen Sie den photoelektrischen Sensor und den
Reektor fest vor Ort an.
Diffussensor (Artikel Nr. 2354303 / 2354304)
1. Bringen Sie den Sensor an der vorgesehenen
Montagestelle an.
2. Schließen Sie die Spannungsversorgung an.
3. Stellen Sie die Sensorposition mithilfe eines Testobjekts
exakt ein. In der Regel eignet sich dazu ein dunkelweißer
Papierbogen mit 200 x 200 mm.
Justieren Sie die Sensorempndlichkeit je nach Hinter-
grund- und Montageäche (siehe Abbildung rechts).
Achtung! Überdrehen Sie das Einstellrad nicht mit Ge-
walt.
Wichtige Hinweise zur Installation und zum Gebrauch
Installation
• Der photoelektrische Sensor darf keiner starken Lichtquelle (Sonnenlicht, Lichtspots)
ausgesetzt werden. Verwenden Sie zum Schutz des Sensors einen Blendschutz.
• Licht kann Fehler hervorrufen. Verwenden Sie den photoelektrischen Sensor nicht unter
einer Leuchte. Verwenden Sie zum Schutz des Sensors einen Blendschutz.
• Um Störungen zu vermeiden, montieren Sie einen photoelektrischen Durchlichtsensor
nicht direkt gegenüber dem anderen.
• Bringen Sie photoelektrische Sensoren nicht direkt auf dem Boden an. Das reektierte
Licht kann Fehler hervorrufen.
• Zur Vermeidung von Produktschäden darf der photoelektrische Sensor nicht in
staubhaltigen Umgebungen und an Orten montiert und verwendet werden, an denen eine
Exposition gegenüber aggressiven Substanzen möglich ist.
• Halten Sie die Anschlussdrähte kurz, um das Fehlerpotential zu verringern.
• Schützen Sie den DC-Ausgangskontakt vor Überspannungen mittels einer Diode oder
eines Regelwiderstands.
• Verwenden Sie die folgende Schaltung bei Einsatz eines Schaltnetzteils. Setzen Sie einen
Entstör-Kondensator ein, um Interferenzen abzufangen.
Schaltnetz-
teil (SMPS) Photoelektrischer
Sensor
: Entstör-Kondensator
Rahmen
Gebrauch
• Reinigen Sie den Spiegel des photoelektrischen Sensors regelmäßig mit einem
weichen und sauberen Tuch. Benutzen Sie auf keinen Fall aggressive Reinigungsmittel,
Reinigungsalkohol oder andere chemische Lösungen. Diese beschädigen den Spiegel.
Lichtbedarf
Betriebswert
Empfangsbereich mit stabilen
Lichtverhältnissen
Betriebsbereich mit instabilen
Lichtverhältnissen
Stabiler schattierter Bereich
Stabile Anzeige (grüne LED)
Ausgang
TC (Relais)
Licht AN
Betätigungsanzeige
(Rote LED)
Schaltausgang abhängig vom Licht
Detektierung von TD-08
Detektierung
von
Beste Position
Lichtquelle Empfangseinheit
Nach oben und
nach unten
Quer
Optische
Achse
Nach oben und
nach unten
TD-08
Sensor Quer
Optische
Achse
