XR 130 BT

Guida d’uso - User guide

ALTOPARLANTE STEREO AMPLIFICATO con

RADIO e connessione BLUETOOTH

Manuale d'uso e collegamento

STEREO SPEAKER POWERED with RADIO and

BLUETOOTH connection

User Manual

USB/

MICRO SD

CARD

READER

* Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

* For additional information and updates of this product see: www.trevi.it

AUX IN

Italiano - English - Française - Deutsch - Español

MP3

PLAYER

RADIO FM

SCAN

BLUETOOTH

CONNECTION

XR 130 BT

NOTE D’USO

Non usare alimentatori con un voltaggio superiore a 5V , causa il danneggiamento del

riproduttore.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

• Evitare di posizionare il riproduttore:

- Vicino a campi magnetici.

- Vicino a fonti di calore come caloriferi e stufe.

- In luoghi molto umidi come stanze da bagno, piscine, ecc...

- In luoghi molto polverosi.

- In luoghi soggetti a forti vibrazioni.

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la

libera circolazione di aria (almeno 5 cm).

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina

dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.

• Controllare sempre prima di ricaricare l’apparecchio, che i cavi di alimentazione e di

collegamento siano installati correttamente.

• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta

sull’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto

pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi

o sostanze abrasive.

IMPORTANTE

La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzio-

namento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il

più vicino Centro Assistenza autorizzato.

TREVIpersegueunapoliticadicontinuaricercaesviluppo.Pertantoiprodottipossonopresentare

caratteristiche diverse da quelle descritte.

AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA

RICARICABILE

- Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C.

- Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio.

- Non ricaricare la batteria per un tempo superiore alle 6 ore.

- La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono

ridurne la durata.

- La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente.

- Per prolungare la durata della batteria, utilizzarla quando è completamente carica fino al

completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla

nuovamente. Mettendo in carica una batteria non completamente esaurita, la sua durata

Italiano

XR 130 BT

risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte.

- Evitare di tenere la batteria sotto carica tutta la notte.

DESCRIZIONE COMANDI

Italiano

1. Indicatore Led accensione

2. Tasto accensione/spegnimento

3. Tasto Volume -

4. Tasto Volume +

5. Tasto M (MODE): selezione funzione

6. Microfono interno

7. Traccia precedente/ stazione Radio

8. TastoPlay/Pausaericercaautomaticain

modalità Radio

9. Traccia successiva/ stazione Radio

10. Tasto rispondi/ termina chiamata

telefonica in arrivo

11. Indicatore Led ricarica batteria

12. Ingresso memoria microSD

13. Presa micro USB per ricarica

14. Ingresso AUX IN

15. Presa USB

RICARICA

Il diffusore deve essere ricaricato da spento.

1. Tramite il cavo USB in dotazione, collegare il lato con la presa Micro USB alla presa micro

USB (13) del diffusore e l’altra estremità alla porta USB di un PC o di un carica batterie

USB (5V, 1,5Ah, non incluso).

2. L’indicatore Led (11) rosso si accenderà ad indicare lo stato di ricarica, a carica ultimata

si spegnerà.

Nota: quando la batteria é in fase di esaurimento la voce guida riprodurrà il messaggio di

avvertimento “ Battery is low, recharge” per alcune volte prima che il dispositivo si spenga

automaticamente.

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15

XR 130 BT Italiano

FUNZIONAMENTO DI BASE

Per accendere lo speaker, tenere premuto per qualche secondo il tasto di accensione/

spegnimento (2).

Premere il tasto M(5) per scegliere tra:

- Modalità Bluetooth.

- Modalità Micro SD, se presente una memoria di tipo Micro SD nella slot (12)

l’apparecchio comincerà la riproduzione dei brani musicali automaticamente.

- Modalità USB, se presente una memoria di tipo USB nella presa (15)

l’apparecchio comincerà la riproduzione dei brani musicali automaticamente.

- Modalità Radio.

- Modalità AUX IN, se inserito il cavo stereo Jack/Jack 3.5mm nella presa AUX(14) per

collegare dispositivi esterni.

REGOLAZIONE VOLUME

Premere i tasti Volume - (3) o Volume + (4) per regolare il volume.

FUNZIONAMENTO BLUETOOTH

ACCOPPIAMENTO AI DISPOSITIVI

Iltrasferimento didati wirelesstramite il protocollo Bluetooth consente di collegare gli altoparlanti

a dispositivi compatibili. Il raggio di azione massimo del trasferimento di dati è di 10 m. Gli

ostacoli così come altri dispositivi elettronici possono interferire con il trasferimento del segnale.

1. Posizionare lo speaker vicino al dispositivo Bluetooth da accoppiare.

2. Accendere lo speaker e, in modalità Bluetooth, tenere premuto il tasto M (5) fino a quando

l’indicatore Led (1) inizia a lampeggiare frequentemente.

3. Seguire le istruzioni del vostro dispositivo per ricercare lo speaker.

4. Ricercare ed accoppiare lo speaker nominato “XR 130 BT” e inserire il PIN “0000” se

richiesto.

5. Ad accoppiamento avvenuto verrà emesso un breve segnale acustico e sara’ possibile

riprodurre i brani musicali.

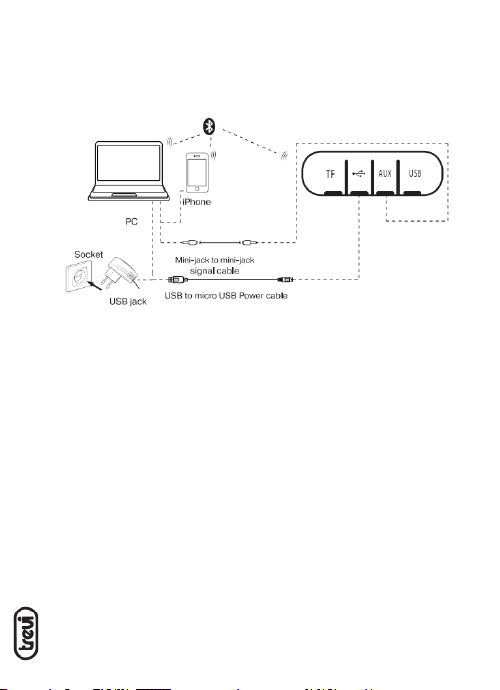

Telefono

Alimentatore

con presa USB

Cavo stereo Jack/Jack 3.5mm

Cavo USB/Micro USB

XR 130 BT

Note:

- L’altoparlante Bluetooth funziona solamente con una connessione alla volta, la

connessione non può essere interrotta durante il normale funzionamento.

- Quando l’accoppiamento Bluetooth con dispositivi esterni fallisce, eliminare un altro

dispositivo Bluetooth nell’elenco delle connessioni, riavviare l’altoparlante Bluetooth e

cercare nuovamente il segnale.

COMANDI DISPONIBILI IN MODALITÀ BLUETOOTH

- Per iniziare la riproduzione musicale premere il tasto (8) o avviarla dal proprio dispositivo.

- Premere una volta il tasto (7) per passare al brano precedente, premere unavolta il tasto

(9) per passare al brano successivo.

- Premere il tasto (8) per mettere in pausa, premerlo nuovamente per riprendere la

riproduzione musicale.

In caso di collegamento con un telefono, quando si riceve una chiamata, la voce guida dello

speaker vi avviserà della chiamata in arrivo.

- Premere una volta il tasto (10) per aprire la chiamata ed attivare la funzione vivavoce,

ripremerlo per terminare la chiamata.

- Premere a lungo il tasto (10) per rifiutare la chiamata.

FUNZIONAMENTO RADIO

Prima dell’utilizzo in funzione Radio, è consigliabile inserire il cavo Micro USB alla

presa (13), in modo che funga da antenna ricevente.

- Con il tasto M (5) selezionare la funzione radio (la voce guida indica “Radio mode”).

- Premere il tasto (8) per avviare la scansione e memorizzazione automatica delle stazioni

radio.

- Una volta memorizzate le stazioni, premere il tasto (7) per selezionare la stazione

precedente oppure il tasto (9) per selezionare la stazione successiva.

FUNZIONAMENTO MICRO SD CARD/ MEMORIA USB

- Accendere lo speaker.

- Inserire una scheda Micro SD nello slot (12) tenendo i contatti elettrici rivolti verso il

basso, oppure inserire una memoria USB (15), la voce guida riprodurra’ il messaggio

“Music play mode”.

- La riproduzione partirà in automatico.

- Premere una volta il tasto (7) per passare al brano precedente, premere una volta il tasto

(9) per passare al brano successivo.

- Premere il tasto (8) per mettere in pausa, premerlo nuovamente per riprendere la

riproduzione.

FUNZIONAMENTO AUX IN

- Accendere lo speaker.

- Collegare il cavo Jack alla presa AUX (14) e l’altra estremità (Jack 3,5mm) all’apparecchio

esterno, la voce guida riprodurra’ il messaggio “Aux Input mode”.

- Avviare la riproduzione dall’apparecchio esterno.

Italiano

XR 130 BT

CARATTERISTICHE TECNICHE

Batteria Ricaricabile: ......................... Interna al Lithio 3.7V, 2200mAh

Alimentazione: .................................. 5V

Potenza Audio max:........................... 5W x2

Potenza max di trasmissione Bluetooth:0,8mW

Frequenza di trasmissione Bluetooth: . 2,4GHz

Frequenza Radio: .............................. 87.5- 108.0MHz

USB:.................................................. 32GB memoria max

Micro SD:.......................................... 32GB memoria max

Codec audio supportati:..................... MP3

Dimensioni: ....................................... 230 x 90 x 90mm

Peso: ................................................ 860gr.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione:l’operazione di rimozione e smaltimento è riservataesclusivamente al personale

tecnico specializzato!

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici,nel

fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso

gli appositi centri di raccolta dedicati.

Per rimuovere la batteria:

1. Rimuovere la grata sopra gli speaker.

2. Svitare tutte le viti presenti e separare la parte frontale del mobile da quella posteriore.

3. Individuare la batteria, smontarla e rimuoverla.

INFORMAZIONIAGLIUTENTIaisensi del Decreto LegislativoN°49del14Marzo2014

“Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettro-

niche (RAEE)”

Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine

della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà,

pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli

idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla

al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione

di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm.

L’adeguataraccoltadifferenziataperl’avviosuccessivodell’apparecchiaturadimessaalriciclaggio,

al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti

negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’appa-

recchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione

delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Italiano

XR 130 BT

USAGE NOTES

Do not use power supply with a voltage higher than 5V , cause damage to the player.

• Listen at high volume for long periods of time, may damage your hearing.

• Avoid using it in the following cases:

- Near strong heat sources, such as central heating plants or stoves.

- In very humid places such as bathrooms, swimming pools, etc.

- In very dusty places.

- In places subject to strong vibrations.

- Position the appliance in such a way that there is always enough room for free

air circulation (at least 5 cm).

• Do not block the air inlets.

• If any liquid enters the appliance, unplug it immediately from the socket and take it to the

nearest TREVI authorised service centre.

• Before switching on the appliance, always check that the power cable and the connection

cable are properly installed.

• No naked flame sources, such as lighted candles, should be placed on this.

• The apparatus shall not be exposed to dripping or splashing water and no object filled with

water, such as vases, should be placed on the unit.

• Keep this manual for future reference.

CARE AND MAINTENANCE

For cleaning it is recommended to use a soft, slightly damp cloth. Avoid solvents or abrasive

substances.

IMPORTANT

The construction of this device guarantees long flawless operation. However, if come some

problem, you should consult your nearest authorized service center.

TREVI pursues a policy of continuous research and development. Therefore, the products

may show different characteristics from those described.

WARNING FOR A CORRECT USE OF RECHARGEABLE BATTERY

- Recharge the battery in an ambient temperature between 5°C and 35°C.

- Don’t recharge more than the suitable period to prevent the risk of overheating and burst.

- Recharging the battery over the suitable period or an extended period of inactivity may

reduce battery duration.

- Rechargeable battery is liable to wear and tear and its performance will reduce gradually.

- Toextendthedurationofthebattery use it when is completely chargeduptothecomplete

discharging, then recharge it fully before use it again. Recharge a battery not completely

consumed,willresultareducedduration.Inthiscase,repeatthefullcharging/discharging

cycle many times.

- Avoid recharge the battery for the whole night.

English

XR 130 BT English

1. LED indicator:Bluetooth/FM/Player/AUX

2. POWER button(long pressing)

3. V -: Volume decrease

4. V +: Volume increase

5. M Switch mode button: Bluetooth/FM/

Player/Aux

6. Microphone

7. Previous track (in player mode):Previous

station (in radio mode)

8. Play/Pause (in player mode): Automatic

scan of radio stations (short pressing in

radio mode)

9. Next track (in player mode): Next

station(in radio mode)

10. Receive/finish an incoming call button

11. Battery charge indicator

12. Micro SD card slot

13. Micro USB jack for connecting

speakers to the charger, the USB port of

laptop/PC

14. Aux: 3.5mm mini-jack for audio signal

connecting (Phone,MP3 player,etc.)

15. USB: USB flash connector

CHARGING

The speaker must be recharged when switched off.

1. Using the supplied USB cable, connect the side with the Micro USB jack to the micro-USB

jack (13) and the other end to the USB port of a PC or USB charger (5V, 1,5Ah not

included).

2. Led indicator (11) will light up red to indicate the charging status, after charging it will off.

Note: when the battery is low the voice message will play “Battery is low, recharge” a few

times before the device switches off automatically.

BASIC OPERATION

To turn on the speaker, long press POWER button (2).

Press the M button (5) to choose from:

- Bluetooth mode.

- Micro SD mode, if present a micro SD type memory in the slot (12) it will start playback

CONTROLS

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15

XR 130 BT English

of the music automatically.

- USB Mode, if present a USB-type memory in the slot (15), the device will start playing

songs automatically.

- Radio Mode.

- AUX IN mode, if plugged in the 3.5mm Jack / Jack stereo jack in the AUX jack (14) to

connect external devices.

VOLUME ADJUSTMENT

Press the Volume - (3) and Volume + (4) to adjust the volume.

BLUETOOTH OPERATION

COUPLING DEVICES

Wireless data transfer via the Bluetooth protocol enables to connect speaker system to

compatible devises. Maximum radius of action of data transfer is 10 m. Such obstacles as

well as or other electronic devices can interfere with the signal transfer.

1. Turn on the speaker, press the key M (5) until the indicator (1) will start blinking blue

color frequently.

2. It is necessary to select the search mode of devices with Bluetooth on a signal source

(telephone,notebook,smartphone, etc.).“XR 130 BT.”massage will be displayed on the

screen which is to be connected to

3. When connection is successful,there will be a short beep and the indication of search

mode speaker system is over.

4. The indicator (1) blinks blue shortly during the data exchange with a device connected

via Bluetooth.

Notes:

- The Bluetooth speaker only works with a connection at a time, the connection can not be

interrupted during normal operation.

- When the Bluetooth pairing with external devices fails, delete another Bluetooth device in

the list of connections, restart the Bluetooth speaker and search for the signal again.

XR 130 BT English

COMMANDS IN BLUETOOTH MODE

- Press once on the (7) button to skip to the previous track, press the button once (9) to

move to the next track.

- Press the button (8) to pause, to resume music playback press again.

- When you receive a call, click once on the (10) key to open the call and activate the

speaker phone feature, press again to end the call.

RADIO OPERATION

Before using the Radio function, please, to insert the Micro USB cable into the socket

(13) as a receiving antenna.

- To use the M button (5) to select the radio function.

- Press the button (8) to start scanning and automatic storage of radio stations.

- Once you have registered stations, press the button (7) to select previous station or the

key (9) to select next station.

OPERATION MICRO SD CARD/ USB MEMORY

- Turn on the speaker.

- Insert a Micro SD card into the slot (12) keeping the contacts facing the bottom of the

device or insert a USB memory (15).

- Playback will start automatically.

- Press once on the (7) button to skip to the previous track, press the button once (9) to

move to the next track.

- Press the button (8) to pause, to resume playback press again.

OPERATION AUX IN

Speaker system can be used as an external device for amplifying any audio source with a

3.5 mm output mini-jack.

- Turn on the speaker.

- Connect 3.5mm mini-jack cable (supplied) to the AUX jack (14) and the other end to

the external device, the voice command will output the message “Aux Input mode”.

- Start from the external device playback.

TECHNICAL FEATURES

Rechargeable Battery: ....................... InternalLithiumto3.7V,2200mAh

Power: .............................................. 5V

Max Power Audio:.............................. 5W x2

Bluetooth max power ransmission: .... 0,8mW

Bluetooth transmission frequency: .... 2.4GHz

Radio frequency: .............................. 87.5- 108.0MHz

USB:.................................................. 32GB max capacity

Micro SD:.......................................... 32GB max capacity

Audio Codec supported: .................... MP3

Dimensions: ..................................... 230 x 90 x 90mm

Weight: ............................................. 860gr.

Table des matières

Langues :

Autres manuels Trevi Intervenants

Trevi

Trevi SH 8420 BT Manuel utilisateur

Trevi

Trevi XT 10A8 BT Manuel utilisateur

Trevi

Trevi XR 200 BT Manuel utilisateur

Trevi

Trevi XT 101 BT Manuel utilisateur

Trevi

Trevi XR 8A12 Manuel utilisateur

Trevi

Trevi XT 108 BT Manuel utilisateur

Trevi

Trevi AVX 615 BT Manuel utilisateur

Trevi

Trevi XR JUMP Manuel utilisateur

Trevi

Trevi XR 8A10 Manuel utilisateur

Trevi

Trevi XR 180 BT Manuel utilisateur

Trevi

Trevi XR 85 BT Manuel utilisateur

Trevi

Trevi XR 74 BT Manuel utilisateur

Trevi

Trevi XR 90 BT Manuel utilisateur

Trevi

Trevi SR 8410BT Manuel utilisateur

Trevi

Trevi XR 73 BT Manuel utilisateur

Trevi

Trevi XR 86 BT Manuel utilisateur

Trevi

Trevi AVX 575USB Manuel utilisateur

Trevi

Trevi XB 75 BT Manuel utilisateur

Trevi

Trevi AVX 565 Manuel utilisateur

Trevi

Trevi XF 1850KB Manuel utilisateur

Trevi

Trevi XR 84 PLUS Manuel utilisateur

Trevi

Trevi XF 450 Manuel utilisateur

Trevi

Trevi XP 72 BT Manuel utilisateur

Trevi

Trevi AVX 570 S2 Manuel utilisateur

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
