TRENDnet TFC-210S20D3 Manuel utilisateur

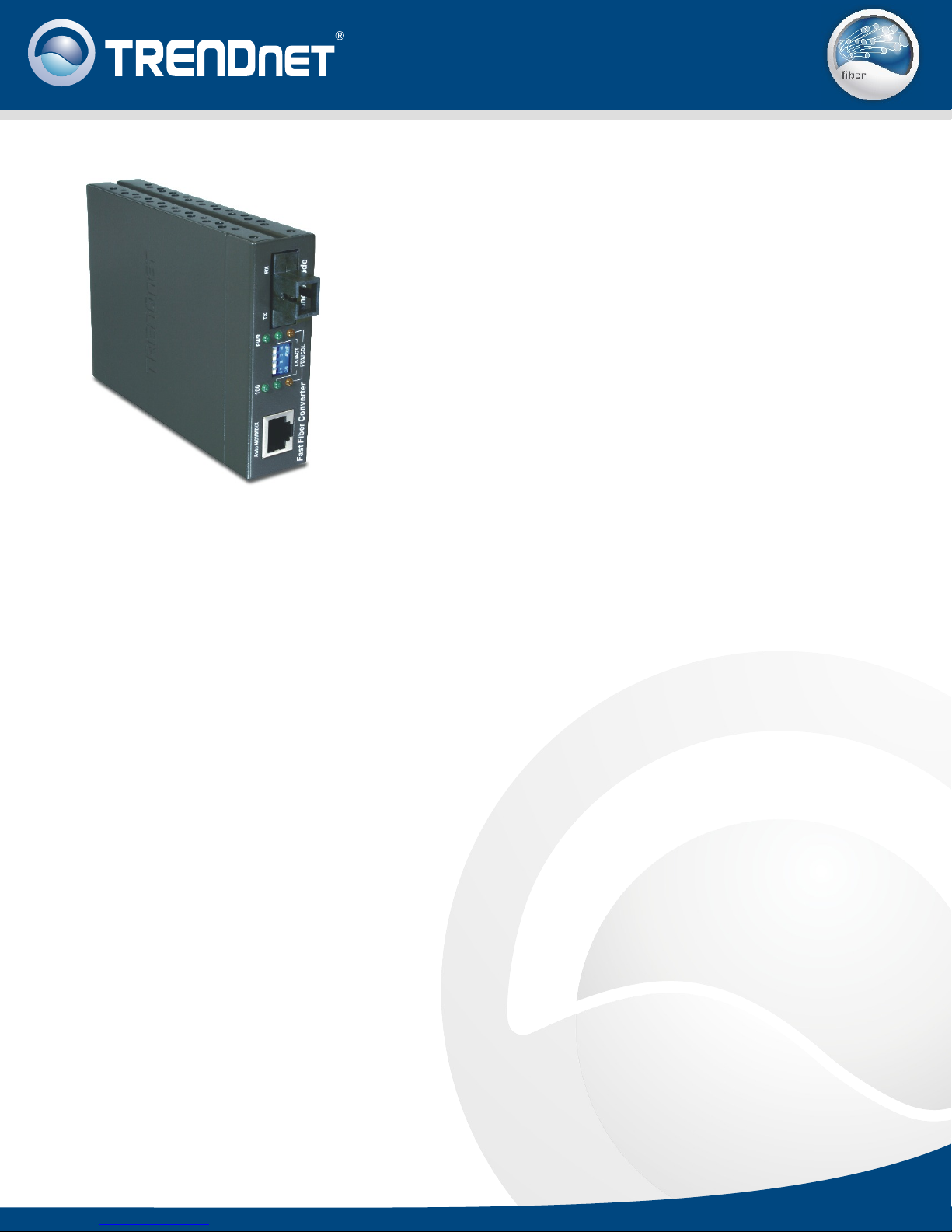

TFC-210S20D3 Bi-Directional Single-Fiber Media Converter

transforms 10/100Mbps-TX UTP/STP media to 100Base-FX media

and vice versa. The 10/100Mbps-TX Port Auto-Negotiating 10 or

100Mbps connection speed with Auto-MDIX media type, the fiber

supports single-mode SC type connection. This converter will give

your Switch/Hub the ability to interface with fiber connection over a

distance up to 20 km.

TFC-210S20D3 (v1.0R)

10/100Mbps-TX to 100Base-FX

Dual-Wavelength Single-Mode Fiber Converter

TFC-210S20D3

rev:03.02.2007

• Compliant with IEEE 802.3 10Base-T and IEEE 802.3u 100Base-TX, 100Base-FX standards

• One 10/100Base-TX Auto-Negotiation/Auto-MDIX RJ-45 port

• One 100Base-FX Dual-Wavelength Single-Mode Single-Strand SC-type Fiber port

• Supports LLCF (Link Loss Carry Forward)

• Provides Dip switch to set: UTP (Auto Negotiation/Full Duplex), Fiber (Hall Duplex/Full Duplex) , LLCF (Enable/Disable), Mode

(Pure Converter Mode/ Switch Converter Mode)

• 802.3x flow control for 10/100Base-TX port

• Plug & Play, Hot Pluggable

• Diagnostic LEDs

• Optional 19” Fiber Converter Chassis (TFC-1000) holds up to 10 Fiber Converters

• 5-Year Warranty

FEATURES

Frame Packet Size

Network Media

Protocol

Minimum Cable Length

Transfer Rate

Ports

Dip Switch

Diagnostic LED

Dimensions

Power Adapter

Weight

• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX, 100Base-FX

• Dip Switch 1: ON: TX Port Fully Duplex OFF: TX Port Auto- Negotiation

• 10Base-T: UTP/STP Cat. 3, 4, 5, EIA/TIA-568 100-ohm

• 100Base-TX: UTP/STP Cat. 5, EIA/TIA-568 100-ohm

• 100Base-FX: 9/125um Single Mode Simplex SC-Type Cable, up to 20km

• CSMA/CD

• 50 Meters

• 64 to 1600 Bytes

• 1 x 10/100Base-TX RJ-45 Port • 1 x 100Base-FX Single-Mode Bi-Directional SC-Type Fiber Port

• 100Mbps (Half/Full Duplex)

• 9V DC, 700mA External Power Adapter

• Per Device: Power

• 3.1 Watts (max)

Standard

Hardware

TRENDnet is a registered trademark. Other Brands and product names are trademarks of their respective holders. Information provided in this document pertain to TRENDnet

products and is subject to change at any time, without notice. For the most recent product information please visit

http://www.trendnet.com.

10/100Mbps-TX to 100Base-FX Dual-Wavelength Single-Mode Fiber Converter

TFC-210S20D3 (v1.0R)

ORDERING INFORMATION

To Order Please Call:

1-888-326-6061

SPECIFICATIONS

20675 Manhattan Place,Torrance, CA 90501 USA

Tel: 1-310-961-5500

Fax: 1-310-961-5511

Web:

Email: [email protected]

www.trendnet.com

• Dip Switch 2: ON: FX Port Half Duplex OFF: FX Port Full Duplex

• Dip Switch 3: ON: LLCF Enable OFF: LLCF Disable

• Dip Switch 4: ON: Pure Converter Mode OFF: Switch Converter Mode

* After changing the DIP Switch settings, power cycle the Fiber converter.

• Per port (TX): 100Mbps, Link/Activity, Full Duplex/Collision; (FX): Link/Activity, Full Duplex/Collision

• 85 x 125 x 25mm (3.35 x 4.92 x 0.98in.)

• 300g (10.6oz.)

20km

TFC-210S20D3 -14 -31

Sensitivity Power Budget (dBm) Distance

Wavelength

Media Power Output (dBm)

RX:1550nm (1480nm~1600nm) 17

TX:1310nm (1260nm~1360nm)

Humidity

Temperature

Certification

• Operating : 0°C ~ 45°C (32°F ~ 113°F) • Storage : -40°C ~ 70°C (-40°F ~ 158°F)

• 5% ~ 90% RH

• CE, FCC

(Single Mode)

WDM

*The Single-Strand WDM Single-Mode Fiber Converter TFC-210S20D3 must be paired with TFC-210S20D5.

RELATED PRODUCTSPACKAGE CONTENTS

TFC-210S20D5 10/100Mbps-TX to 100Base-FX Dual-Wavelength

Single-Mode Fiber Converter

• Power Adapter

• TFC-210S20D3

• Multi-Language Quick Installation Guide

TFC-1000 10-Bay Fiber Chassis
