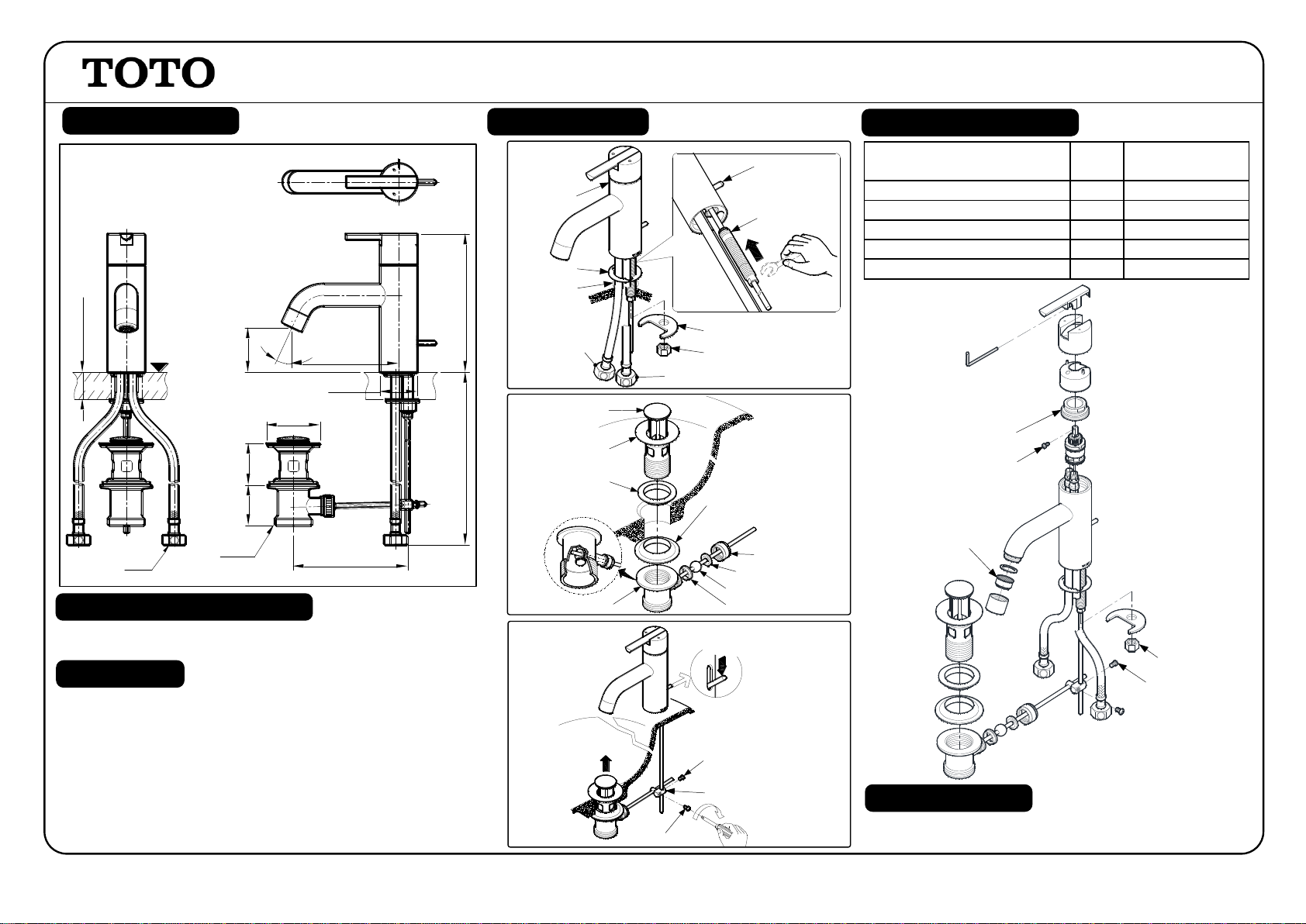

Toto EGO TX115LEN Manuel utilisateur

SPECIFICATIONS

TX115LEN

S06157R

TOTO

415

max. 230

max.30

G1¼

G½

Ø42

154

119

25°

38~51

Ø60

Lavatory

OPERATING CONDITIONS

ATTENTION

TROUBLESHOOTING

CHECK

POINT

Flow rate unsatisfactory 1 Remove and clean

Water leaks around the handle 2 Tighten

Handle is loose 3 Tighten

Plug cannot open and close 4 Tighten

Bodyswinging 5 Tighten

PROBLEM

SOLUTION

2. CONNECTING NUT

1. AERATOR

3. BOLT

4. BOLT

MAINTENANCE

Always wipe plated area with dry soft cloth, and sometimes

wipe it with cloth soaked in mild soap. R6

INSTALLATION

Setting Bolt

Washer

Setting Nut

Packing

Faucet

Bottom

Position

OPEN

Position

Plug

Siphon

Packing Triangle

Packing

Nut

Pivot Rod

Packing

Bolt

Kick Box

Bolt

Pop-Up Clip

Ø35 Hole

Washer

To Cold Water Supply

To Hot

Water Supply

Lift rod

1. Water supply pressure : 0.05 ~ 0.75 MPa.

2. Ensure that water supply is clean ( No Sand, Dirt, Etc.).

Don’t use abrasive cleaning material such as; detergents

containing hydrochloric acids, thinner, polishing powder,

and nylon brush.

As the product model is constantly updated, the actual

product may not look the same as it shown in the diagram,

but the basic installation principles are the same.

5. SETING NUT

"EGO"SINGLE LEVER LAVATORY FAUCET

W/ 1¼"POP-UP WASTE

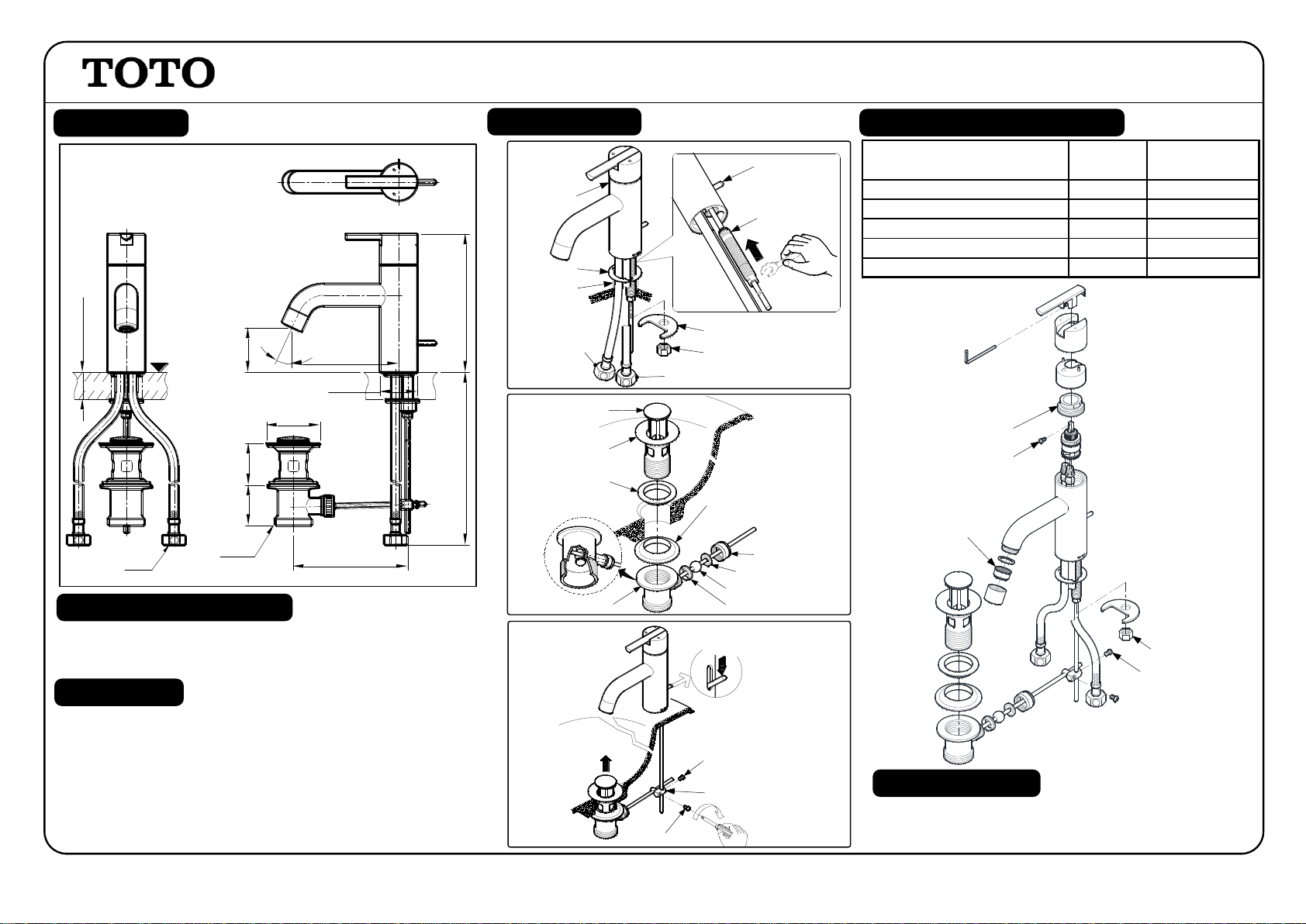

SPESIFIKASI

TX115LEN

S06157R

TOTO

415

max. 230

max.30

G1¼

G½

Ø42

154

119

25°

38~51

Ø60

Lavatory

PENYELESAIAN MASALAH

2. CONNECTING NUT

1. AERATOR

3. BOLT

4. BOLT

PEMASANGAN

Setting Bolt

Washer

Setting Nut

Packing

Faucet

Bottom

Position

OPEN

Position

Plug

Siphon

Packing Triangle

Packing

Nut

Pivot Rod

Packing

Bolt

Kick Box

Bolt

Pop-Up Clip

Ø35 Hole

Washer

To Cold Water Supply

To Hot

Water Supply

Lift rod

5. SETING NUT

"EGO"SINGLE LEVER LAVATORY FAUCET

W/ 1¼"POP-UP WASTE

KONDISI OPERASIONAL

PEMELIHARAAN

Selalu bersihkan area yang berlapis krom dengan kain

lembut kering, dan sesekali bersihkan dengan kain yang

direndam dalam sabun yang dicampur air.

PERHATIAN

Jangan gunakan bahan pembersih yang bersifat abrasif

seperti deterjen yang mengandung asam klorida, tinner,

bubuk polishing dan sikat nilon.

Karena model produk terus mengalami pembaharuan,

aktual produk mungkin tidak sama dengan gambar, tapi

prinsip dasar pemasangan adalah sama.

1. Tekanan sumber air: 0.05 ~ 0.75 MPa.

2. Pastikan kondisi sumber air adalah bersih

(tidak ada pasir, kotoran dan lain lain)

Laju aliran tidak memuaskan 1 Lepas dan bersihkan

Air bocor disekitar bodi 2 Kencangkan

Handle longgar 3 Kencangkan

Plug tidak bisa membuka dan menutup 4 Kencangkan

Bodi goyah 5 Kencangkan

SOLUSI

MASALAH

POIN

PERIKSA
