SERVICE HANDBOOK

MULTIFUNCTIONAL DIGITAL SYSTEMS

e-STUDIO181/211

Model: DP-1810/2110

Publish Date: December 2009

File No. SHE09000300

R091021I2600-TTEC

Ver00_2009-12

Trademarks

• The official name of Windows 95 is Microsoft Windows 95 Operating System.

• The official name of Windows 98 is Microsoft Windows 98 Operating System.

• The official name of Windows Me is Microsoft Windows Millennium Edition Operating System.

• The official name of Windows 2000 is Microsoft Windows 2000 Operating System.

• The official name of Windows XP is Microsoft Windows XP Operating System.

• Microsoft, Windows, Windows NT, Windows Vista and the brand names and product names of other

Microsoft products are trademarks or registered trademarks of Microsoft Corporation in the U.S.

and/or other countries.

• Apple, AppleTalk, Macintosh, and Mac are trademarks of Apple Computer, Inc. in the U.S. and other

countries.

• PostScript is a trademark of Adobe Systems Incorporated.

• NOVELL, NetWare, and NDS are trademarks or registered trademarks of Novell, Inc.

• Mylar is a registered trademark of DuPont Teijin Films U.S. Limited Partnership.

• Molykote is a registered trademark of Dow Corning Corporation.

• FLOIL is a registrated treadmark of Kanto Kasei Ltd. CORPORATION

• TopAccess is a trademark of Toshiba Tec Corporation.

• Felica is a trademark of Sony Corporation.

• iCLASS is a trademark of HID Corporation.

• MIFARE is a trademark of Royal Philips Electronics.

• Other company names and product names in this manual are the trademarks of their respective

companies.

Under the copyright laws, this manual cannot be reproduced in any form without prior written permission

of TOSHIBA TEC CORPORATION. No patent liability is assumed, however, with respect to the use of the

information contained herein.

GENERAL PRECAUTIONS REGARDING THE SERVICE FOR

e-STUDIO181/211

The installation and service should be done by a qualified service

technician.

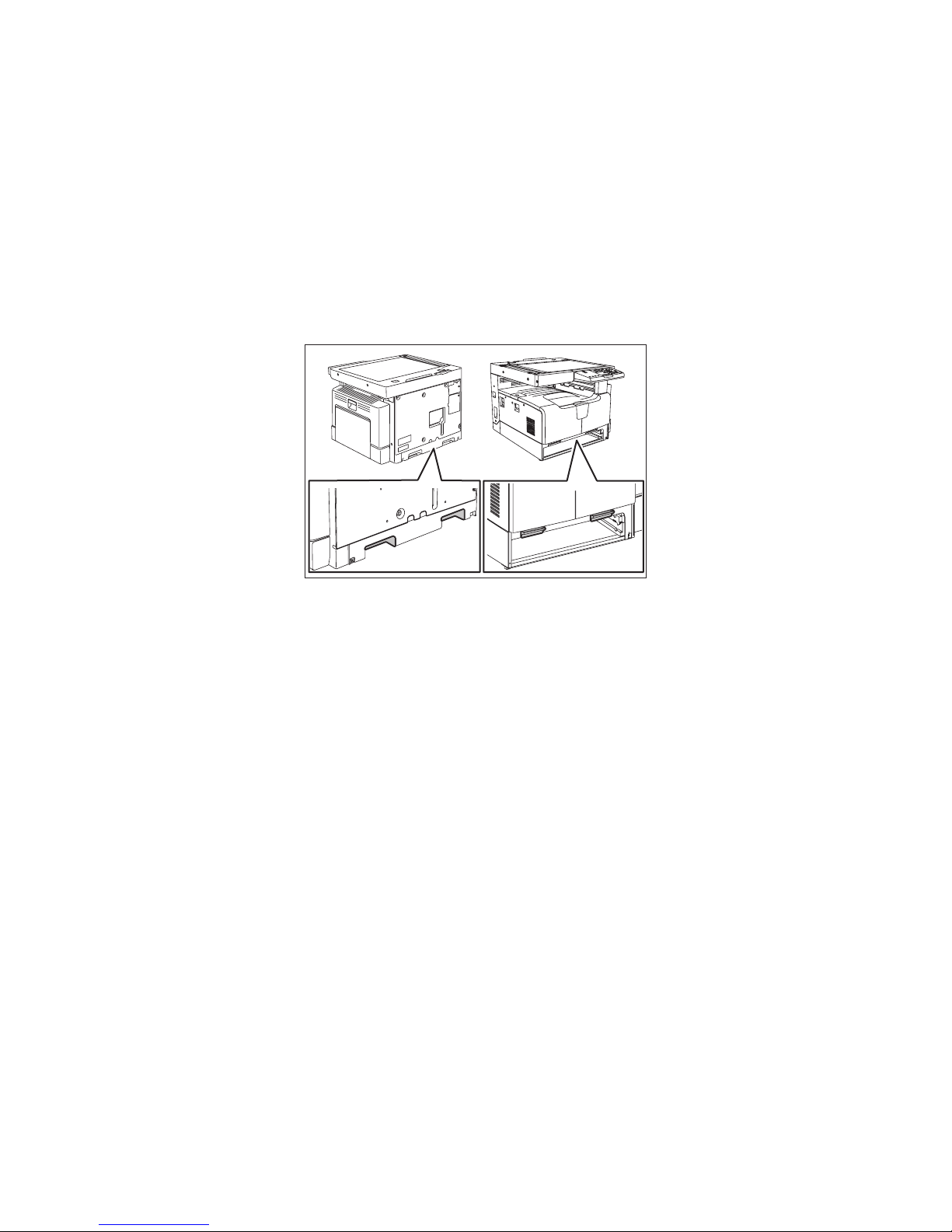

1) Transportation/Installation

- When transporting/installing the equipment, remove the drawer, employ two persons and be sure

to hold the positions as shown in the figure.The equipment is quite heavy and weighs approxi-

mately 34 kg (74.96 lb), therefore pay full attention when handling it.

- Be sure not to hold the movable parts or units (e.g. the control panel, ADU or RADF) when trans-

porting the equipment.

- Be sure to use a dedicated outlet with AC 110 V / 13.2 A, 115 V or 127 V / 12 A, 220-240 V or 240

V / 8 A for its power source.

- The equipment must be grounded for safety.

- Select a suitable place for installation. Avoid excessive heat, high humidity, dust, vibration and

direct sunlight.

- Provide proper ventilation since the equipment emits a slight amount of ozone.

- To insure adequate working space for the copying operation, keep a minimum clearance of 80

cm (32”) on the left, 80 cm (32”) on the right and 10 cm (4”) on the rear.

- The equipment shall be installed near the socket outlet and shall be easily accessible.

- Be sure to fix and plug in the power cable securely after the installation so that no one trips over

it.

- When the equipment is used after the option is removed, be sure to install the parts or the covers

which have been taken off so that the inside of the equipment is not exposed.

2) General Precautions at Service

- Be sure to turn the power OFF and unplug the power cable during service (except for the service

should be done with the power turned ON).

- Unplug the power cable and clean the area around the prongs of the plug and socket outlet once

a year or more. A fire may occur when dust lies on this area.

- When the parts are disassembled, reassembly is the reverse of disassembly unless otherwise

noted in this manual or other related documents. Be careful not to install small parts such as

screws, washers, pins, E-rings, star washers in the wrong places.

- Basically, the equipment should not be operated with any parts removed or disassembled.

- The PC board must be stored in an anti-electrostatic bag and handled carefully using a wristband

since the ICs on it may be damaged due to static electricity.

- Avoid expose to laser beam during service. This equipment uses a laser diode. Be sure not to

expose your eyes to the laser beam. Do not insert reflecting parts or tools such as a screwdriver

on the laser beam path. Remove all reflecting metals such as watches, rings, etc. before starting

service.

- Be sure not to touch high-temperature sections such as the exposure lamp, fuser unit, damp

heater and areas around them.

- Be sure not to touch high-voltage sections such as the chargers, transfer roller, developer, high-

voltage transformer, exposure lamp control inverter, inverter for the LCD backlight and power

supply unit. Especially, the board of these components should not be touched since the electric

charge may remain in the capacitors, etc. on them even after the power is turned OFF.

- Make sure that the equipment will not operate before touching potentially dangerous places (e.g.

rotating/operating sections such as gears, belts pulleys, fans and laser beam exit of the laser

optical unit).

- Be careful when removing the covers since there might be the parts with very sharp edges

underneath.

- When servicing the equipment with the power turned ON, be sure not to touch live sections and

rotating/operating sections. Avoid exposing your eyes to laser beam.

- Use designated jigs and tools.

- Use recommended measuring instruments or equivalents.

- Return the equipment to the original state and check the operation when the service is finished.

3) Important Service Parts for Safety

- The breaker, door switch, fuse, thermostat, thermofuse, thermistor, IC-RAMs including lithium

batteries, etc. are particularly important for safety. Be sure to handle/install them properly. If

these parts are short-circuited and their functions become ineffective, they may result in fatal

accidents such as burnout. Do not allow a short-circuit and/or do not use the parts not recom-

mended by Toshiba TEC Corporation.

Caution: Before using the wristband, unplug the power cable of the equipment and

make sure that there are no charged objects which are not insulated in the

vicinity.

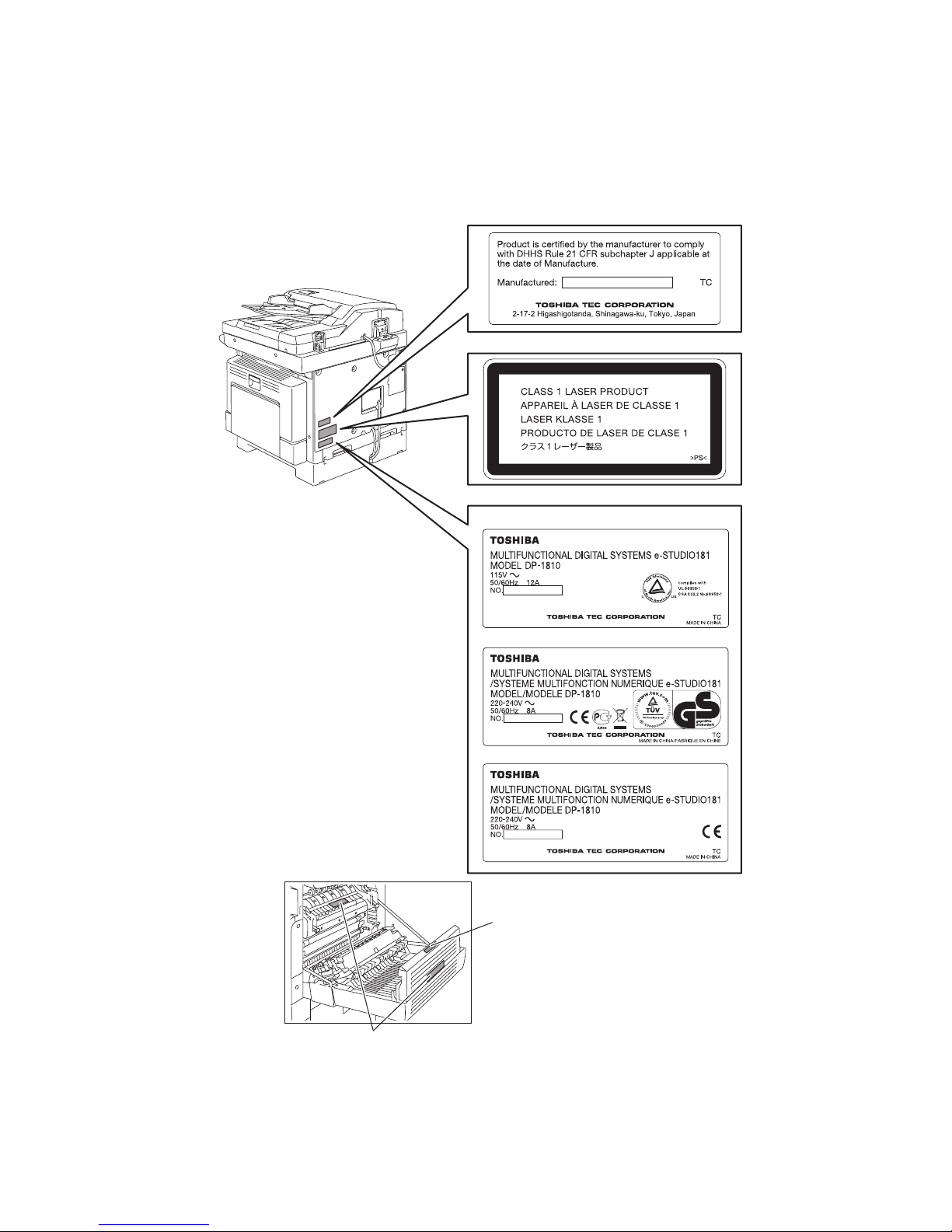

4) Cautionary Labels

- During servicing, be sure to check the rating plate and cautionary labels such as “Unplug the

power cable during service”, “CAUTION. HOT”, “CAUTION. HIGH VOLTAGE”, “CAUTION.

LASER BEAM”, etc. to see if there is any dirt on their surface and if they are properly stuck to the

equipment.

Certification label (For UC)

Explanatory label

Identification label

Warning for high-temperature areas (fuser unit)

Warning for high-temperature areas

(ventilation holes)

For UC

For EU

For others

5) Disposal of the Equipment, Supplies, Packing Materials, Used Batteries and IC-RAMs

- Regarding the recovery and disposal of the equipment, supplies, packing materials, used batter-

ies and IC-RAMs including lithium batteries, follow the relevant local regulations or rules.

Caution:

Dispose of used batteries and IC-RAMs including lithium batteries according to this manual.

Attention:

Se débarrasser de batteries et IC-RAMs usés y compris les batteries en lithium selon ce manuel.

Vorsicht:

Entsorgung der gebrauchten Batterien und IC-RAMs (inclusive der Lithium-Batterie) nach diesem Handbuch.

ALLEGEMEINE SICHERHEITSMASSNAHMEN IN BEZUG

AUF DIE WARTUNG FÜR e-STUDIO181/211

Die Installation und die Wartung sind von einem qualifizierten Service-

Techniker durchzuführen.

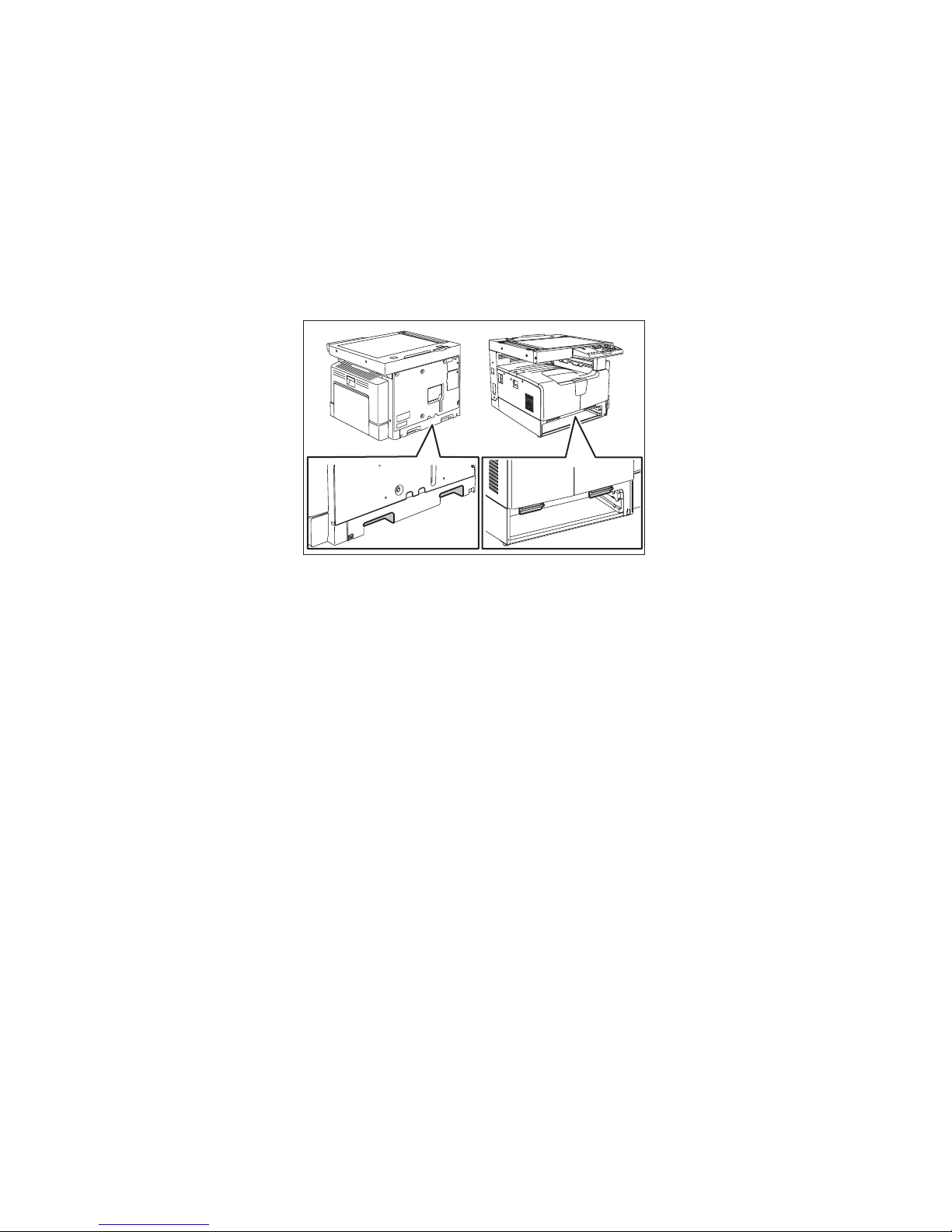

1) Transport/Installation

- Zum Transportieren/Installieren des Gerätes werden 2 Personen benötigt. Die Kassette zuerst

herausnehmen und nur an den in der Abbildung gezeigten Stellen tragen.

Das Gerät ist sehr schwer und wiegt etwa 34 kg; deshalb muss bei der Handhabung des Geräts

besonders aufgepasst werden.

- Beim Transportieren des Geräts nicht an den beweglichen Teilen oder Einheiten halten.

- Eine spezielle Steckdose mit Stromversorgung von AC 110 V / 13.2 A, 115 V oder 127 V / 12 A,

220-240 V / 8 A als Stromquelle verwenden.

- Das Gerät ist aus Sicherheitsgründen zu erden.

- Einen geeigneten Standort für die Installation wählen. Standorte mit zuviel Hitze, hoher Luft-

feuchtigkeit, Staub, Vibrieren und direkter Sonneneinstrahlung sind zu vermeiden.

- Für ausreichende Belüftung sorgen, da das Gerät etwas Ozon abgibt.

- Um einen optimalen Kopierbetrieb zu gewährleisten, muss ein Abstand von mindestens 80 cm

links, 80 cm rechts und 10 cm dahinter eingehalten werden.

- Das Gerät ist in der Nähe der Steckdose zu installieren; diese muss leicht zu erreichen sein.

- Nach der Installation muss das Netzkabel richtig hineingesteckt und befestigt werden, damit nie-

mand darüber stolpern kann.

2) Allgemeine Sicherheitsmassnahmen in bezug auf die Wartung

- Während der Wartung das Gerät ausschalten und das Netzkabel herausziehen (ausser Wartung,

die bei einem eingeschalteten Gerät, durchgeführt werden muss).

- Das Netzkabel herausziehen und den Bereich um die Steckerpole und die Steckdose die Umge-

bung in der Nähe von den Steckerzacken und der Steckdose wenigstens einmal im Jahr reini-

gen. Wenn Staub sich in dieser Gegend ansammelt, kann dies ein Feuer verursachen.

- Wenn die Teile auseinandergenommen werden, wenn nicht anders in diesem Handbuch usw

erklärt, ist das Zusammenbauen in umgekehrter Reihenfolge durchzuführen. Aufpassen, dass

kleine Teile wie Schrauben, Dichtungsringe, Bolzen, E-Ringe, Stern-Dichtungsringe, Kabel-

bäume nicht an den verkehrten Stellen eingebaut werden.

- Grundsätzlich darf das Gerät mit enfernten oder auseinandergenommenen Teilen nicht in

Betrieb genommen werden.

- Das PC-Board muss in einer Anti-elektrostatischen Hülle gelagert werden. Nur Mit einer Man-

schette bei Betätigung eines Armbandes anfassen, sonst könnte es sein, dass die integrierten

Schaltkreise durch statische Elektrizität beschädigt werden.

- Setzen Sie sich während der Wartungsarbeiten nicht dem Laserstrahl aus. Dieses Gerät ist mit

einer Laserdiode ausgestattet. Es ist unbedingt zu vermeiden, direkt in den Laserstrahl zu

blicken. Keine reflektierenden Teile oder Werkzeuge, wie z. B. Schraubendreher, in den Pfad des

Laserstrahls halten. Vor den Wartungsarbeiten sämtliche reflektierenden Metallgegenstände, wie

Uhren, Ringe usw., entfernen.

- Auf keinen Fall Hochtemperaturbereiche, wie die Belichtungslampe, die Fixiereinheit, die

Heizquelle und die umliegenden Bereiche, berühren.

- Auf keinen Fall Hochspannungsbereiche, wie die Ladeeinheiten, die Entwicklereinheit, den

Hochspannungstransformator, und das Netzgerät, berühren. Insbesondere sollten die Platinen

dieser Komponenten nicht berührt werden, da die Kondensatoren usw. auch nach dem Auss-

chalten des Geräts noch elektrisch geladen sein können.

- Vor dem Berühren potenziell gefährlicher Bereiche (z. B. drehbare oder betriebsrelevante Bere-

iche, wie Zahnräder, Riemen, Riemenscheiben, Lüfter und die Laseraustrittsöffnung der optis-

chen Lasereinheit) sicherstellen, dass das Gerät sich nicht bedienen lässt.

- Beim Entfernen von Abdeckungen vorsichtig vorgehen, da sich darunter scharfkantige Kompo-

nenten befinden können.

- Bei Wartungsarbeiten am eingeschalteten Gerät dürfen keine unter Strom stehenden, drehbaren

oder betriebsrelevanten Bereiche berührt werden. Nicht direkt in den Laserstrahl blicken.

- Ausschließlich vorgesehene Werkzeuge und Hilfsmittel verwenden.

- Empfohlene oder gleichwertige Messgeräte verwenden.

- Nach Abschluss der Wartungsarbeiten das Gerät in den ursprünglichen Zustand zurück

versetzen und den einwandfreien Betrieb überprüfen.

3) Sicherheitsrelevante Wartungsteile

- Der Leistungsschutzschalter, der Türschalter, die Sicherung, der Thermostat, die Ther-

mosicherung, der Thermistor, die IC-RAMs einschließlich der Lithiumakkus usw. sind besonders

sicherheitsrelevant. Sie müssen unbedingt korrekt gehandhabt und installiert werden. Wenn

diese Teile kurzgeschlossen und funktionsunfähig werden, kann dies zu schwerwiegenden

Schäden, wie einem Abbrand, führen. Kurzschlüsse sind zu vermeiden, und es sind auss-

chließlich Teile zu verwenden, die von der Toshiba TEC Corporation empfohlen sind.

Vorsicht: Vor Benutzung der Manschette der Betätigung des Armbandes, das Netzkabel

des Gerätes herausziehen und prüfen, dass es in der Nähe keine geladenen

Gegenstände, die nicht isoliert sind, gibt.

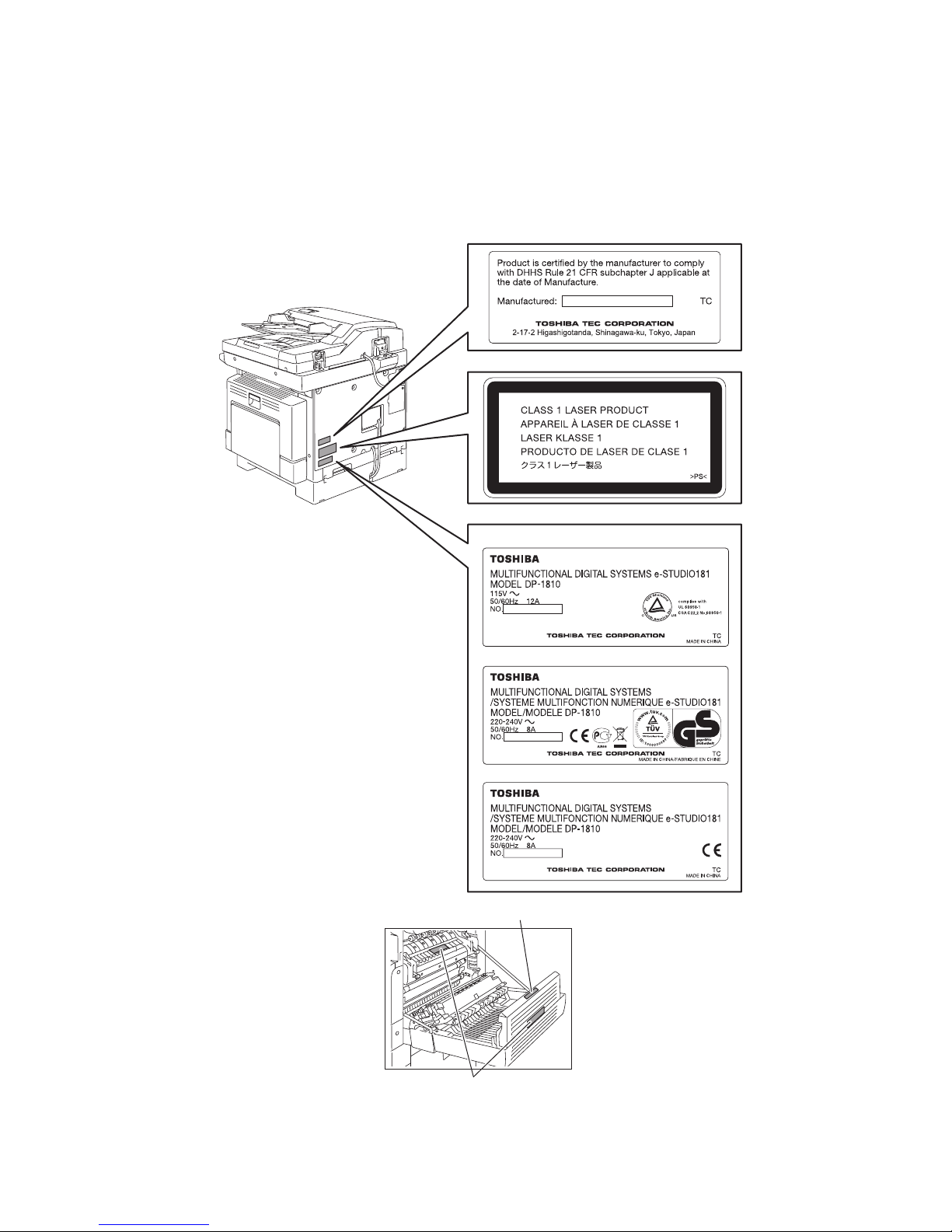

4) Warnetiketten

- Im Rahmen der Wartung unbedingt das Leistungsschild und die Etiketten mit Warnhinweisen

überprüfen [z. B. „Unplug the power cable during service“ („Netzkabel vor Beginn der Wartung-

sarbeiten abziehen“), „CAUTION. HOT“ („VORSICHT, HEISS“), „CAUTION. HIGH VOLTAGE“

(„VORSICHT, HOCHSPANNUNG“), „CAUTION. LASER BEAM“ („VORSICHT, LASER“) usw.],

um sicherzustellen, dass sie nicht verschmutzt sind und korrekt am Gerät angebracht sind.

Certification label (For UC)

Explanatory label

Identification label

Warning for high-temperature areas (fuser unit)

Warning for high-temperature areas (ventilation holes)

For UC

For EU

For others

5) Entsorgung des Geräts, der Verbrauchs- und Verpackungsmaterialien, alter Akkus und IC-RAMs

- In Bezug auf die Entsorgung und Wiederverwertung des Geräts, der Verbrauchs- und Verpack-

ungsmaterialien, alter Akkus und IC-RAMs, einschließlich Lithiumakkus, sind die einschlägigen

nationalen oder regionalen Vorschriften zu befolgen.

Caution:

Dispose of used batteries and IC-RAMs including lithium batteries according to this manual.

Attention:

Se débarrasser de batteries et IC-RAMs usés y compris les batteries en lithium selon ce manuel.

Vorsicht:

Entsorgung der gebrauchten Batterien und IC-RAMs (inclusive der Lithium-Batterie) nach diesem Handbuch.

Autres manuels pour e-STUDIO181

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Toshiba Imprimante tout-en-un

Toshiba

Toshiba e-STUDIO 2020c Manuel utilisateur

Toshiba

Toshiba e-STUDIO203 Manuel utilisateur

Toshiba

Toshiba E-STUDIO 232 Manuel utilisateur

Toshiba

Toshiba e-STUDIO287CS Manuel utilisateur

Toshiba

Toshiba E-STUDIO 3500C Mode d’emploi

Toshiba

Toshiba E-STUDIO600 Manuel utilisateur

Toshiba

Toshiba e-STUDIO400P Manuel de programmation

Toshiba

Toshiba E1-17063A Manuel utilisateur

Toshiba

Toshiba e-STUDIO 257 Manuel utilisateur

Toshiba

Toshiba E-Studio167 Manuel utilisateur

Toshiba

Toshiba e-Studio 350 Manuel utilisateur

Toshiba

Toshiba e-Studio 60F Manuel utilisateur

Toshiba

Toshiba e-STUDIO Instructions d'installation et d'entretien

Toshiba

Toshiba e-STUDIO287CS Manuel utilisateur

Toshiba

Toshiba e-STUDIO2820C Comment utiliser

Toshiba

Toshiba E-STUDIO2000AC Manuel utilisateur

Toshiba

Toshiba e-STUDIO6550c Series Manuel utilisateur

Toshiba

Toshiba E-STUDIO2500AC Manuel utilisateur

Toshiba

Toshiba E-STUDIO 2020AC Mode d'emploi

Toshiba

Toshiba E-STUDIO202S Manuel utilisateur

Toshiba

Toshiba e-studio 901 Manuel utilisateur

Toshiba

Toshiba E-studio18 Manuel utilisateur

Toshiba

Toshiba e-STUDIO3511 Comment utiliser

Toshiba

Toshiba E-studio5540c Instructions originales

Manuels Imprimante tout-en-un populaires d'autres marques

Triumph Adler

Triumph Adler DC 2016 Manuel

Epson

Epson WorkForce WF-2510 Guide de l'utilisateur

Epson

Epson Stylus Scan 2000 Manuel d'installation et d'exploitation

Epson

Epson PictureMate Snap PM 240 Mode d’emploi

Konica Minolta

Konica Minolta bizhub C35 Manuel utilisateur

Brother

Brother MFC-J430w Manuel utilisateur

Konica Minolta

Konica Minolta BIZHUB 558 Manuel utilisateur

Lexmark

Lexmark MX710 Series Manuel

Brother

Brother MFC-9760 Manuel utilisateur

Lexmark

Lexmark XC8155 Manuel utilisateur

Lexmark

Lexmark X642E Manuel utilisateur

Sharp

Sharp MX-2310U Mode d’emploi

Aficio

Aficio 200 Manuel utilisateur

Canon

Canon ImageCLASS 2300 Manuel

Ricoh

Ricoh Pro C900 Manuel utilisateur

Lexmark

Lexmark X925 Manuel utilisateur

Brother

Brother Business Smart MFC-J4510dw Manuel utilisateur

Epson

Epson Stylus CX8400 Series Manuel utilisateur

Toshiba e-STUDIO181 Comment utiliser

Manuels Imprimante tout-en-un populaires d'autres marques
