Будьте осторожны при обращении с пильным полотном и при его монтаже.
Убедитесь, что обрабатываемый материал зафиксирован соответствующим образом и в нужном
положении, а также задана необходимая глубина распила.
Убедитесь, что пильное полотно установлено под требуемым углом по отношению к обрабатываемому
материалу.
Внимание: для большей эффективности держите пильное полотно в горизонтальном положении. Во
время работы нельзя перегружать полотно.

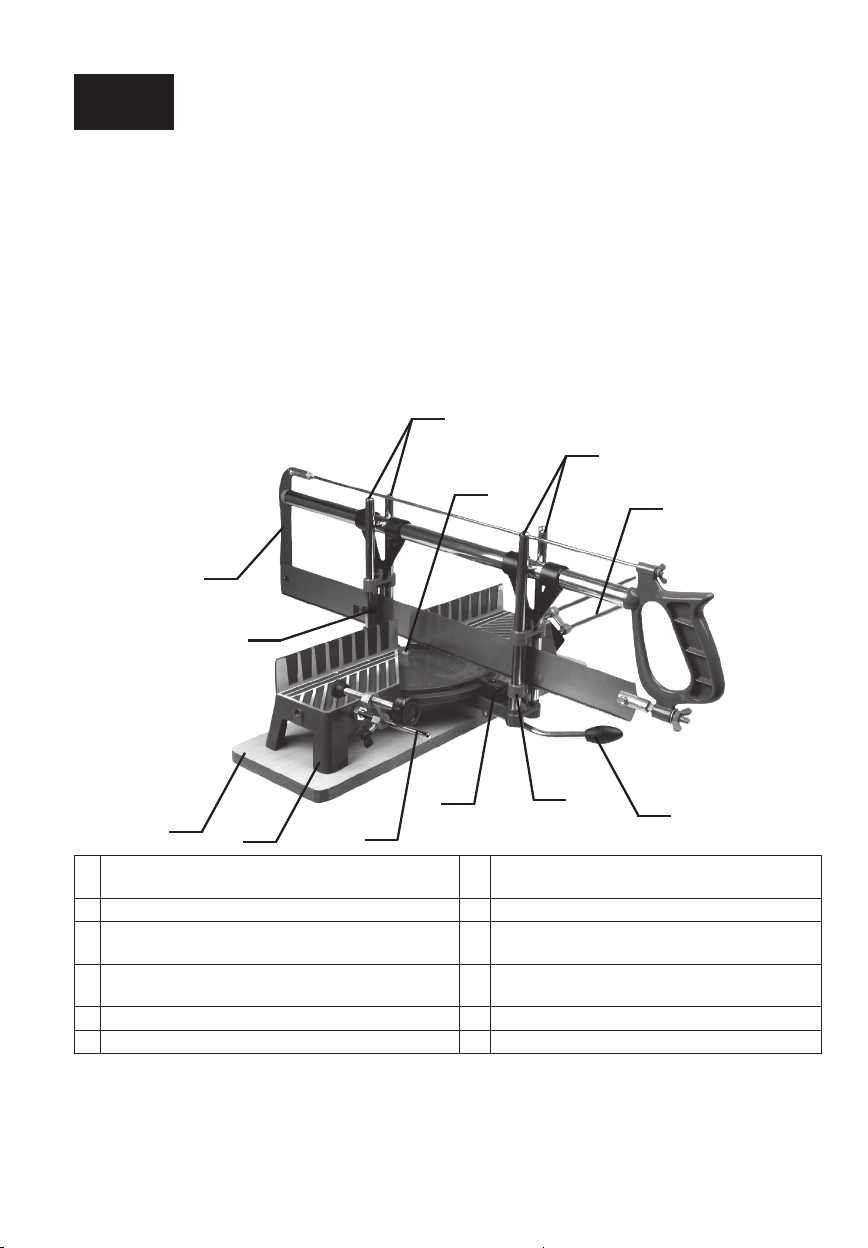

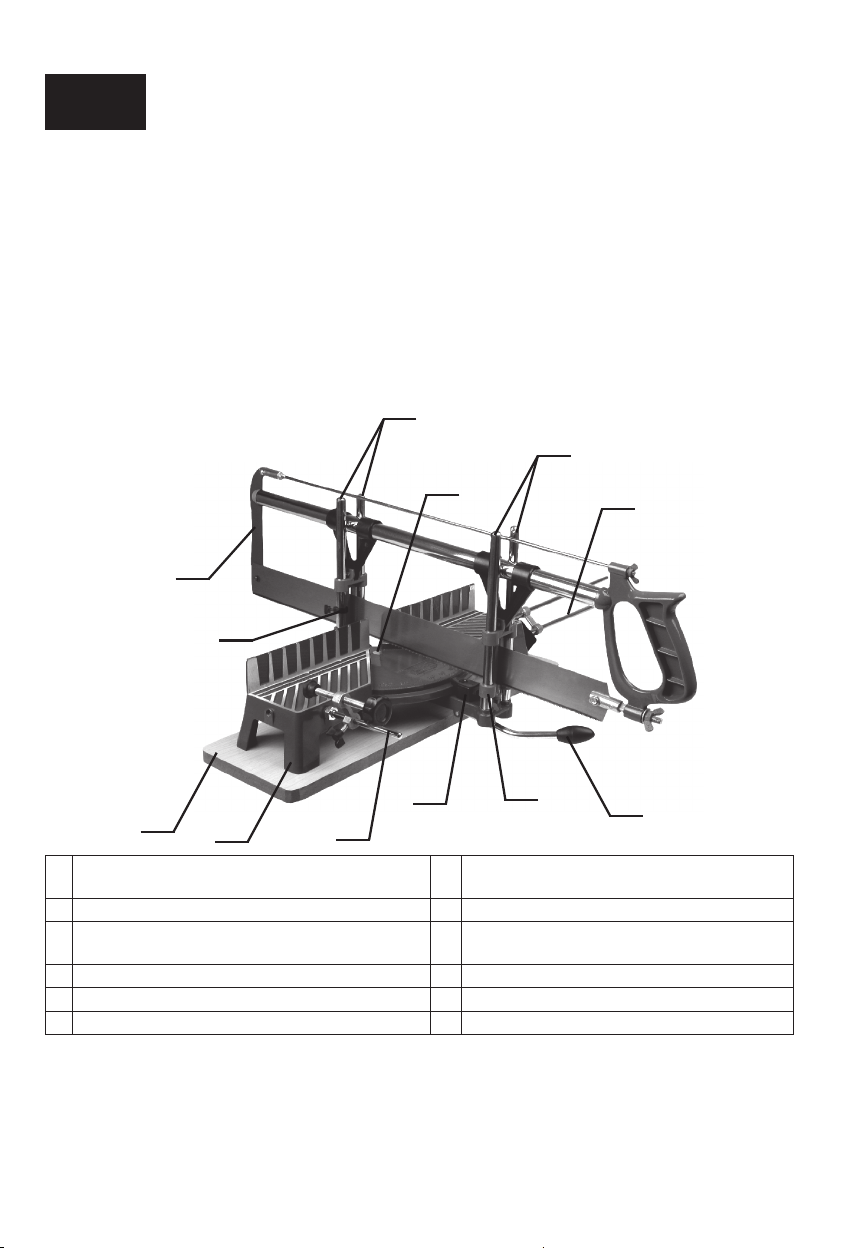

Инструкция по сборке механического поворотного стусла
1. Прикрепите основание (2) к алюминиевому столу механического стусла (1) с помощью четырех шурупов.
2. Поставьте рычаг регулировки угла распила (4) в центральное положение в нижней части алюминиевого
стола механического стусла (1).
3. С помощью деревянного или пластмассового молотка вставьте центральный стержень поворотной
каретки (11) в отверстие в столе механического стусла (1), продевая через рычаг регулировки угла
распила (4).
4. Ввинтите два крепежных шурупа центрального стержня поворотной каретки (11) в стол механического
стусла (1), фиксируя положение центрального стержня поворотной каретки (11). Стержень выполняет
функцию оси, позволяя перемещаться рычагу по дуге, благодаря чему можно легко задать нужный угол
распила.
5. Прикрепите указатель угла распила (9) к блоку регулировки угла распила (4), вставляя два пластмассовых
колышка, торчащих в нижней части указателя угла (9), в отверстия, расположенные в верхней части
рычага регулировки угла распила.
6. Прикрепите направляющие стержни (5) к рычагу регулировки угла распила (4)
7. Наденьте два кольца регулировки глубины распила (7), один на переднюю, а второй на заднюю часть
каждого блока направляющих стержней (5).
8. Прикрепите раму механического поворотного стусла с пильным полотном (3) к столу механического
стусла (1), надевая вертикальные направляющие (6) на направляющие стержни (5).
Регулировка угла распила (горизонтальная плоскость и глубина распила)
●Чтобы задать угол распила, следует поднять рычаг регулировки угла распила (4) и поворачивать в
бок до момента получения соответствующего угла. В нижней части стола механического стусла (1)
находится ряд углублений, в которые попадает механизм рычага. Углубления расположены под чаще
всего используемыми углами, что облегчает быструю настройку требуемого положения. Кроме того,
можно задать произвольный угол распила, тогда не нужно ждать, чтобы сработал механизм рычага, т.е.
попал в одно из отверстий.
●Стусло имеет два зажима (10), которые предназначены для фиксации обрабатываемого материала
на время работы. Ввинтите стержень зажима в одно из отверстий стола механического стусла (1) и
затяните фиксирующую гайку. Закрепляя материал, пользуйтесь крепежным винтом. Зажимы (10)
можно закреплять с каждой стороны – в горизонтальном положении в передней части стола или в
четырех вертикальных положениях в задней части стола.
●Регулируемый ограничитель глубины (8) можно прикреплять к каждому концу стола механического
стусла, что позволяет быстро резать материал на куски одинаковой длины.
●С помощью колец (7), прикрепленных к направляющим стержням, можно регулировать глубину
распила. Для этого ослабьте шуруп в корпусе кольца, а затем поднимите или опустите его на требуемое
расстояние. В конце затяните шурупы (будьте осторожны, не затягивайте чрезмерно).
