Thule Pack ’n Pedal™Panniers

Instructions

Large Adventure

Touring Pannier

Commuter Pannier

Small Adventure

Touring Pannier

Urban Tote

WARNINGS/LIMITATIONS

Do not exceed the rack's

weight limit.

ADVERTENCIAS/LIMITACIONES

No supere el límite de peso del

portaequipajes.

CONSIGNES DE

SÉCURITÉ / LIMITES

Ne dépassez pas le poids

maximum du porte-bagages.

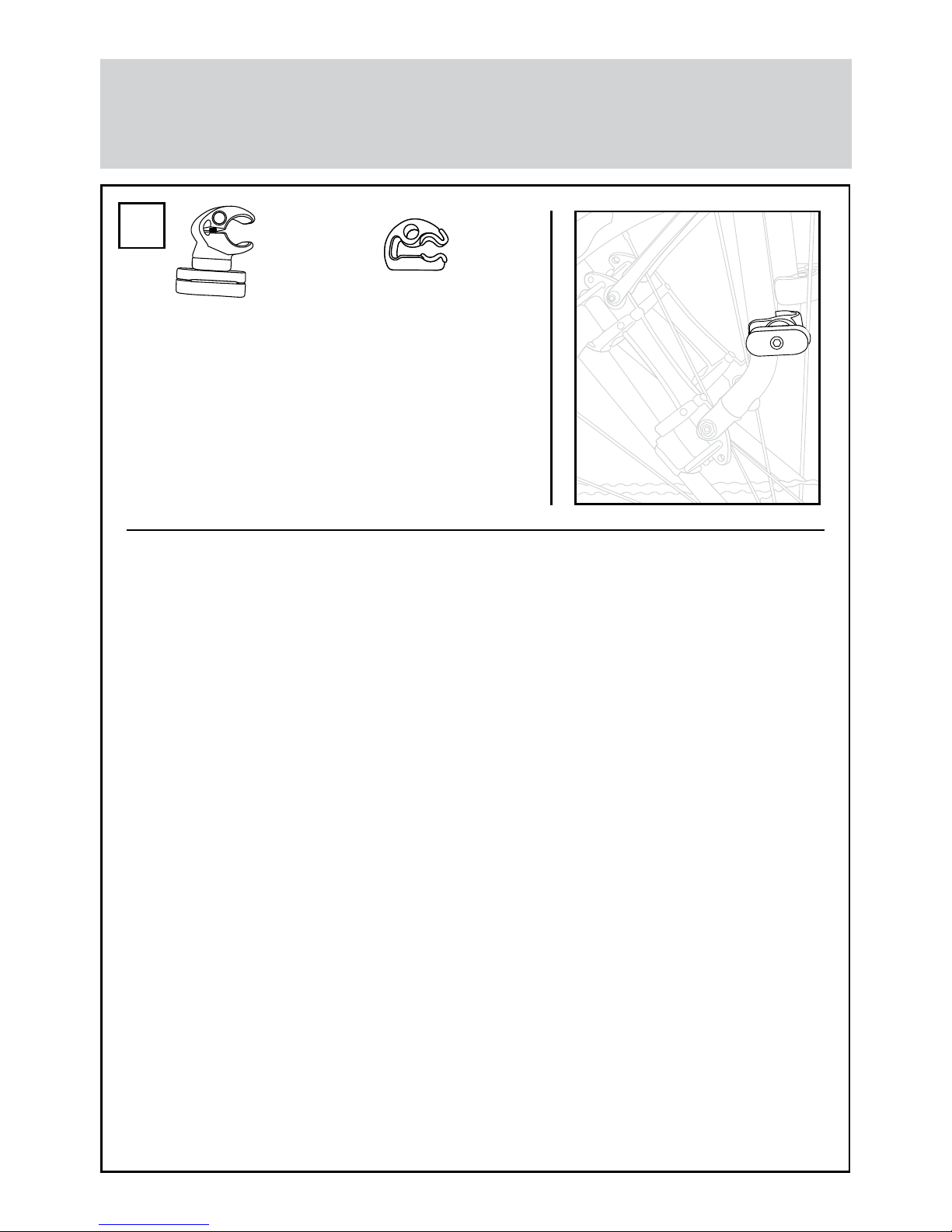

x 2

12mm Hook

Gancho de

12 mm

Crochet

12 mm

x 1

Magnetic Attachment Bracket for

Thule Tour and Sport Racks

Soporte de ﬁjación magnético

para portaequipajes Thule Tour

y Sports

Support magnétique pour

porte-bagages Tour et

Sport Thule

x 1

Rack Adapter

Bracket

Adaptador de

portaequipajes

Soporte

Adaptateur

pour porte-

bagages

Press both thumbs ﬁrmly in

the TOP CORNERS of Blade.

Presione con fuerza con los

pulgares sobre los ÁNGULOS

SUPERIORES de la placa.

Appuyer fermement avec les

deux pouces sur les COINS

SUPÉRIEURS de la lame.

In most cases, the helix hooks

will work right o the shelf.

However, if adjustment of the

helix hooks is needed in order

to ﬁt certain racks: use a pen

or similar item to depress

the button, to allow the hook

block to slide left or right to

allow the correct positioning

of the hooks relative to the

rack and pannier position

required.

En la mayoría de los casos

los ganchos helicoidales

funcionarán correctamente tal

como están.

No obstante, si es

necesario ajustar los

ganchos helicoidales para

determinados portaequipajes,

proceda del modo siguiente:

con un bolígrafo o un objeto

similar, presione el botón para

que el gancho se desplace

a la izquierda o a la derecha

y se sitúe en la posición

correcta en relación con

la posición requerida del

portaequipajes y la alforja.

Dans la plupart des cas,

les crochets hélicoïdaux

fonctionnent correctement

dans leur position en sortie

d’usine.

Toutefois, si un réglage des

crochets hélicoïdaux s’avère

nécessaire pour permettre

le montage sur certains

porte-bagages :  l’aide d’un

stylo, ou d’un objet du même

type, appuyer sur le bouton

et déplacer les crochets vers

la gauche ou la droite jusqu’à

ce qu’ils soient positionnés

correctement en fonction

du porte-bagages et des

sacoches désirés.

ROTATE and use thumbs

to ﬁrmly locate the Blade in

the OPEN position. You will

hear it CLICK in the correct

position.

GIRE y utilice los pulgares

para situar con ﬁrmeza la

placa en posición ABIERTA.

Oirá un CHASQUIDO en la

posición correcta.

Faire PIVOTER la lame et,

avec les pouces, la bloquer

en position OUVERTE. On

doit entendre un DÉCLIC

quand elle est dans la bonne

position.

To install onto a rack release the blue pull tab

from its position within the blade….

Para la instalación en un portaequipajes,

suelte la pestaña azul de su posición

en la placa….

Pour monter sur un porte-bagages,

dégager la tirette bleue de sa

position dans la lame…

Pull vertically until the two helix hooks

rotate 45 degrees and are positioned

with both slots in alignment ready to

be mounted to the rack rail.

Tire verticalmente hasta que los dos ganchos

helicoidales giren 45 grados y se sitúen con

las dos ranuras alineadas para acoplarlos a

la guía del portaequipajes.

La tirer à la verticale jusqu’à ce que les deux

crochets hélicoïdaux aient pivoté de 45°

et que leurs ouvertures soient alignées et

prêtes à être montées sur a barre du

porte-bagages.

A B

5EN

- While holding the vertical tension on the

blue tab (keeping the slots horizontal)…

place the pannier hooks onto the rack rail

and release.

Mientras sostiene la pestaña azul tensada

verticalmente (manteniendo las ranuras

horizontales), coloque los ganchos de

la alforja en la guía del portaequipajes y

suelte.

Tout en maintenant une tension verticale

sur la tirette bleue (pour maintenir les

ouvertures horizontales), poser les

crochets des sacoches sur la barre du

porte-bagages, puis relâcher la tirette.

Once released the helix hooks will

automatically rotate back 45 degrees

and come to rest on the rack rail as

shown left.

Cuando suelte, los ganchos helicoIdales

girarán automáticamente 45 grados

hacia atrás e irán a apoyarse sobre

la guía del portaequipajes, como se

muestra a la izquierda.

- Une fois relâchés, les crochets

hélicoïdaux pivotent automatiquement

de 45° vers l’arrière et reposent ainsi

sur la barre du porte-bagages, comme

illustré à gauche.

To remove the panniers from the rack pull

the blue pull tab vertically until the two helix

hooks are horizontal and can be removed

from the rack rail.

- Para retirar las alforjas del portaequipajes,

tire verticalmente de la pestaña azul hasta

que los dos ganchos helicoidales se sitúen en

posición horizontal y se puedan extraer de la

guía del portaequipajes.

Pour déposer les sacoches du rail, tirer

verticalement sur la tirette bleue jusqu’à ce

que les deux crochets hélicoïdaux soient

horizontaux de manière à les désolidariser

de la barre du porte-bagages.

Park the blue pull tab within

the aluminium blade, by

folding as shown and lodging

the “T” handle into the upper

edge of blade as shown

above.

Guarde la pestaña azul en

el interior de la placa de

aluminio plegándola como se

muestra y alojando el tirador

en “T” en el borde superior

de la placa, como se muestra

más arriba.

- Ranger la tirette bleue dans

la lame en aluminium, et la

replier comme indiqué en

mettant la poignée en « T

» dans le rebord supérieur

de la lame comme indiqué

ci-dessus.

A B

- Fitting THULE panniers to

other rack brands with larger

12mm diameter rails.

Your pannier is supplied

with two extra 12mm

hooks as shown

below.

- Montaje de alforjas THULE

en portaequipajes de otras

marcas con guías de 12 mm de

diámetro.

Con la alforja se suministran dos

ganchos adicionales de 12 mm,

como se muestra más abajo.

- Montage des sacoches

THULE sur des porte-bagages

d’autres marques ayant des

barres de 12 mm de diamètre.

Votre sacoche est fournie avec

deux crochets supplémentaires

de 12 mm, comme indiqué ci-

dessous.

Once the blue tab has been

parked as shown, use both

thumbs to press in the lower

corners, to rotate the blade

180 degress, placing the

hooks within the blade and

leaving the aluminium blade

ﬂush with the back of the

pannier.

Cuando haya guardado

la pestaña azul como se

muestra, presione con los

pulgares sobre los ángulos

inferiores para girar la placa

180 grados y situar los

ganchos dentro de la placa

de aluminio, la cual deberá

quedar nivelada con la parte

posterior de la alforja.

Une fois la tirette bleue

rangée comme indiqué,

appuyer avec les pouces sur

les coins inférieurs de la lame

pour la faire pivoter sur 180°,

pour rentrer les crochets de

manière à ce que l’arrière de

la lame en aluminium soit au

même niveau que le dos de la

sacoche.

Remove the M6 screw using

a 4mm Allen Key. Withdraw

the 10mm hook by pulling

straight out.

Extraiga el tornillo M6 con

una llave Allen de 4 mm.

Extraiga el gancho de 10 mm

tirando en línea recta hacia

fuera.

Retirer la vis de 6 mm à l’aide

d’une clef Allen de 4 mm.

Extraire le crochet de 10 mm

en le tirant bien droit.

x 2

EN 12mm Hook

ES Gancho de 12 mm

FR Crochet de 12 mm

Depress the small button

to allow the hooks to slide

together to gain a workable

length of cable for ﬁtting the

new 12mm hook to.

Presione el botón pequeño

para que los ganchos se

desplacen juntos y obtener

una longitud de cable

adecuada para colocar el

nuevo gancho de 12 mm.

Appuyer sur le petit bouton

pour pouvoir rapprocher les

crochets, aﬁn de disposer

d’une longueur de câble

susante pour la pose du

crochet de 12 mm.

Place the cable, spring and

ferrel in position on the back

of the hook as shown.

Coloque el cable, el muelle y

el herraje en su ubicación en

la parte posterior del gancho,

como se muestra.

Mettre le câble, le ressort et

l’embout à l’arrière du crochet,

comme indiqué.

Use your thumb to keep

pressure on the spring

ferrel, while you turn the

hook over and place into the

hook body, carefully aligning

the ferrel into the cylindrical

slot in the body. Once lining

up apply pressure to place

the hook fully down within

the body.

Mantenga presionado el

herraje del muelle con el

pulgar mientras gira el

gancho y lo sitúa en su

emplazamiento alineando

bien el herraje en la ranura

cilíndrica del emplazamiento.

Cuando esté alineado,

presione para introducir

a fondo el gancho en su

emplazamiento.

- Tout en appuyant avec

le pouce sur le ressort

de l’embout, retourner le

crochet et le mettre dans son

embase, en veillant à aligner

l’embout dans son logement

cylindrique dans l’embase.

Quand il est aligné, appuyer

pour emboîter le crochet à

fond dans son embase.

Replace the M6 screw and

spring washer back into the

hook and tighten to 2.5Nm.

Readjust the hook blocks

within the aluminum blade

to suit your rack and pannier

positional requirements.

The 12mm hook set-up

is complete.

Vuelva a colocar el tornillo

M6 y la arandela elástica en

el gancho y apriete el tornillo

2,5 Nm. Reajuste la posición

de los ganchos dentro de

la placa de aluminio para

adaptarla a la posición

deseada del portaequipajes

y de la alforja. La instalación

de los ganchos de 12 mm ya

está lista.

Remettre la vis et la rondelle-

frein de 6 mm dans le crochet,

et serrer à 2,5 N.m. Refaire

le réglage d’écartement des

corps de crochets sur la lame

en aluminium en fonction de

votre porte-bagages et de la

position désirée des sacoches.

La pose des crochets de 12

mm est terminée.

- Thule Pack ’n Pedal –

Magnet installation.

- Thule Pack ’n Pedal, instalación

del imán.

Pose de l’aiment du système

Pack’n Pedal Thule.

Use a 4mm allen key to

install Magnetic Attachment

Bracket on Thule Tour Rack.

For smaller diameter racks

use Rack Adapter Bracket.

Remove magnet from Thule

Bracket with 4mm Allen

key and attach to Adapter

Bracket.

Utilice una llave Allen de 4

mm para instalar el soporte

de ﬁjación magnético en el

portaequipajes de viaje Thule.

Para portaequipajes de menor

diámetro utilice el soporte del

adaptador de portaequipajes.

Retire el imán del soporte

Thule con la llave Allen de

4 mm y fíjelo al soporte del

adaptador.

Poser le support magnétique

sur le porte-bagages

Tourisme Thule à l’aide d’une

clef Allen de 4 mm.

Pour les porte-bagages

conçus avec des tubes d’un

diamètre inférieur, utiliser

l’adaptateur de support.

Retirer l’aimant du support

Thule à l’aide d’une clef Allen

de 4 mm et ﬁxer celui-ci à

l’adaptateur.

x 1

Magnetic Attachment

Bracket

Soporte de ﬁjación

magnético

Support magnétique

x 1

Rack Adapter Bracket

Soporte del adaptador

de portaequipajes

Adaptateur de support

pour porte-bagages

Ce manuel convient aux modèles suivants

Autres manuels Thule Accessoires pour vélos

Thule

Thule ROUND TRIP SPORT Manuel utilisateur

Thule

Thule 100050 Manuel utilisateur

Thule

Thule 9027 Manuel utilisateur

Thule

Thule 100061 Manuel utilisateur

Thule

Thule RideAlong Manuel utilisateur

Thule

Thule Yepp Nexxt Maxi Manuel utilisateur

Thule

Thule Sidearm 594XT Manuel utilisateur

Thule

Thule Chariot Cougar 1 Manuel utilisateur

Thule

Thule Pack ’n Pedal Tour Rack 100016 Manuel utilisateur

Thule

Thule RideAlong Lite 100109 Manuel utilisateur

Thule

Thule EuroWay 920 Manuel utilisateur

Thule

Thule HangOn 974 Manuel utilisateur

Thule

Thule Chariot Chinook 1 Manuel utilisateur

Thule

Thule Freeride 530 Manuel utilisateur

Thule

Thule Chariot Manuel utilisateur

Thule

Thule 100103 Manuel utilisateur

Thule

Thule Cadence Manuel utilisateur

Thule

Thule coaster xt Manuel utilisateur

Thule

Thule 982 Manuel utilisateur

Thule

Thule Yepp Mini Manuel utilisateur

Thule

Thule FreeRide 532 Manuel utilisateur

Thule

Thule Chariot Cross 1 Manuel utilisateur

Thule

Thule Yepp Maxi Easyfit 12020211 Manuel utilisateur

Thule

Thule 9031XT Manuel de l'opérateur

Manuels Accessoires pour vélos populaires d'autres marques

Sigma

Sigma BC 16.16 Manuel utilisateur

Playcore

Playcore Dero Setbacks Manuel utilisateur

VDO Cyclecomputing

VDO Cyclecomputing x3dw Manuel utilisateur

Cateye

Cateye RAPID X2 Manuel utilisateur

buratti meccanica

buratti meccanica Clorofilla Trail Manuel utilisateur

Shimano

Shimano SG-8R20 Mode d'emploi

BOB

BOB YAK Manuel utilisateur

APLIC

APLIC 303303/20190717TW012 Manuel utilisateur

SRAM

SRAM AXS BlipBox Manuel utilisateur

Garmin

Garmin EDGE 500 Manuel utilisateur

Shimano

Shimano FD-RX810 Manuel utilisateur

Cateye

Cateye V2C - Manuel d'instructions

KMART

KMART 43115907 Manuel utilisateur

SIGMA SPORT

SIGMA SPORT Buster 2000 Manuel utilisateur

NVO Components

NVO Components STEM Manuel utilisateur

DAXYS

DAXYS BP188 Manuel utilisateur

XLC

XLC BV-W17 Manuel utilisateur

Deda Elementi

Deda Elementi SUPERBOX Manuel utilisateur
