Texas KP500 Manuel utilisateur

KP 500

Dansk

DK Betjeningsvejledning

GB User manual

Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 10.1

Tel. +45 6395 5555 - www.texas.dk - post@texas.dk

Dansk

Tekniske specifikationer ..................................................................................................2

Sikkerhedsforskrifter........................................................................................................3

Monterings- og betjeningsvejledning...............................................................................3

Montering af håndtag.......................................................................................................4

Sideudkaster / bioklip ......................................................................................................5

Højdejustering .................................................................................................................5

Start og stop af motor......................................................................................................6

Luftfilteret.........................................................................................................................6

Olieskift............................................................................................................................7

Tændrør...........................................................................................................................7

Opbevaring og vedligeholdelse .......................................................................................8

Garantibestemmelser ......................................................................................................8

Tekniske specifikationer

Model KP 500

Klippebredde 50 cm

Højdejustering 5 positioner 20-75 mm

Klippeskjold Stål

Klippesystem Combi (bioklip og sideudkast)

Fremdrift Skub

Motor TG475 (139 cc)

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk

Efter registrering kan Texas give dig en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information

til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan

Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside

www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste

forhandler. Du finder forhandlerliste på www.texas.dk

Sikkerhedsforskrifter

•Unge under 18 år må ikke benytte rotorklipperen.

•Bær altid stramtsiddende fodtøj under klipningen.

•Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du arbejder

med maskinen.

•Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed (f.eks.

klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.

•Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før du klipper

den.

•Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den bagover,

så knivene vender bort fra kroppen.

•Når knivene kører, må du under ingen omstændigheder stikke hænder eller fødder

ind under klippeskjoldet.

•Motoren skal stoppes, når klippehøjden justeres.

•Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når motoren er

stoppet.

•Stop altid motoren når klipperen ikke bruges.

•Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen startes. Gå

mindst 3 meter væk fra brændstofbeholderen og påfyldningsstedet før maskinen

startes. Fyld aldrig brændstof på en varm motor. Vent til den er afkølet. Brug af åben

ild i nærheden af påfyldningsstedet er forbudt.

•Når rotorklipperen transporteres, skal motoren være stoppet, og knivene stå stille.

•Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.

•Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride det

omdrejningstal, der er angivet på typeskiltet.

•Lad aldrig maskinen køre i et rum med dårlig ventilation.

•Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen. Brug altid

arbejdshandsker, når du arbejder med kniven.

•Slibning af kniven skal være ensartet (begge sider slibes) for at undgå vibrationer i

klipningen. Er kniven stødt på en forhindring, bør du lade en fagmand efterse den.

Har kniven fået beskadigelser, kan det betale sig at udskifte den med en ny.

•Benyt kun originale reservedele.

Monterings- og betjeningsvejledning

Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer. Disse

omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når

knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver

fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du opsamler din plæneklipper.

Bemærk: Der er ikke gashåndtag på denne model !

Identifikation af dele

Montering af håndtag

•Sæt det nederste håndtag fast med de medfølgende bolte. Løft dernæst det øverste

håndtag op i rette position. Nu behøver du blot at stramme de to vingemøtrikker (3),

som holder øverste og nederste håndtag sammen.

•Monter hjulene med de medfølgende møtrikker. Monter den røde navkapsel.

A. Håndtag

B. Startsnor

C. Olieprop / Oliepåfyldning

D. Tændrørshætte

E. Sideudkaster / combi

F. Benzinpåfyldning

G. Luftfilter

H. Primer

I. Navkapsel

J. Højdejustering

Håndtag

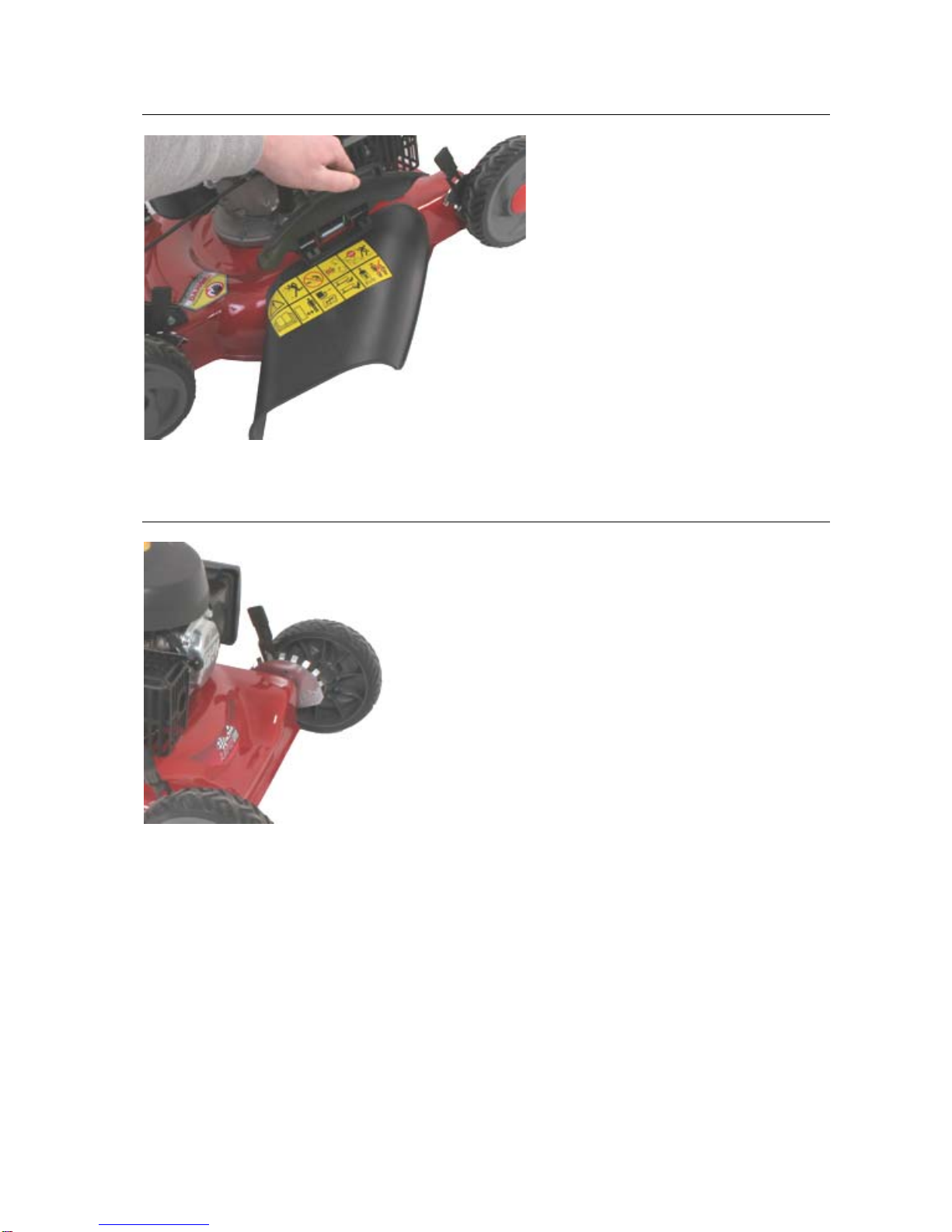

Sideudkaster / bioklip

Højdejustering

Vil du køre med sideudkaster,

monter da skærmen som vist.

Hvis skærmen ikke monteres,

kører maskinen som bioklipper.

Det vil sige at græsset klippes i

mindre stykker, og derved giver

naturlig gødning til græsplænen.

Juster klippehøjden på højdejusteringen på alle fire

hjul, indtil en passende klippehøjde er fundet.

Start og stop af motor

HUSK: Kontroller altid motorolie før start!

Olieniveauet skal altid være mellem min. og max. på oliepinden.

Efterfyld med SAE-30 olie.

Brug kun blyfri 95 oktan brændstof å motoren. Overfyld aldrig tanken.

•Pump primerbolden (A) ifølge skemaet herunder før hver start:

•Træk håndtaget (B), der løsner knivbremsen, ind til styrehåndtaget, og træk i

startsnoren. Før altid startsnoren tilbage til motoren.

Håndtaget (B) skal være trukket ind til styrehåndtaget så længe der arbejdes med

maskinen. Slippes håndtaget, stopper motoren (og dermed også kniven) i løbet af 5

sekunder.

Temperatur Pres

> 0°C 2-3

> 0°- 10°C 1-2

> 10°C 0-1

Luftfilteret

Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere

periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige

motoren.

1. Rengør let omkring luftfilteret inden det fjernes.

2. Tryk de to flapper ned og træk forsigtigt dækslet af.

3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis

det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i

indsugningen.

4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.

5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på

filteret, så det bliver let fugtigt af olie. Tryk forsigtigt evt. overskydende olie ud.

6. Elementet sættes igen på plads.

7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på

billedet.

Olieskift

Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.

1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den løber

lettere, og at olieskiftet bliver mere komplet.

2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens

oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en

passende beholder klar.

Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.

Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.

3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.

4. Monter tændrørshætten.

Alternativt kan der anvendes et oliesugersæt.

Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.

Brug din lokale genbrugsstation.

Tændrør

1. Fjern tændrørshætten.

2. Børst skidt og snavs væk fra tændrøret.

3. Brug en tændrørsnøgle til at løsne tændrøret.

4. Check om isoleringen er intakt.

5. Rens tændrøret med en stålbørste.

6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.

7. Afstanden bør være: 0,7 - 0,8 mm

8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso

W20EPR-U.

9. Monter tændrørshætten.

Opbevaring og vedligeholdelse

Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,

møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte

kniven minimum hvert andet år.

Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din autoriserede

serviceforhandler.

Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt og rent rum. Rengør

maskinen hver gang efter brug.

Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af

plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45 grader).

Tipper du den til siden, skal karburator og luftfilter altid vende opad, da olien ellers kan

løbe ud og ødelægge motoren. Vær opmærksom på at fjerne tændrørskablet, når

klipperen vedligeholdes.

Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil benzinen

i karburatoren er opbrugt. Tændrørskablet fjernes.

Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk i

startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.

Skift olie jfr. afsnittet ovenfor.

Til sidst rengøres klipperen grundigt. Dyp en pudseklud i olie og smør de forskellige

dele for at modvirke rust.

Garantibestemmelser

•Der ydes 3 års garanti på din plæneklipper (kun i Danmark).

•Garantien omfatter materiale- og/eller fabrikationsfejl.

•Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og

manglende vedligeholdelse.

•Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af

startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler idet disse er

indbefattet af naturligt slid.

•Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.

•Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret

serviceværksted.

•Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.

HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,

skal motornummer og modelbetegnelse opgives !

English

Technical specifications...................................................................................................9

Safety instructions.........................................................................................................10

Mounting- and operation................................................................................................10

Identification of parts .....................................................................................................11

Mounting of handle........................................................................................................11

Side discharge / mulching..............................................................................................12

Height adjustment..........................................................................................................12

Start and stop of engine ................................................................................................12

Air filter ..........................................................................................................................13

Oil change .....................................................................................................................14

Spark plug .....................................................................................................................14

Storing and maintenance...............................................................................................15

Warranty........................................................................................................................15

Technical specifications

Model KP500

Cutting width 50 cm

Height regulation 5 positions 20-75 mm

Deck Steel

System Side discharge / mulching

Drive Push

Motor TG475 (139 cc)

Spare parts

Part list and explosive drawings for the specific product, can be found

on our website www.texas.dk

If you help find part numbers yourself, it will ease the service.

For purchase of spare parts, please contact your dealer.

Safety instructions

•Do not let children under 18 use this lawn mower.

•Always wear protective shoes during operation.

•Make sure that other people are at least 5 meters away from your work zone.

•When you cut grass close to an edge, extra attention is needed.

•Make sure all objects are removed from the lawn before you use your lawnmower.

•When the engine is started, do not tilt the lawnmower up. When it is necessary to tilt

your lawnmower, always tilt it backwards, so that the knife is turning away from your

body.

•When the knife is operation, do not under any under circumstances put your fingers

or feet under the deck.

•Always stop the engine, before you adjust the cutting height.

•Cleaning and maintenance may only be done when the engine is stopped.

•Always stop the engine, when the lawnmower is not in use.

•Fuel may only be added under open air. Spilled fuel must be wiped off before the

engine is started. Move the lawnmower 3 meters from the fuel container before you

start the engine. Never fill fuel on a hot engine, wait until it is cooled down. Use of

open fire is strictly prohibited.

•When the lawnmower is being transported, the engine must be stopped.

•Never touch the spark plug, when you start the engine or are working on it.

•For safety reasons the number of rpm must never be higher than what is stated on

the identification label.

•Never let the engine run is a room without or with bad ventilation.

•Always make sure the knife is securely fastened, before you start using the

lawnmower. Always wear protective gloves when you work with the knife.

•To avoid vibrations the edges on the knife must be sharpened the same on both

sides. Is the knife damaged, let a professional decide if it best to change it.

•Only use original spare parts.

Mounting- and operation

Your lawnmower has been manufactured accordingly to the latest safety specifications.

This includes a brake system, which will stop the engine and knife within 5 seconds,

when the brake is activated. Any safety precaution is only useful when it is followed

therefore follow these description when you mount your lawnmower.

Notice: There is not throttle regulation on this model.

Table des matières

Langues :

Autres manuels Texas Tondeuse à gazon

Texas

Texas 4210 Manuel utilisateur

Texas

Texas WLA 53 TR/W Manuel utilisateur

Texas

Texas LME 1100 Manuel utilisateur

Texas

Texas PARK COMBI 50 Manuel utilisateur

Texas

Texas RS 460 Manuel utilisateur

Texas

Texas WLA 5321TR/W Manuel utilisateur

Texas

Texas ZTB 50 TR/W Manuel utilisateur

Texas

Texas XT 50 TR/WE Manuel utilisateur

Texas

Texas 4805 TR/M Manuel utilisateur

Texas

Texas RMX 600 Manuel utilisateur

Texas

Texas Premium 4820 TR/W Manuel utilisateur

Texas

Texas XC140-98 Manuel utilisateur

Texas

Texas SP 50 Manuel utilisateur

Texas

Texas ZT Series Manuel utilisateur

Texas

Texas RL 510 TR/W Manuel utilisateur

Texas

Texas Smart 4605 TR Manuel utilisateur

Texas

Texas 4610 Manuel utilisateur

Texas

Texas vario 50 tr/w Manuel utilisateur

Texas

Texas TP500 Manuel utilisateur

Texas

Texas Rider 6100E Manuel utilisateur

Texas

Texas XM Series Manuel utilisateur

Texas

Texas EKO 370 LI Manuel utilisateur

Texas

Texas Razor Series Manuel utilisateur

Texas

Texas CG230B Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur
