KURZBETRIEBSANLEITUNG COMMAND UNIT
SHORT USER MANUAL COMMAND UNITINSTRUCTIONS
MODE D’EMPLOI ABRÉGÉ COMMAND UNIT
COMMAND UNIT
KURZBETRIEBSANLEITUNG COMMAND UNIT
1. Allgemeines
1.1 Sicherheitshinweise
Lesen Sie diese Bedienungs- und Montageanleitung aufmerksam durch, bevor Sie mit der Montage und dem Betrieb beginnen.
Eine fehlerfreie und betriebssichere Funktion kann nur gewährleistet werden, wenn Sie sowohl für die Montage als auch für
den Betrieb diese Anleitung beachten.
2. MONTAGE
2.1 Spannungsversorgung
1. Sorgen Sie für eine ausreichende Spannungsversorgung des Systems
a) Die Anlage benötigt den Anschluss an 12 V / 24 V Bordspannung.
b) Es ist vorgeschrieben, die schwarze Leitung des 3-poligen Spannungsversorgungskabels an die Klemme 15 (geschaltetes
Zündungsplus) des Fahrzeuges anzuschließen. Alternativ können Sie anstelle Klemme 15 auch die Leitung D+ (Genera-
torplus, liegt nur an bei laufendem Motor) verwenden, wenn Ihre Fahrzeugelektrik dies zulässt. In beiden Fällen ist die
zuverlässige Funktion der Sicherheitsschaltung besonders zu überprüfen und sicher zu stellen! Bitte beachten Sie, dass
die Leitung D+ bei manchen Fahrzeugen nicht durch externe Geräte belastet werden darf! Beachten Sie weiterhin, dass
bei manchen Fahrzeugen die Spannung an D+ von der Bordelektrik unter Umständen zeitweise während des
Fahrbetriebes abgeschaltet werden kann. Dies würde die korrekte Funktion der Sicherheitsschaltung verhindern! Prüfen
Sie deshalb besonders, dass im gegebenen Fahrzeug die Spannung an D+ bei laufendem Motor ständig und permanent
stabil anliegt. Verwenden Sie im Zweifelsfall die Leitung K15 (geschaltetes Zündungsplus) zum Anschluss an die
Sicherheitsschaltung.
KURZBETRIEBSANLEITUNG COMMAND UNIT
2. MONTAGE
2.2 Anschlussplan
Fahrtrichtung
Antenna Control
Battery
18
9
17
11
16
14
13
12
8
7
15
5
10
4
3
2
6
1
only with TWIN
(optional)
KURZBETRIEBSANLEITUNG COMMAND UNIT
2. MONTAGE
ANSCHLUSSKENNZEICHNUNG AN DER COMMAND UNIT
Nummer Erklärung
1Außeneinheit
2Montageplatte
3Winkelverschraubung / Dachdurchführung
4Zuleitung von Außeneinheit (schwarzer Schlauch)
5Command Unit
6Bedienteil (falls im Lieferumfang enthalten)
7Koaxialkabel zum Empfangsgerät
8Receiver / TV mit integriertem Receiver
9Schließen Sie hier den Antennenstecker (F-Stecker) des mitgelieferten Steuerkabels zur Auße-
neinheit an. (Steuerkabel und Koaxkabel zur Außeneinheit befinden sich gemeinsam in einer
schwarzen Ummantelung)
10 Sicherung 10A (FKS Mini, rot)
11
Schließen Sie hier das mitgelieferte Stromversorgungskabel an.
ACHTUNG!
Stellen Sie vorher sicher, dass das Stromversorgungskabel am anderen Ende korrekt an das
Stromnetz des Fahrzeuges angeschlossen ist, bei Falschpolung kann die FeatureBox zerstört
werden!
Bordnetzklemme 15: Zündung / ggf. D+ (siehe 2.3) (schwarz)
Bordnetzklemme 30: Bordspannung 12V / 24 V DC (rot)
Bordnetzklemme 31: Fahrzeugmasse / Chassis (Braun)
12 Anschlusskabel (braun - Minuspol)
13 Anschlusskabel (rot - Pluspol)
14 Aufbau-Batterie
15 Anschlusskabel (schwarz - Sicherheitsschaltung)
16 Zündung Klemme 15 von Fahrzeug
17 optionales TWIN Kabel
18 2. Fernsehgerät nur bei TWIN-LNB
KURZBETRIEBSANLEITUNG COMMAND UNIT
3. BEDIENELEMENTE

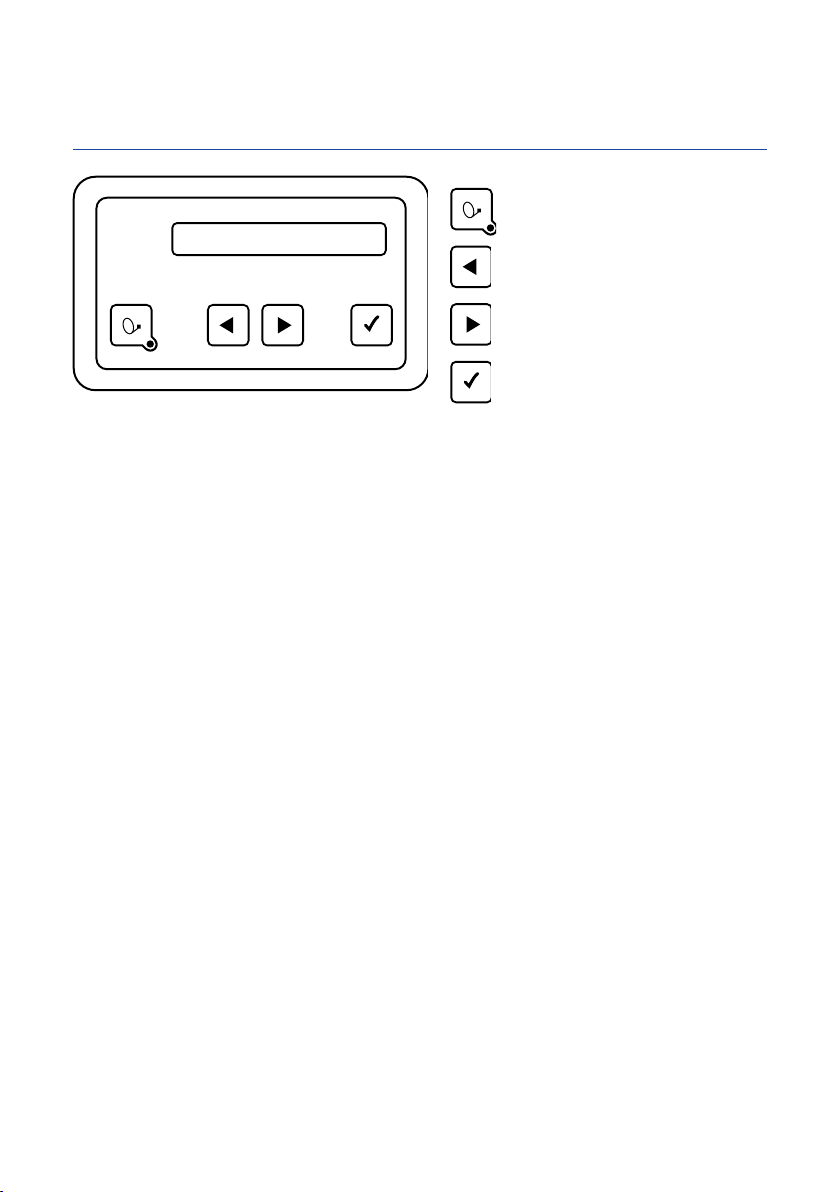

3.1 Bedienteil (falls im Lieferumfang enthalten)
Ein / Aus
Dieses Bedienteil können Sie an einem beliebigen Ort im Fahrzeuginneren anbringen, berücksichtigen Sie aber
bitte, dass es nicht wasserdicht ist. Eventuell müssen Sie noch die Schutzfolie von der Anzeige abziehen.
Im Anzeigefeld des Bedienteiles erhalten Sie diverse Informationen über den aktuellen Betriebszustand Ihrer
Anlage. Um diese Informationen ablesen zu können, empfiehlt es sich, das Bedienteil an einem zugänglichen
Ort zu platzieren.
Da die Anzeige beleuchtet ist, kann sie auch bei Montage an einem sehr dunklen Ort problemlos abgelesen
werden.
Bitte stecken Sie aus Gründen der Betriebssicherheit das Bedienteil nur aus, während Ihre Außeneinheit im
Ruhezustand ist. Dies erkennen Sie daran, dass keinerlei Text in der Anzeige eingeblendet ist.
Ohne ein Bedienteil wird die Anlage vom angeschlossenen Oyster®TV gesteuert. Darüber hinaus ist die Bedie-
nung über die kostenlos verfügbare ten Haaft® App über Smartphone / Tablet möglich.
Menübedienung „zurück“
Menübedienung „vorwärts“
Menübedienung „OK“
KURZBETRIEBSANLEITUNG COMMAND UNIT
3. BEDIENELEMENTE
3.2 Command Unit (Vorderseite) (Rückseite)
Die Command Unit steuert entweder über ein verkabeltes Bedienteil, über die App oder über den Oyster®TV die Funktion der
Außeneinheit.
Bus
CI
Ant.
SAT
Battery
10 A
31 30 15
Control1
Antenna
TV
Bedientasten
1. USB
USB-Schnittstelle (für Updates via USB-Stick)
2. Powertaste Hier kann das komplette Antennensystem ein- und ausgeschaltet werden.
Wird diese Taste während der Antennenbewegung gedrückt, erfolgt ein
sofortiger Stop (Not-Stop).
Bei offener, gestoppter Antenne erfolgt durch Drücken dieser Taste das
Einfahren (Parken) und Abschalten (Standby) der Anlage.
3. „Stern“ Taste Reserviert
4. „i“ Taste Diese Taste hat je nach Farbe der LED‘s verschiedene Funktionen.
Anschlüsse
1. Antennensteuerung
4-poliges Steuerkabel Außeneinheit
2. Spannungsversorgung
Zündung/ Klemme 15/ D+ sowie 12 V/ 24V Bordspannungsversorgung
3. Sicherung
10 A (FSK Mini, rot)
4. Ant
SAT In von der Außeneinheit (Antenne)
5. TV
SAT Out zum Receiver/ TV
6. Mode
Drehschalter SAT-Auswahl (Grundstellung 0 = Automatikmodus)
7. CI-Bus
Optionaler Steuerungseingang
8. CTRL
Anschluss Bedienteil (falls im Lieferumfang enthalten)
9. WiFi
WLAN-Antenne
KURZBETRIEBSANLEITUNG COMMAND UNIT
3.3 Warnton Command Unit
Die Command Unit erzeugt einen Warnton, wenn der Fahrzeugmotor gestartet wird und die Antenne sich nicht in ihrer endgül-
tigen Parkposition befindet.
Wird der Fahrzeugmotor bei offener Antennenanlage gestartet, beginnt die Antenne umgehend mit dem Einfahren. Dies kann
bis zu 40 Sekunden dauern. Ein kurzer Signalton ertönt und weist darauf hin, dass die Antenne noch vollständig einfahren muss,
bevor das Fahrzeug bewegt werden darf.
Wenn das Einfahren der Antenne aufgrund einer Störung nicht vollständig möglich ist ertönt ein permanenter Warn-
ton. Dieser Warnton verstummt erst, wenn die Anlage vollständig eingefahren ist oder die Zündung des Fahrzeugs
(Klemme 15) abgeschaltet wird.
4. ANHANG
4.1 Hinweise zum Umweltschutz
Altfahrzeugverordnung - ELV
Das Antennen-System ist als Zubehör zur Verwendung auf Kraftfahrzeugen zertifiziert und vorgesehen. Die Entsorgung kann
demgemäß im Rahmen der Altfahrzeug-Verordnung (Europäische Altfahrzeugrichtlinie ELV, 2000/53/EG; für Deutschland:
AltfahrzeugV) zusammen mit dem Kraftfahrzeug erfolgen. Das Antennen-System enthält keine der gemäß Richtlinie als
umweltschädlich eingestuften Stoffe.
Wir wünschen Ihnen viel Freude mit Ihrer SAT-Anlage
Ihr ten Haaft Team
ten Haaft GmbH
Neureutstraße 9
75210 Keltern
Deutschland
Tel.: +49 (0) 7231 / 58588-0
Fax: +49 (0) 7231 / 58588-119
Homepage: www.ten-haaft.com
KURZBETRIEBSANLEITUNG COMMAND UNIT
4.2 Konformitätserklärung CE
KURZBETRIEBSANLEITUNG COMMAND UNIT
5. PLATZHALTERSKIZZE FÜR DIE COMMAND UNIT
