Televes Avant3 Manuel utilisateur
www.televes.com
Ref. 532740
ES Manual de Instrucciones
User´s Manual
EN
Central Amplicadora
Launch Amplier
ESPAÑOL
ES
Índice
Características técnicas ........................................................................ 6
Descripción .......................................................................................... 7
Programador PCT .................................................................................. 9
Manejo del producto ......................................................................... 10
Menú principal ................................................................................... 11
Menú extendido ................................................................................ 12
Grabación de parámetros ................................................................. 12
Ejemplos de aplicación .......................................................................... 14
ES
Importantes instrucciones de
seguridad
Antes de manipular o conectar el equipo leer éste
manual.
Para reducir el riesgo de fuego o choque eléctrico,
no exponer el equipo a la lluvia o a la humedad.
No quitar la tapa del equipo sin desconectarlo de
la red.
No obstruir las ranuras de ventilación del equipo.
Deje un espacio libre alrededor del aparato para
proporcionar una ventilación adecuada.
El aparato no debe ser expuesto a caídas o salpi-
caduras de agua. No situar objetos o recipientes
llenos de agua sobre o cerca del aparato si no se
tiene la suciente protección.
No situar el equipo cerca de fuentes de calor o en
ambientes de humedad elevada.
No situar el equipo donde pueda estar sometido
a fuertes vibraciones o sacudidas.
Operación segura del equipo
La tensión de alimentación de éste producto es
de: 196-264V~ 50/60Hz.
Si algún líquido u objeto se cayera dentro del
equipo, por favor recurra al servicio técnico espe-
cializado.
Para desconectar el equipo de la red, tire del co-
nector, nunca del cable de red.
No conectar el equipo a la red eléctrica hasta que
todas las demás conexiones del equipo hayan
sido efectuadas.
La base de enchufe al que se conecte el equipo
debe estar situada cerca de éste y será fácilmente
accesible.

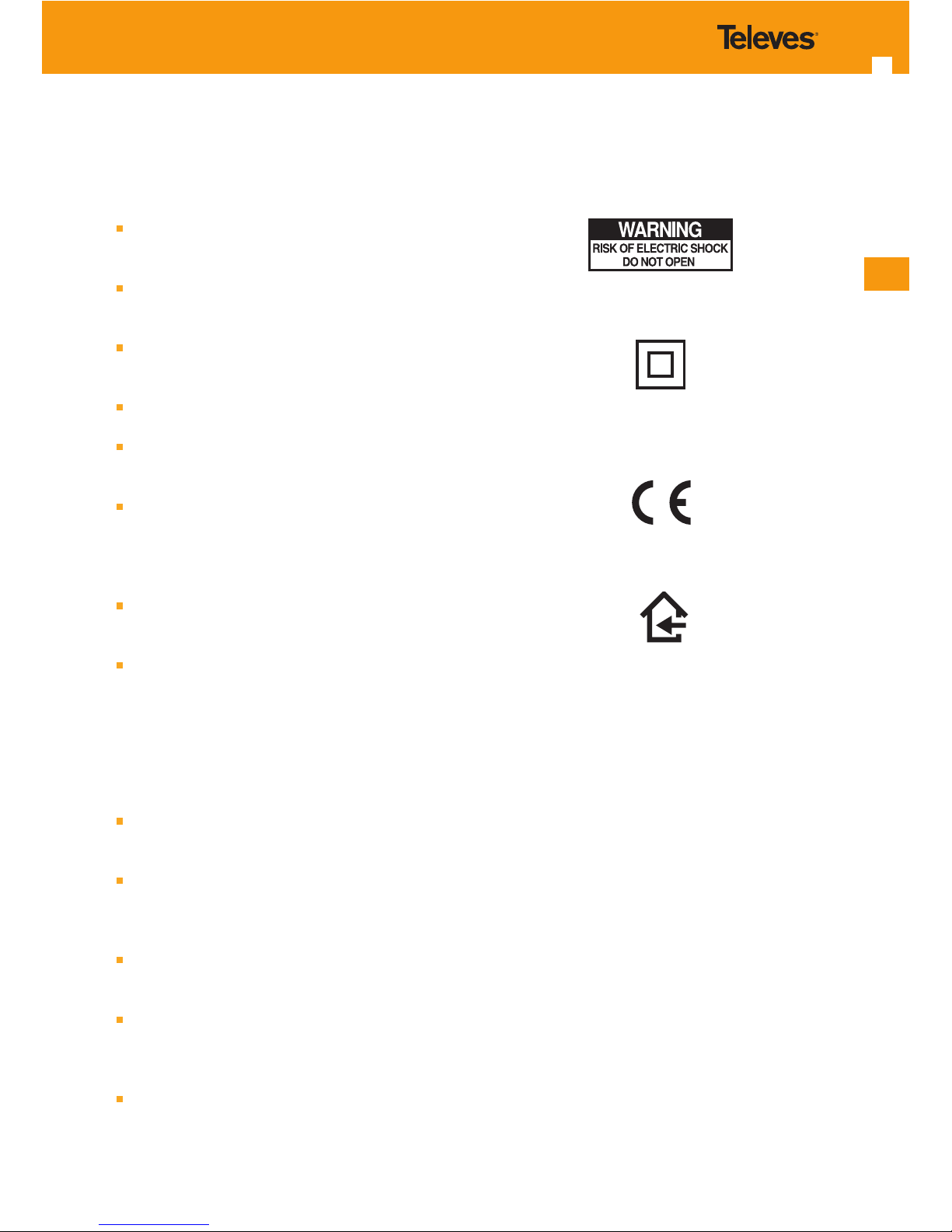

Descripción de Simbología de
seguridad eléctrica
Para evitar el riesgo de choque eléctrico no abrir
el equipo.
Este símbolo indica que el equipo cumple los re-
querimientos de seguridad para equipos de clase
II.
Este símbolo indica que el equipo cumple los re-
querimientos del marcado CE.
Este símbolo indica que el equipo es para uso in-
terior.
5
6
Central Amplicadora Avant3
Entradas UHF 1 UHF 2 BI / FM VHF IN MIX
Salida para montaje en cascada OUT
Banda MHz 470-790 470-790 47-68 / 87-108 174-406 47-406 / 470-862 470-790
Filtros por entrada 5 - 0 2 - 3 - - - -
Nº canales por ltros 1-5 (BIV) / 1-7 (BV) - - - -
Ganancia dB 50 ±2 32 ±2 / 15 ±2 35 ±2 3 ±3
(INMix-OUT)
0 ±2
(UHF1, UHF2-
UHF)
Regulación ganancia dB - 0 - 18 0 - 15 - -
Margen CAG ltro dB 0 - 20 - - - -
Regulación nivel salida dB 15 - - - -
Nivel max. entrada dBµV 95 - - - -
Nivel salida
2 TDT Chs (tip.) dBµV 113 111 111 111 / 113 -
Nivel salida
DIN 45004B (tip.) dBµV 116 114 114 114 / 116 -
Nivel salida
IMD3 (2CH-60dB) (tip.) dBµV 113 111 111 111 / 113 -
Rechazo dB 20 (± 16MHz) 20 (± 206MHz) 15 (± 40MHz) - -
Figura de ruido (tip.) dB 7 7 7 - -
Alimentación IN(1) (12Vdc) mA 50 50 - - - -
Tensión de red V~ 196 - 264
Intensidad máxima mA 80
Potencia máxima W 9
Indice de protección IP20
Rango funcionamiento ºC -5 a +45
Peso g 115
Dimensiones mm 200 x 120 x 30
(1) Controlada mediante un interruptor en la parte posterior.
Características técnicas
ES
Descripción
1.- Entrada UHF1
2.- Entrada UHF2
3.- Salida del lazo de entrada UHF1
ó UHF2 *
4.- LED de encendido
5.- Alimentación 230 V~
6.- Entrada VHF (174-406 MHz)
7.- Entrada BI ó FM **
8.- Salida
9.- Entrada Mix
* Depende de la conguración de las
entradas (5-0, 2-3).
** Seleccionable mediante conmutador
situado en la parte posterior.
10.- Ajuste señal ltro F1
11.- Ajuste señal ltro F2
12.- Ajuste señal ltro F3
13.- Ajuste señal ltro F4
14.- Ajuste señal ltro F5
15.- Conector programador PCT
16.- Ajuste señal ltro VHF
17.- Atenuación señal entrada BI-FM
18.- LED indicación nivel señal
correcto
19.- Conmutador BI-FM
20.- Interruptor alimentación previos
1
65 7 8 9
10 11
12
13
14
15 16 17
18
19
20
4
2 3
7
Central Amplicadora Avant3
Cabecera de amplicación analógica/digital pro-
gramable para su aplicación tanto en viviendas
unifamiliares como en colectivas caracterizada por:
facilidad de instalación, ampliable, programación
sencilla, control de ganancia automática (CAG),
programador externo, alimentación de bajo con-
sumo.
Dispone de 2 entradas programables de UHF repar-
tidas entre 5 ltros (F1, ..., F5).
Se puede seleccionar el número de ltros por entra-
da UHF (5-0 y 2-3), lo cual se hará en función de los
canales que se reciban por cada una de las antenas.
La asignación de ltros por entrada se hace por
medio del programador universal PCT.
En cualquiera de los ltros es seleccionable cual-
quier canal del 21 al 60 con un ancho de 1 a 5 ca-
nales para canales de BIV y con un ancho de 1 a 7
canales para canales de BV.
Estas entradas disponen de un sistema automático
de alimentación que corta por sobreconsumo.
La unidad incorpora una salida de mezcla para los
canales UHF de entrada (21 - 60), que puede ser
utilizada para ampliar el número de ltros dispo-
nibles incorporando nuevas unidades Avant 3 a la
instalación.
La señal disponible en esta salida depende de la
conguración de entradas elegida.
Conguración de entradas 5-0:
LTE LTE LTE LTE
LTE LTE
LTE LTE
LTE LTE
Conguración de entradas 2-3:
LTE LTE LTE LTE
LTE LTE
LTE LTE
LTE LTE
El sistema dispone de una entrada banda ancha de
VHF en el margen de 174 - 406 MHz.
LTE LTE LTE LTE
LTE LTE
LTE LTE
LTE LTE
Esta entrada también dispone de un sistema automá-
tico de alimentación que corta por sobreconsumo.
La entrada BI/FM se congura mediante un conmuta-
dor accesible desde la tapa posterior, seleccionando
BI o FM.
LTE LTE LTE LTE
LTE LTE
LTE LTE
LTE LTE
Todos los ltros programables de UHF (F1 a F5), y el de
VHF disponen de un control automático de ganancia
8
ES
9
(CAG), que mantiene el nivel de salida independiente-
mente de las variaciones de señal a la entrada.
El nivel de salida de cada uno de los ltros se podrá
ajustar mediante el correspondiente potenciómetro
de ajuste.
Cada ltro dispone de un led indicativo de que la se-
ñal de entrada es correcta y que el CAG está funcio-
nando correctamente.

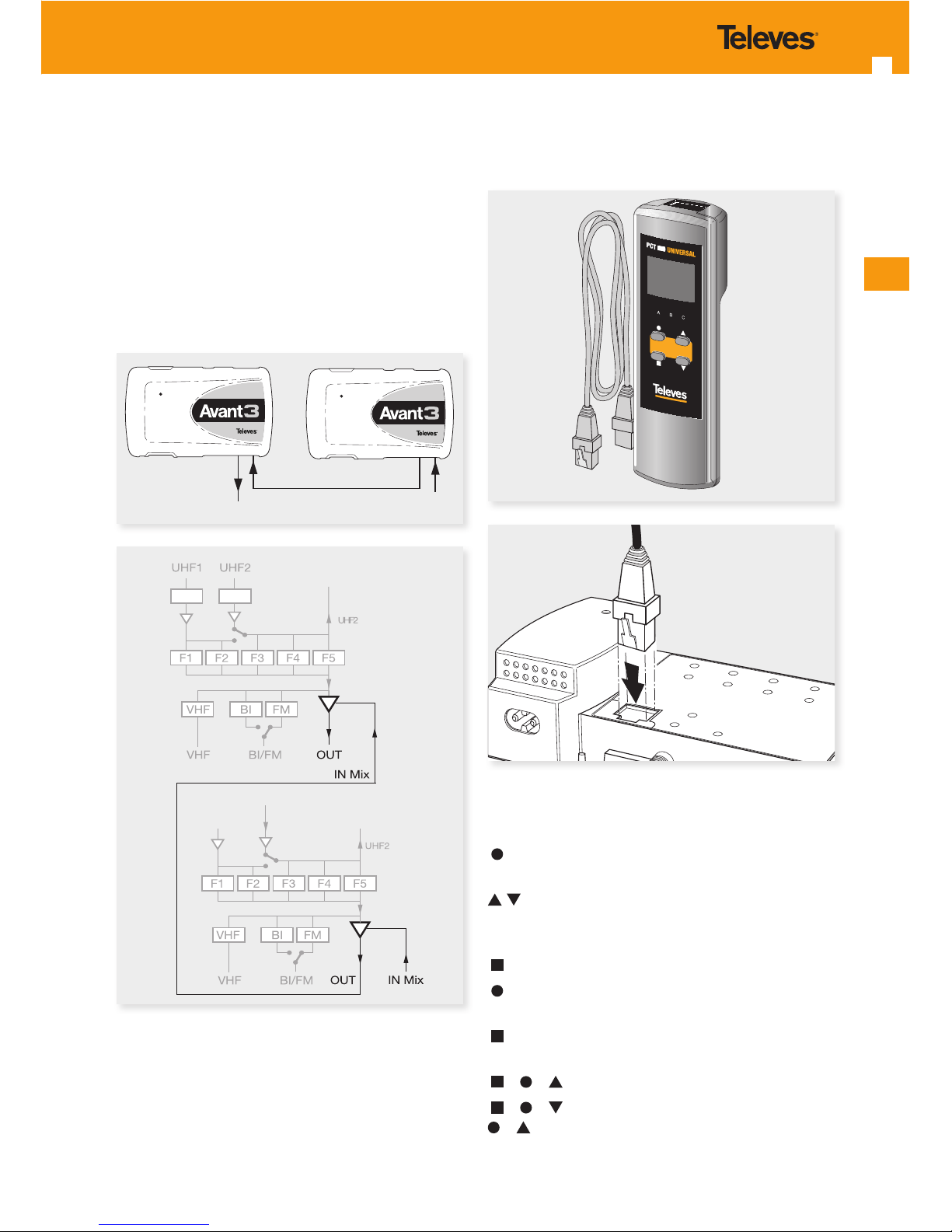

A la hora de mezclar más unidades se conectarán las
salidas a la entrada IN Mix.
IN Mix
IN Mix
Salida Salida
LTE LTE LTE LTE
LTE LTE
LTE LTE
LTE LTE
Hay que destacar que la última central va a soportar
el total de los canales, es decir, que todas las señales
pasan por este amplicador. Esto habrá que tenerlo
en cuenta a la hora de ajustar la potencia total de la
instalación aplicando la reducción de potencia:
VOUT = VDINB - 7,5 log (CH-1)
Programador Universal
El programador se maneja con 4 teclas. Sus funcio-
nes son las siguientes:
(pulsación corta) - Selección de paráme-
tro (posicionamiento del cursor).
- Modicación del parámetro (incremen-
to/decremento) apuntando por el cur-
sor (parpadeante).
(pulsación corta) - Cambio de menú.
(pulsación larga) - Cambio entre menús
principales y extendidos.
(pulsación larga) - Grabado de congu-
ración en memoria.
+ + Aumentar el contraste de la pantalla.
+ + Disminuir el contraste de la pantalla.
+ Función de clonado
Central Amplicadora Avant3
A continuación aparece la versión de SW de la cen-
tral también durante unos instantes:
PCT firmware
version
------------
V:x.xx
Version de
firmware
unidad:
V:x.xx
PCT firmware
version
------------
V:x.xx
Prodotto
firmware
versione:
V:x.xx
PCT firmware
version
------------
V:x.xx
Produit
firmware
version:
V:x.xx
PCT firmware
version
------------
V:x.xx
Unit
firmware
version:
V:x.xx
PCT firmware
version
------------
V:x.xx
Laitteen
ohjelmisto
versio:
V:x.xx
Aparecerá a continuación la primera opción del
menú principal.
Manejo del Producto
Al conectar el mando a la unidad, ésta le envía los
parámetros con la que está congurada (congu-
ración entradas, conguración ltros, ...). Durante
ese proceso se muestra en pantalla la versión de
SW del programador durante unos instantes, la
pantalla aparece de la siguiente manera:
PCT firmware
version
------------
V:x.xx
Version de
firmware
unidad:
V:x.xx
PCT firmware
version
------------
V:x.xx
Prodotto
firmware
versione:
V:x.xx
PCT firmware
version
------------
V:x.xx
Produit
firmware
version:
V:x.xx
PCT firmware
version
------------
V:x.xx
Unit
firmware
version:
V:x.xx
PCT firmware
version
------------
V:x.xx
Laitteen
ohjelmisto
versio:
V:x.xx
10
** Las funciones referentes a la programa-
ción del ltro de VHF como de la alimen-
tación a previos de esta entrada no son
aplicables en este producto.
**
*
* Los canales congurados por encima del
60 no se reejaran en la salida.
