Gentile Cliente,
nel ringraziarla per l’acquisto del nostro prodotto, la invitiamo a leggere attentamente
le seguenti istruzioni, prima di mettere in funzione l’apparecchio. Solo così si potrà
ottenere il funzionamento ottimale mantenendo inalterate nel tempo le caratteristiche
di affidabilità originali. Suggeriamo inoltre di conservare questo manuale in previsione
di eventuali consultazioni future., Le suggeriamo, inoltre, di conservare l’imballo del
televisore. Per qualsiasi problema si ricordi di annotare il numero di serie del
televisore, riportato nel retro dell'apparecchio.
Lo staff di TELE System
ATTENZIONE!
La ricezione e quindi la visione dei canali in digitale terrestre e/o satellitare dipende dal
livello e dalla qualità del segnale d’antenna disponibile. Il segnale varia in funzione della
zona di residenza, dal corretto orientamento/funzionamento dell’impianto d’antenna e
dalla qualità del segnale trasmesso dai ripetitori digitali terrestri e/o satellitari.
TELE System Digital Srl comunica, che a seguito di eventuali modifiche software e/o
hardware aventi l’obiettivo di migliorare il prodotto, si potrebbero evidenziare
incongruenze tra il contenuto di questo manuale ed il prodotto in possesso.
2
Indice
Sicurezza .................................................................................................................... 3!
Descrizione TV ............................................................................................................ 5!
1.1!Frontale ............................................................................................................ 5!
1.2!Tastiera ............................................................................................................. 5!
1.3!Connessioni posteriori ...................................................................................... 5!
Collegamenti .............................................................................................................. 6!
1.4!Connessione antenna / emittente via cavo ...................................................... 6!
1.5!Connessione ad un dispositivo esterno ............................................................ 6!
Telecomando ............................................................................................................. 7!
1.6!Telecomando standard ..................................................................................... 7!

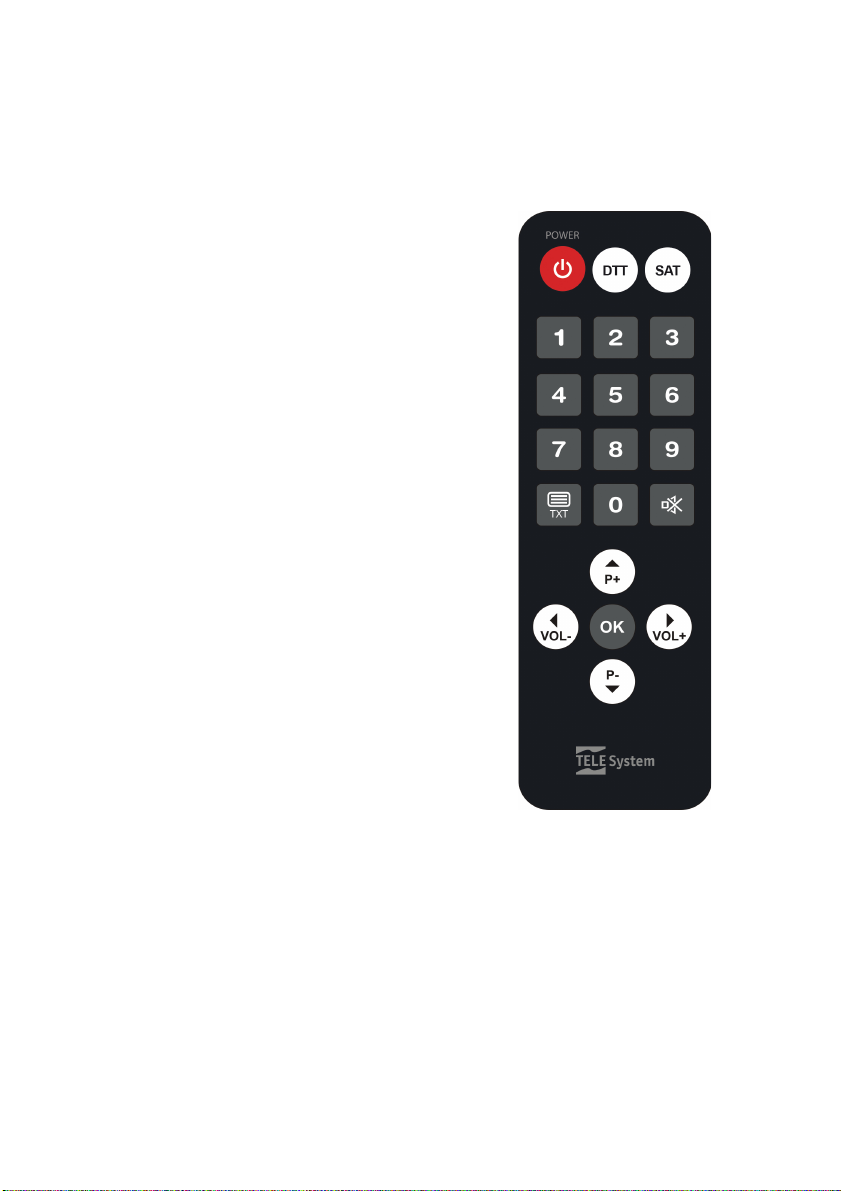

1.7!Telecomando semplificato ................................................................................ 8!
1.8!Inserimento batterie ......................................................................................... 8!
Modalità PC ............................................................................................................... 8!
1.9!MENU PER MODALITÀ PC ................................................................................. 9!
Funzioni di base ......................................................................................................... 9!
1.10!Accensione / Standby ..................................................................................... 9!
1.11!Selezione programma ..................................................................................... 9!
1.12!Regolazione del volume .................................................................................. 9!
1.13!Esclusione audio (temporanea) ...................................................................... 9!
1.14!Richiamo programma ..................................................................................... 9!
1.15!Selezione sorgente ....................................................................................... 10!
1.16!Descrizione Menu principale ........................................................................ 10!
1.17!Prima installazione ........................................................................................ 10!
1.18!Ricerca automatica dei canali. ...................................................................... 10!
Modalità DVB ........................................................................................................... 11!
1.19!Ricerca manuale ........................................................................................... 11!
1.20!Guida elettronica TV (EPG) ........................................................................... 11!
1.21!Organizzazione lista canali. ........................................................................... 12!
1.22!Lista Favoriti .................................................................................................. 12!
Modalità Satellite ..................................................................................................... 12!
1.23!Impianto Semplice ........................................................................................ 13!
1.23.1!Configurazione antenna e satellite ...................................................... 13!
1.23.2!Ricerca canali per satellite .................................................................... 13!
1.24!Impianto SCR/Unicable ................................................................................. 14!
1.25!Impianto DiSEqC 1.0/1.1 ............................................................................... 14!
1.25.1!Configurazione antenna e satellite ...................................................... 15!
1.25.2!Ricerca canali per satellite .................................................................... 15!
1.26!Impianto Motorizzato ................................................................................... 15!
1.26.1!DiSEqC 1.2 ............................................................................................ 15!
1.26.2!DiSEqC 1.3 ............................................................................................ 16!
1.27!Scansione Automatica .................................................................................. 17!
ITALIANO
3
Sicurezza – Blocco sistema ........................................................................................ 17!
Menu Immagine ....................................................................................................... 18!
Menu Audio ............................................................................................................. 18!
Impostazioni orario .................................................................................................. 19!
Menu Impostazioni .................................................................................................. 19!
USB Mediaplayer ...................................................................................................... 19!
Risoluzione problemi ................................................................................................ 21!
Specifiche tecniche ................................................................................................... 22!
Sicurezza
ATTENZIONE: PER RIDURRE RISCHI DI SHOCK ELETTRICO,NON RIMUOVERE IL
COPERCHIO POSTERIORE NON USATE ATTREZZI METALLICI ALL’INTERNO.
Prima di connettere il cavo d’alimentazione alla presa dell’adattatore DC, assicuratevi
che il voltaggio indicato corrisponda a quello utilizzato nella vostra zona.
Assicurativi che il televisore sia spento prima di inserire la spina d’alimentazione nella
presa di corrente. Prestate attenzione affinché il cavo elettrico e gli altri cavi di
collegamento risultino connessi in modo stabile e sicuro.
Sovraccarichi di tensione e prolunghe di alimentazione possono risultare pericolosi,
come cavi logori o prese/spine rotte; queste condizioni possono causare scosse
elettriche o incendio. Contattate un tecnico di fiducia per sostituire le parti
danneggiate.
Non inserite oggetti metallici all’interno del televisore, pericolo di elettro shock.
Per evitare scariche elettriche non toccate parti interne del televisore LED, solo
personale qualificato può intervenire per aprire il televisore.
Il televisore è provvisto di fessure per il ricircolo dell’aria. Per evitare surriscaldamento
queste aperture non devono essere coperte ne ostruite. Se posizionate il TV in spazi
ristretti (librerie, mobili..), assicuratevi che vi sia un adeguata ventilazione.
Non utilizzate il televisore con temperature estreme, umidità o in ambienti polverosi.
Temperatura consigliata. 5 – 35° C
Umidità relativa: 30 – 80RH
Non esponete il TV alla pioggia o a spruzzi d’acqua; non installate vicino a cucine,
piscine etc… Se accidentalmente del liquido penetra all’interno del televisore,
scollegate immediatamente il cavo di alimentazione e contattate un tecnico.
Potete pulire lo schermo LED/LCD se necessario con un panno morbido leggermente
umido, ricordatevi di scollegare il televisore prima di pulirlo.
Non usate solventi come benzene per pulire il televisore, danneggereste la superficie
dello schermo.
Posizionate il televisore su di una superficie solida e maneggiatelo con attenzione.
lo schermo è formato da un vetro sottile e protetto da una lamina di plastica, liquidi
abrasivi o strisciate rovinano in modo permanente il pannello LED/LCD.
4
Non pulite lo schermo con sostanze quali: acetone, alcol etilico, toluene, acido etilico,
metilico o cloridrico; queste sostanze rovinano il pannello LED/LCD.
Posizionate il televisore in modo che sia facilitato l’accesso alla presa di corrente.
Non ponete fonti di calore o fiamma come ad esempio candele, sopra il televisore.
Nessun oggetto contenente liquidi come vasi o bottiglie, deve essere posizionato sopra
o nelle vicinanze del TV.
Il simbolo del bidoncino sbarrato indica che è vietato disperdere questo
prodotto nell’ ambiente o gettarlo nei comuni rifiuti urbani misti. Chi non
rispetta tale regola è sanzionabile secondo legislazione vigente.
Un corretto smaltimento dell’apparecchio consente di evitare potenziali danni
all’ambiente e alla salute umana, nonché di facilitare il riciclaggio dei componenti e dei
materiali contenuti in esso, con un conseguente risparmio di energia e risorse.
Il produttore istituisce un sistema di recupero dei Rifiuti da Apparecchiature Elettriche
ed Elettroniche (RAEE) del prodotto oggetto di raccolta separata e sistemi di
trattamento, avvalendosi di impianti conformi alle disposizioni vigenti in materia.
Portare il prodotto non più utilizzabile (ed eventuali suoi accessori, ivi comprese le
batterie) presso un centro di raccolta autorizzato a gestire rifiuti di apparecchiature
elettriche ed elettroniche. In alternativa, è possibile riconsegnare al rivenditore
l’apparecchiatura usata o a fine vita, all’atto dell’acquisto di una nuova di tipo
equivalente oppure a titolo gratuito in caso di apparecchi ad uso domestico di
dimensioni esterne inferiori a 25 cm.
ITALIANO
5
Descrizione TV
1.1 Frontale
LED: indicatore di stato, Rosso = Standby, Verde = Acceso
IR sensor: sensore ricevente del telecomando
Attenzione! La posizione del led e del sensore IR può non corrispondere esattamente a
quella riportata nell’immagine.
1.2 Tastiera
La tastiera con i comandi sul TV si trova sul lato superiore del TV stesso. I tasti
disponibili sono (da sinistra a destra):
Source: seleziona sorgente
Menu: accede al menu principale
Vol+: aumenta il volume
Vol-: diminuisce il volume
CH+: cambio canale successivo
CH-: cambio canale precedente
Power: modo Standby (OFF/ON)
1.3 Connessioni posteriori
Nel lato posteriore del TV sono disponibili le connessioni e gli ingressi A/V; lato
orizzontale (da sinistra a destra):
Alimentazione 12V (DC IN 12V)
Uscita Cuffie (jack 3,5 mm)
Porta VGA (PC)
Ingresso SCART
Ingresso audio PC (PC Audio IN)
Ingresso Antenna SATELLITE RF (Tipo F)
Ingresso Antenna TERRESTRE RF (IEC)
Uscita audio digitale coassiale (COAXIAL)
Sul lato verticale (dall’alto al basso)
Ingresso Component (YPbPr, necessario adattatore)
Ingresso RCA Video + Audio (AV, necessario adattatore)
Slot Common Interface (compatibile con modulo CI+)
Porta USB (Funzione Mediaplayer)
Ingresso HDMI
6
Collegamenti
1.4 Connessione antenna / emittente via cavo
Per vedere i canali televisivi, potete collegare il televisore ad uno dei seguenti apparati:
Un impianto di antenna terrestre e/o un impianto di antenna satellitare.
In entrambi i casi collegate il cavo d’antenna (75 Ω) alle prese coassiali collocate nel
retro del televisore.
1.5 Connessione ad un dispositivo esterno
Via SCART: accertatevi che sia il TV che il dispositivo siano spenti. Collegate il cavo
SCART dalla sorgente al TV. Accendete i due dispositivi.
Premete il tasto Source del telecomando e selezionate SCART.
Via RCA: accertatevi che sia il TV che il dispositivo siano spenti. Per collegare un
apparecchio all’ingresso AV/RCA è necessario utilizzare un adattatore RCA/Jack3.5mm.
Accendete i due dispositivi. Premete il tasto Source del telecomando e selezionate AV
come sorgente.
Via YPbPr (Component): accertatevi che sia il TV che il dispositivo siano spenti. Per
collegare un apparecchio all’ingresso AV/RCA è necessario utilizzare un adattatore
RCA/Jack3.5mm rispettando i colori seguendo come da indicazioni sotto riportate:
Giallo – Verde
Rosso – Rosso
Bianco – Blu
Accendete i due dispositivi.
Premete il tasto Source del telecomando e selezionate YPbPr.
Via HDMI: accertatevi che sia il TV che il dispositivo siano spenti. Collegate il cavo dalla
sorgente al TV. Accendete i due dispositivi.
Premete il tasto Source del telecomando e selezionate HDMI.
ITALIANO
7
Telecomando
1.6 Telecomando standard
POWER : attivazione/disattivazione Stand-by
Mute: interruzione temporanea dell’Audio.
PICTURE: cambia la modalità video.
SOUND: cambia la modalità audio.
SLEEP: imposta il timer per lo spegnimento.
TASTI NUMERICI: selezione diretta dei canali.
EPG: Guida elettronica dei programmi (EPG)
Recall: ritorno all’ultimo programma selezionato.
MENU: richiama il MENU principale.
Source: scelta della sorgente.
TASTI FRECCE: consentono la navigazione all’interno dei menu
OK: Conferma o seleziona un sub-menu/ Accede alla lista canali
EXIT: uscita dal menù.
INFO: visualizza informazioni inerenti il canale sintonizzato.
CH -/+: cambio canale precedente/successivo.
AUDIO: scelta dell’audio.
ASPECT: scelta del formato immagine (DTV/Sat)
V -/+: Diminuisce/aumenta il volume.
ROSSO/Rewind TELETEXT Rosso / Rewind (Multimedia)
VERDE / FF TELETEXT Verde / Fast Forward (Multimedia)
GIALLO/BackSkip TELETEXT Giallo/Indietro di una
traccia/brano/foto (Multimedia)
BLU/Skip TELETEXT Giallo/Avanti di una traccia/brano/foto
(Multimedia)
TXT: accesso al Televideo.
STOP/ REVEAL: stop riproduzione multimediale/funz.REVEAL.
Play&Pause//FREEZE: avvio o pausa della riproduzione
multimediale (USB)/ funz.MANTIENI (TXT) .
SUBTITLE: attiva i sottotitoli (se presenti)
FAV/ REVEAL: Lista favoriti / funzione Reveal teletext
LIST/ SIZE: Lista canali / funzione teletext SIZE (Zoom)
DTT: passa alla modalità DVBT
SAT: passa alla modalità SAT
USB: passa alla modalità USB (Media)
8
1.7 Telecomando semplificato
POWER : attivazione/disattivazione Stand-by
DDT: passa alla modalità DVBT
SAT: passa alla modalità SAT
TASTI NUMERICI: selezione diretta dei canali.
TXT: accede al Televideo.
Mute: interruzione temporanea dell’Audio.
TASTI FRECCE: consentono la regolazione volume e
cambio canale sequenziale
OK: Conferma o seleziona un sub-menu/accede alla lista
canali
1.8 Inserimento batterie
Dovete sostituire o inserire le batterie quando:
• acquistate il prodotto.
• il telecomando non funziona correttamente.
Una volta aperto lo sportellino delle batterie posto sul
retro del telecomando, inserite le 2 batterie (formato
AAA) nel vano, facendo attenzione nel rispettare le
corrette polarità come indicate.
Rimuovere le batterie esaurite, che dovranno essere
smaltite separatamente dai rifiuti domestici portandole
ad un qualsiasi punto vendita o di raccolta, ripetendo le
operazioni svolte per l’inserimento.
Per evitare che la perdita di liquido corrosivo danneggi il
telecomando, vi consigliamo di togliere le pile se
pensate di non utilizzare il dispositivo per un lungo
periodo. Evitate di usare differenti tipi di batterie o batterie scariche e nuove allo
stesso tempo.
Modalità PC
Il TV può essere usato come schermo per il PC essendo dotato di una scheda video VGA
seguendo la seguente procedura:
Con gli apparecchi spenti collegate i due apparati tramite un cavo D-SUB (15 poli), per
la parte Video e un cavo audio per la parte audio.
Ripristinate il collegamento elettrico del TV e del PC. Accendete il televisore.
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Telesystem TV
Manuels TV populaires d'autres marques
Philips
Philips Colour Television Manuel utilisateur
Toshiba
Toshiba 27A10 Manuel utilisateur
Philips
Philips 42PF9630A/37 Manuel utilisateur
Hitachi
Hitachi 32FX48B Manuel utilisateur
DAEWOO ELECTRONICS
DAEWOO ELECTRONICS DTQ-14V1FC Manuel utilisateur
Changhong Electric
Changhong Electric uhd55b6000is Manuel utilisateur
