TCI WebWizard

Version 1.0

Artikel-Nr./Part-No.: 16810

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 2 von 32 Seite 3 von 32

Inhaltsverzeichnis

1. START DES WEBWIZARDS 4

2. NAVIGATION 6

3. SPRACHAUSWAHL 6

4. BILDSCHIRMEINSTELLUNGEN 8

4.1 BILDSCHIRMORIENTIERUNG 8

4.2 ABDUNKELN DES BILDSCHIRMS NACH ZEIT X 10

4.3 BILDSCHIRM AUSSCHALTEN NACH ZEIT X 12

5. NETZWERKEINSTELLUNGEN 14

6. WEBSERVEREINSTELLUNGEN

6.1 WEBSERVER URL 16

6.2 AKTUALISIERUNGSINTERVALL 16

6.3 BROWSER 18

7. ZEITPLAN & PASSWORTSCHUTZ 20

7.1 TERMINIERTER NEUSTART 20

7.2 PASSWORTSCHUTZ 24

8. STARTSEITE 24

9. INFO 26

10.INFORMATIONEN ZUR VERSION UND ZUGANG ZU DEN ANDROID

SYSTEMEINSTELLUNGEN 28

Table of Content

1. START OF THE WEBWIZARD 5

2. NAVIGATION 7

3. LANGUAGE SELECTION 7

4. DISPLAY SETTINGS 9

4.1 DISPLAY ORIENTATION 9

4.2 DARKENING THE SCREEN AFTER TIME X 11

4.3 SWITCHING OFF THE SCREEN AFTER TIME X 13

5. NETWORK SETTINGS 15

6. WEBSERVER SETTINGS

6.1 WEBSERVER URL 17

6.2 REFRESH INTERVAL 17

6.3 BROWSER 19

7. SCHEDULE & PASSWORD PROTECTION 21

7.1 SCHEDULED REBOOT 21

7.2 PASSWORD PROTECTION 25

8. HOMEPAGE 25

9. INFO 27

10.VERSION INFORMATION AND ACCESS TO ANDROID SYSTEM SETTINGS 29

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 4 von 32 Seite 5 von 32

1. Start des Webwizards

Sobald der TCI WebWizard startet ist der Splashscreen zu sehen und es wird ein kreisrunder

Fortschrittsbalken um das TCI Logo herum angezeigt. Sobald der Kreis vollständig geschlossen ist,

startet der WebWizard direkt in den konﬁgurierten Browser und Ihre Visualisierung wird angezeigt.

Wenn Sie das System konﬁgurieren möchten gehen Sie wie folgt vor:

1. Klicken Sie einfach auf den Bildschirm, daraufhin wird in der oberen linken Ecke eine runde

Schaltﬂäche eingeblendet.

2. Wenn Sie die Schaltﬂäche in der oberen linken Ecke drücken, wird zusätzlich eine Schaltﬂäche

in der unteren rechten Ecke eingeblendet

3. Mit einem weiteren Klick auf die Schaltﬂäche in der unteren rechten Ecke gelangen Sie in

das Einstellungsmenü des WebWizards, in dem Sie die Konﬁguration des Systems vornehmen

können.

1. Start of the WebWizard

When the TCI WebWizard starts the splash screen is visible and a circular progress bar around the

TCI logo is displayed. As soon as the circle is completely closed, the WebWizard starts directly into

the conﬁgured browser and your visualization is displayed.

If you want to conﬁgure the system proceed as follows:

1. Simply click on the screen, then a round button will appear in the upper left corner.

2. By pressing the button in the upper left corner, an additional button will appear in the

lower right corner.

3. With another click on the button in the lower right corner you will get to the settings menu

of the WebWizard, where you can conﬁgure the system.

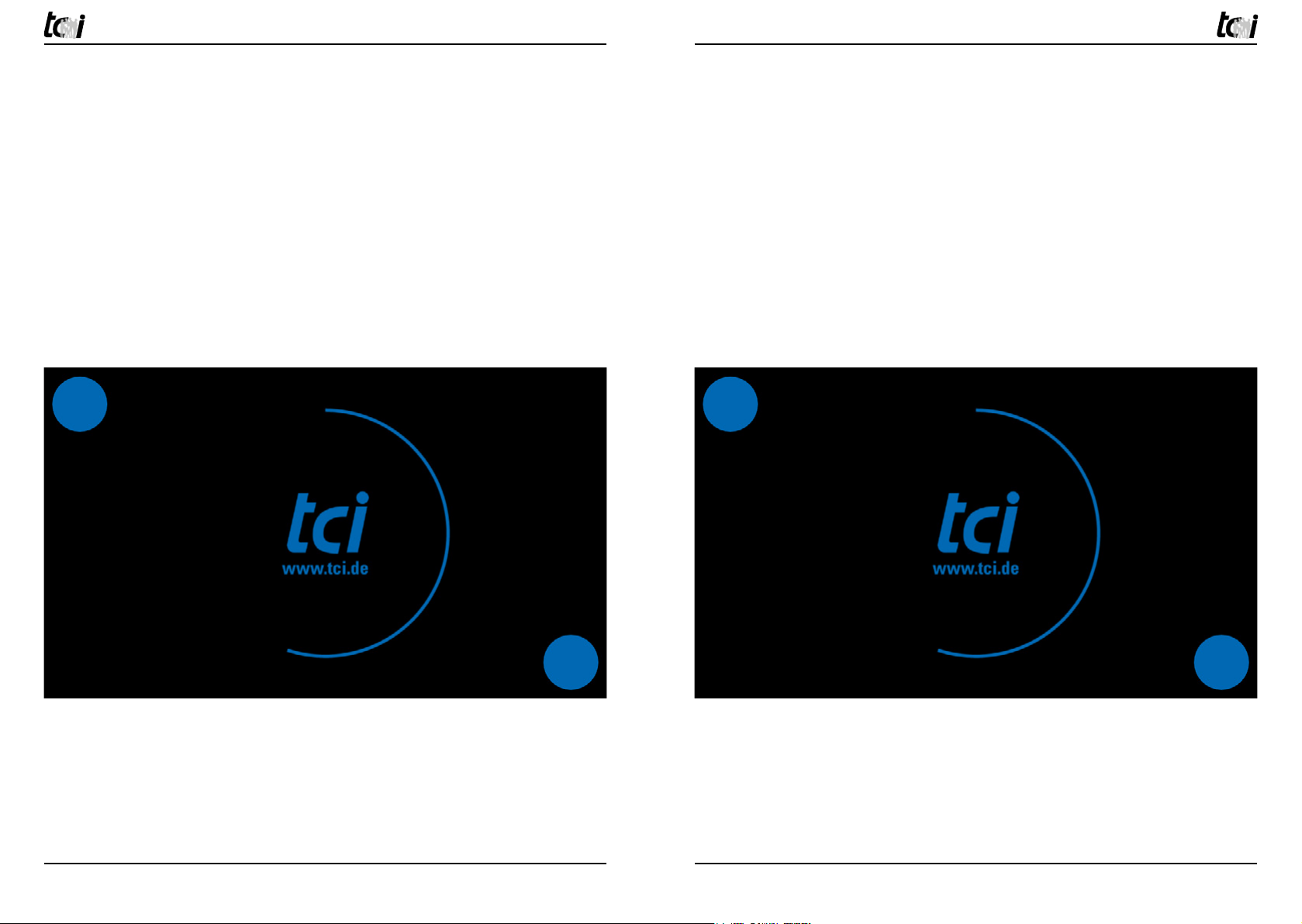

Fig. 1: Splash screenAbb. 1: Splash Screen

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 6 von 32 Seite 7 von 32

2. Navigation

Zu den verschiedenen Seiten des WebWizards können Sie bequem über die obere Symbolleiste

navigieren. Folgende Seiten stehen Ihnen zur Konﬁguration zur Verfügung:

Sprachauswahl

Bildschirmeinstellungen

Netzwerkeinstellungen

Webservereinstellungen

Lautstärke

Zeitplan & Passwortschutz

Startseite

Informationen zur Version und Zugang zu den Android Systemeinstellungen

3. Sprachauswahl

Das Einstellungsmenü des WebWizards beginnt mit der Sprachauswahl. Hier können Sie mit einem

einfach Klick auf das entsprechende Ländersymbol die Sprache für das System festlegen.

3. Language Selection

The settings menu of the WebWizard starts with the language selection. Here you can set the

language for the system with a simple click on the corresponding country icon.

2. Navigation

You can navigate to the different pages of the WebWizard comfortably via the upper toolbar. The

following pages are available for conﬁguration:

Language selection

Display settings

Network settings

Webserver settings

Volume

Schedule & password protection

Homepage

Version information and access to Android system settings

Fig. 2: Language selectionAbb. 2: Sprachauswahl

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 8 von 32 Seite 9 von 32

4. Bildschirmeinstellungen

Hier können Sie alle Einstellungen vornehmen die den Bildschirm betreffen.

Bildschirmhelligkeit

Bildschirmorientierung

Abdunkeln des Bildschirms nach Zeit x

Bildschirm aus nach Zeit x

4.1 Bildschirmorientierung

Folgende Optionen stehen für die Bildschirmorientierung zur Verfügung:

Landscape (horizontal)

Landscape reverse (horizontal invertiert)

Portrait (vertikal)

Portrait reverse (vertikal invertiert)

Sensor (automatische Bildschirmrotation nach Lagesensor, nur XI-Systeme)

4.1 Display Orientation

The following options are available for the screen orientation:

Landscape

Landscape reverse

Portrait

Portrait reverse

Sensor (automatic screen rotation by position sensor, only in XI systems)

4. Display Settings

Here you can make all settings that affect the screen.

Display brightness

Display orientation

Dimming the screen after time x

Screen off after time x

Fig. 3: Screen orientationAbb. 3: Bildschirmorientierung

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 10 von 32 Seite 11 von 32

4.2 Abdunkeln des Bildschirms nach Zeit X

Hier können Sie einstellen ob der Bildschirm nach einiger Zeit ohne Benutzereingabe automatisch

gedimmt werden soll. In der linken Spalte wählen Sie aus nach welcher Zeit ohne Benutzereingabe

die Helligkeit reduziert werden soll. In der rechten Spalte stellen Sie den Wert ein auf den die

Bildschirmhelligkeit reduziert werden soll.

4.2 Darkening the Screen After Time X

Here you can set whether the screen should be dimmed automatically after some time without user

input. In the left column, select the time after which the brightness should be reduced without user

input. In the right column you can set the value to which the screen brightness should be reduced.

Fig. 4: DimmingAbb. 4: Dimmen

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 12 von 32 Seite 13 von 32

Fig. 5: Automatically turning off the display in case of inacitvityAbb. 5: Bildschirm bei Inaktivität automatisch ausschalten

4.3 Bildschirm ausschalten nach Zeit X

Hier können Sie festlegen nach welcher Zeit ohne Benutzereingabe der Bildschirm vollständig

abgeschaltet wird.

4.3 Switching Off the Screen After Time X

Here you can deﬁne after which time without user input the screen will be switched off completely.

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 14 von 32 Seite 15 von 32

5. Netzwerkeinstellungen

Auf der Seite „Netzwerkeinstellungen“ können Sie die Netzwerkschnittstelle manuell konﬁgurieren.

Legen Sie hierfür die Werte fest für:

IP-Adresse

Subnetzmaske

Gateway

DNS1

DNS2

Alternativ können Sie „DHCP“ auswählen um die Konﬁguration der Netzwerkschnittstelle von Ihrem

Router vornehmen zu lassen.

5. Network Settings

On the „Network Settings“ page, you can conﬁgure the network interface manually.

To do this, set the values for:

IP address

Subnet mask

Gateway

DNS1

DNS2

Alternatively, you can select „DHCP“ to let your router conﬁgure the network interface.

Fig. 6: Network settingsAbb. 6: Netzwerkeinstellungen

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 16 von 32 Seite 17 von 32

6. Webservereinstellungen 6. Webserver Settings

Fig. 7: Refresh intervalAbb. 7: Aktualisierungsintervall

6.2 Aktualisierungsintervall

Unter dem Menüpunkt „Aktualisierungsintervall“ können Sie festlegen wir oft der Browser eine

automatisches neu Laden der der Webseite vornimmt.

6.1 Webserver URL

Hier können Sie alle Einstellungen vornehmen die mit dem Browser zu tun haben.

Legen Sie die Startseite des Browsers fest, in dem Sie die Webserver URL eintragen.

Die dort hinterlegte Adresse wird automatisch beim Browserstart geladen.

6.2 Refresh Interval

With the menu item „Refresh interval“ you can deﬁne how often the browser will automatically reloads

the web page.

6.1 Webserver URL

Here you can make all settings that have to do with the browser.

Deﬁne the start page of the browser by entering the Webserver URL.

The address stored there is automatically loaded when the browser is started.

Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de

Seite 18 von 32 Seite 19 von 32

6.3 Browser

Unter dem Menüpunkt „Browser“ können Sie festlegen welcher Browser vom WebWizard zur Anzeige

Ihrer Webseite verwendet wird.

Folgende Optionen stehen zur Auswahl:

Tci WebClient (Standard)

Google Chrome

Hinweis: Einige Funktionen stehen mit Google Chrome nicht zur Verfügung

• Dimm Funktion

• Passwortschutz

• Kiosk Modus

• Exit Funktion des Browsers

6.3 Browser

Under the menu item „Browser“ you can deﬁne which browser is used by the WebWizard to display

your website.

The following options are available:

Tci WebClient (default)

Google Chrome

Note: Some functions are not available with Google Chrome

• Dimming function

• Password protection

• Kiosk mode

• Exit function of the browser

Fig. 8: Choosing the used browserAbb. 8: Browserwahl
