Compact Mechanical

Portion Control Scales

Instruction Manual

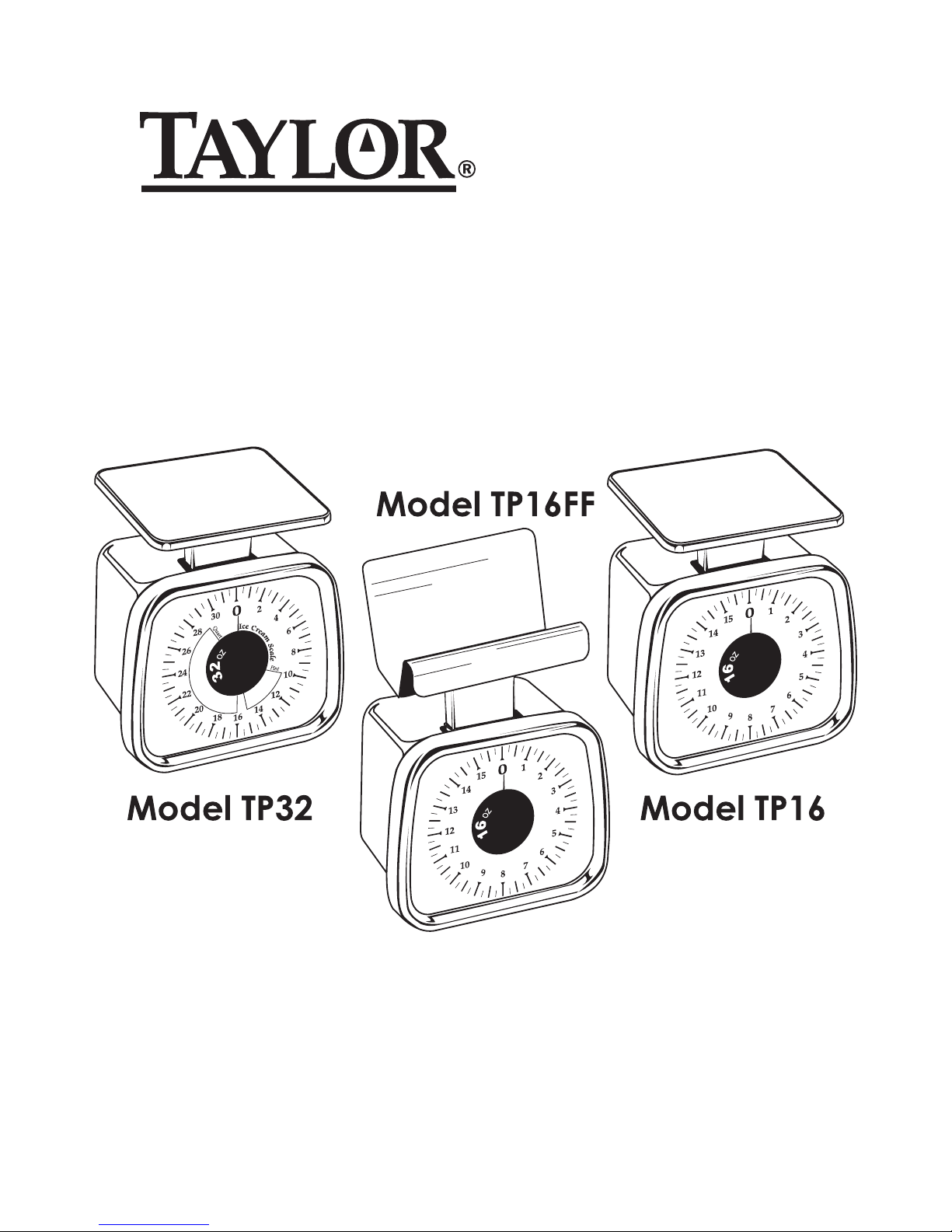

TP16,

TP16FF,

TP32

Accuracy you can Trust™

Thank you for purchasing a Taylor® Portion Control

scale. Your Taylor® scale is an example of superior

design and craftsmanship. Please read this instruction

manual carefully before use. Keep these instructions

handy for future reference.

General Operation

1. Place the scale on a hard, at surface

2. Before using the scale, allow it to reach room

temperature, then perform the following steps:

A. Place weight on scale and allow pointer to come

to rest.

B. Remove weight and allow pointer to come to rest.

C. After repeating this cycle two or three times,

adjust pointer to zero using the adjustment knob

located on top of the scale body, beneath the

platform, and repeat the adjustments until zero is

stabilized.

3. If scale is relocated, readjustment to zero may be

required. To do so, repeat above steps. When

weighing, evenly distribute weight on platform.

Soft Serve Calibrator Feature

(Model TP32 only)

This model has the percentage of overrun scales

for a pint sample or a quart sample. Refer to your

manual for the soft serve machine manufacturer’s

recommendation.

1. You will need an accurate one pint or one quart

measuring cup to hold the sample.

2. You must tare-out (Re-Zero) the scale with the empty

cup to be used.

3. Be sure to Re-Zero the scale after the calibration of

your soft serve machine.

Care and Maintenance

1. The body and mechanism are not dishwasher

safe. Immersing the scale in water may trap liquid

between lens and body that can not be effectively

dried out. Damage will void warranty.

2. Caution… An occasional wiping with a soft cloth

and mild soap will keep your Taylor® scale clean

and attractive. Do not use abrasive cleaners. Your

Taylor® scale does not require oiling or lubrication of

any kind.

3. Do not tamper with unit’s internal components.

Doing so will invalidate the warranty on this unit and

may cause damage. The unit contains no user-

serviceable parts.

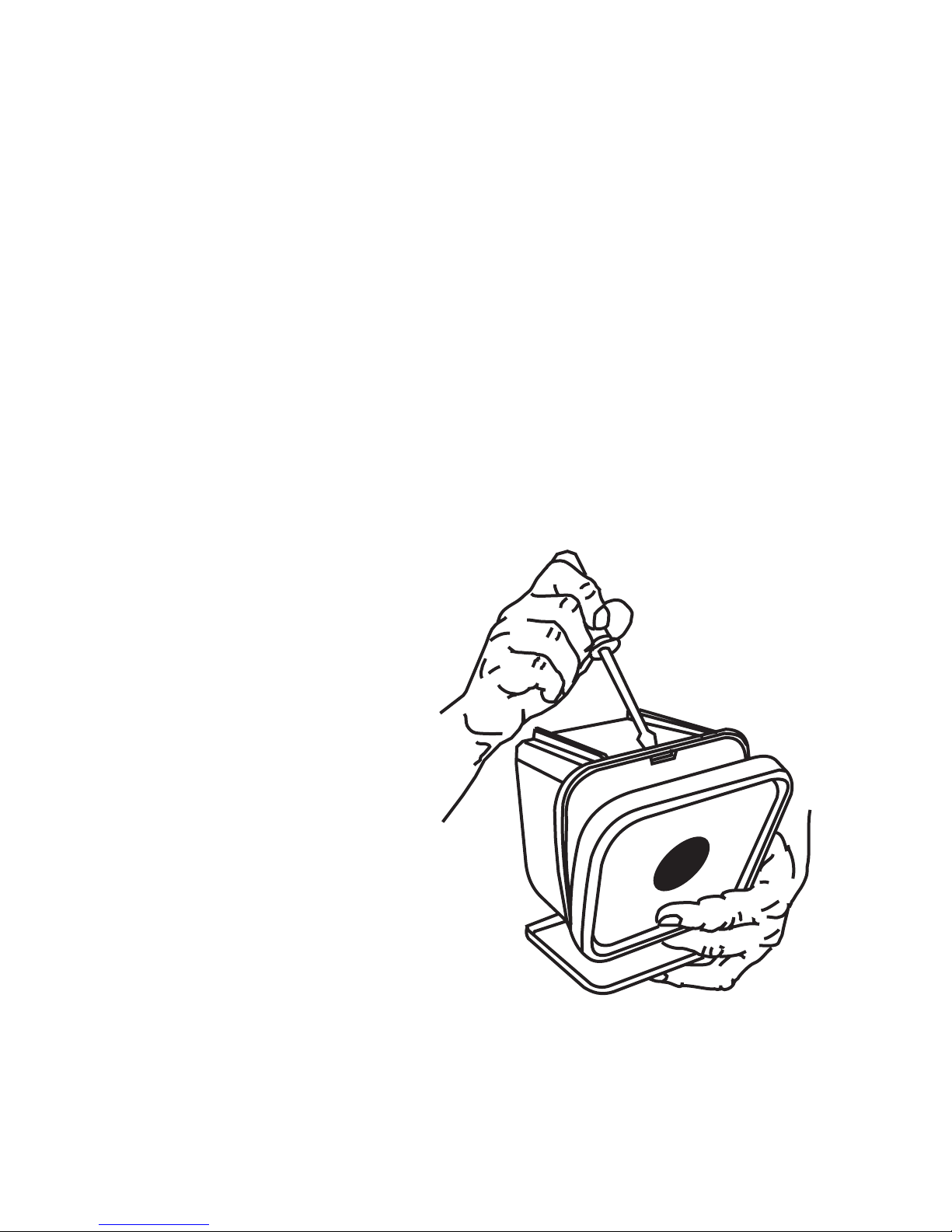

4. The lens can

be removed by

pressing in on the

tab at the bottom

of the bezel and

pulling the lens/

bezel away from

the scale case.

There are two (2)

tabs at the top and

the entire lens/bezel

will lift up and out

of slots in the lens.

You can clean the

inside of the lens this

way but be careful

to not bend the red

pointer. Do the reverse to reattach and snap the

tab into its slot on the bottom.

One Year Limited Warranty

This product is warranted against defects in materials or

workmanship for one (1) year for the original purchaser

from date of original purchase. It does not cover

damages or wear resulting from accident, misuse,

abuse, commercial use or unauthorized adjustment

and/or repair. Should this product require service (or

replacement at our option) while under warranty,

please pack the item carefully and return it prepaid,

along with receipt showing date of purchase and a

note explaining reason for return to:

Taylor Precision Products, Inc.

2220 Entrada Del Sol, Suite A

Las Cruces, New Mexico 88001 U.S.A.

Customer Service Phone: 1-800-225-4834

Customer Service Fax: 1-575-526-4347

www.taylorusa.com

There are no expressed warranties except as listed

above. This warranty gives you specic legal rights and

you may also have other rights which vary from state to

state.

For additional product information, or warranty

information outside the USA, please contact us through

www.taylorusa.com

Made to our exact specications in China.

Not legal for trade.

and Accuracy you can trust™ is a trademark of Taylor Precision

TP16 2.15

Balances compacte pour

contrôle mécanique des portions

Manuel d’instructions

TP16,

TP16FF,

TP32

Modèle TP16FF

Modèle TP32 Modèle TP 16

Accuracy you can Trust™

Merci de votre achat d’une balance de contrôle de la

partie mécanique Taylor®. Votre balance Taylor® est un

exemple de design et de travail supérieurs. Veuillez lire

attentivement votre manuel d’instructions avant d’utiliser

l’appareil. Conservez ces instructions à portée de la main

à titre de référence.

Fonctionnement Général

1. Placez la balance sur une surface dure et plane.

2. Avant d’utiliser la balance, laissez-la atteindre la

température ambiante, puis effectuez les étapes

suivantes:

A. Placez un poids sur la balance et laissez l’aiguille se

stabiliser.

B. Retirez le poids et laissez l’aiguille se stabiliser.

C. Répétez ce cycle deux ou trois fois, puis ajustez

l’aiguille sur le zéro en utilisant le bouton de réglage

situé sur le haut du corps de la balance, sous la

plate-forme. Répétez ensuite les ajustements,

jusqu’à ce que le zéro soit stabilisé.

3. Si vous déplacez la balance, il pourra s’avérer

nécessaire de réajuster le zéro. Pour ce faire, répétez

les étapes ci-dessus. Lors du pesage, distribuez le poids

de manière uniforme sur la plate-forme.

Fonction de calibrage pour crème glacée

(modèle TP32 uniquement)

Ce modèle dispose du pourcentage de dépassement

pour un échantillon d’une chopine (473 ml) ou d’une

pinte (946 ml). Consultez votre manuel pour connaître

la recommandation du fabricant de l’appareil à crème

glacée.

1. Vous aurez besoin d’une tasse à mesurer précise

d’une chopine ou d’une pinte dans laquelle mettre

l’échantillon.

2. Vous devrez remettre la balance à zéro (poids à vide)

au moyen de la tasse vide qui sera utilisée.

3. Assurez-vous de bien remettre la balance à zéro après

le calibrage de votre appareil à crème glacée.

Soin et Entretien

1. Ni le corps, ni le mécanisme ne sont lavables au

lave-vaisselle. Si la balance est immergée dans de

l’eau, le liquide risque de se retrouver piégé entre

la lentille et le corps et il pourra s’avérer impossible

de l’assécher de manière efcace. Les dommages

annuleront la garantie.

2. Mise en garde... Essuyez de temps à autre la balance

Taylor® avec un chiffon et du savon doux pour la

garder propre et attrayante. N’utilisez pas d’agents

de nettoyage abrasifs. Votre balance Taylor n’a pas

besoin d’être huilée ni graissée.

3. Ne modiez pas les composants internes de l’unité,

an de ne pas annuler la garantie de l’unité ou

provoquer des dommages. L’unité ne contient

aucune pièce susceptible d’être réparée par

l’utilisateur.

4. La lentille pourra

être retirée en

appuyant sur

l’onglet qui se trouve

en bas de la lunette

et en tirant pour

extraire la lentille/

la lunette du boîtier

de la balance. Deux

(2) onglets, situés en

haut et l’ensemble

lentille/lunette,

pourront être

soulevés et extraits

des encoches

de la lentille. Il est

alors possible de

nettoyer l’intérieur

de la lentille, mais

évitez de plier l’aiguille rouge. Remontez dans l’ordre

inverse. Enclenchez l’onglet dans sa fente, en bas. 7

Garantie limitée d’un an

Taylor® garantit que ce produit est libre de tout défaut

de matériaux ou de main d’œuvre pour une période

d’un (1) an pour l’acheteur original à partir de la date

d’achat original. Elle ne couvre pas les dommages ou

l’usure suite à un accident, une mauvaise utilisation,

tout abus, utilisation commerciale ou réglage interdit

et/ou réparation interdite. Si cette balance exige un

service (ou un remplacement à notre discrétion) sous

garantie, veuillez l’emballer avec soin et la retourner à

frais prépayés avec la facture du magasin indiquant la

date d’achat et une note expliquant la raison du retour

à l’adresse suivante :

Taylor Precision Products, Inc.

2220 Entrada Del Sol, Suite A

Las Cruces, New Mexico 88001 U.S.A.

Customer Service Phone: 1-800-225-4834

Customer Service Fax: 1-575-526-4347

www.taylorusa.com

Il n’y a aucune garantie expresse sauf celle indiquée

précédemment. Cette garantie vous donne des droits

précis, mais vous pouvez aussi avoir d’autres droits qui

varient d’une juridiction à l’autre.

Pour de l’information supplémentaire sur le produit

ou sur la garantie à l’extérieur des É.-U. veuillez nous

contacter par www.taylorusa.com

Fabriqué en Chine selon nos spécications exactes.

Non légal pour le commerce.

déposées et Accuracy you can trust™ est une marque de

Taylor Precision Products, Inc. et ses sociétiés afliées. Tous droits

réservés.

Básculas mecánica compacta

para control de porciones

Manual de instrucciones

TP16,

TP16FF,

TP32

Modelo TP16FF

Modelo TP32 Modelo TP 16

Accuracy you can Trust™

Gracias por comprar una báscula mecánica para el

control de porciones Taylor®. Su báscula Taylor® es un

ejemplo de diseño y mano de obra superiores. Antes

de usarla, sírvase leer con atención este manual de

instrucciones. Guarde estas instrucciones en un lugar de

fácil acceso para referencia futura.

Operación general

1. Coloque la báscula en una supercie rme y plana.

2. Antes de utilizar la báscula, deje que llegue a

temperatura ambiente y luego realice los siguientes

pasos:

A. Coloque peso sobre la báscula y deje que la aguja

indicadora se detenga.

B. Retire el peso y deje que la aguja se detenga.

C. Después de repetir este ciclo dos o tres veces,

ajuste la aguja indicadora en cero usando la perilla

de ajuste ubicada en la parte superior del cuerpo

de la báscula, debajo de la plataforma, y repita los

ajustes hasta que el cero se estabilice.

3. Si coloca la báscula en otro lugar, puede que sea

necesario volver a ajustarla a cero. Para hacerlo,

repita los pasos anteriores. Cuando pese, distribuya el

peso de manera uniforme sobre la plataforma.

Función de calibrador para máquina de

helado de chorro (solo el modelo TP32)

Este modelo tiene las básculas de porcentaje de

incorporación de aire (overrun) para una muestra de

una pinta (473 ml) o un cuarto (946 ml). Consulte su

manual para ver las recomendaciones del fabricante de

la máquina de helados.

1. Necesitará una taza medidora exacta de una pinta o

un cuarto para poner la muestra.

2. Debe tarar (ajustar a cero) la báscula con la taza

vacía que va a usar.

3. Asegúrese de volver a ajustar a cero la báscula

después de la calibración de su máquina de helados.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Taylor Échelle

Taylor

Taylor TE11FT Manuel utilisateur

Taylor

Taylor The Biggest Loser Manuel utilisateur

Taylor

Taylor Digital Kitchen Scale 3839 Manuel utilisateur

Taylor

Taylor TE10C Manuel utilisateur

Taylor

Taylor 7410 Manuel utilisateur

Taylor

Taylor 5742 Manuel utilisateur

Taylor

Taylor The BIGGEST LOSER 3826BL Manuel utilisateur

Taylor

Taylor 5742 Manuel utilisateur

Taylor

Taylor 7519 Manuel utilisateur

Taylor

Taylor 7553 Manuel utilisateur

Taylor

Taylor TE10C Manuel utilisateur

Taylor

Taylor 3700-44 Manuel utilisateur

Taylor

Taylor THD50 Manuel utilisateur

Taylor

Taylor TS10-41 Manuel utilisateur

Taylor

Taylor 7209 Manuel utilisateur

Taylor

Taylor CP7556 Manuel utilisateur

Taylor

Taylor TE10SSW Manuel utilisateur

Taylor

Taylor 7566EF Manuel utilisateur

Taylor

Taylor 7602 Manuel utilisateur

Taylor

Taylor 7084 Manuel utilisateur

Taylor

Taylor 3838 Manuel utilisateur

Taylor

Taylor 7324EXP Manuel utilisateur

Taylor

Taylor TE22 Manuel utilisateur

Taylor

Taylor 7402 Manuel utilisateur

Manuels Échelle populaires d'autres marques

AWS

AWS ZEO-50 Manuel utilisateur

Gima

Gima Glass Body Fat Analyzer Manuel de la liste des pièces

Seca

Seca 374 Manuel utilisateur

TEC

TEC TEC SL59 SERIES Manuel utilisateur

Axis

Axis B/E Series Manuel utilisateur

Alecto

Alecto ACW-40 Manuel utilisateur

Rice Lake

Rice Lake MSI-4260 IS Manuel utilisateur

IKA

IKA RCT basic safety control Manuel utilisateur

ADE

ADE M20011 Manuel utilisateur

Duronic

Duronic KS3000 Manuel utilisateur

Digi

Digi SM-720 Manuel utilisateur

Cardinal

Cardinal CS Series Manuel utilisateur

Korona

Korona Kastella Manuel utilisateur

A&D

A&D FC-50Ki Manuel utilisateur

BDA

BDA CAMARGUE Manuel utilisateur

Tanita

Tanita HD-357 Manuel utilisateur

Leifheit

Leifheit 03173 Manuel utilisateur

Lumme

Lumme LU-1340 Manuel utilisateur
