Swegon ROE Series Mode d’emploi

ROEa

Installation – Commissioning – Maintenance 20140109

Installation

Size of opening, see the dimensions of the connecting

duct. Place the mounting frame in the mounting plate

and insert it into the connecting duct. Secure it with blind

rivets from the inside. Be careful when positioning the

blind rivets so that they will not be in the way when you

ﬁt the exhaust register in the mounting frame. Rotate

the diffuser into the bayonet fasteners of the mounting

frame.

After you have ﬁnished commissioning to exhaust register,

secure the protective screen using the steel blind rivets

supplied. See Figure 1.

Figure 1. Installation.

Commissioning

Rotate the inner cone clockwise (-) to increase the pres-

sure drop and counterclockwise (+) to decrease it. Lock

the position of the cone by tightening the lock nut on the

rear side of the exhaust register.

Commission the exhaust register by measuringthe pres-

sure or the airﬂow. For pressure measurement, use a

so-called "measuring hook" and for airﬂow measurement

use a commonly marketed airﬂow meter. See Figures 2

and 3.

The rated coefﬁcient of performance (K-factor) is speci-

ﬁed on the identiﬁcation label of the product and in the

relevant commissioning instructions at www.swegon.com.

Maintenance

The exhaust register can be cleaned, if necessary, using

lukewarm water with dishwashing detergent added or by

vacuum cleaning using a brush nozzle. The duct system

can be reached for cleaning by turning the exhaust regis-

ter out of its mounting frame after you have removed the

protective screen.

Figure 2. Commissioning.

Figure 3. Commissioning.

ROE

2Swegon reserves the right to alter speciﬁcations. 20140109

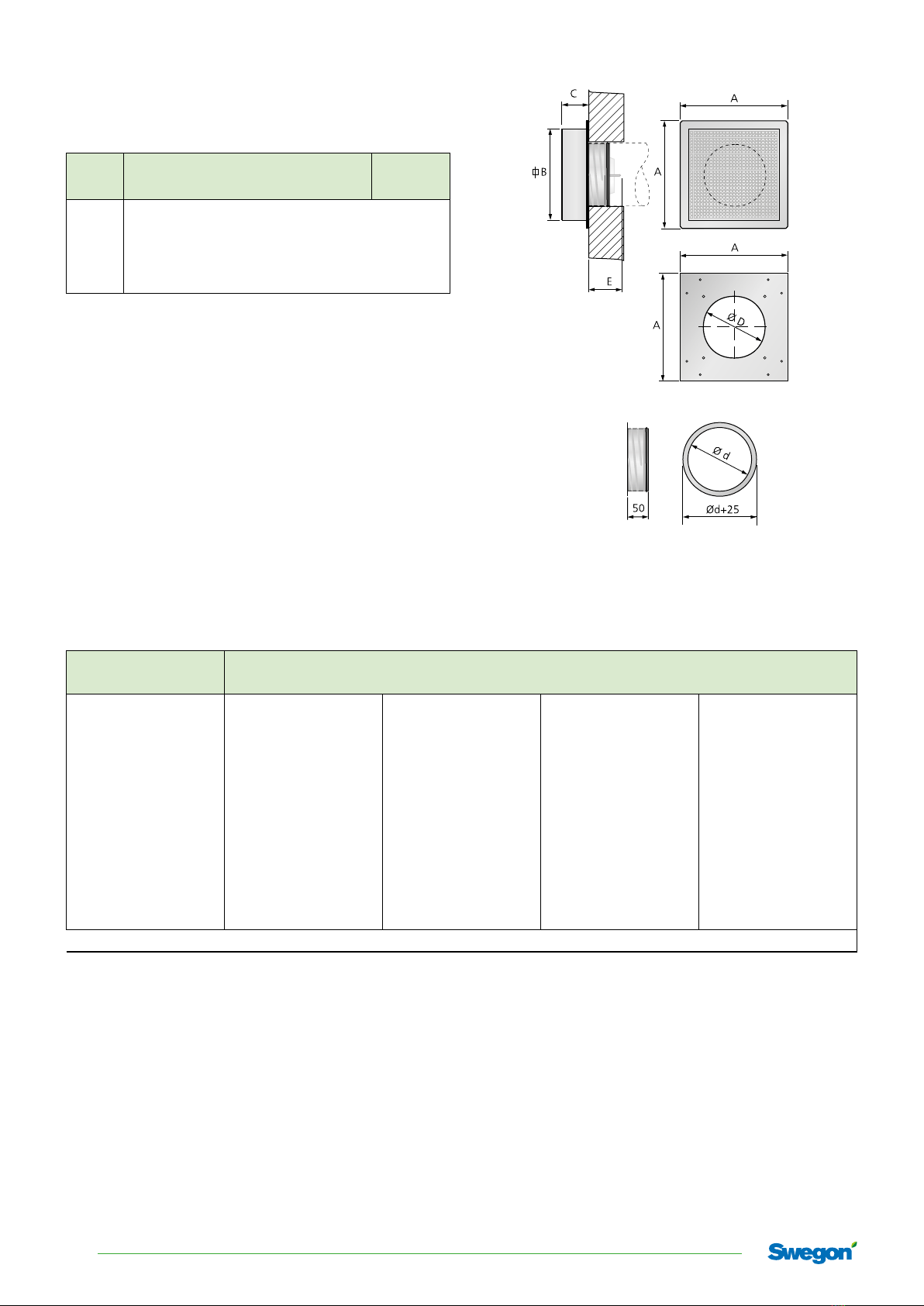

Dimensions and weights

ROE

Size Dimensions (mm) Weight

(kg)

A B C ØD Ød E

100 265 225 60 103 99 63 0,5

125 265 225 60 128 124 78 0,6

160 265 225 60 163 159 78 0,8

200 330 290 60 203 199 101 1,3

Figure 4. ROE.

K-factor – ROEa

Cone position Size

100 125 160 200

-15 0,6 –––

-12 0,8 –––

-10 1,0 1,3 2,0 –

-5 1,4 1,9 2,8 –

-3 –––1,8

01,8 2,6 3,6 2,6

+5 2,3 3,2 4,5 3,8

+10 2,7 3,9 5,4 5,2

+15 – – 6,2 6,4

+20 –––7,5

+25 –––8,6

Measured with a test probe
