Swegon PARASOL m X Manuel utilisateur

1

2012-02-03 www.swegon.com

Registered design. The company reserves the right to make design changes without prior notice.

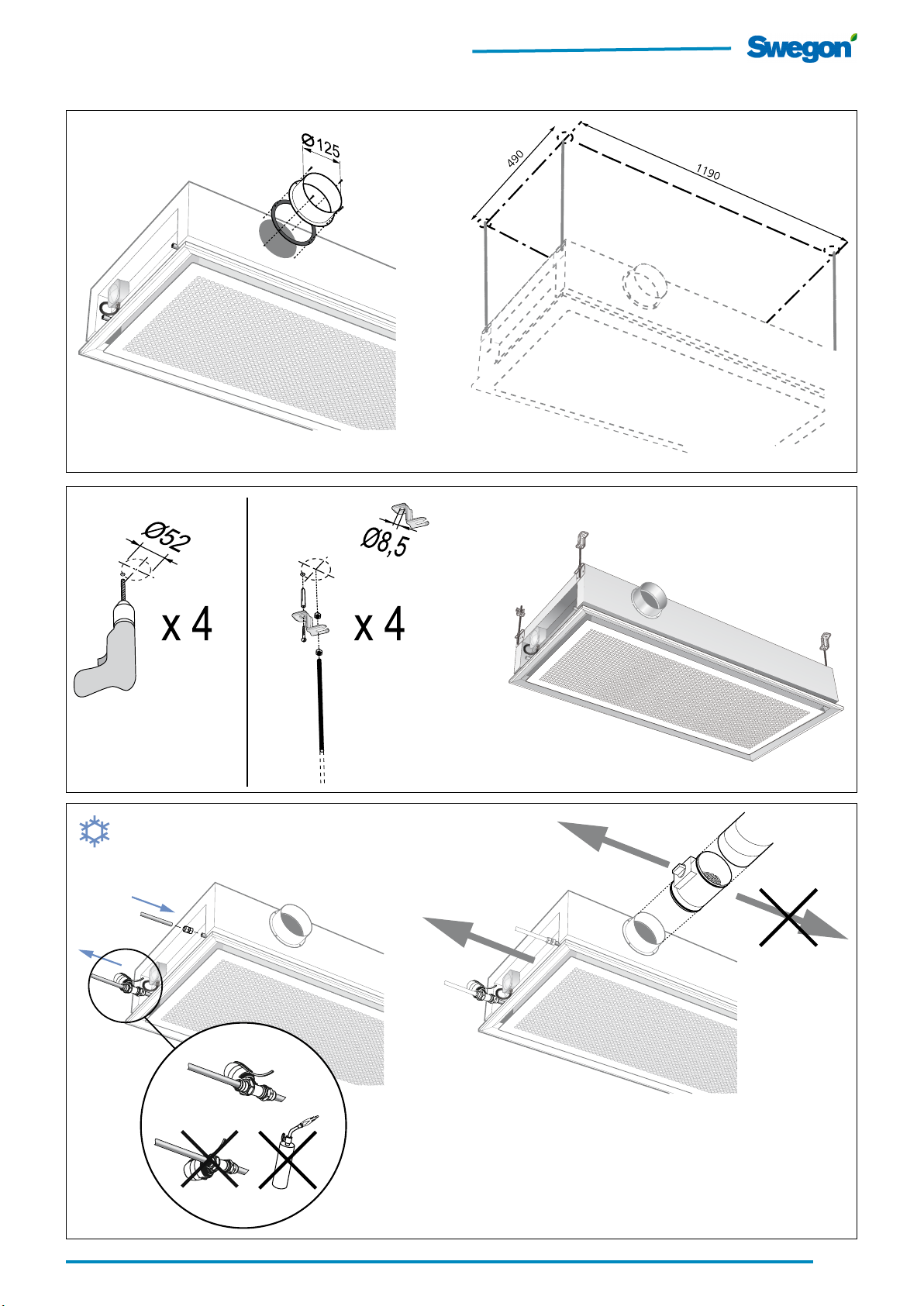

PARASOL m, Variant X

Cu Ø12 × 1 mm

SYST VD + LUNA AT

2

PARASOL m, Variant X

2012-02-03 www.swegon.com

Registered design. The company reserves the right to make design changes without prior notice.

LUNA 1 1

3N12

°C

13

31

PE

L

N

230V~ 50Hz

°C

2

42

Signal NC bl

br

b

g

Kopplingschema / Circuit diagram / Schéma de circuit

SWEGON AB ARVIKA SWEDEN

1Överhettningskydd /Overheating protection /Protection de surchauffe (Auto reset)

2Överhettningskydd /Overheating protection /Protection de surchauffe (Man reset)

3 Värmesta v / Heating element / Élément de chauffe

b blå/blue/bleu br brun/brown/brun bl svart/black/noir grå/grey/gris

12

A: Allpolig brytare, brytavstånd >3mm; A: Double-pole switch, contact separation >3mm

The appliance is not to be used by children or persons

with reduced physical, sensory or mental capabillities,

or lack of experience and knowledge, unless they have

been given supervision or instruction.

Children being supervised not to play with the appli-

ance.

Instructions for heaters for mounting at high level state

that the heater must be installed at least 1,8m above

the ﬂoor.

Necessity to allow disconnection of the appliance from

the supply after installation, by accessible plug or a

switch in the ﬁxed wiring.

1 2

LUNA

1

PE N

2

L (230 V AC)

N

A

3N12
