SW-Motech QUICK-LOCK EVO Manuel utilisateur

QUICK-LOCK EVO Kofferträger / QUICK-LOCK EVO Side Carrier

Die Modellzuweisungen von diesem Artikel finden Sie auf unserer Website.

The application list for this product can be found on our website.

Montagehinweise

ATTENTION: The assembly of this

product can be complicated and

requires a good technical

understanding. If you are not sure of

how to do this, have a specialty garage

perform the mounting and service.

SW-MOTECH accepts no liability for

damages caused by improper

installation.

This product is designed only for

mounting on vehicles in their original

condition. We do not guarantee

compatibility with accessories from

other manufacturers.

German safety regulations require that

no metal edge with a radius of less

than 2.5 mm be exposed while driving

a motorcycle. The side carriers should

not be used when luggage is not

attached to them.

All screws, bolts and nuts, including

all replacement hardware provided by

SW-MOTECH, should be tightened to

the torque specified in the OEM

maintenance manual for your

motorcycle. If no torque specifications

are provided in the OEM maintenance

manual, the following torques may be

used:

All screws, bolts and nuts should be

checked regularly to ensure that all

are tightened to the proper torque.

Medium strength liquid thread-locker

(i.e., "Locktite") should be used to

secure all screws, bolts and nuts.

Maximum load: 12.5 kg (27.5 lbs) per

side carrier (inclusive case and adapter

kit). The manufacturer's maximum load

of the motorbike is still valid. Maximum

speed with mounted cases: 130 km/h

(80 mph).

Subject to change. Not responsible for

typos.

ACHTUNG: Die Montage dieses

Produktes kann kompliziert sein und

erfordert ein gutes technisches

Verständnis. Wenn Sie unsicher sind,

lassen Sie Montage und Wartung durch

eine Fachwerkstatt durchführen.

SW-MOTECH übernimmt keine Haftung

für Schäden, die durch eine

unsachgemäße Montage verursacht

wurden.

Dieses Produkt wurde für Fahrzeuge

im Originalzustand entwickelt. Die

Kompatibilität mit Zubehörteilen

anderer Hersteller kann nicht

gewährleistet werden.

Fahren Sie nicht mit montierten Koffer-

trägern ohne Koffer. Wenn Sie ohne

Gepäck fahren, bitte die Kofferträger

demontieren.

Alle vom Motorrad gelösten Schrauben

sind gemäß Herstellerangaben wieder

zu montieren, oder mit von SW-MOTECH

gelieferten Schrauben zu ersetzen. Falls

nicht anderweitig definiert, diese

Schrauben nach Tabelle anziehen.

Gegebenenfalls Schrauben mit flüssiger

Schraubensicherung einkleben.

Prüfen Sie regelmäßig alle

Verbindungen auf festen Sitz.

Maximale Zuladung: 12,5 kg pro

Kofferträger/Seite (inklusive Koffer und

Adapterkit). Es gilt die vom Hersteller

genannte, maximale Zuladung des

Fahrzeugs. Höchstgeschwindigkeit mit

montierten Koffern: 130 km/h.

Technische Änderungen vorbehalten.

Irrtümer ausgenommen.

KFT.05.765.20000/B

Revision: 01

SW-MOTECH GmbH & Co. KG

Ernteweg 8/10

35282 Rauschenberg

Germany

Tel. +49 (0) 64 25/8 16 8-00

Fax +49 (0) 64 25/8 16 8-10

[email protected]

www.sw-motech.com

Mounting Instruction

M5 5,5 Nm

M6 9,6 Nm

M8 23 Nm M5 5,5 Nm

M6 9,6 Nm

M8 23 Nm

KAV-100/4 150 mm

Anzahl/Pcs. 2

Kabelverlängerung

Cable Extension

M5 x 20 ISO 7380

Anzahl/Pcs. 2

Linsenkopfschraube

Lenshead Screw

STV.00.025.RD

Anzahl/Pcs. 8

Kabelverbinder

Cable Connector

M5 DIN 6927

Anzahl/Pcs. 2

Mutter mit Bund,

selbstsichernd

Lock Nut with Flange

KFT.05.765.004

Anzahl/Pcs. 2

Blinkerverlegung

Blinker Bracket

schwarz/black

KFT.05.765.001

Anzahl/Pcs. 1

Oberer Querverbinder

Upper Cross Girder 13

KFT.00.064.001/B

Anzahl/Pcs. 1

Befestigungsblech

Mounting Bracket 16

KFT.05.765.005

Anzahl/Pcs. 2

Befestigungsblech

Mounting Bracket 20

KFT.00.061.001

Anzahl/Pcs. 1

Befestigungsblech

Mounting Bracket

M8 x 45 DIN 912

Anzahl/Pcs. 2

Innensechskant-

schraube

Hexagon Socket Screw

M8 x 40 DIN 912

Anzahl/Pcs. 2

Innensechskant-

schraube

Hexagon Socket Screw

M8 x 45 DIN 912

Anzahl/Pcs. 2

Innensechskant-

schraube

Hexagon Socket Screw

M8 x 35 ISO 7380

Anzahl/Pcs. 2

Linsenkopfschraube

Lenshead Screw 21

M8 x 60 ISO 7380

Anzahl/Pcs. 1

Linsenkopfschraube

Lenshead Screw

A 8,4 DIN 125

Anzahl/Pcs. 2

Unterlegscheibe

Washer 11

A 8,4 DIN 125

Anzahl/Pcs. 2

Unterlegscheibe

Washer 15

Da:24 Di:8,4 h:5

Anzahl/Pcs. 1

Distanzbuchse

Spacer 18

Da:16 Di:8,5 h:17

Anzahl/Pcs. 2

Distanzbuchse

Spacer 22

Da:14 Di:8,2 h:11

Anzahl/Pcs. 1

Distanzbuchse

Spacer

Da:25 Di:8,4 h:4

Anzahl/Pcs. 2

Distanzbuchse

Spacer 12

Da:25 Di:8,4 h:5

Anzahl/Pcs. 2

Distanzbuchse

Spacer 19

M8 DIN 6923

Anzahl/Pcs. 2

Mutter mit Bund,

Sperrverzahnung

Lock Nut with Flange

schwarz/black schwarz/black

KFT.05.765.003

Anzahl/Pcs. 1

Hintere Querverbinder

Rear Cross Girder 27

KFT.05.765.961/962

Anzahl/Pcs. 2 (L/R)

Kofferträger

Side Carrier

M6 x 20 DIN 933

Anzahl/Pcs. 2

Sechkantschraube

Hexagon Screw 28

CAM.2312S21-12AHNV

Anzahl/Pcs. 8

Schnellverschluss

Quick Fastener

A 6,4 DIN 9021

Anzahl/Pcs. 2

Unterlegscheibe

Washer 29

CAM.23.12S.10-1BP

Anzahl/Pcs. 8

Sicherungsring

Retaining Ring

M6 DIN 6927

Anzahl/Pcs. 2

Mutter mit Bund,

selbstsichernd

Lock Nut with Flange

schwarz/black

Schritt

Step 1

Vorbereitung / Preparation

Entfernen Sie die Gummiabdeckung vom Gepäckträger. Lösen Sie die in Schritt 1 gezeigten

originalen Schrauben und entfernen Sie den Gepäckträger vom Fahrzeug. Lösen Sie anschließend

beidseitig die in Schritt 2 markierten Schrauben und Kunststoffdübel der Radabdeckung und

lösen Sie diese vom Fahrzeug. Nun können die originalen Blinker demontiert werden.

Remove the rubber cover from the luggage rack. Loosen the screws shown in step 1 and remove

the original luggage rack from the vehicle. Then loosen the marked screws and plastic dowles

(shown in step 2) of the wheel cover and remove it from the vehicle. Remove the original blinkers.

! !

Schritt

Step 2

Schritt

Step 4

Montage / Mounting

Schritt

Step 3

Montieren Sie den Gepäckträger mit dem oberen Querverbinder (6) am Fahrzeug. Benutzen Sie

flüssige Schraubensicherung.

Mount the luggage rack with the upper cross girder (6) on the vehicle. Use liquid thread locker

to secure the screws.

Vor Montage der Blinkerverlegungen (1) müssen die Blinkerkabel verlängert werden. Durchtrennen

Sie die originalen Kabel. Entfernen Sie die Isolierungen an den Kabelenden. Verbinden Sie

Kabelenden mit den mitgelieferten Verlängerungskabeln (4), wie in der Detailzeichnung gezeigt.

Montieren Sie nun die Blinker mit den originalen Muttern an den Blinkerverlegungen (1).

Anschließend müssen die Blinkerverlegungen (1) beidseitig am Fahrzeug montiert werden, wie

in Zeichnung 3 gezeigt. Verbinden Sie die Blinkerkabel wieder mit dem Bordnetz.

Montieren Sie nun die Radabdeckung wieder am Fahrzeug.

Before mounting the blinker bracket (1) the blinker cables must be extended. Cut through the

original blinker cables. Remove the isolation of the cable ends. Connect the cable ends with the

cable extensions (4), as shown in the detail drawing. Now install the turn signal with the original

nuts on the blinker bracket (1). Attach the blinker brackets (1) at both sides of the vehicle as

shown in drawing 3. Connect the turn signal cable to the electrical system.

Now install the wheel cover back to the vehicle.

5 4 5

996

11 11

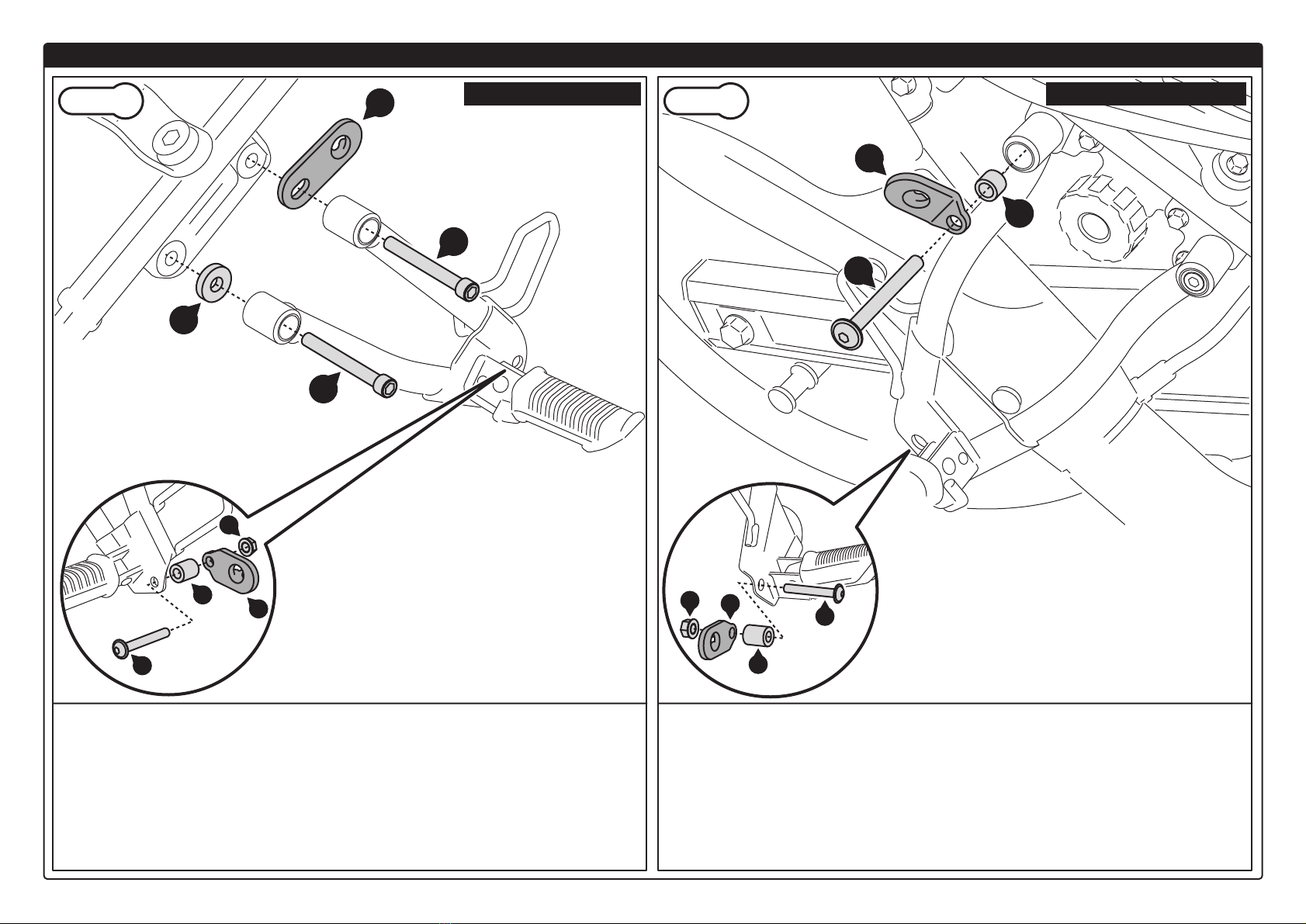

Schritt

Step 5

Montage / Mounting

Verschrauben Sie die gezeigten Befestigungsbleche (12) und (16) mit der linken Soziusfußraste.

Benutzen Sie flüssige Schraubensicherung. Ziehen Sie die Schrauben noch nicht an.

Attach the shown mounting brackets (12) and (16) with the left passenger footrest. Use liquid

thread locker. Do not fully tighten the screws.

Linke Seite / left side

Schritt

Step 6

Verschrauben Sie die gezeigten Befestigungsbleche (16) und (21) mit der rechten Soziusfußraste.

Benutzen Sie flüssige Schraubensicherung. Ziehen Sie die Schrauben noch nicht an.

Attach the shown mounting brackets (16) and (21) with the right passenger footrest. Use liquid

thread locker. Do not fully tighten the screws.

Rechte Seite / right side

Montage / Mounting

Schritt

Step 7

Connect the side carriers (27) with the quick fasteners (28) to the attached mounting brackets

and cross girder. This results the mounting position of rear cross girder (23). Now attach the

rear cross girder (23) to the vehicle, as shown in the detail drawing.

Pay attention the holes for the license plate are not specified by the manufacturer. So it will be

neccessary to drill new screw holes for the rear cross girder (23).

Reconnect the side carriers (27) to the mounting brackets and cross girders.

Finally tighten all screws.

Verbinden Sie die Kofferträger (27) mit Hilfe der Schnellverschlüsse (28) mit den bereits montierten

Befestigungsblechen und Querverbinder. Dadurch ergibt sich die Montageposition des Querverbinders

(23). Verschrauben Sie nun den hinteren Querverbinder (23) am Fahrzeug, wie im Detailbild

gezeigt.

Sollte Ihr Fahrzeug bereits mit einem Zulassungszeichen versehen worden sein, kann es sein,

dass da Platzieren neuer Bohrungen erforderlich wird.

Verbinden Sie erneut die Kofferträger (27) mit den Befestigungsblech und Querverbindern.

Ziehen Sie abschließend alle Schrauben an.

Benutzen Sie einen Schraubendreher um die

QUICK-LOCK EVO-Kofferträger mit Hilfe der

Schnellverschlüsse zu montieren / demontieren.

Setzen Sie die Schnellverschlüsse an

den mit dem Schnellverschluss-Symbol

markierten Verbindungspunkten ein.

Use a screwdriver to attach / detach the quick

fasteners of the QUICK-LOCK EVO Side Carriers.

Attach the quick fasteners at the fixing

points marked with the quick fastener-

symbol.

INFORMATION

Diebstahlsicherung hier benutzen.

Use Anti-Theft Device here.

Autres manuels pour QUICK-LOCK EVO

Ce manuel convient aux modèles suivants

Autres manuels SW-Motech Accessoires pour motos

SW-Motech

SW-Motech RAD.07.592.10000/B Manuel utilisateur

SW-Motech

SW-Motech TRT.00.787.32500/B Manuel utilisateur

SW-Motech

SW-Motech TRT.00.640.32400/B Manuel utilisateur

SW-Motech

SW-Motech SBL.06.522.10000/B Manuel utilisateur

SW-Motech

SW-Motech HTA.00.682.15000 Manuel utilisateur

SW-Motech

SW-Motech BC.HTA.07.740.30301 Manuel utilisateur

SW-Motech

SW-Motech MSS.22.995.10000/B Manuel utilisateur

SW-Motech

SW-Motech HTA.11.667.10000 Manuel utilisateur

SW-Motech

SW-Motech QUICK-LOCK EVO KFT.04.621.20001/B Manuel utilisateur

SW-Motech

SW-Motech ALU-RACK Guide de l'utilisateur

SW-Motech

SW-Motech GPS.06.525.10200/B Manuel utilisateur

SW-Motech

SW-Motech Blaze Panniers Set Manuel utilisateur

SW-Motech

SW-Motech Burkbusters HPR.00.666.10300/BK Manuel utilisateur

SW-Motech

SW-Motech SBL.22.995.10000/B Manuel utilisateur

SW-Motech

SW-Motech SBL.22.577.10001/B Manuel utilisateur

SW-Motech

SW-Motech GPT.07.782.65100/B Manuel utilisateur

SW-Motech

SW-Motech KFT.05.765.20000/B Manuel utilisateur

SW-Motech

SW-Motech TRT.00.475.32400/B Manuel utilisateur

SW-Motech

SW-Motech GPT.06.861.65000/B Manuel utilisateur

SW-Motech

SW-Motech KFT.22.995.70000/B Manuel utilisateur

SW-Motech

SW-Motech KFT.06.525.65100/B Manuel utilisateur

SW-Motech

SW-Motech ALU-RACK GPT.06.627.15000/B Manuel utilisateur

SW-Motech

SW-Motech QUICK-LOCK TRE.00.475.116 Manuel utilisateur

SW-Motech

SW-Motech GPT.07.726.20002/B Manuel utilisateur

Manuels Accessoires pour motos populaires d'autres marques

SRC

SRC B-TRK502-01-01-SL Manuel utilisateur

3M Speedglas 9100 MP Manuel utilisateur

hepco & becker

hepco & becker 6307520 00 01 Manuel utilisateur

HOMCOM

HOMCOM AA0-077 Manuel utilisateur

hepco & becker

hepco & becker 6307558 00 01 Manuel utilisateur

Wunderkind Custom

Wunderkind Custom 106503-F15 Guide de l'utilisateur

Dräger

Dräger HPS 3500 Manuel utilisateur

M-WAVE

M-WAVE SKI Manuel utilisateur

Kuryakyn

Kuryakyn 6212 Manuel utilisateur

hepco & becker

hepco & becker 6507504 00 01 Manuel utilisateur

Tool it

Tool it PROMAX LCD 9.13G Manuel utilisateur

Custom Dynamics

Custom Dynamics TruWrapz Manuel utilisateur

Roof

Roof RO200 CARBON Manuel utilisateur

Kabuto

Kabuto Japan IBUKI Manuel utilisateur

PUIG

PUIG 5051 Manuel utilisateur

rizoma

rizoma ZTH050 Manuel utilisateur

Joubert

Joubert 10001711 Manuel utilisateur

Sperian

Sperian Optrel p420 Manuel utilisateur
