Sven HT 425 Manuel utilisateur

Активная

мультимедийная

5.1канальная

акустическая

система

с дистанционным

управлением

ÈÍÑÒÐÓÊÖÈß ÏÎ ýêñïëóàòàöèè

HT-425

Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией

и сохраните ее на весь период использования

Рус

Благодарим Вас за покупку акустической системы (АС) торговой марки SVEN!

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация

данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом

или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данной инструкции.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

РАСПАКОВКА

Аккуратно распакуйте акустическую систему, проследите за тем, чтобы внутри коробки не остались какие&либо

принадлежности. Проверьте устройство на предмет повреждений, если АС повреждена при транспортировке, обратитесь

в фирму, осуществлявшую доставку.

АВТОРСКОЕ ПРАВО

Данная инструкция и содержащаяся в ней информация защищены авторским правом. Все права оговорены.

Техническая поддержка размещена на сайте: http://www.sven.ru

Здесь же вы сможете найти обновленную версию данной инструкции.

ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

СОДЕРЖАНИЕ

1. МЕРЫ БЕЗОПАСНОСТИ ............................................................................................................................................... 4

2. КОМПЛЕКТАЦИЯ .......................................................................................................................................................... 4

3. ОСОБЕННОСТИ АС ....................................................................................................................................................... 4

4. РАСПОЛОЖЕНИЕ .......................................................................................................................................................... 4

5. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ ............................................................................................................................. 5

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................................................................................................. 8

Рус SVEN HT425

1. МЕРЫ БЕЗОПАСНОСТИ



Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя

и на землю, т. к. это выводит из строя выходные каскады усилителя.



Оберегайте АС от попадания в отверстия посторонних предметов.



Не устанавливайте в помещениях с повышенной влажностью и запыленностью.



Не устанавливайте рядом с нагревательными приборами и не подвергайте воздействию прямых солнечных лучей.



Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить окрашенную поверхность

АС. Для чистки АС используйте мягкую сухую ткань.



Не вскрывайте АС и не производите ремонт самостоятельно.

2. КОМПЛЕКТАЦИЯ

1. Сабвуфер в деревянном корпусе – 1 шт.

2. Сателлит в пластиковом корпусе – 5 шт.

3. Пульт дистанционного управления – 1шт.

4. Сигнальный входной кабель – 3 шт.

5. Соединительный кабель – 5 шт.

6. Инструкция по эксплуатации – 1 шт.

3. ОСОБЕННОСТИ AC



Встроенный шестиканальный усилитель



Входные сигналы AC&3, DTS и stereo



Переключатель входов АС&3, stereo TV и AUX



Может подключаться к звуковой карте ПК, VCD, CD, проигрывателей и т. д.



Магнитное экранирование



Раздельное управление громкостью сабвуфера и сателлитов

4. РАСПОЛОЖЕНИЕ АС



Располагайте сателлиты относительно слушателя симметрично на расстоянии не менее одного метра. Сабвуфер

располагайте в любом удобном месте.



Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, устанавливайте АС

подальше от телевизора.

ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

5. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

1. Соединительным кабелем подключите сателлиты к сабвуферу в соответствии со схемой подключения.

2. Вставьте разъемы сигнальных кабелей в выходные розетки звуковой карты компьютера, аудио& и видеопроигрывателя и т.

п., затем соедините вилки сигнальных кабелей с соответствующими входными розетками сабвуфера.

3. Вставьте вилку питания в сетевую розетку и включите питание.

4. Переключателем AC&3/TV/AUX (2) выберите режим работы по входу. При выборе режима АС&3 подключаются шесть входов.

В режимах TV/AUX подключается двухканальный стереовход.

5. Подстройте кнопками (на передней панели или на ПДУ) регуляторов громкости сабвуфера и сателлитов необходимый

уровень.

6. Перед выключением питания установите регуляторы громкости на минимум.

Примечание. Для повышения качества воспроизведения пользуйтесь выходом звуковой карты LineOut.

Схема подключения АС и задняя панель сабвуфера

1. АС&3 входы

2. Переключатель входов AC&3/TV/AUX

3. TV&вход

4. AUX&вход

5. Кабель питания

6. Выключатель питания

7. Выходы на АС

Рус SVEN HT425

ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

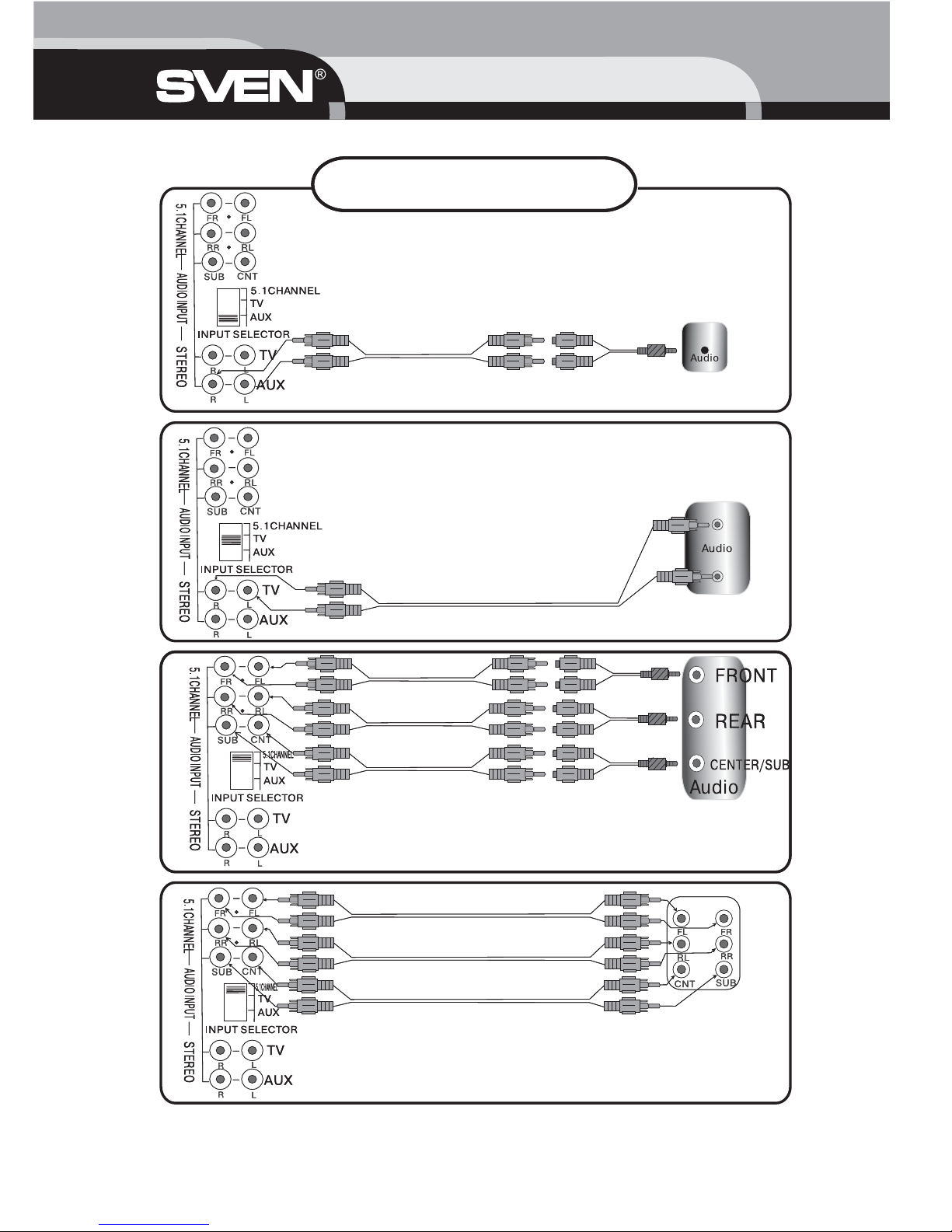

Схемы подключения

источников сигнала

Звуковая карта

CDпроигрыватель

DVDплейер

Видеоплейер

5.1канальная

звуковая карта

Передняя панель

1. Индикатор дежурного режима

2. Кнопка включения дежурного режима

3. Окно ИК&приемника

4. Индикатор отключения звука

5. Кнопка отключения звука

6. Индикаторы режимов работы

7. Кнопка переключения режимов работы

8. Индикатор громкости

9. Кнопки регулятора громкости

Пульт дистанционного управления

1. Кнопка включения дежурного режима

2. Кнопка отключения звука

3. Кнопки главного регулятора громкости

4. Кнопки регулятора громкости сабвуфера

5. Кнопки регулятора громкости фронтальных АС

6. Кнопки регулятора громкости центральной АС

7. Кнопки регулятора громкости тыловых АС

8. Кнопки регулятора тембра ВЧ

9. Кнопки регулятора тембра СЧ

10. Кнопки регулятора тембра НЧ

Рус SVEN HT425

Standby

Mute

Front Mode

Level

Down

Woofer

Center

Right

Max

Min

Standby

Mute

Front Mode

Level

Down

Woofer

Center

Right

Max

Min

6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Примечания:

1. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.

2. Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические характеристики могут быть

изменены без предварительного уведомления.

Мощность (RMS):

сабвуфер

сателлиты

30 Вт

5 х 15 Вт

Динамики:

сабвуфер

сателлиты

131 мм

2 x 62,5 мм; 50 мм

Напряжение питания ~220 В, 50 Гц

Диапазон частот:

сабвуфер

сателлиты

40–180 Гц

100–20 000 Гц

Размеры:

сабвуфер

сателлиты

200 х 320 х 318 мм

80 х 225 x 80 мм

Масса 11,8 кг

ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

Active

5.1 speaker

system

with remote control

Please read this operation manual before using the unit and retain this operation manual

in safe place for future reference

Eng SVENHT 425

Thank you for buying the Sven acoustic system (AS)!

LIMITED WARRANTY

The enclosed materials are provided “as is” without warranty of any kind, either expressed or implied, including but not limited to the

implied warranties of merchant ability and fitness for a particular purpose. The entire risk as to quality and performance of the system

and enclosed material is assumed by you.

LIMITATION OF REMEDIES

Sven entire liability and your exclusion remedy shall be replacement of the media if you have met the conditions as described under

«Limited Warranty».

In no event will Sven Corporation be liable to you for any damages arising out of your use of this system.

All mentioned trademarks are registered trademarks of their respective owners.

Technical support is on http://www.sven.ru

OPERATION MANUAL
