SUPER NOVA The Plug Manuel utilisateur

ANLEITUNG | MANUAL

V 06.17

DE | EN

2 | 3

HERZLICHEN GLÜCKWUNSCH | CONGRATULATIONS

WICHTIG | IMPORTANT 4

KONTAKT | CONTACT 4

LIEFERUMFANG | PRODUCT CONTENT 5

BEDIENUNG & FUNKTIONSWEISE | GENERAL USE & FEATURES 6 – 9

MONTAGE | INSTALLATION 11 – 15

Marcus Wallmeyer, CEO & Chief Designer

Mit diesem Supernova Produkt haben Sie einen treuen

Begleiter erworben. Wir wünschen viel Freude daran!

With this Supernova product you have acquired

a loyal companion. We hope you enjoy it!

INHALT | INDEX

4 | 5

WICHTIG | IMPORTANT

LIEFERUMFANG | PRODUCT CONENT

KONTAKT | CONTACT

Lassen Sie die Montage von

The Plug stets von einem

Fachhändler durchführen.

The Plug eignet sich nur für

die Montage in Gabeln mit

1 1/8“ Gabelschäften mit

Ahead Klemmung.

Always have a qualified

bicycle technician install

The Plug on your bicycle.

The Plug is designed to

be mounted in 1 1/8“ fork

stems with Aheadset stems.

Art. No. KP653

The Plug

PAT-Kabel

Schraube

Gummiabdeckung

Anleitung

Sticker

Achtung! Der Supernova The Plug Expander

ist nicht im Lieferumfang enthalten.

Achtung! Der Supernova The Plug Expander

ist nicht im Lieferumfang enthalten.

Bei Fragen und technischen Problemen

können Sie sich gerne an Supernova direkt

wenden.

You are welcome to contact us directly

regarding all technical questions or in case

of any problems.

SUPERNOVA DESIGN GmbH & Co. KG

Industriestraße 26

79194 Gundelfingen Freiburg

GERMANY

Tel. +49 (0) 761 600 629-0

www.supernova-lights.com

info@supernova-lights.com

(deutschsprachige Anfragen)

[email protected]

(international questions)

6 | 7

The Plug hat im Leerlauf (ohne Verbraucher) eine zu vernachlässi-

gende Leistungsaufnahme. Sobald die USB-Spannung von 5V (+/-

ca. 0.2V) zur Verfügung steht, leuchtet die grüne LED. Unabhängig

davon ob Strom zum Verbraucher fließt oder nicht. Wird die Span-

nung ohne eingesteckten Verbraucher zu hoch, schaltet sich the

Plug automatisch ab.

The Plug ist für die Benutzung mit USB betriebenen Endgeräten

konzipiert. Die genaue Funktionalität hängt von Ihrem Endgerät und

dessen Lade- bzw. Betriebseigenschaften über USB ab. The Plug

unterstützt die elektrischen Vorraussetzungen gemäß der USB Spe-

zifikation TYP A d.h. an den Leitungen 1 und 4 liegen immer 5V an.

The Plug schaltet sich erst bei Erreichen von 5V ein. Die Geschwin-

digkeit, ab der The Plug dauerhaft Strom bereitstellt, hängt von der

Betriebsleistung Ihres Endgerätes und Ihres Dynamos ab. Die zur

Verfügung gestellte Leistung können Sie auf nachfolgender Skala

ablesen.

The Plug wird parallel zu Ihrer Beleuchtung angeschlossen d.h. das

Kabel wird entweder direkt zum Dynamo geführt oder an einer frei

wählbaren Stelle parallel in das Lichtkabel eingeschleift. Bei Direk-

tanschluss an den Dynamo beachten Sie bitte die Anweisungen des

Dynamoherstellers. Der Dynamoausgang ist in der Regel Wechsel-

strom und so muss keine Polarität beachtet werden. Bitte beachten

Sie jedoch, dass bei gleichzeitigem Betrieb von Beleuchtung und

The Plug sowohl die Ladeleistung als auch die Lichtleistung deutlich

abfällt. Wir empfehlen daher eine “entweder oder” Anwendung, was

allerdings ein Licht mit An/Aus Schalterfunktion erfordert.

Die elektrischen Bauteile von The Plug sind gegen Feuchtigkeit ge-

schützt. Je nach Einsatzgebiet kann die USB Buchse im Laufe der

Zeit etwas Korrosion (Flugrost) ansetzen, welche die Funktion aber

nicht beeinträchtigt. Zur Reinigung können Sie ein Wattestäbchen

mit etwas Alkohol verwenden.

Bitte beachten Sie, dass unter Umständen die Verwendung eines

Pufferakkus notwendig ist. Nähere Infos erhalten Sie bei unseren

Service Mitarbeitern.

BEDIENUNG & FUNKTIONSWEISE

8 | 9

The Plug consumes almost no power if no device is connected. If 5V

(+/- ca. 0.2V) are supplied the green LED will turn on, regardless if

there is a device connected or not. If there is no device connected

and the internal voltage is too high (at high speeds), the Plug swit-

ches off automatically.

The Plug has been optimized to power devices that use USB stan-

dard as interface. Please note that the actual use and performance

of a device in combination with The Plug depends on the device’s

individual charging and operating characteristic. The Plug generally

provides a power interface according to USB-specifcation type A.

This means that the USB wire 1 and 4 provide constant power of 5V.

The Plug does only supply power once a constant output of 5V can

be supplied. The actual riding speed in order to provide 5V output

depends on your device’s individual charging and operating charac-

teristic. Please check with your device’s manufacturer for compati-

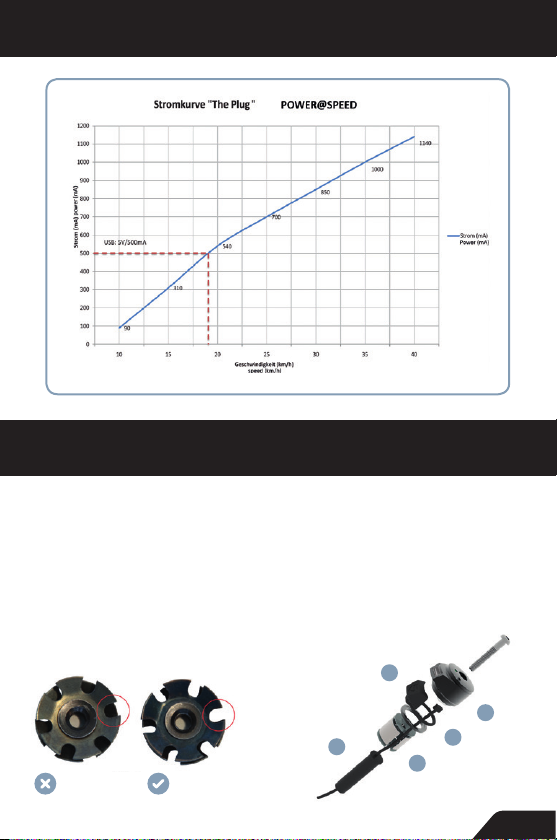

bility and requirements. The following chart shows a basic overview

of output current depending on your speed. This, however, also de-

pends on the hub dynamo used.

The Plug has been designed for parallel use with a light system. Thus

there is no need to dismount any cable after its initial installation.

Please also see the light and dynamo manufacturer‘s instructions

for cable installation details. However please note that if The Plug

and a light system are used at the same time, both light and The

Plug’s output performance will decrease based on the limitation of

the hub dynamo. Thus we recommend to use “either/or”.

The Plug’s electronics have been designed to be water-resistant.

How-ever depending on the conditions of use, the USB outlet might

show some initial rust corrosion over time. This rust film can be ea-

sily removed using a Q-tip with some alcohol.

Please note: Never rotate the USB-Top-Cap (1) after installation, as

this might damage the connector cable.

Bitte beachten Sie, dass unter Umständen die Verwendung eines

Pufferakkus notwendig ist. Nähere Infos erhalten Sie bei unseren

Service Mitarbeitern.

GENERAL USE & FEATURES

10 | 11

BEDIENUNG & FUNKTIONSWEISE | GENERAL USE & FEATURES

MONTAGE | INSTALLATION

Zum Einbau von The Plug benötigen Sie

Inbusschlüssel der Größe 4 und 5. Bitte

gehen Sie bei der Montage sorgfältig nach

den folgenden aufgeführten

Punkten vor, da

eine unsachgemäße Montage zum Verlust

Ihrer Garantieansprüche führt.

Beachten

Sie in jedem Fall, dass der Gabelschaft in-

nen und außen entgratet ist.

For installation (Hex) Allen keys size 4 mm

and 5 mm are required. Please read care-

fully. If the instructions are not followed

carefully you might void your warranty! Also

make sure that the steer tube end is debur-

red on the inside and the outside.

Schlecht | bad

ABBILDUNG 1 | FIGURE 1 ABBILDUNG 2 | FIGURE 2

Gut | good

12 | 13

MONTAGE

APrüfung der Aheadkralle und Einfädeln des Anschlusskabels:

1. Je nach Typ der Aheadkralle können Sie das Kabel durch deren “Zacken” durchfädeln.

Beachten Sie hierzu Abb.1. Sollte ein Einfädeln nicht möglich sein, so gehen Sie zu Schritt

2. Fädeln Sie das Anschlusskabel (5) von oben durch die “Krallen” der Aheadkralle. Beach-

ten Sie dabei, dass das Kabel nicht beschädigt wird. Weiter mit C.

B Alternativ zu A:Montieren des Expanders (4) mit integriertem Kabelkanal:

1. Setzen Sie den Aheadexpander mit dem seitlich “eingelegten” Kabel in den Gabelschaft

ein und ziehen Sie diese mit dem Inbusschlüssel fest. Beachten Sie, dass der Vorbau ca.

5 mm zum Gabelschaft übersteht. Verwenden Sie den beiliegenden Spacer (3) um den

Vorbau zu erhöhen.

2. Sollten Sie eine schon verbaute Kralle entfernen müssen, gehen Sie wie folgt vor:

Schlagen Sie die Aheadkralle durch das komplette Steuerrohr oder bohren Sie die Kralle

aus. Verwenden Sie dazu Bohrer der Durchmesser 6-8-10-11-12 mm und bohren Sie

nacheinander durch das Zentrum der Kralle bis Sie diese herausziehen können oder diese

in sich zusammenfällt.

C Verlegen des Kabels und Einstellung des Steuersatzspiels:

1. Führen Sie das Kabel (5) unten aus dem Steuerrohr und schließen Sie es entsprechend

(direkt bzw. eingeschleift) an die Spannungsquelle an. Beachten Sie hierzu auch die Infor-

mationen unterhalb der Stromkurve.

2. Stellen Sie den Steuersatz mit Ihrer bisherigen Aheadkappe ein. Fixieren Sie den Vorbau

und entfernen Sie danach die alte Steuersatzkappe.

D Montage des Ringes mit Dichtungsstopfen:

Legen Sie den Gummiring (2) mit USB-Schutzkappe auf den Alu-Spacer (3).

E Anschluss des Kopfes (1):

Schließen Sie den Stecker des Kopfes (1) an das Kabel (5) an, und setzen Sie den Kopf (1)

auf den Vorbau. Beachten Sie die Polung bzw. die Kennung des Steckers. Durch leichtes

Ziehen lässt sich die Verbindung wieder lösen. Führen Sie die M6 Steuersatzschraube zur

Fixierung des Kopfes ein. Beachten Sie unbedingt, dass das Kabel nicht von der Steuer-

satzschraube beschädigt wird. Auch darf der Kopf nach Montage nicht rotiert werden, um

ein Abreißen des Steckers zu vermeiden. Das Steuersatzspiel kann generell auch direkt

über den Kopf und dessen Schraube eingestellt werden.

14 | 15

INSTALLATION

ACheck of star-fangled nut and installation of cable:

The cable (5) can be wired through the “claws” of a standard star-fangled nut. Please

see Fig. 1 for details. Please make sure not to damage the cable! If this is not an option

continue with b.

B Alternative to a:Installation of expander nut with integrated cable channel (4).

1. Insert the expander nut (4) into the steer shaft with the cable(5) already inserted in the

channel. Tighten the expander nut using a Hex 5 Allen key. Make sure to leave a 5 mm gap

between the top of the steer shaft and the top of the stem. Please use the spacer supplied.

2. In case you already have a star-fangled nut installed you will need to remove it using

the following steps. You can either remove the star-fangled nut by forcing it out using a

hammer or by using a drilling technique. The drilling technique requires to repeat a drill

sequence through the center of the star-fangled nut by using a 6-8-10-11-12 mm drills one

after the other, until the star-fangled nut collapses.

C Connecting of cable and adjustment of headset:

1. Connect the cable (5) with the connector at the bottom of the Top Cap (1). If needed, the

cable can be disengaged using slight force.

2. Use your existing aheadset cap to adjust the headset. Torque the stem according to the

manufacturer’s specifications. Depending on your headset you might need a shorter M6

bolt.

3. There is no need to pay attention to polarity of the cables as the dynamo hub has AC

output. However please also see the light and dynamo manufacturer´s instructions for

cable installation details.

D Assembly of USB cover (2):

Slide the rubber O-ring of the USB cover assembly (2) over the

aluminium spacer (3).

E Top cap installation:

Install the top cap (1) like a regular ahead-set cap using the M6 bolt. NOTE: You can also

use the bolt of the top cap (1) to adjust the headset. In this case pay attention that the

cable does not get damaged!

DE | EN

SUPERNOVA DESIGN GmbH & Co. KG

Industriestr. 26 | 79194 Gundelfingen

Germany

+49 (0) 761 600 629 - 0

info@supernova-lights.com

www.supernova-lights.com

Table des matières

Autres manuels SUPER NOVA Accessoires pour vélos

SUPER NOVA

SUPER NOVA M99 MINI PRO Manuel utilisateur

SUPER NOVA

SUPER NOVA E3 PURE 3 Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 MINI PRO B54 Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 PRO Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 PRO Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 Series Manuel utilisateur

SUPER NOVA

SUPER NOVA TL3 MINI Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 TL 2 Manuel utilisateur

SUPER NOVA

SUPER NOVA P99-D Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 DY PRO Manuel utilisateur

SUPER NOVA

SUPER NOVA Airstream Manuel utilisateur

SUPER NOVA

SUPER NOVA E3 DYNAMO Series Manuel utilisateur

SUPER NOVA

SUPER NOVA E3 PURE 3 Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 PRO Manuel utilisateur

SUPER NOVA

SUPER NOVA TL 3 PRO Manuel utilisateur

SUPER NOVA

SUPER NOVA E3 PURE 3 Manuel utilisateur

SUPER NOVA

SUPER NOVA E3 Series Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 MIMI PRO B54 Manuel utilisateur

SUPER NOVA

SUPER NOVA E3 E-BIKE Manuel utilisateur

SUPER NOVA

SUPER NOVA B54 MAX Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 MINI PRO 25 Manuel utilisateur

SUPER NOVA

SUPER NOVA M99 Series Manuel utilisateur

SUPER NOVA

SUPER NOVA TL 3 Z Manuel utilisateur

SUPER NOVA

SUPER NOVA R-YHBM-BLK Manuel utilisateur

Manuels Accessoires pour vélos populaires d'autres marques

Sigma

Sigma BC 16.16 Manuel utilisateur

Playcore

Playcore Dero Setbacks Manuel utilisateur

VDO Cyclecomputing

VDO Cyclecomputing x3dw Manuel utilisateur

Cateye

Cateye RAPID X2 Manuel utilisateur

buratti meccanica

buratti meccanica Clorofilla Trail Manuel utilisateur

Shimano

Shimano SG-8R20 Mode d'emploi

BOB

BOB YAK Manuel utilisateur

APLIC

APLIC 303303/20190717TW012 Manuel utilisateur

SRAM

SRAM AXS BlipBox Manuel utilisateur

Garmin

Garmin EDGE 500 Manuel utilisateur

Shimano

Shimano FD-RX810 Manuel utilisateur

Cateye

Cateye V2C - Manuel d'instructions

KMART

KMART 43115907 Manuel utilisateur

SIGMA SPORT

SIGMA SPORT Buster 2000 Manuel utilisateur

NVO Components

NVO Components STEM Manuel utilisateur

DAXYS

DAXYS BP188 Manuel utilisateur

XLC

XLC BV-W17 Manuel utilisateur

Deda Elementi

Deda Elementi SUPERBOX Manuel utilisateur
