Sumake SF30M Series Manuel utilisateur

INSTRUCTION MANUAL

ITEM NO.: SF30M series

AUTOMATIC SCREW SUPPLIER

SF30M series-I-1912A-YM

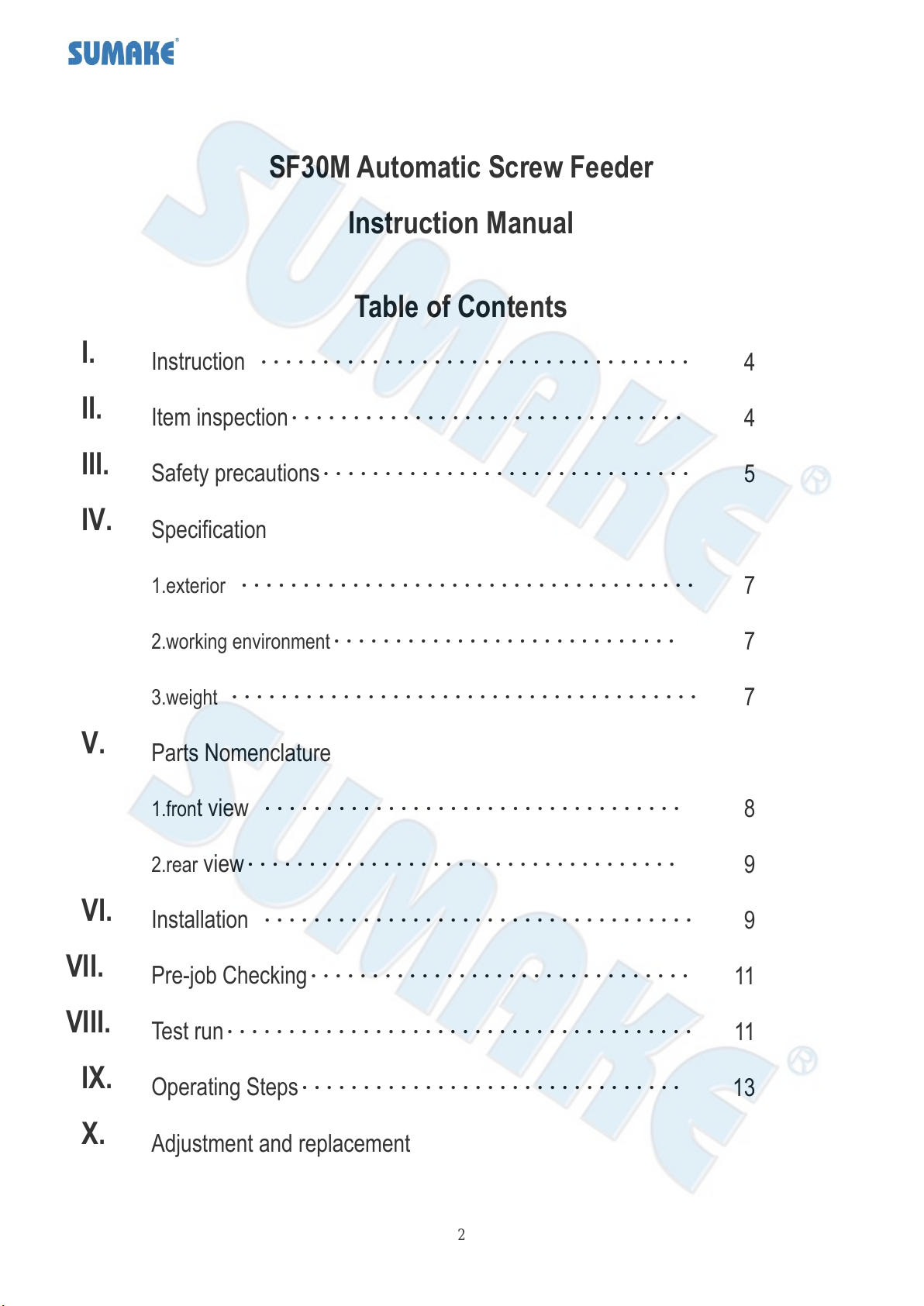

SF30M Automatic Screw Feeder

Instruction Manual

Table of Contents

Instruction ･･･････････････････････････････････

II.

Item inspection････････････････････････････････

III.

Safety precautions･･････････････････････････････

IV.

Specification

1.exterior ･････････････････････････････････････

2.working environment････････････････････････････

3.weight ･･････････････････････････････････････

Parts Nomenclature

1.front view ･･････････････････････････････････

2.rear view･･･････････････････････････････････

VI.

Installation ･･･････････････････････････････････

VII.

Pre-job Checking･･･････････････････････････････

VIII.

Test run･･････････････････････････････････････

IX.

Operating Steps･･･････････････････････････････

Adjustment and replacement

1.air volume adjustment････････････････････････････

2.adjustment of escapement speed････････････････････

3.regulating plate adjustment ･････････････････････

4.torque adjustment and BIT replacement･･････････････

XI.

Troubleshooting

1. Screw can’t reach tip of screwdriver･･････････････････

2. Screw can’t fed through escapement･･････････････････

3. Screw can’t fed through delivery hose････････････････

4.screw stuck on rail ･･････････････････････････

5.stripping･････････････････････････････････････

6.electric screwdriver breakdown･････････････････････

7.screw didn’t attach on BIT ･････････････････････

XII.

Maintenance･･････････････････････････････････

XIII.

I. Introduction

The SF30M automatic Screw Feeder is suitable to automatic production to saves the trouble of manually picking

screws as practiced conventionally. Furthermore, the machine can feed the screw to screwdriver also screwing to

work-piece automatically. The working stability characteristic can enhance productivity, reduce human cost.

II. Inspection

Description

Q’ty

remark

screw feeder

1set

screwdriver set

1set

BIT

10pcs

Power cord

1pcs

Power supply

1pcs

Operation manual

1pcs

III. Safety precautions

Follow instructions depicted in the manual and operate the machine correctly.

＜Be sure to follow the instructions＞

1. Warning sign：

【Prohibition Sign】Fire, electric shock, or personnel injury or death may occur if not

observed

【Alarm Sign】Damage of properties, or electric shock or injury of personal may

occur if not observed.

2. Safety rules

NOT let contaminants such as water or oil enter into machine

Please connect use correct voltage to work.

Follow instructions depicted in the manual and operate the machine correctly.

DO NOT dismantle or modify the machine.

If machine smoke, dropped from high place, Influent, please remove the power cord and send the

product for repair.

NOT place and operate the machine on an unstable table.

DO NOT place machine in a place where flammable or corrosive gas area.

DO NOT put the hand in hopper during working or aim screwdriver to operator.

DO NOT lift the rubber handle to remove machine, avoid the injury if screw loosen

from casing.

Remove the power plug if the machine is to remain idle for a long period of time.

And use specified voltage

Do not place non-spec screws into the hopper.

Do perform regular maintenance of the machine as scheduled.

IV、Specification

1. exterior:

Model

L / W / H

Weight

Voltage

Air Pressure

SF30M

35 / 25 / 38 (cm)

22 kg

AC 110V / 220V

5 ~ 6 kg / cm2

2. Working environment:

Model

SF30M

Voltage

Screw feeder

AC 110V / 220V

Electric screwdriver

AC 110V / 220V

Air pressure

5.5(±0.5)kg/cm2=0.54(±0.05)MPa

Temperature

10℃~ 40℃

3. Weight:

Model

screw feeder

screwdriver set

weight(kg)

22KG

0.8KG

V、Parts Nomenclature

front view

power

timer

Screwdriver start

signal

Feed signal connector

Rail sensor

right valve

left valve

Feeder outlet

Air volume adjustment

valve

Man./auto switch

Torque reaching

signal

Air hose connector

2.reae view

VI、Installation

1. install the delivery hose, screwdriver start / torque reaching/ feed signal connector, air hose

to screw feeder. (make sure all lines is smoothly.)

2. connect air source.

Air pressure gauge

Air source connector

Air pressure

switch

Air unit

3. adjust air pressure ( 5 ~ 6 ㎏/ cm2）

Pull the switch the turn by clockwise

Push the switch after correct setting

4. check feed timer setting should be around 0.5 sec.

Note: The timer setting is different for different delivery hose length.

(1). Connect to AC110V

Connect power cord (110V, Very

important)

Check timer switch
