Subaru H501SSG203 Manuel utilisateur
Installation instructions
Instructions d’installatiion
Auto dimming mirror
Tetroviseur antieblouissement

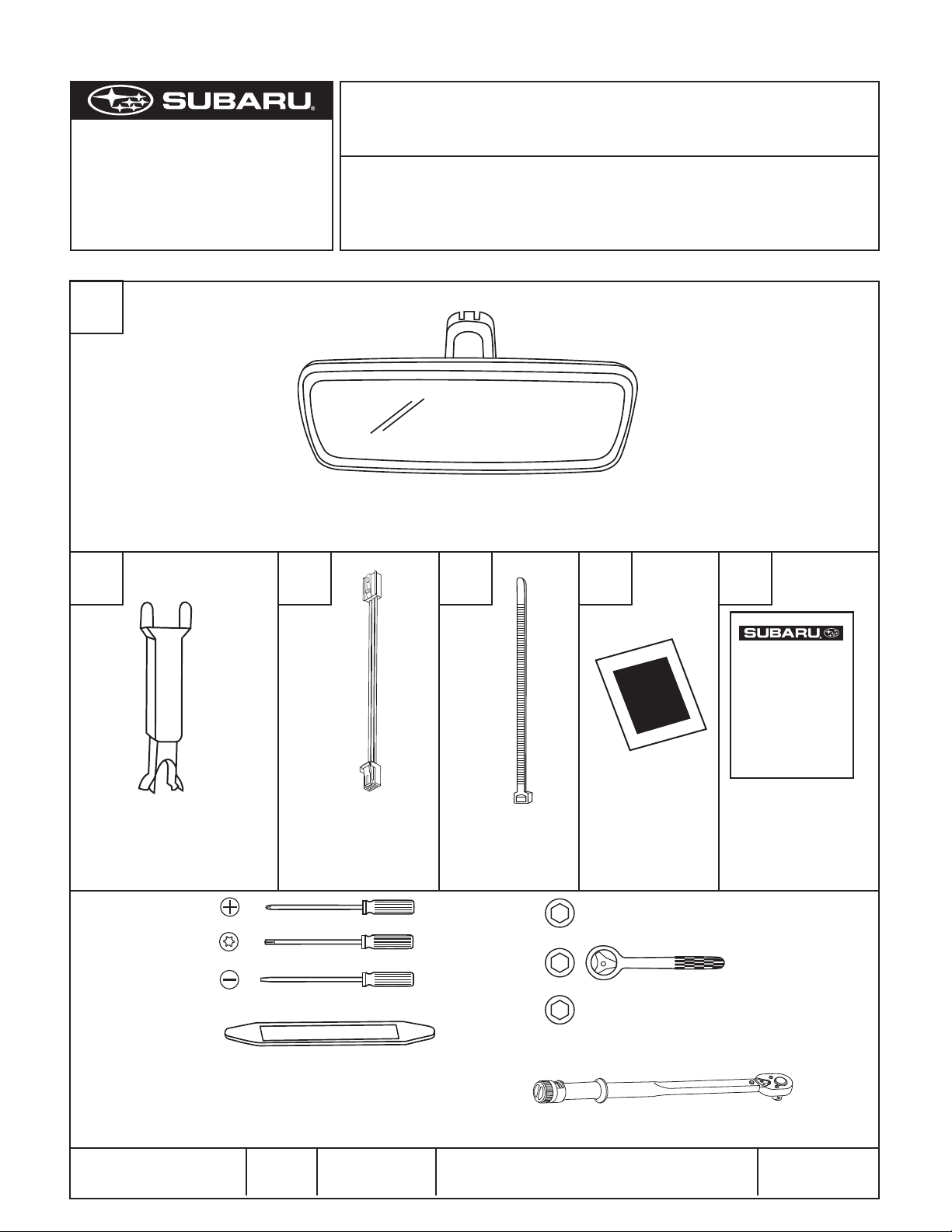

Tools required
Outils requis
Part number:
Numéro de piéce:
Kit contents Contenu de la trousse
H501SSG203 / H501SSG304
Description: Auto dimming mirror
Description: Tetroviseur antieblouissement
ISSUE
A
PAGE
1/6
DATE
2/5/18 SUBARU OF AMERICA
A
T-20
DRIVE CARD
Panel removal tool
Outil de dépose du panneau
X3
Ascent
Vehicle:
Véhicule:
10 mm
12 mm
8 mm
B C FD E
Mirror User Guide
Manuel d’utilisation
du rétroviseur
Wire harness cover (Various
sizes)
Couvre-faisceau de câblage
(plusieurs tailles)
Wire harness
Faisceau de câblage
Wire Tie
Attache autoblo-
quante
Foam Tape
Ruban mousse
PART NUMBER
H501SSG203 / H501SSG304
ISSUE
ASUBARU OF AMERICA
PART NUMBER
H501SSG203 / H501SSG304
DATE
2/5/18
1

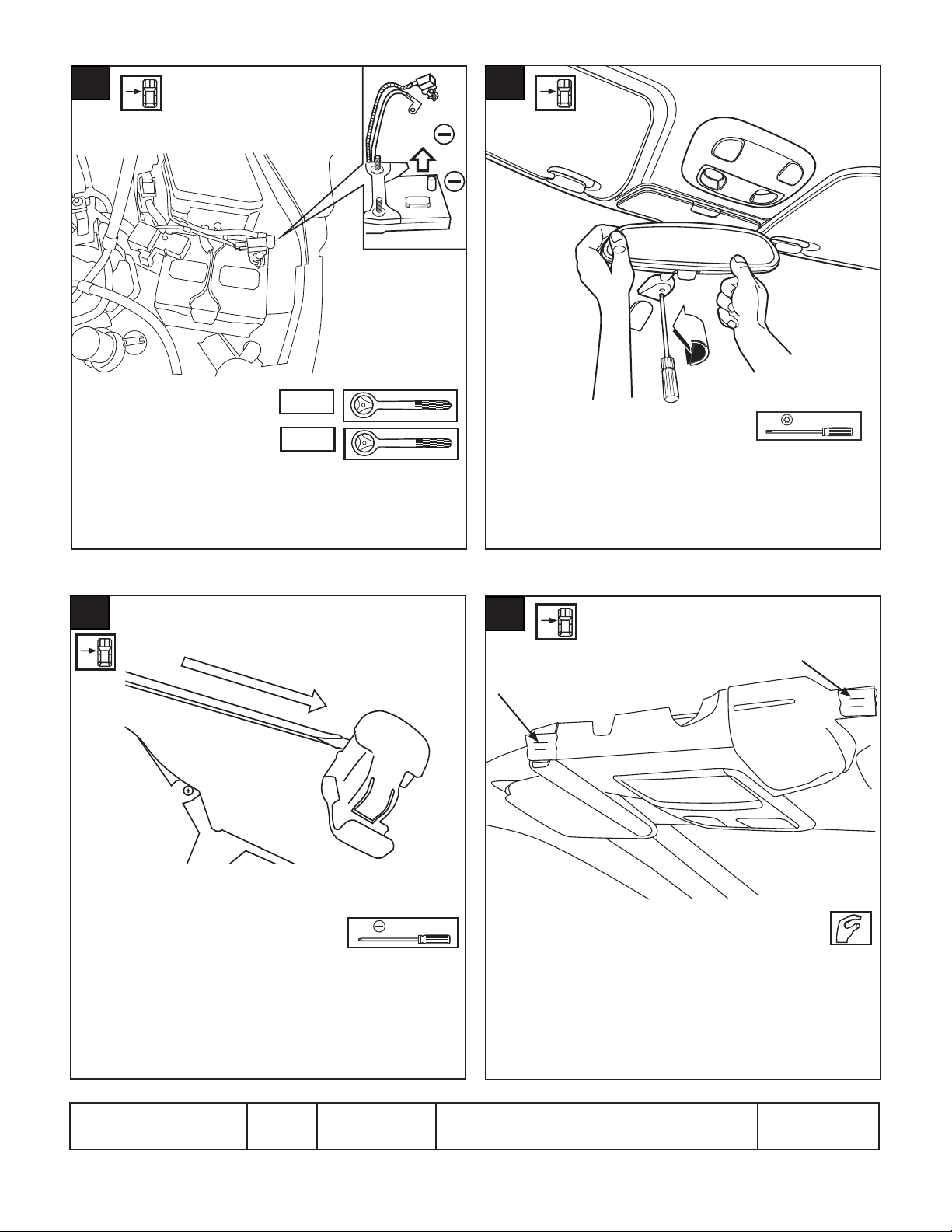

Disconnect battery. If equipped disconnect eyelet cable only.
Déconnectez la batterie. Si elle en est équipée, déconnectez
le câble de l’œillet uniquement.
PAGE
2/6
2
Loosen torx set screw and slide mirror up to remove from
mount.
Desserrez la vis de blocage Torx et glissez le rétroviseur vers
le haut pour l’enlever de son pied.
10 mm
12 mm
3
Remove both sun visor hooks by inserting a small screw driver
to release internal clips at points shown.
Déposez les deux crochets de pare-soleil en insérant un petit
tournevis pour dégager les attaches internes aux endroits
indiqués.
2
4
1 - Warning: Do not touch Eyesight camera lens. 2 - Place
protective tape (a) to stereo camera cover assembly as
shown.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Placez une bande de protection adhésive (a)
sur le boîtier de la caméra stéréo, comme il est illustré.
a
a
T-20
ISSUE
ASUBARU OF AMERICA
PART NUMBER
H501SSG203 / H501SSG304
DATE
2/5/18
PAGE
3/6
DOOR OFF

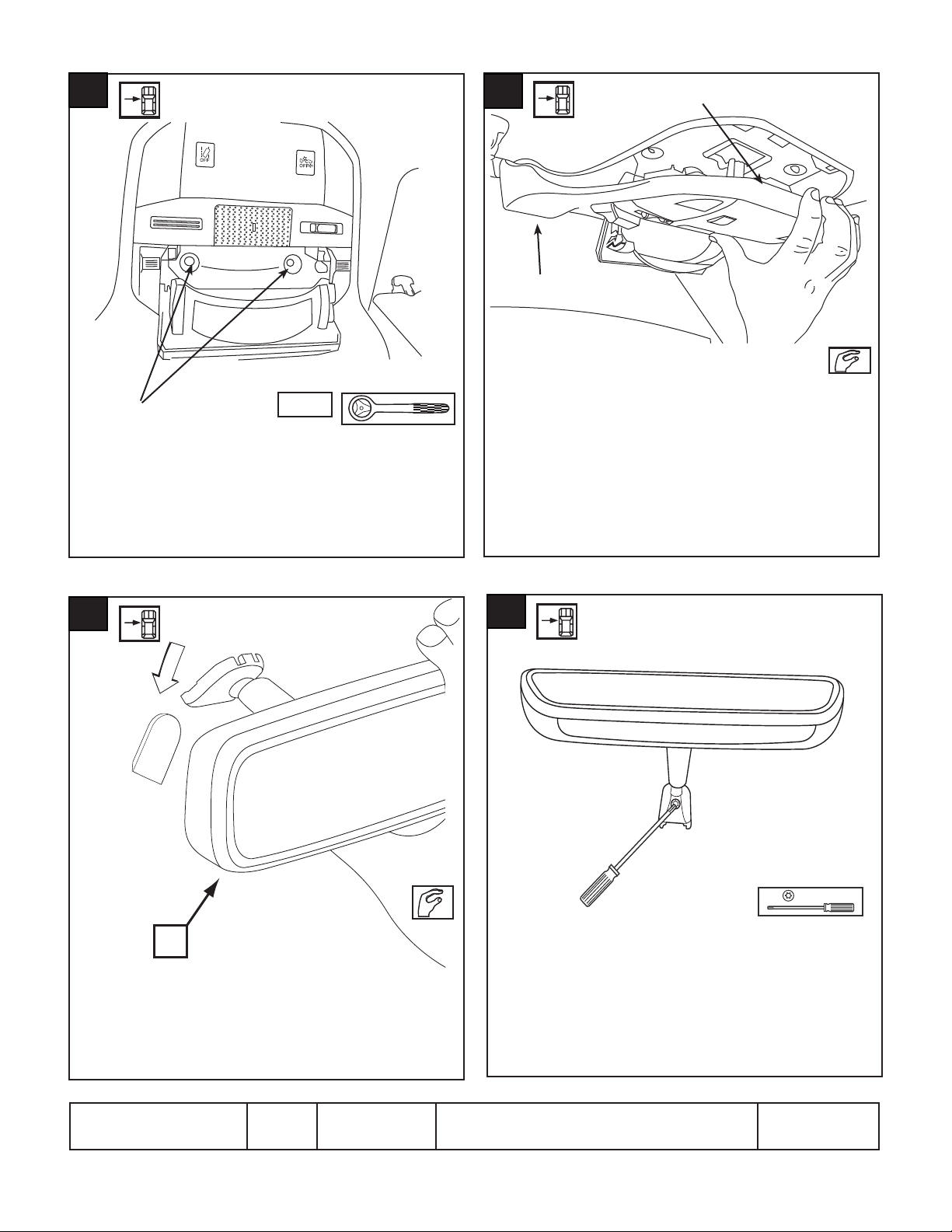

5
1 - Open ip down mirror housing
2 - Warning: Do not touch Eyesight camera lens.
3 - Remove 2 bolts.
1 - Ouvrez le couvercle du compartiment du miroir
2 - Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight.
3 – Enlevez deux boulons.
8mm
6
1 - Warning: Do not touch Eyesight camera lens. 2 - Pull
down on stereo camera overhead at location (a) shown to
disconnect clips. 3 - Then slide overhead forward slightly and
remove at location (b). 4 - Disconnect four connectors and
remove overhead console.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Tirez le dessus de la caméra stéréo vers le bas
aux points indiqués (a) pour dégager les attaches. 3 – Faites
glisser le dessus légèrement vers l’avant et détachez la ca
méra au point (b). 4 -Débranchez les quatre connecteurs et
retirez la console au pavillon.
7
Slide auto dimming mirror onto windshield mount.
Glissez le rétroviseur auto-assombrissant sur son pied de
pare-brise.
A
8
Tighten Torx set screw to 13.3 - 17.7 in-lbs.
Serrez la vis de blocage Torx à 13,3 – 17,7 lb-po.
T-20
3
a
b
ISSUE
ASUBARU OF AMERICA
PART NUMBER
H501SSG203 / H501SSG304
DATE
2/5/18
PAGE
4/6
11
Secure wire harness by cable tie. (a)
Fixez le faisceau de câblage avec l’attache autobloquante. (a)
9
1 - Warning: Do not touch Eyesight camera lens. 2 - Route
wire harness above stereo camera assembly as shown and
connect to pre-arranged vehicle connector. 3 - Ensure wire
harness is routed away from mounting hole. 4 - Feed wire
harness between roof trim panel and roof.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Faites passer le faisceau de câblage au-dessus
de la caméra stéréo comme il est illustré et branchez-le au
connecteur déjà installé dans le véhicule. 3 – Assurez-vous
que le faisceau de câblage passe à bonne distance de l’orice
de montage. 4 – Faites passer le faisceau entre le pavillon et
le toit.
10
Connect to wire harness. Connect other end of wire harness
to auto dimming mirror.
Branchezle the wiring harness. Branchez l’autre extrémité du
faisceau au rétroviseur autoassombrissant.
WKS
4
3
2
a
1
2
12
1 - Install wire harness cover onto mirror. 2 - Extend wire har-
ness cover to t snug against roof trim.
1 – Posez le couvre-faisceau sur le rétroviseur. 2 – Tirez
le couvre-faisceau jusqu’au pavillon pour faire disparaître
l’interstice.
B
ISSUE
ASUBARU OF AMERICA
PART NUMBER
H501SSG203 / H501SSG304
DATE
2/5/18
PAGE
5/6
16
Reinstall sun visor hooks by pushing up to connect clips.
Réinstallez les crochets de pare-soleil en les poussant vers le
haut pour xer les attaches.
14

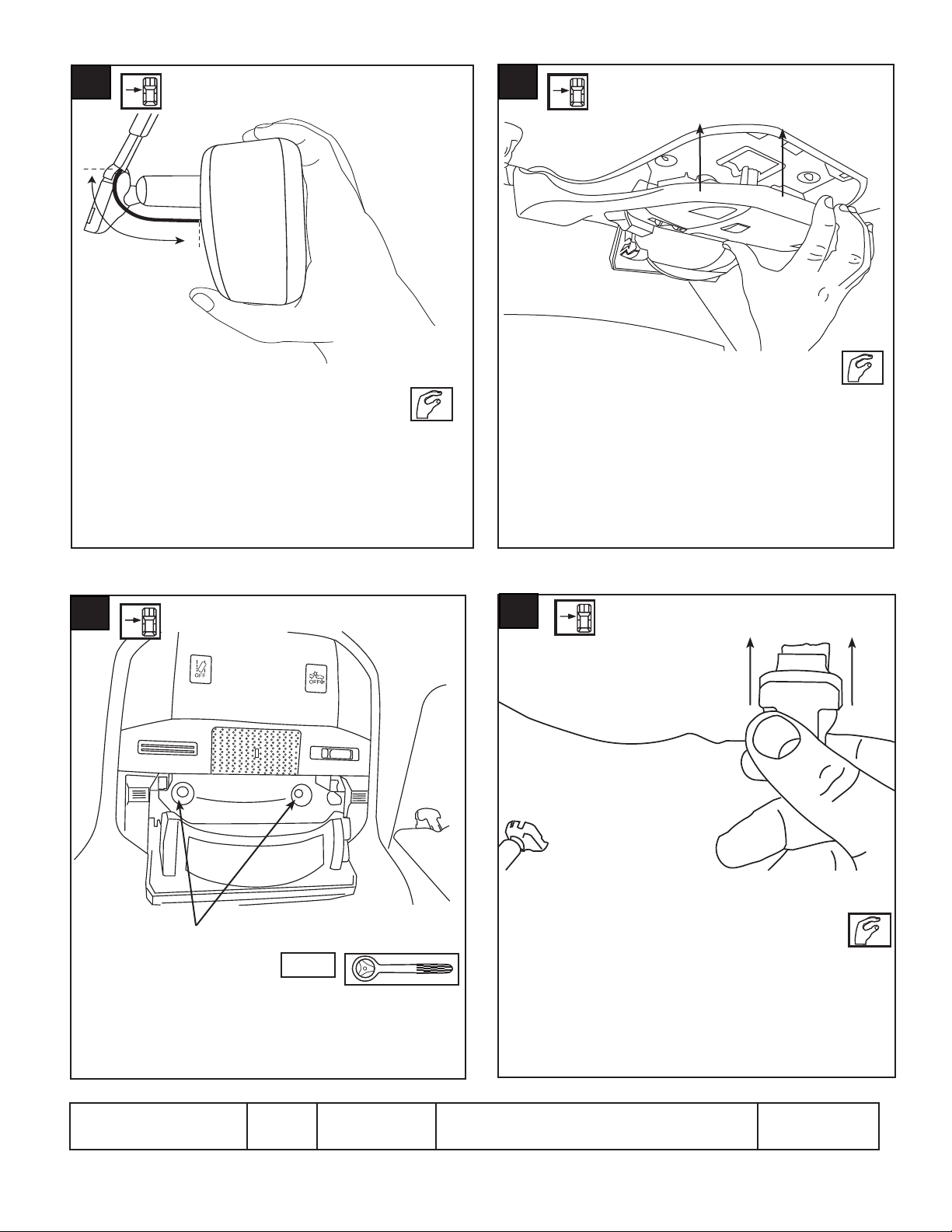

1 - Warning: Do not touch Eyesight camera lens. 2 - Reinstall
stereo camera cover. 3 - Remove tape from stereo camera
cover.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Reposez le boîtier de la caméra stéréo. 3 – En-
levez la bande de protection adhésive du boîtier de la caméra
stéréo.
DOOR OFF
15
1 - Warning: Do not touch Eyesight camera lens. 2 - Reinstall
stereo camera overhead. 3 - Tighten bolts to 4 +/- 0.5 ft-lbs.
1 – Avertissement : Ne touchez pas à la lentille de la caméra
EyeSight. 2 – Reposez la caméra stéréo. 3 – Serrez les
boulons à 4 +/- 0,5 lb-pi.
8mm
3
13
Leave 3 - 4” of wire harness to allow for mirror adjustment.
Laissez 3 à 4 po de faisceau pour permettre le réglage du
rétroviseur.
3 - 4” Wire Length
Longueur de l de 3 à 4 po
ISSUE
ASUBARU OF AMERICA
PART NUMBER
H501SSG203 / H501SSG304
DATE
2/5/18
PAGE
6/6
17

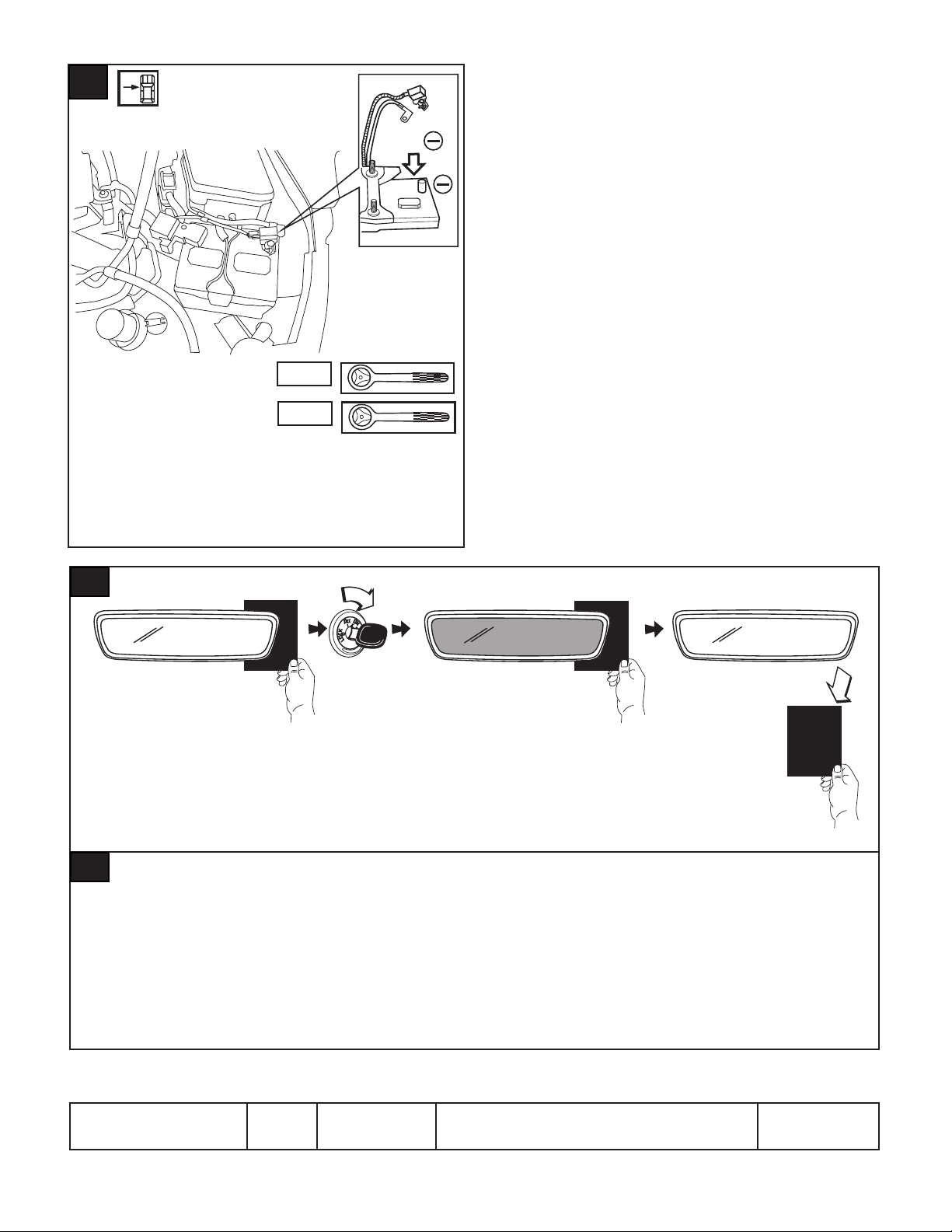

Reconnect battery. If equipped reconnect eyelet cable. Tighten
bolt to 66 in-lbs.
Rebranchez la batterie. Si elle en est équipée, rebranchez le
câble de l’œillet. Serrez les boulons à 66 lb-po.
10 mm
12 mm
18
19
Using dark cloth or cardboard, completely
cover forward-looking sensor.
Avec un linge sombre ou un carton,
couvrez complètement le capteur pointé
vers l’avant.
To calibrate compass reference mirror user guide.
Pour étalonne la boussole, reportez-vous au manuel du rétro-
viseur.
