STS Onyx6 Manuel utilisateur
Onyx6 - Onyx8
ALTAVOZ PARA CIELORRASO
Touring Series
facebook.com/stsproaudio
www.stsproaudio.com [email protected]
INSTALACIÓN |ESPAÑOL INSTALLATION |ENGLISH
11
22
33
5
5

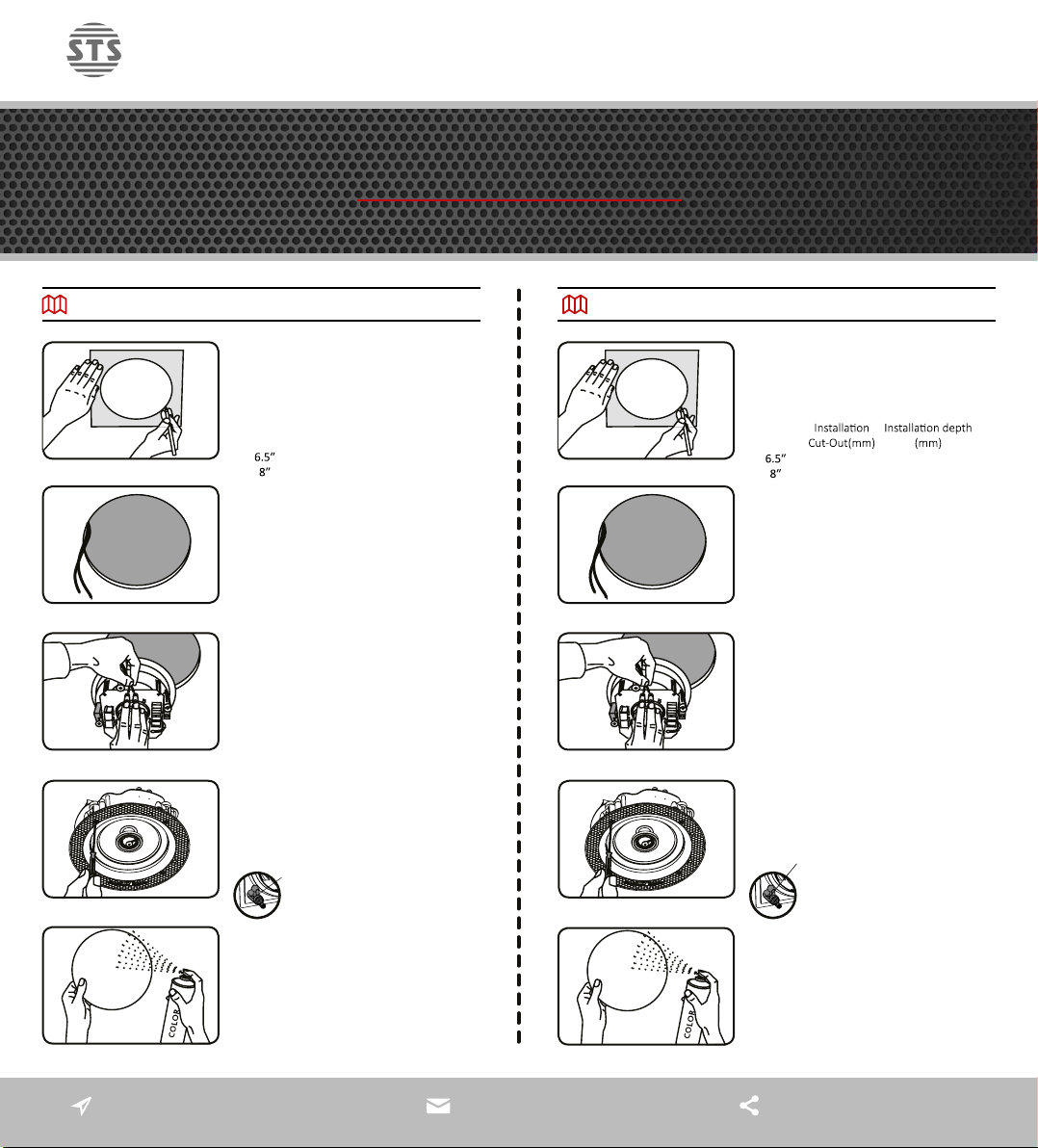

Usetheenclosedtemplatetomarkout
the cutout, then simply cut along the
line. This is the only cut you’ll need to
make.
Ulice la planlla adjunta para marcar
la perforación, luego simplemente
corte a lo largo de la línea. Este es el
único corte que necesitará hacer.
Whenlayingtheloudspeakercablefrom
the amplier to the installaon point, be
sure that the cable ends about 30 cm
(12’’) beyond the wall cutout.
Cuando coloque el cable del altavoz
desde el amplicador hasta el punto de
instalación, asegúrese de que el cable
termine a unos 30 cm (12”) más allá la
perforación de la pared.
Pleaseconnectthe speakercableto the
screw clamps. Ensure that the polarity
is correct.
Conecte el cable del altavoz a los
conectoresde presión.Asegúreseque
la polaridad sea la correcta.
Tighten clamp screws unl you can feel
the frame, press rmly against the wall.
Thisindicatesthattheclampis extended
and is gripping the wall.
Aprietelostornillosde lastrabas hasta
que pueda senr que el marco presiona
rmemente contra la pared. Esto indica
que las trabas se exenden y están
sujetándose a la pared.
Thegrillto coverthespeakercan simply
be coatedwith regularpaint. lfthe grill
comes with an addional lter, this
must be removed before painng.
La reja para cubrir el altavoz puede ser
simplemente recubierta con pintura
común. Si la reja viene con un ltro
adicional, debe quitárselo antes de
pintar.
Ø210
Ø258
>94
>105
Model
Ø210
Ø258
>94
>105
Modelo
Corte para
instalación(mm)
Profundidad de
instalación(mm)
4Traba 4
Clamp
facebook.com/stsproaudio
www.stsproaudio.com [email protected]
Touring Series
Touring Series
Onyx6
Onyx8
ESPECIFICACIONES |ESPAÑOL
ESPECIFICACIONES |ESPAÑOL
SPECIFICATIONS |ENGLISH
SPECIFICATIONS |ENGLISH
Altavoz coaxial de cielorraso de 2 vías
Woofer: 6.5” - Cono de polipropileno con suspensión de
goma, bobina ASV de 1”, imán de 18 onzas.
Tweeter: 0.5” - Domo de Mylar
Respuesta en frecuencia: 60Hz-20Khz
Potencia RMS: 40w/8ohms
Impedancia (Llave selectora en posición C): 8ohms
Sensibilidad (1w/1m): 88dB Spl
Transformador (Llave Selectora en Posiciones 1, 2, 3, 4)
Línea 100v: 15W-10W-5W-2.5W
Línea 70v: 10W-5W-2.5W-1.25W
Diámetro perforación: 210mm
Dimensiones externas: 227mm*87mm
2 way coaxial ceiling loudspeaker
Woofer: 6.5” - Polypropylene cone with rubber
suspension, 1” ASV coil, 10 OZ magnet.
Tweeter: 0.5” - Mylar Dome
Frequency Response: 60Hz-20Khz
RMS Power: 40w/8ohms
Impedance (Selector switch on C posion):8ohms
Sensivity (1w/1m): 88dB Spl
Transformer (Selector switch on 1, 2, 3, 4 posion)
100v Line: 15W-10W-5W-2.5W
70v Line: 10W-5W-2.5W-1.25W
Cutout dimension: 210mm
Overall dimensions: 227mm*87mm
2 way coaxial ceiling loudspeaker
Woofer: 8” - Polypropylene cone with rubber surround, 1”
ASV Coil, 18 OZ Magnet.
Tweeter: 0.5” - Mylar Dome
Frequency response: 50Hz-20Khz
RMS power: 50w/8ohms
Impedance (Selector Switch on C Posion):8ohms
Sensivity (1w/1m): 89dB Spl
Transformer (Selector Switch on 1, 2, 3, 4 Posion)
100v Line: 15W-10W-5W-2.5W
70v Line: 10W-5W-2.5W-1.25W
Cutout dimension: 258mm
Overall dimensions: 277mm*105mm
Altavoz coaxial de cielorraso de 2 vías
Woofer: 8” - “ - Cono de polipropileno con suspensión de
goma, bobina ASV de 1”, imán de 18 onzas.
Tweeter: 0.5” - Domo de Mylar
Respuesta en frecuencia: 50Hz-20Khz
Potencia RMS: 50w/8ohms
Impedancia (Llave Selectora en Posición C): 8ohms
Sensibilidad (1w/1m): 89dB Spl
Transformador (Llave Selectora en Posiciones 1, 2, 3, 4)
Línea 100v: 15W-10W-5W-2.5W
Línea 70v: 10W-5W-2.5W-1.25W
Diámetro perforación: 258mm
Dimensiones externas: 277mm*105mm
